Unidad de palanca de liberación rápida
Esta unidad permite la fijación rápida de módulos. El siguiente demostrará el proceso de desmontaje y montaje utilizando el Módulo láser de 40W como ejemplo, y esta guía también se aplica a las Unidades de palanca de liberación rápida tanto del Módulo láser como del Módulo de corte.
Lista de herramientas
Llave hexagonal H2.0
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y otros problemas. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesita.
Guía de desmontaje
Paso 1. Desconectar el módulo láser del cabezal y la impresora

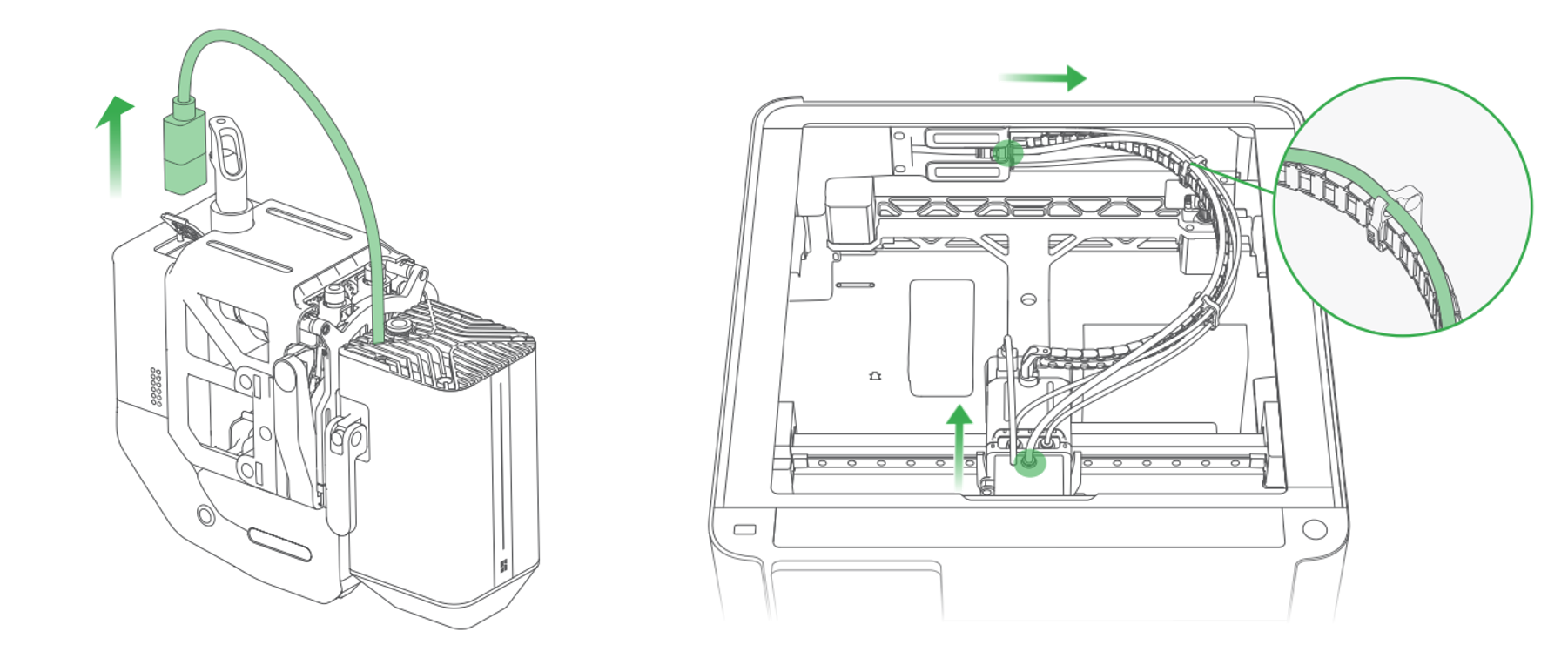

Desconecte el conector con el cabezal, luego desconecte el tubo de asistencia de aire negro en el acoplador del módulo láser.
Paso 2. Desbloquear la palanca de liberación rápida y retirar el módulo láser

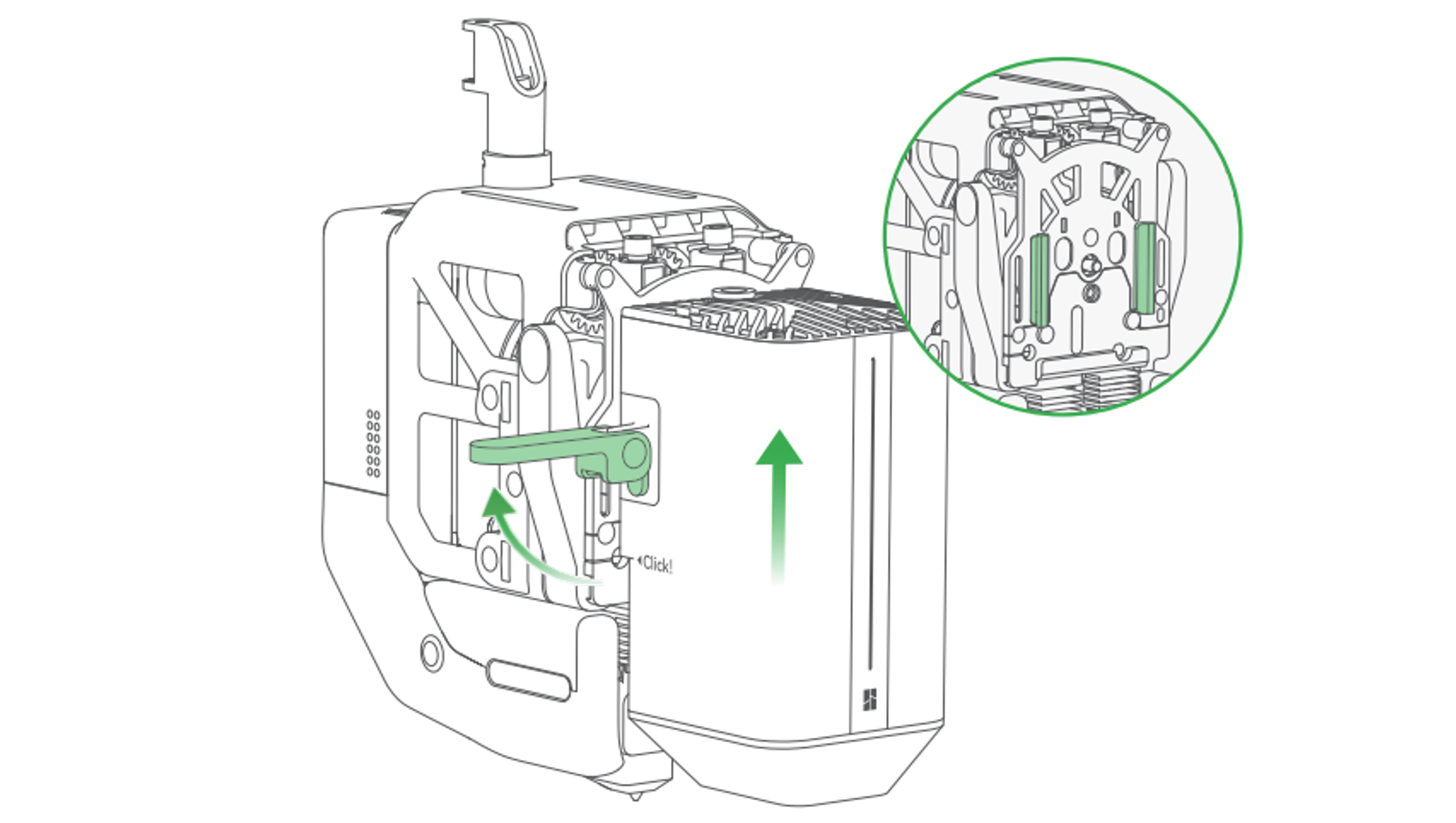

Desbloquee la palanca de liberación rápida. Luego, deslice el módulo completamente hacia arriba para retirarlo.
Paso 3. Retirar la unidad de palanca de liberación rápida

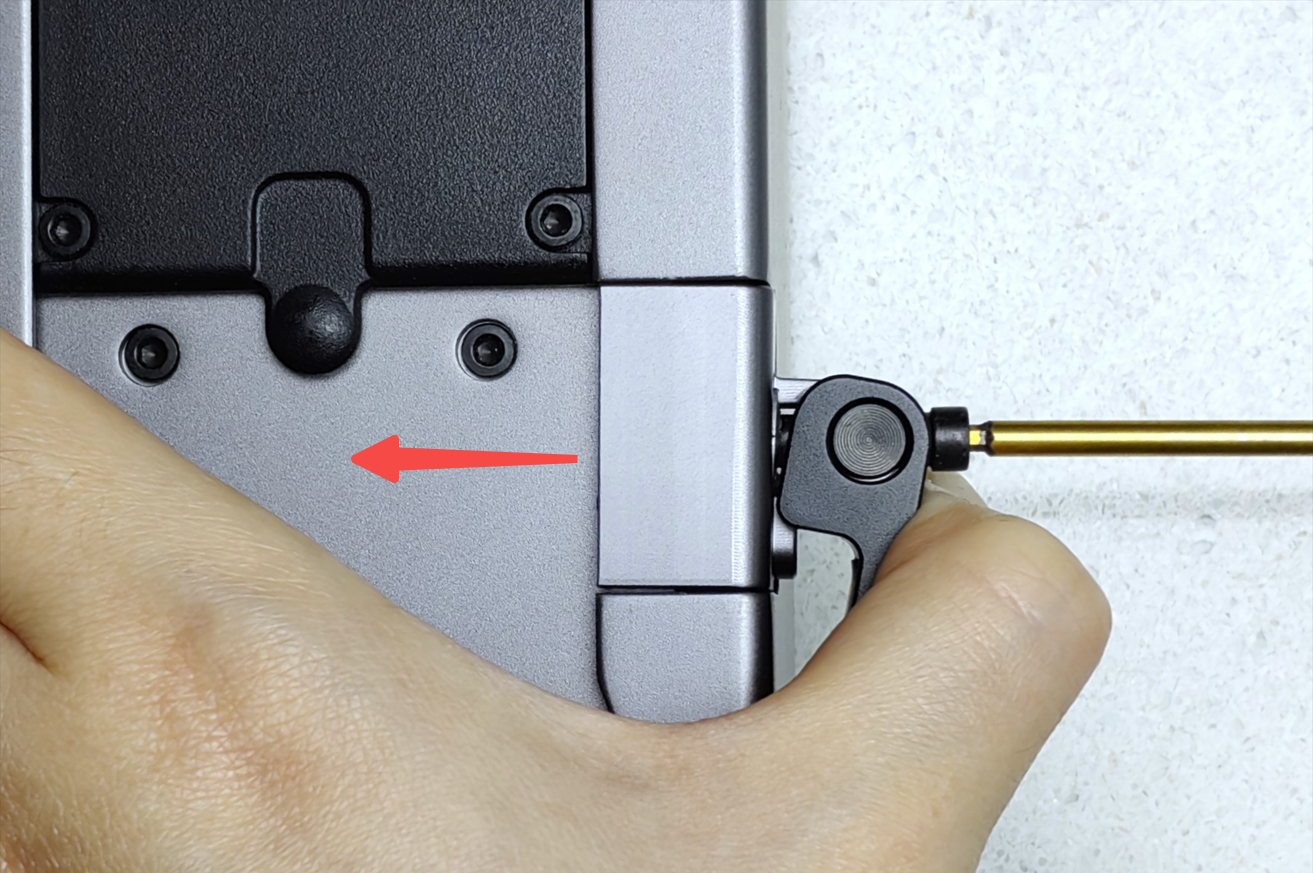

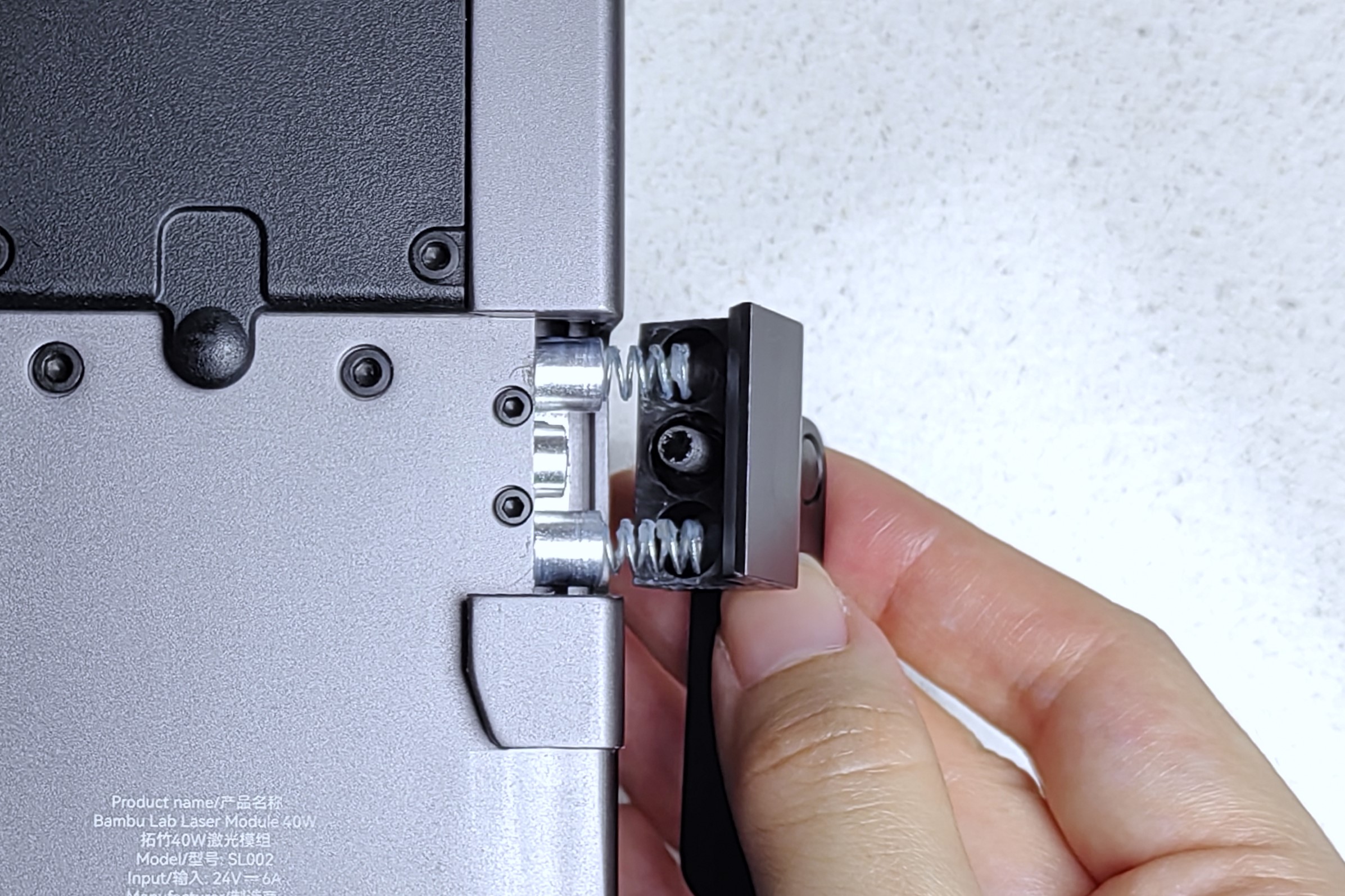

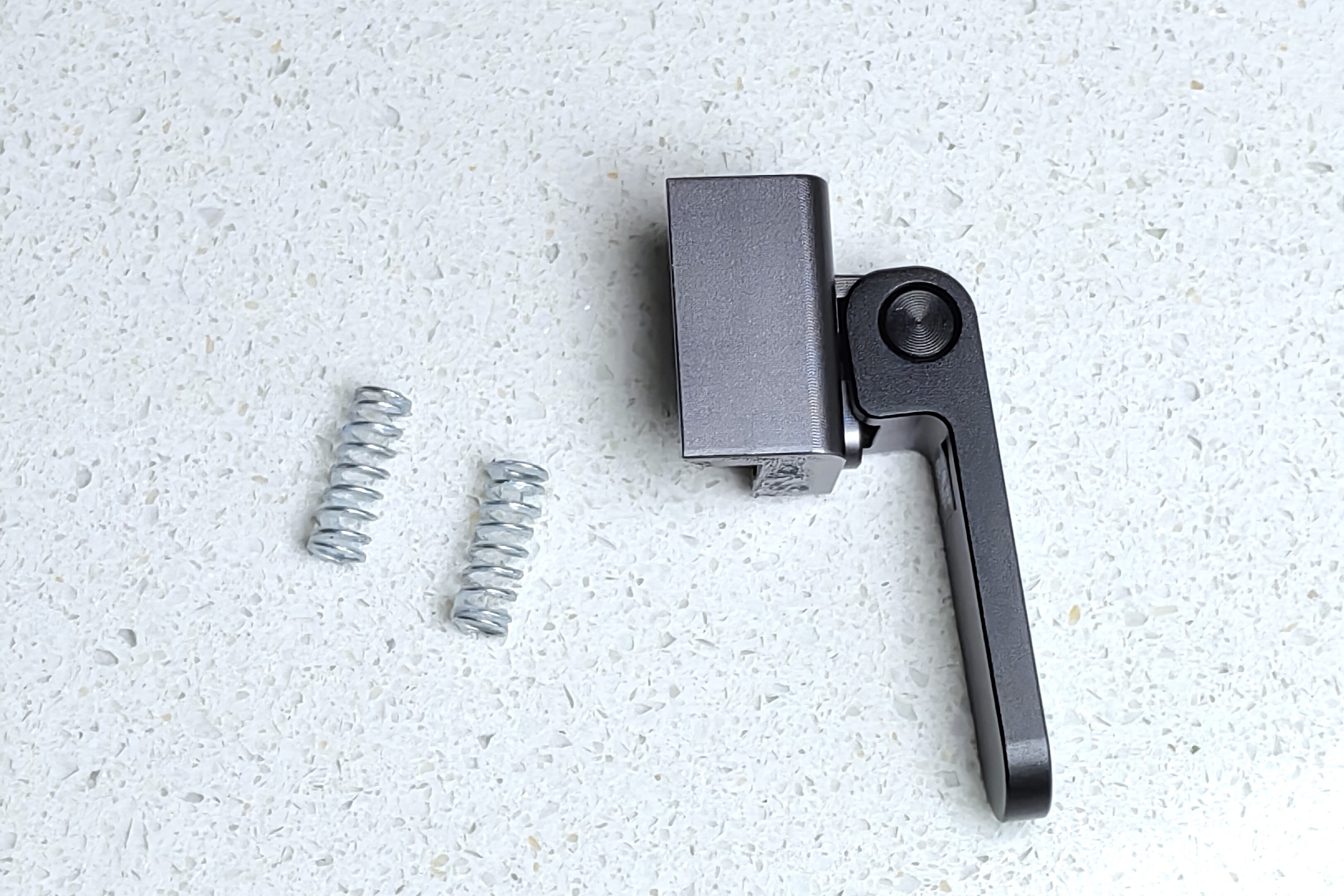

Presione la palanca de liberación rápida hacia abajo para exponer el tornillo, afloje el tornillo y retire la unidad de palanca de liberación rápida y los dos resortes.
Nota: Al retirar el tornillo, presione suavemente y sostenga la unidad para evitar que salga y caiga.
Guía de montaje
Paso 1. Colocar los resortes

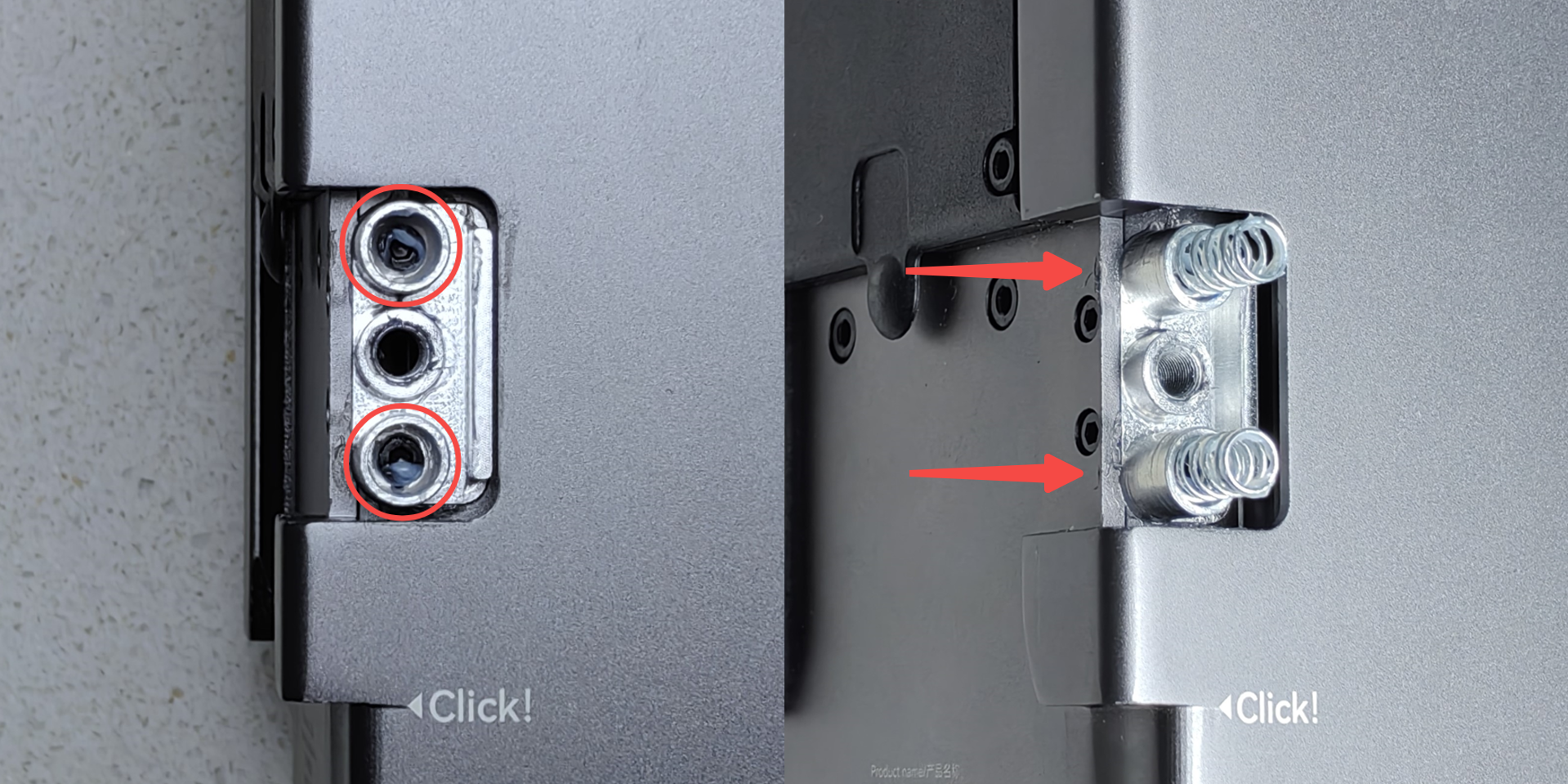

Coloque los resortes en los dos agujeros límite. Por favor, no elimine la grasa adherida a los resortes.
Paso 2. Instalar la unidad de palanca de liberación rápida
Alinee los agujeros límite de la unidad de palanca de liberación rápida con el resorte e instale la unidad.

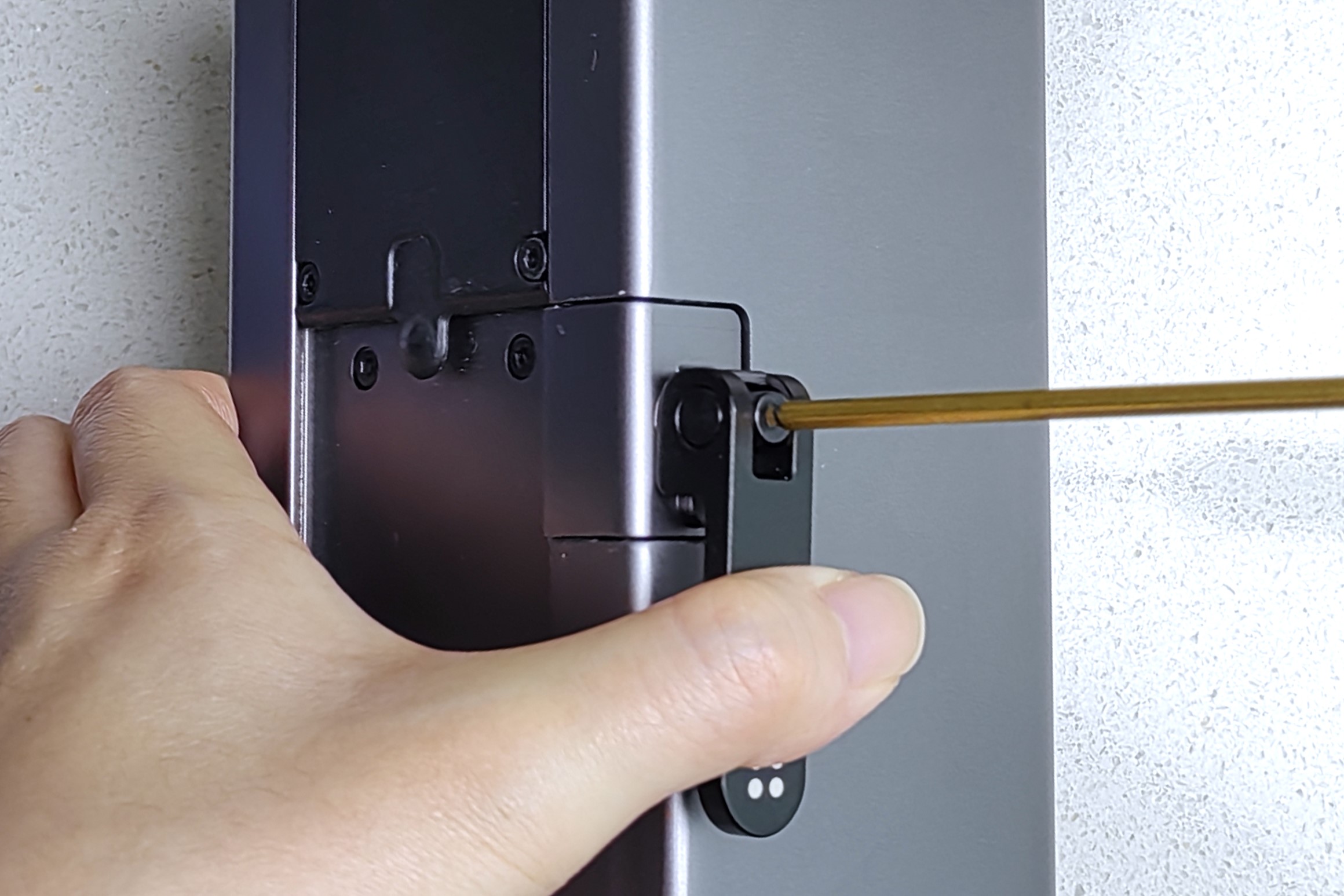

Presione la unidad hacia abajo firmemente con la mano para exponer el tornillo, luego apriete el tornillo.
Nota: No es necesario apretar excesivamente los tornillos.
Paso 3. Para verificar la finalización/éxito
Unidad instalada correctamente:

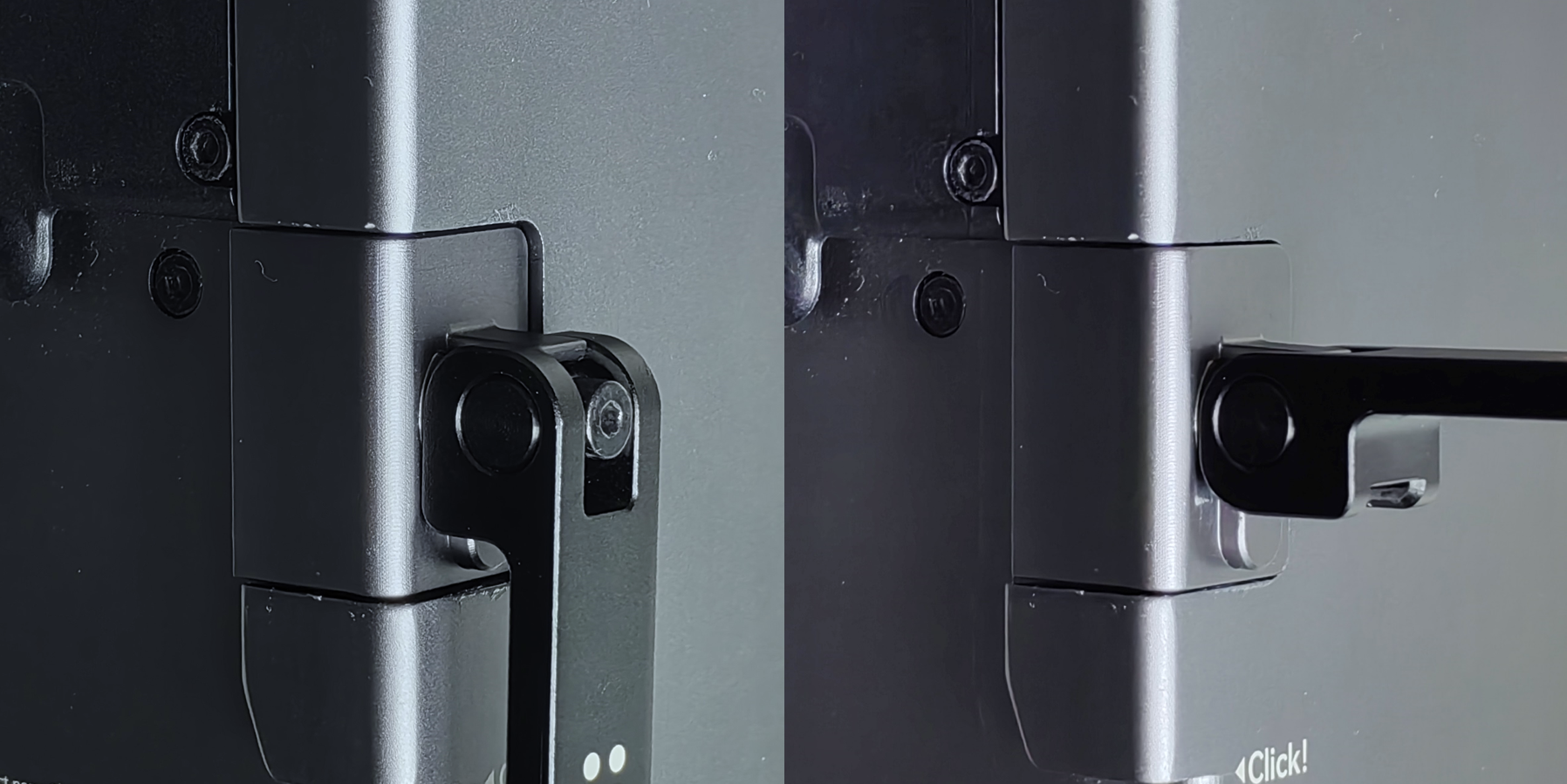

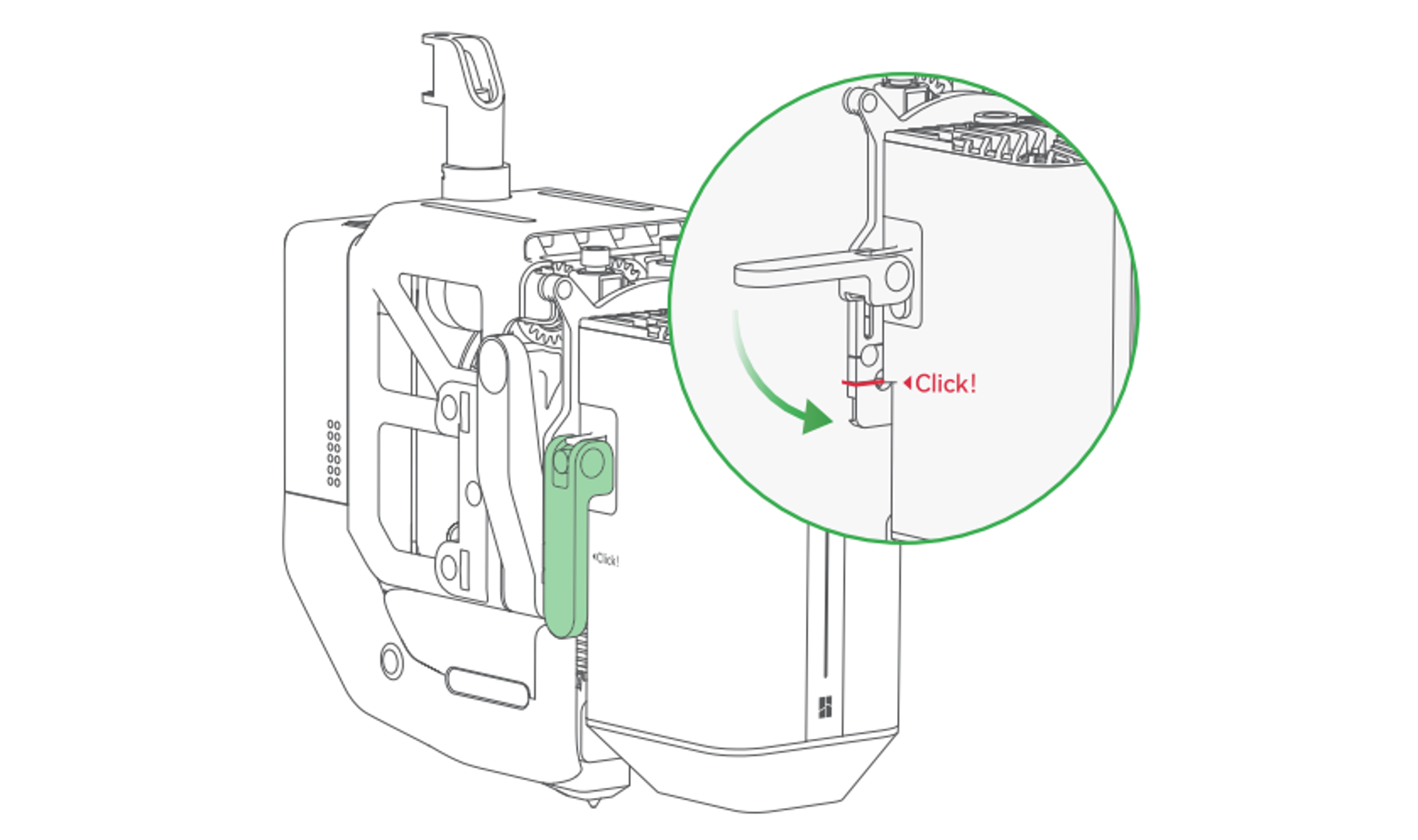

Deslice el módulo hacia abajo siguiendo la pista guía del cabezal, asegurándose de que la marca "Click" del módulo coincida con la ranura dentada en el cabezal. Luego, presione la palanca de liberación rápida hacia abajo para bloquearla.
Para verificar, presione el módulo láser bloqueado hacia arriba con la mano. Si no hay movimiento apreciable, la instalación es exitosa. Si hay holgura apreciable, el módulo no está correctamente asentado, lo que podría deberse a que el tornillo no está suficientemente apretado. Si la palanca no se puede presionar hacia abajo en absoluto, es probable que los tornillos estén excesivamente apretados.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
