Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Las wikis en otros idiomas se pueden encontrar a continuación:
Limpiador de purga

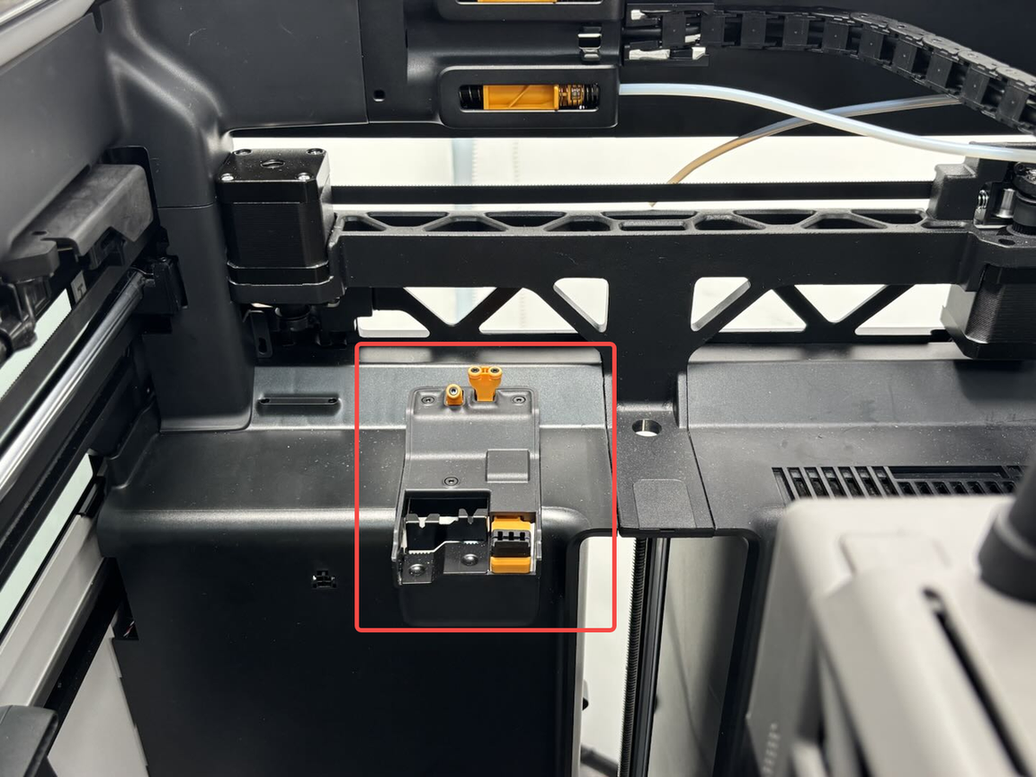

El limpiador de purga está instalado por encima del liner interno izquierdo y se utiliza para expulsar el filamento residual generado durante los cambios de filamento y otras situaciones fuera de la impresora.

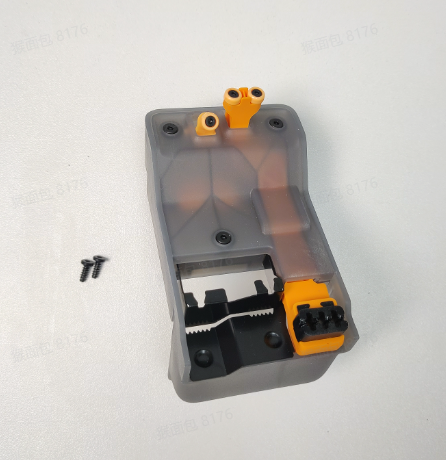

Las piezas de repuesto para el limpiador de purga incluyen:
-
Limpiador de purga;
-
Tornillos BT3x8 (para fijar el limpiador de purga) × 2
Cuándo usarlo
- El limpiador de purga está dañado.
Herramientas y materiales necesarios
-
Limpiador de purga nuevo
-
Llave Allen H2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo del limpiador de purga H2D (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desarmar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el limpiador de purga
Paso 1: Retirar los tornillos

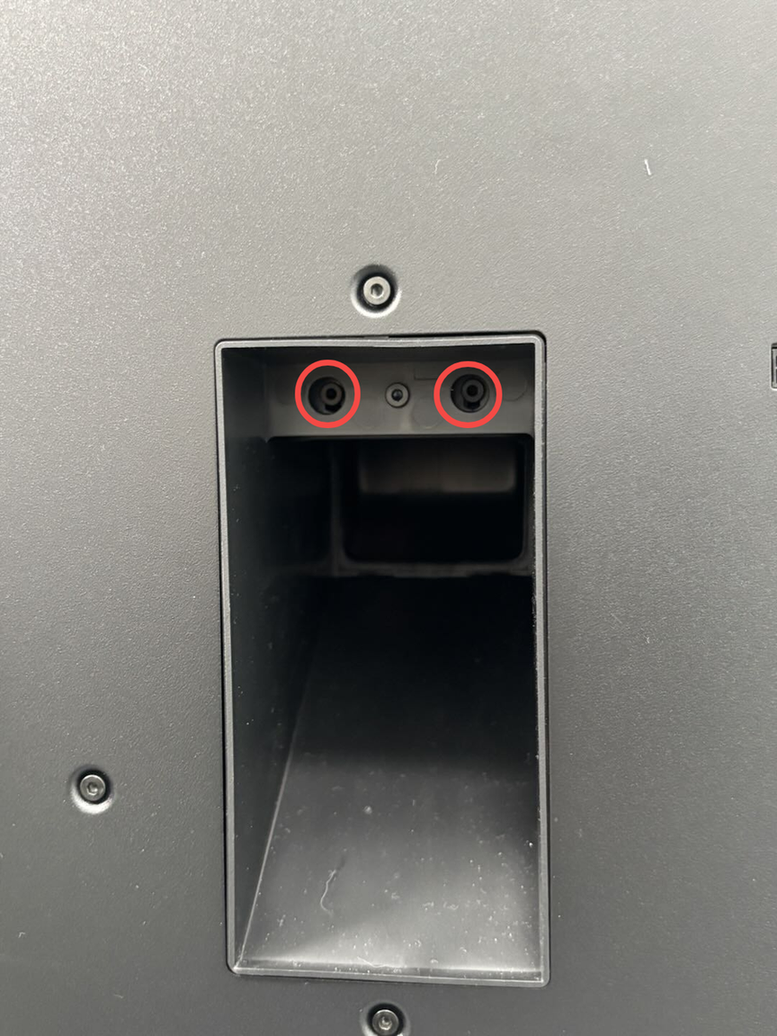

Los dos tornillos de fijación del limpiador de purga son visibles desde el conducto de purga en la parte trasera de la impresora. Utilice una llave Allen H2.0 para retirar los dos tornillos de fijación (BT3x8).
Paso 2: Retirar el limpiador de purga

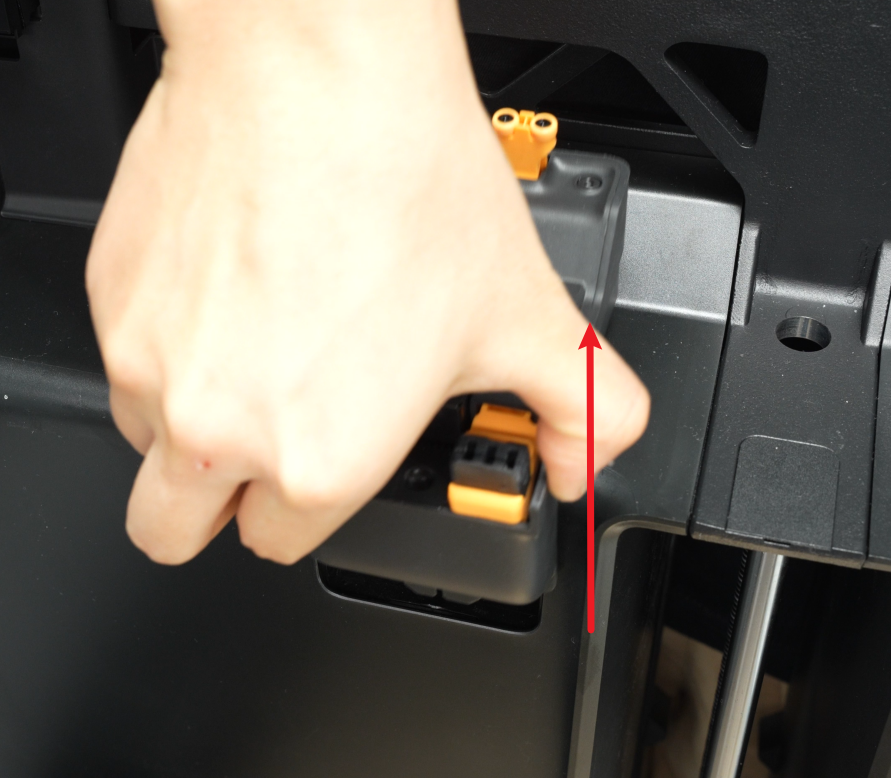

Sostenga el limpiador de purga y jústelo hacia arriba para retirarlo.
Desarme del limpiador de purga
Nota: A menos que sea necesario por una razón específica, no recomendamos desarmar este componente.

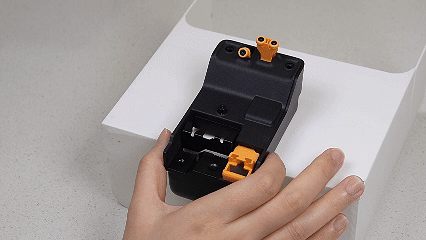

Si es necesario retirar el limpiador de purga, consulte la animación a continuación para orientación.
Instalar el limpiador de purga
Montaje del limpiador de purga

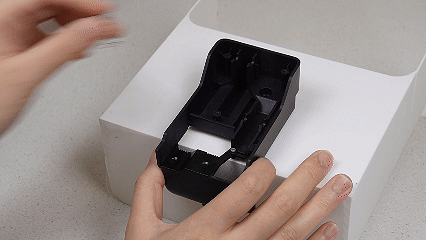

Si su limpiador de purga se ha separado, consulte la animación a continuación para volver a montarlo. Asegúrese de apretar los tres tornillos al final del proceso.

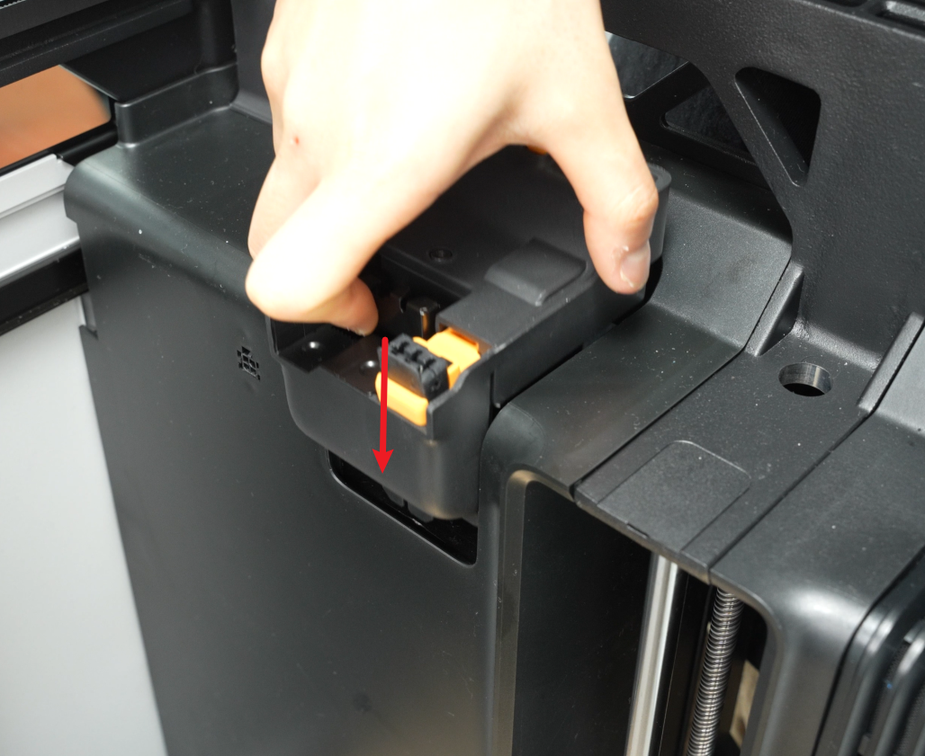

Paso 1: Instalar el limpiador de purga
Coloque el nuevo limpiador de purga en su posición original. Inserte el pasador en el liner y alinee los agujeros de los tornillos.
Paso 2: Apretar los tornillos
Utilice una llave Allen H2.0 para apretar los dos tornillos de fijación (BT3x8).

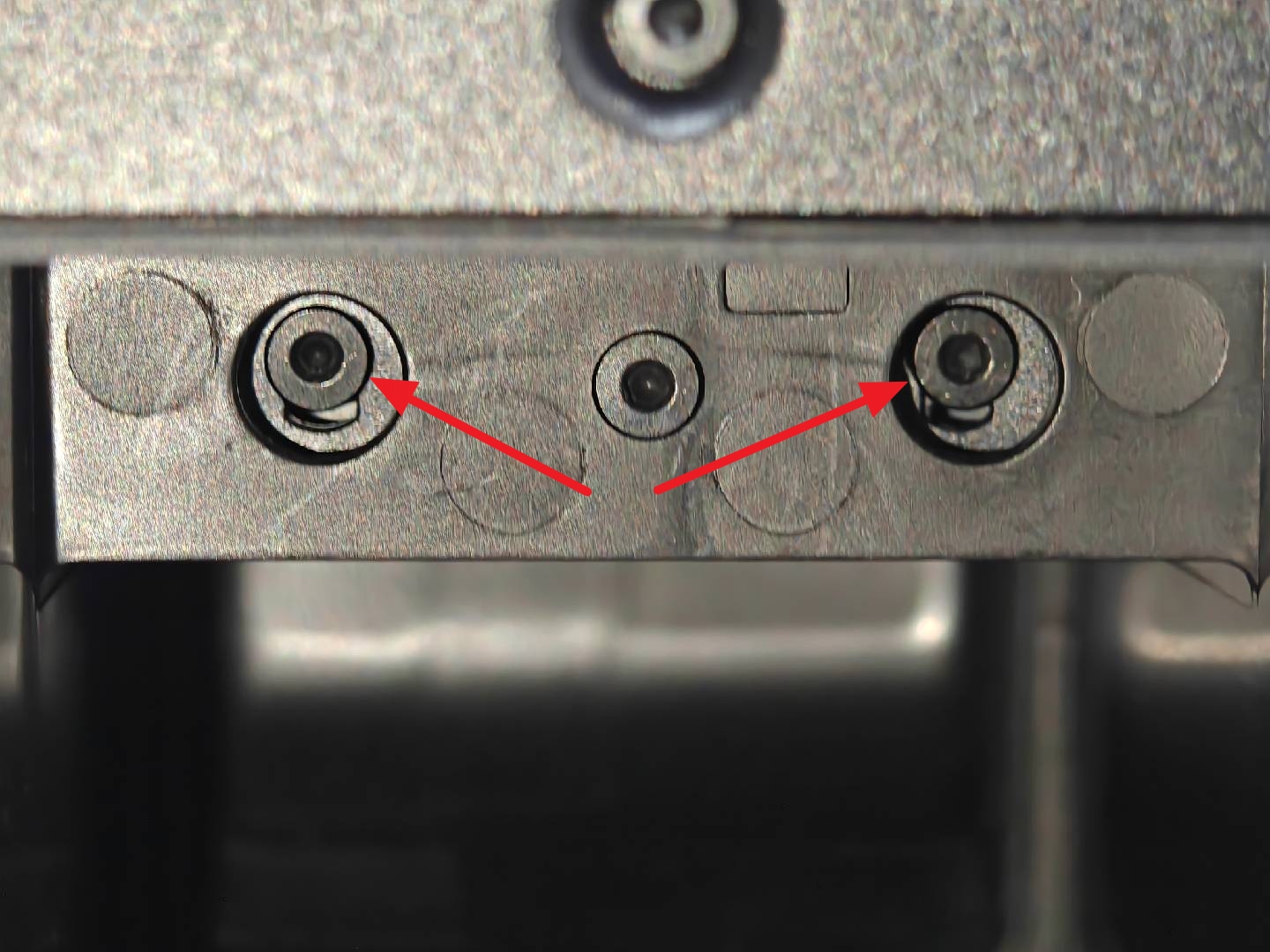

Nota: Los agujeros de tornillo son de forma U. Al apretar los tornillos de fijación, deben colocarse en la parte superior.
Verificar la funcionalidad
Asegúrese de que el limpiador de purga esté firmemente fijado y funcione correctamente durante la purga de filamento.
