Nota: Esta página utiliza la impresora H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Toma de corriente
La toma de corriente es un módulo instalado en la esquina inferior izquierda de la parte trasera de la impresora H2D. Incluye una toma de corriente, un interruptor para controlar la alimentación de la impresora y cables para conectar la fuente de alimentación, la placa AC y el alambre de tierra.
Las piezas de repuesto para la toma de corriente incluyen lo siguiente:
-
Toma de corriente *1
-
Tornillo *1 (utilizado para fijar el interruptor de alimentación)
-
Tornillo *1 (utilizado para fijar el alambre de tierra)
Cuándo utilizar
-
El interruptor está dañado
-
Los cables de conexión están dañados
-
Mala conexión en la toma
Herramientas y materiales necesarios
-
Toma de corriente nueva
-
Llave Allen H2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la toma de corriente del H2D (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que daña los componentes electrónicos y genera riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y generar problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar la toma de corriente
Paso 1: Retirar el panel trasero/conducto de purga/cubierta de la placa AC
Puede consultar esta Wiki para retirar en secuencia:
-
Panel trasero
-
Conducto de purga
-
Cubierta de la placa AC
Dado que el reemplazo de la toma de corriente no implica desmontar la placa AC, puede omitir los pasos relacionados con el reemplazo de la placa AC.
Retirar la Placa AC y la Cubierta de la Placa AC
Paso 2: Retirar la toma de corriente

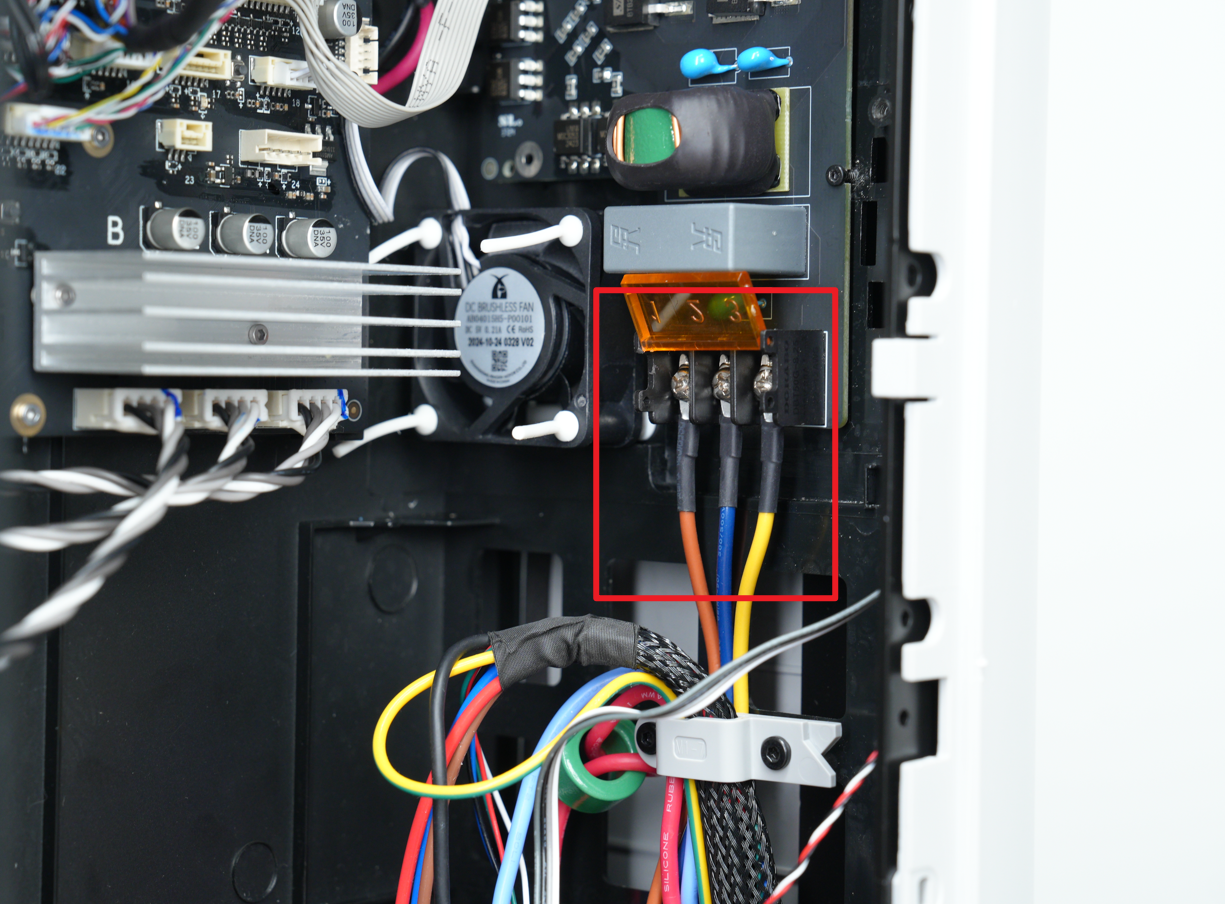

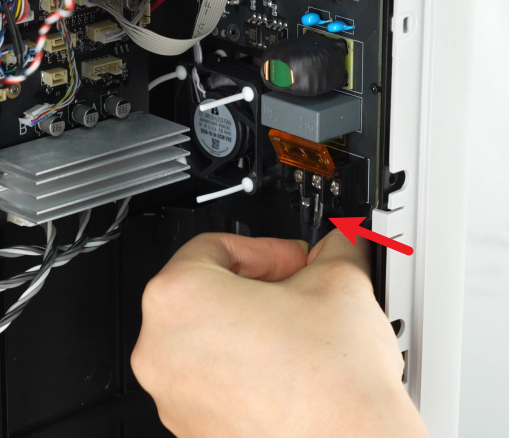

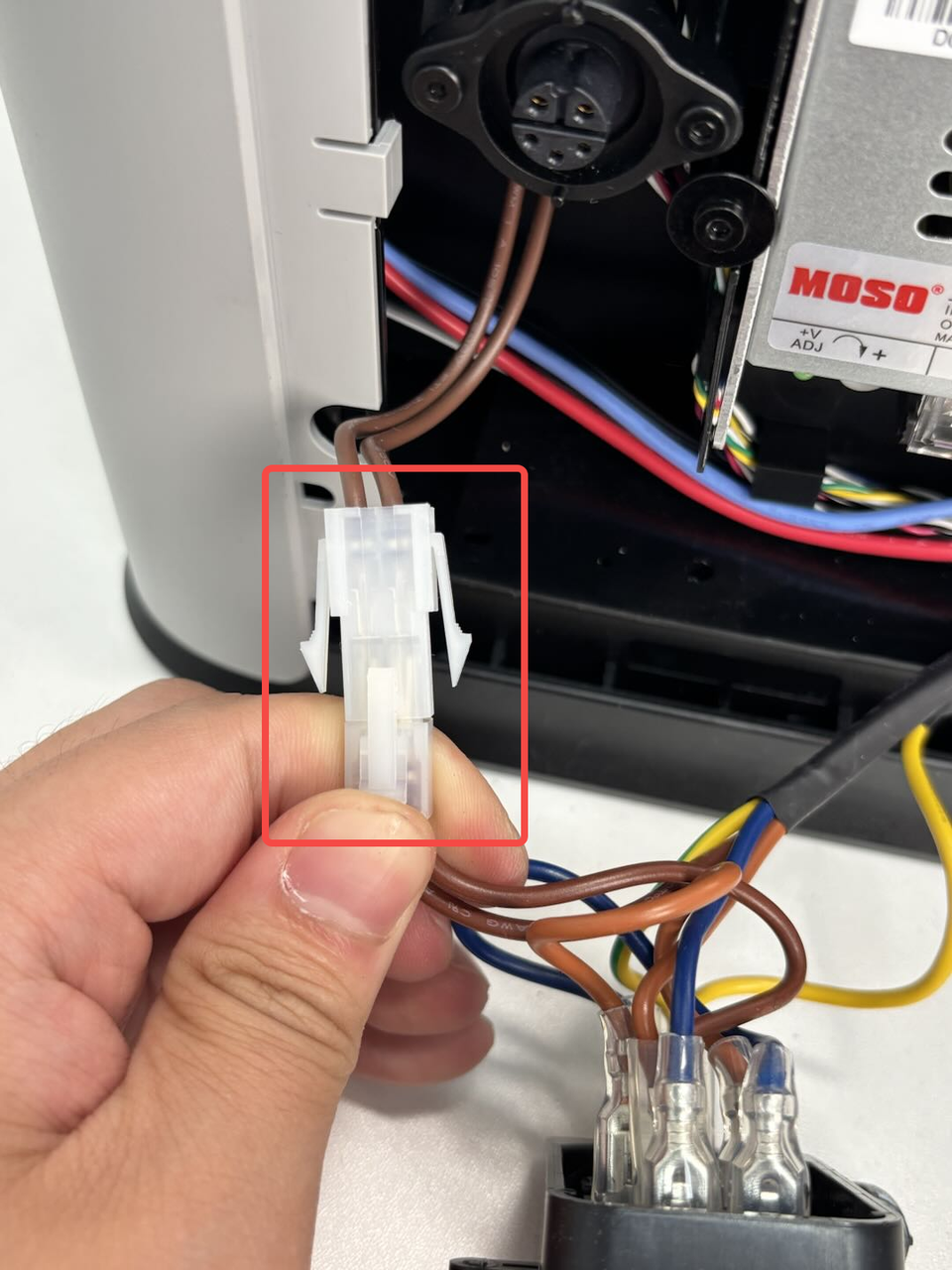

- Levantar la cubierta protectora del cable de alimentación, luego utilizar un destornillador de cruz para aflojar los tornillos y tirar hacia abajo los 3 cables de alimentación.

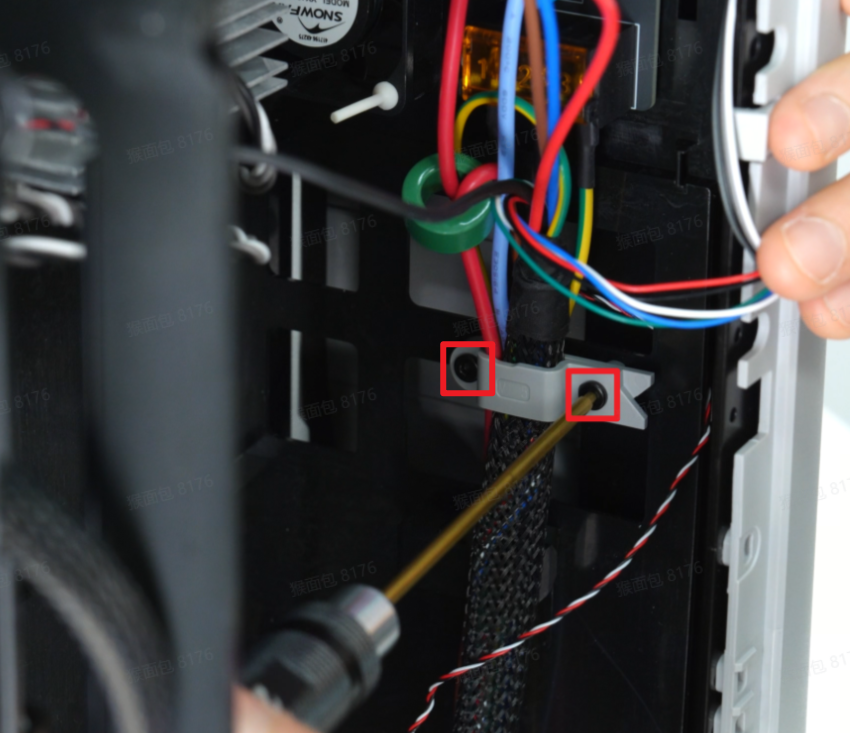

- Utilizar una llave Allen H2.0 para aflojar los 2 tornillos de fijación (BT3x12) del clip de cable. Abrir el clip de cable en el forro interno izquierdo y retirar el cable de la toma de corriente del clip.

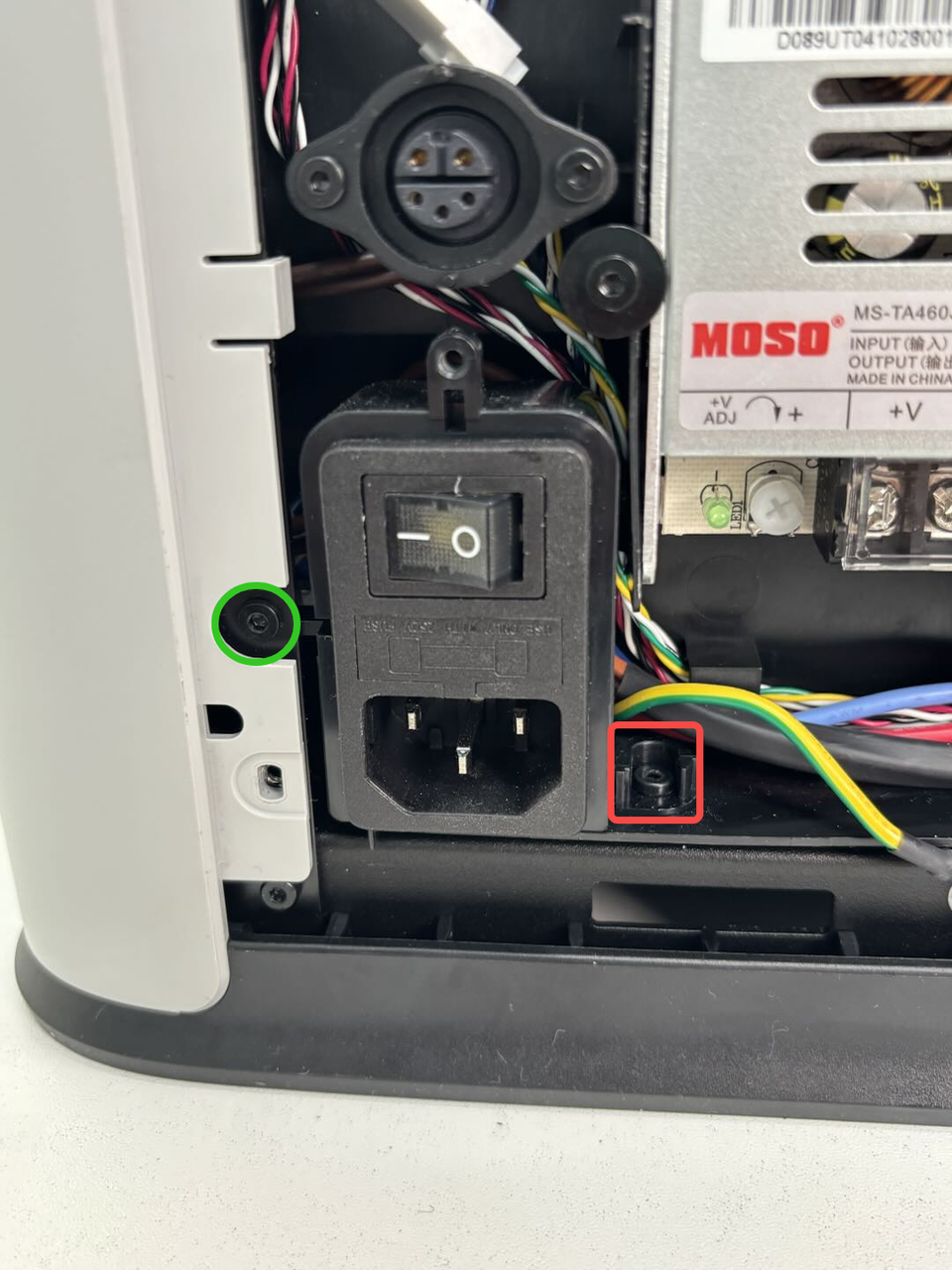

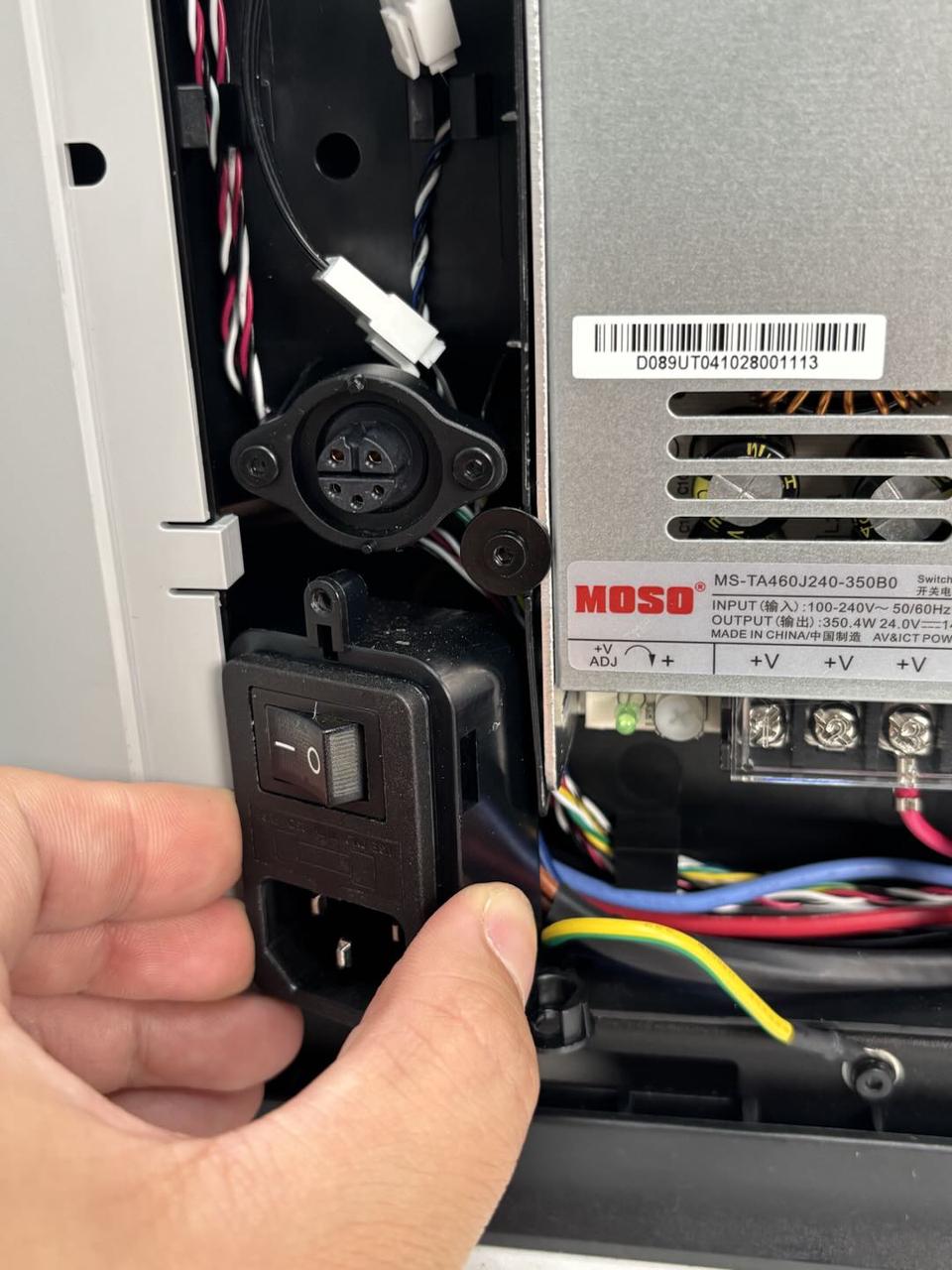

- Utilizar una llave Allen H2.0 para aflojar los 2 tornillos de fijación de la toma de corriente (cuadrado rojo: ST3x8; círculo verde: BT3x8). Inclinando la toma de corriente, retirarla del forro interno, luego presionar el clip para desconectarla de la base de la llave de seguridad de alimentación.

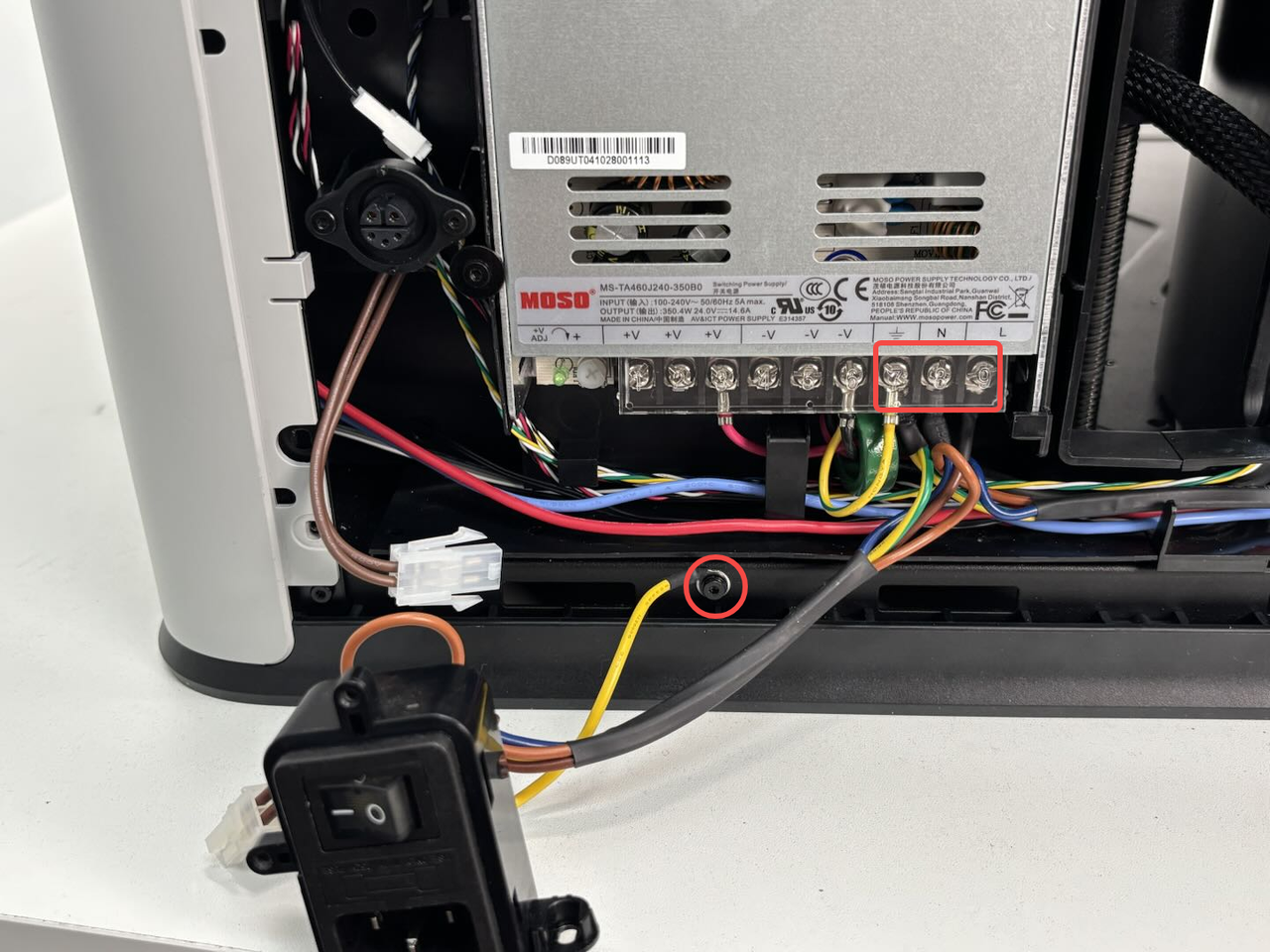

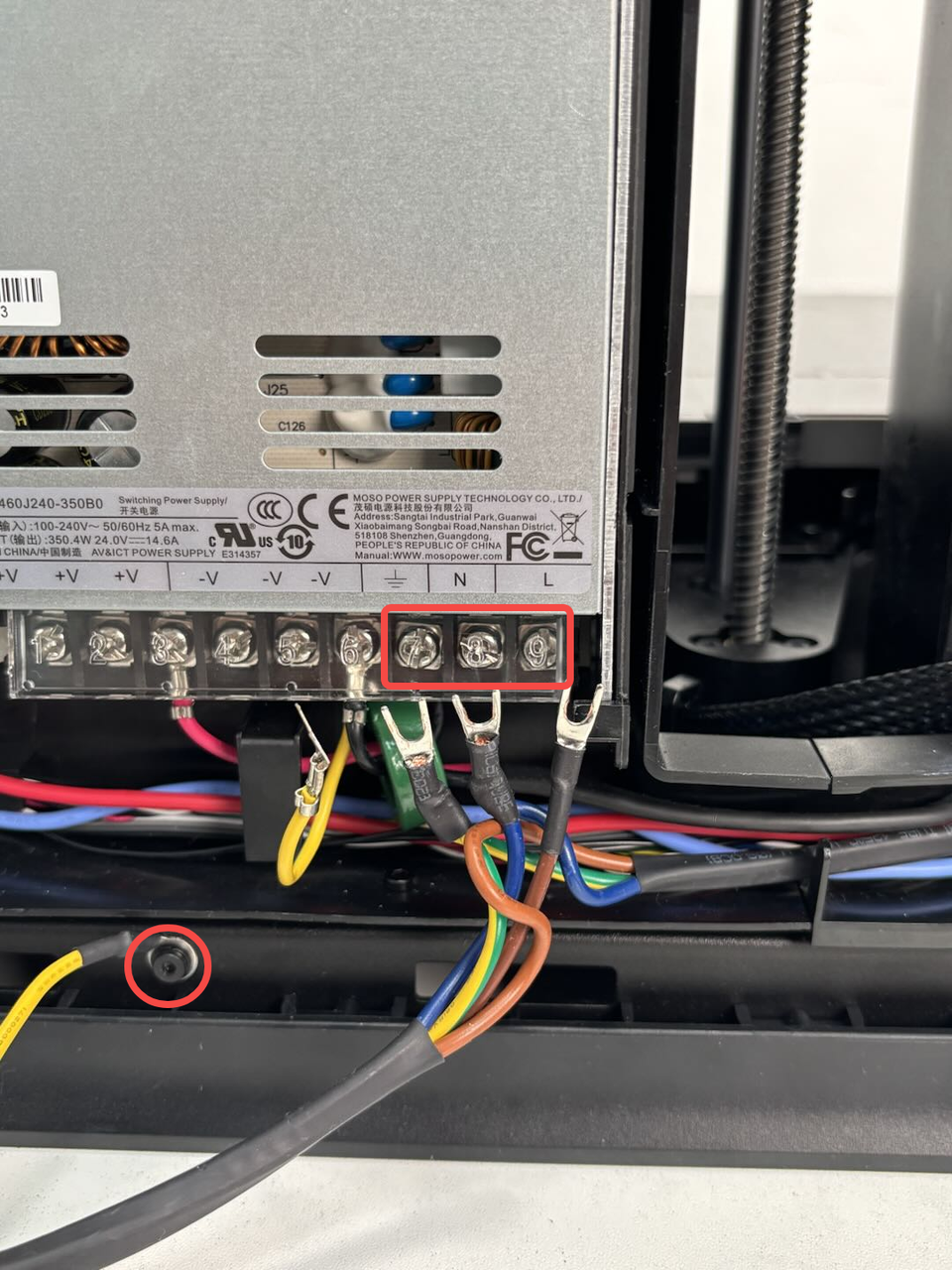

- Levantar la cubierta protectora transparente debajo de la fuente de alimentación. Utilizar un destornillador de cruz para aflojar los 3 tornillos mostrados en la imagen, tirar los cables hacia abajo y utilizar una llave Allen H2.0 para aflojar un tornillo del alambre de tierra (STW3x5). Finalmente, retirar los cables del clip.
Instalar la toma de corriente
Paso 1: Instalar la toma de corriente

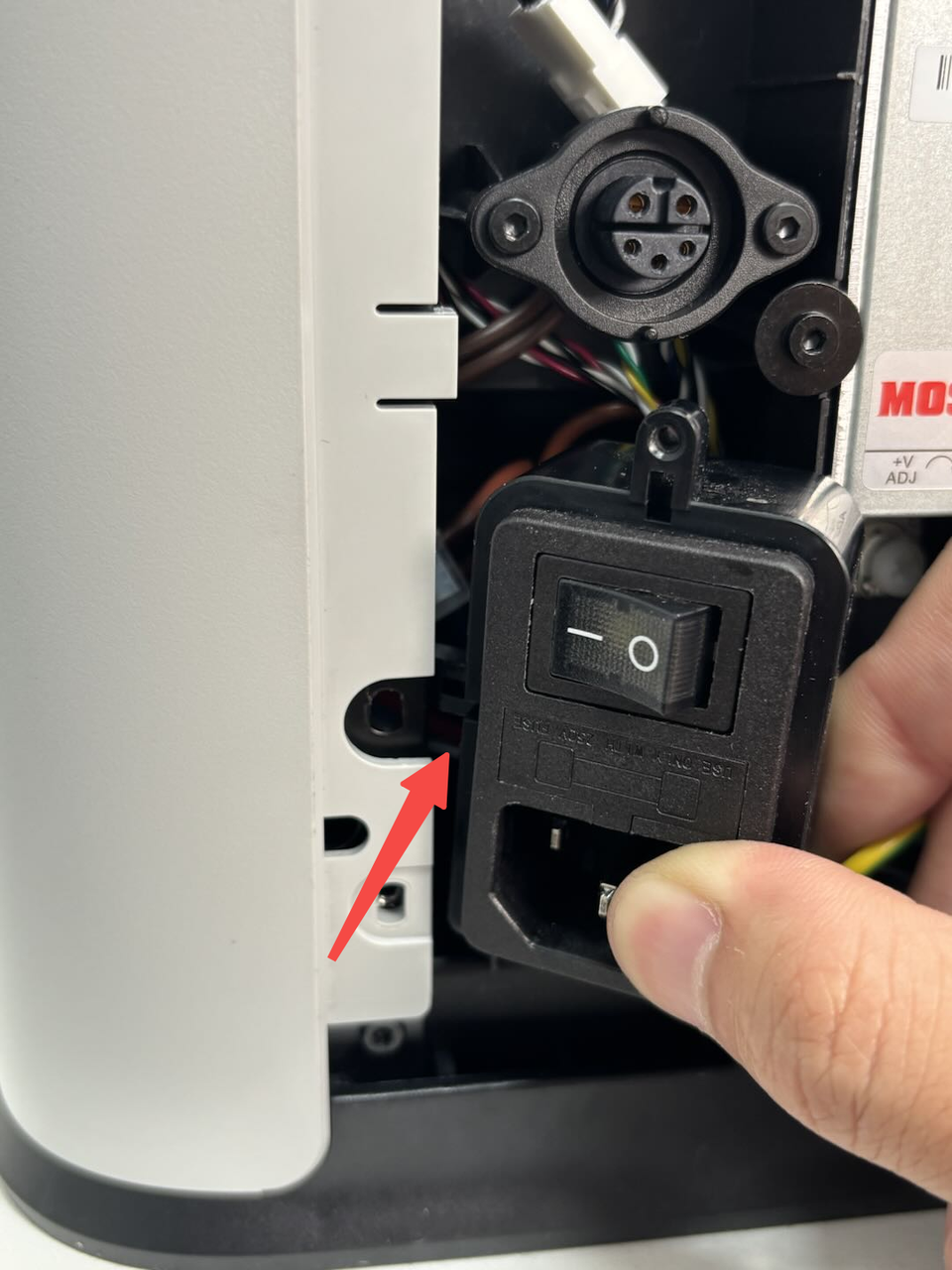

- Reconectar la toma de corriente a la base de la llave de seguridad de alimentación. Inclinando la toma de corriente, insertarla (el agujero de tornillo izquierdo debe quedar detrás del poste). Utilizar una llave Allen H2.0 para apretar los 2 tornillos de fijación (cuadrado rojo: ST3x8; círculo verde: BT3x8).

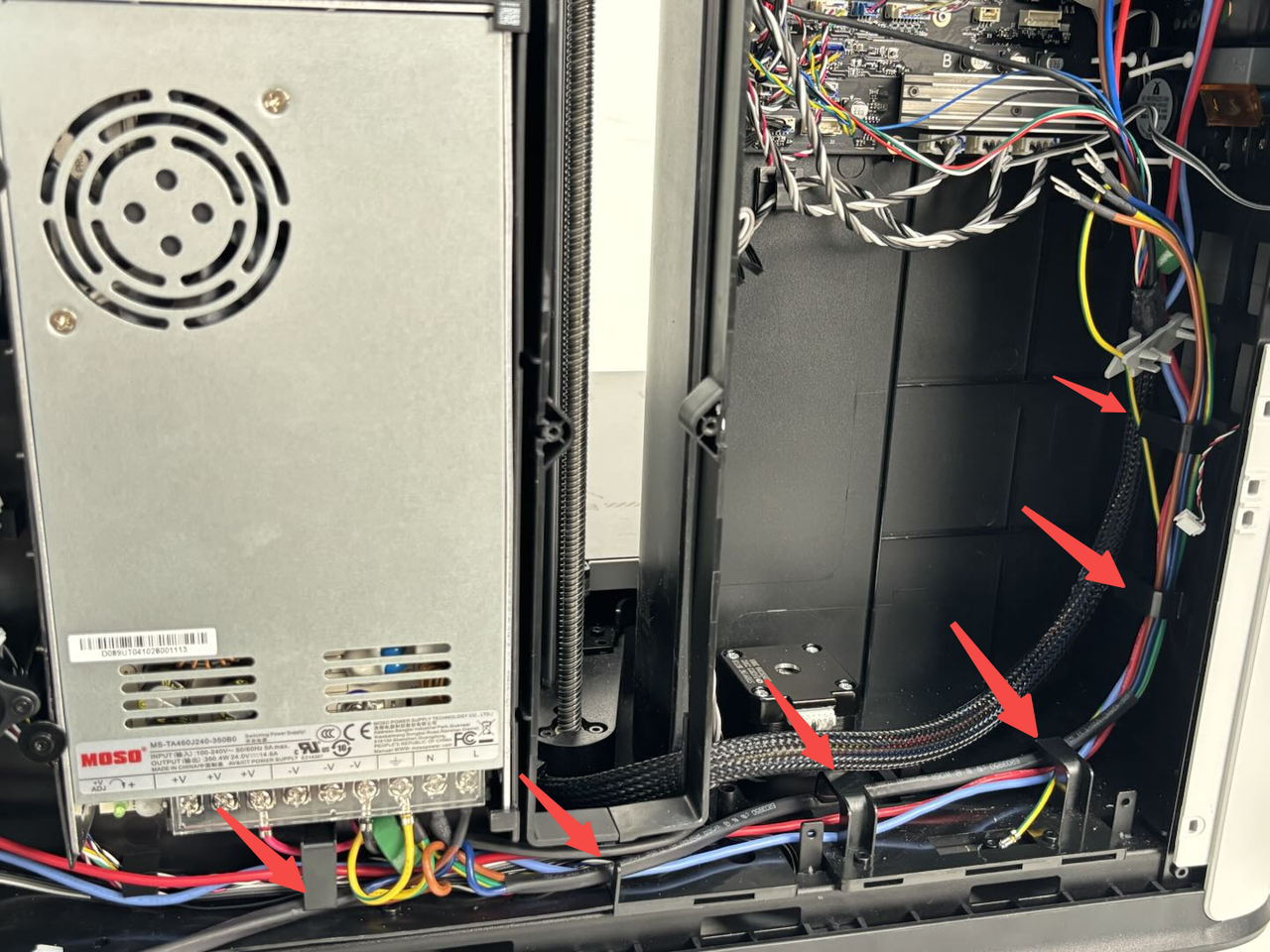

- Acomodar los cables adecuadamente e insertarlos en los clips del forro interno. Conectar el cable de la toma de corriente a la fuente de alimentación, apretar los tornillos con un destornillador de cruz y asegurar la cubierta protectora. Luego, utilizar una llave Allen H2.0 para apretar un tornillo del alambre de tierra (STW3x5).

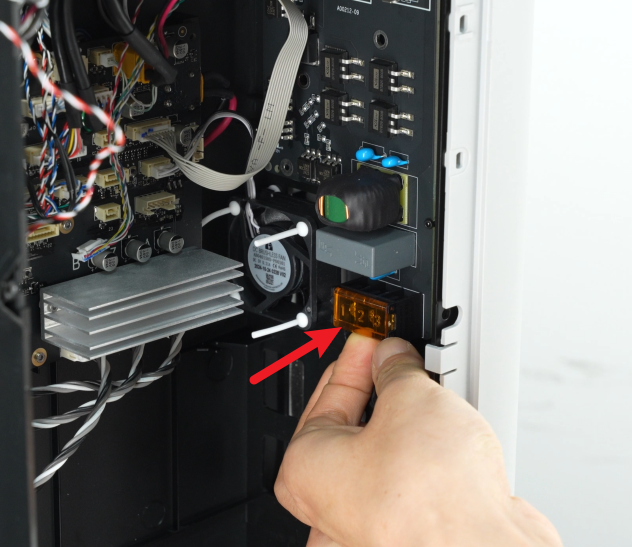

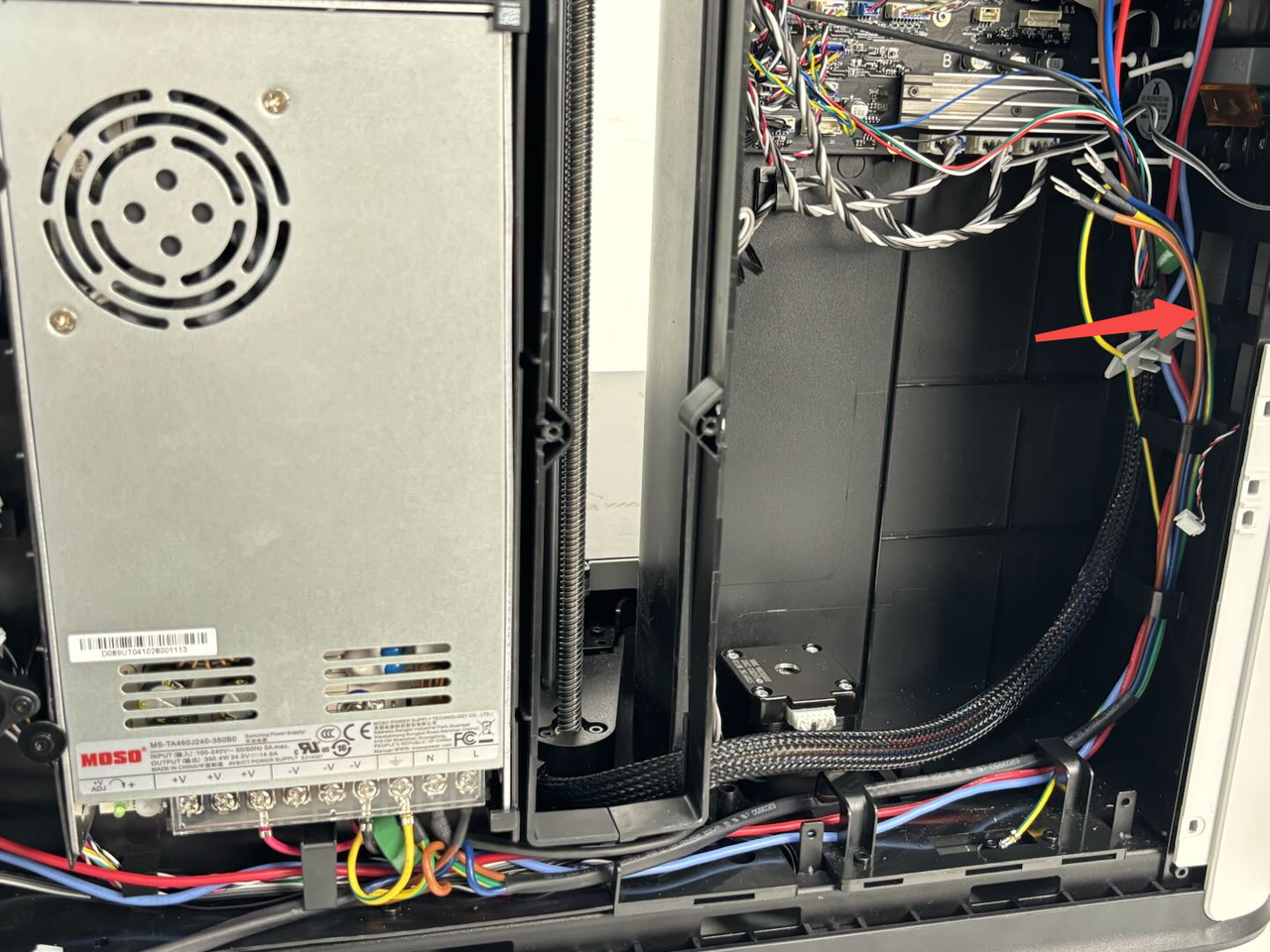

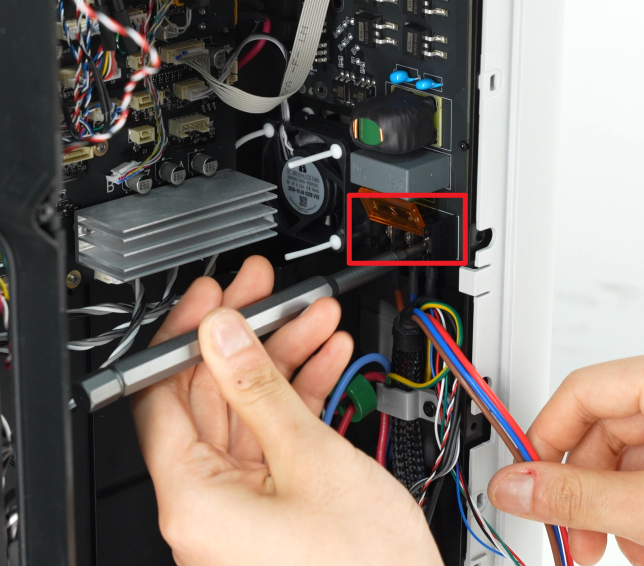

- Fijar el cable de la toma de corriente debajo del clip y apretar los 2 tornillos de fijación (BT3x12) del clip de cable en el forro interno izquierdo. Finalmente, conectarlo a la placa AC, apretar los tornillos con un destornillador de cruz y asegurar la cubierta protectora.
Paso 2: Instalar la cubierta de la placa AC/conducto de purga/panel trasero
Puede consultar la siguiente Wiki para instalar en secuencia:
-
Cubierta de la placa AC
-
Conducto de purga
-
Panel trasero
Retirar la Placa AC y la Cubierta de la Placa AC
Verificar la funcionalidad
Encender la impresora y verificar que se encienda normalmente.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
