Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Unidad de llave de seguridad eléctrica
Algunas unidades no incluyen un cable de tierra. Puede omitir el paso de conectar el cable de tierra durante la instalación o eliminación. Ambas versiones de la llave de seguridad son idénticas en funcionalidad de seguridad básica.
Las piezas de repuesto para la unidad de llave de seguridad eléctrica incluyen lo siguiente:
-

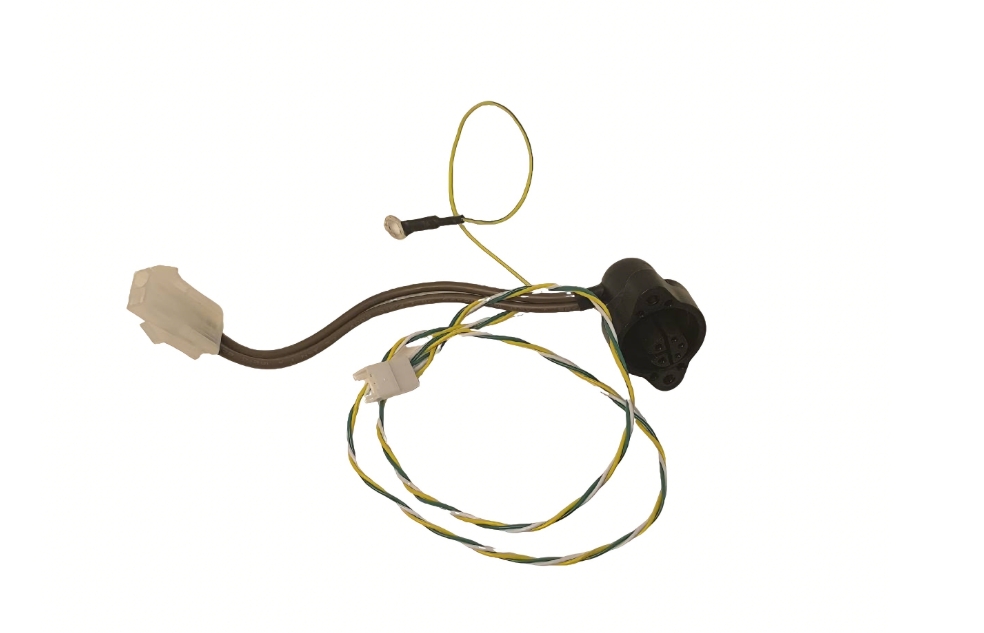

Base de la llave de seguridad eléctrica * 1
-
Llave de seguridad eléctrica * 1
-
Tornillo (utilizado para fijar la base de la llave de seguridad eléctrica) * 2
Cuándo usarla
- La unidad de llave de seguridad eléctrica está dañada.
Herramientas y materiales necesarios
-
Unidad de llave de seguridad eléctrica nueva
-
Llave Allen H2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la unidad de llave de seguridad eléctrica H2D (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre el seguimiento de esta guía, recomendamos presentar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retirar la unidad de llave de seguridad eléctrica
Paso 1: Retirar la llave de seguridad eléctrica
Desconecte la llave de seguridad eléctrica de la impresora.
Paso 2: Retirar el panel trasero y el conducto de purga
Puede consultar esta Wiki para instrucciones sobre la retirada del panel trasero y el conducto de purga:
Reemplazar conducto de purga H2D
Paso 3: Retirar el cable de tierra.

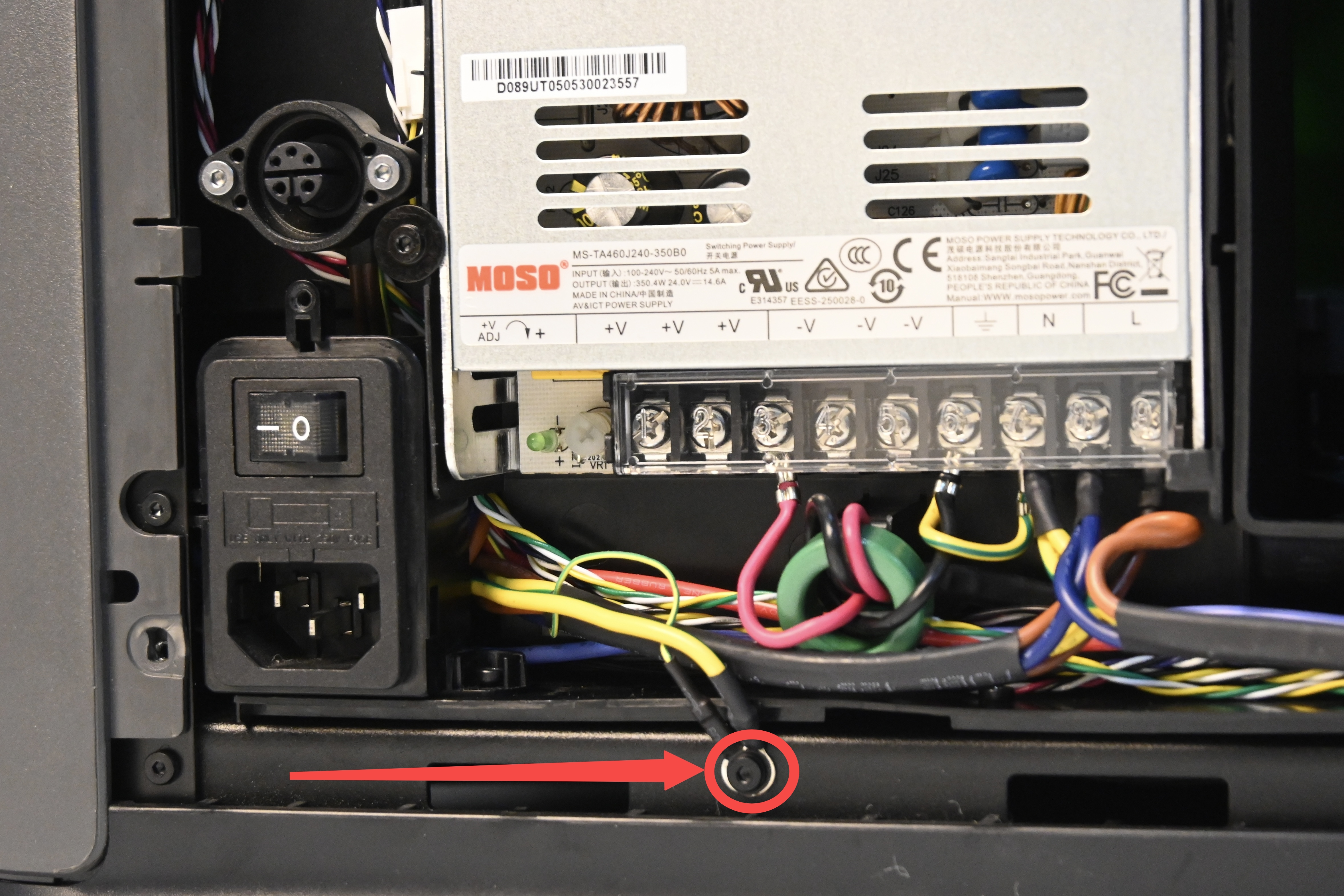

Desapriete el tornillo indicado para liberar el cable de tierra del conjunto del interruptor y el cable de tierra del conjunto de la llave de seguridad.
Paso 4: Retirar el conector de alimentación
Dado que el cable está bloqueado por el conector de alimentación, solo necesita retirar el conector de alimentación para facilitar la extracción del cable.
Para facilitar la reensamblaje, el conector de alimentación solo debe retirarse sin desconectar su conector.

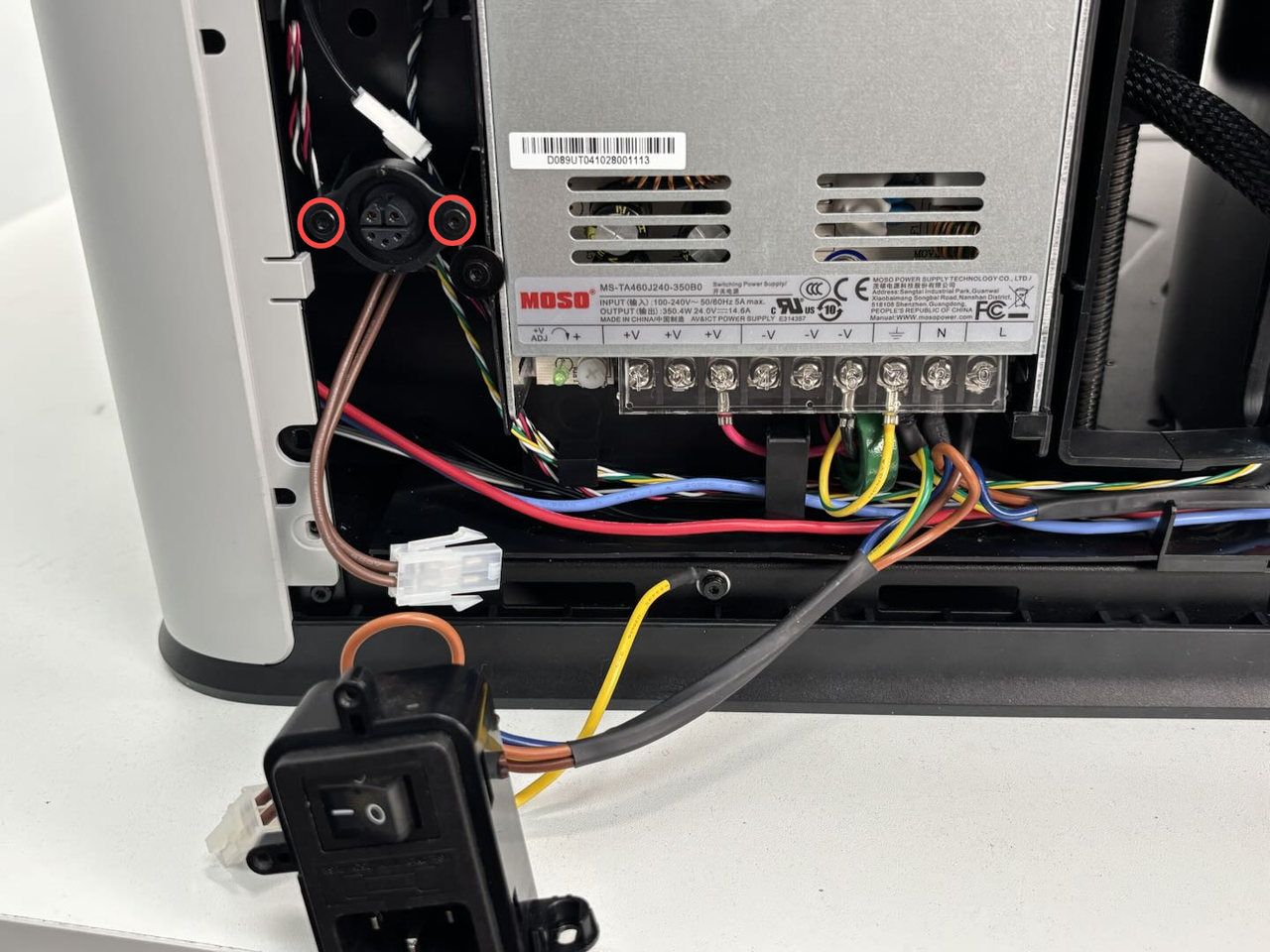

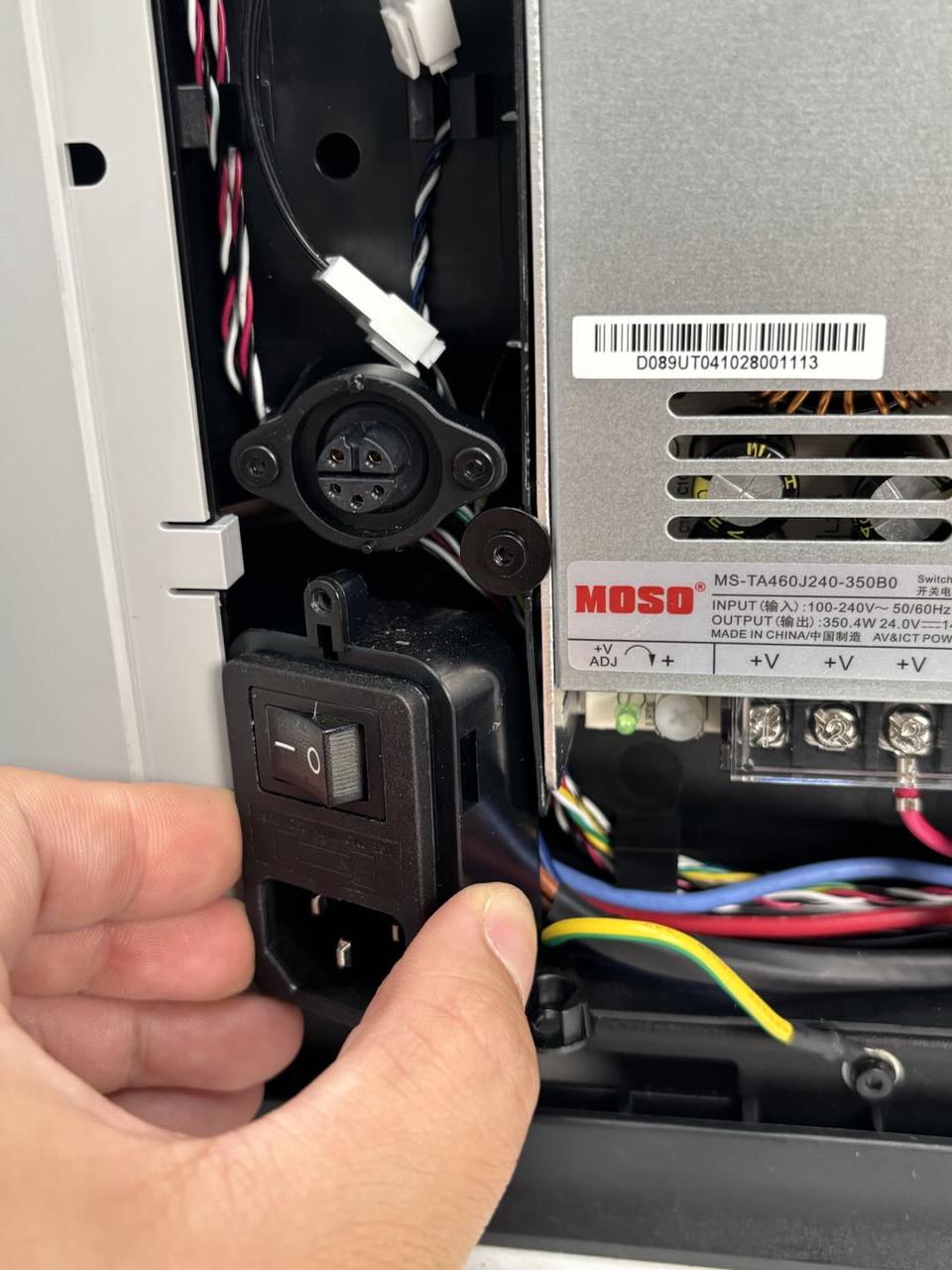

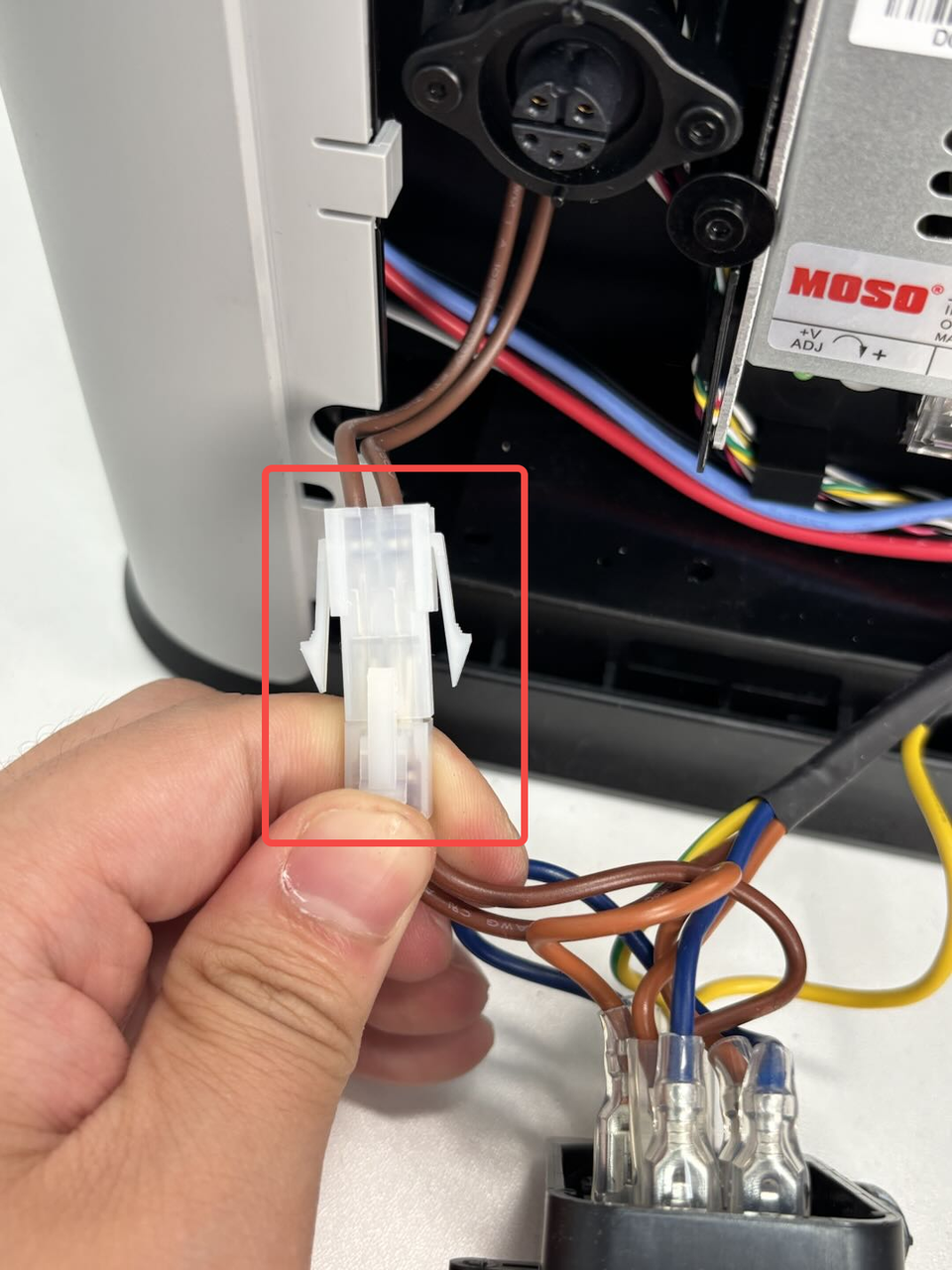

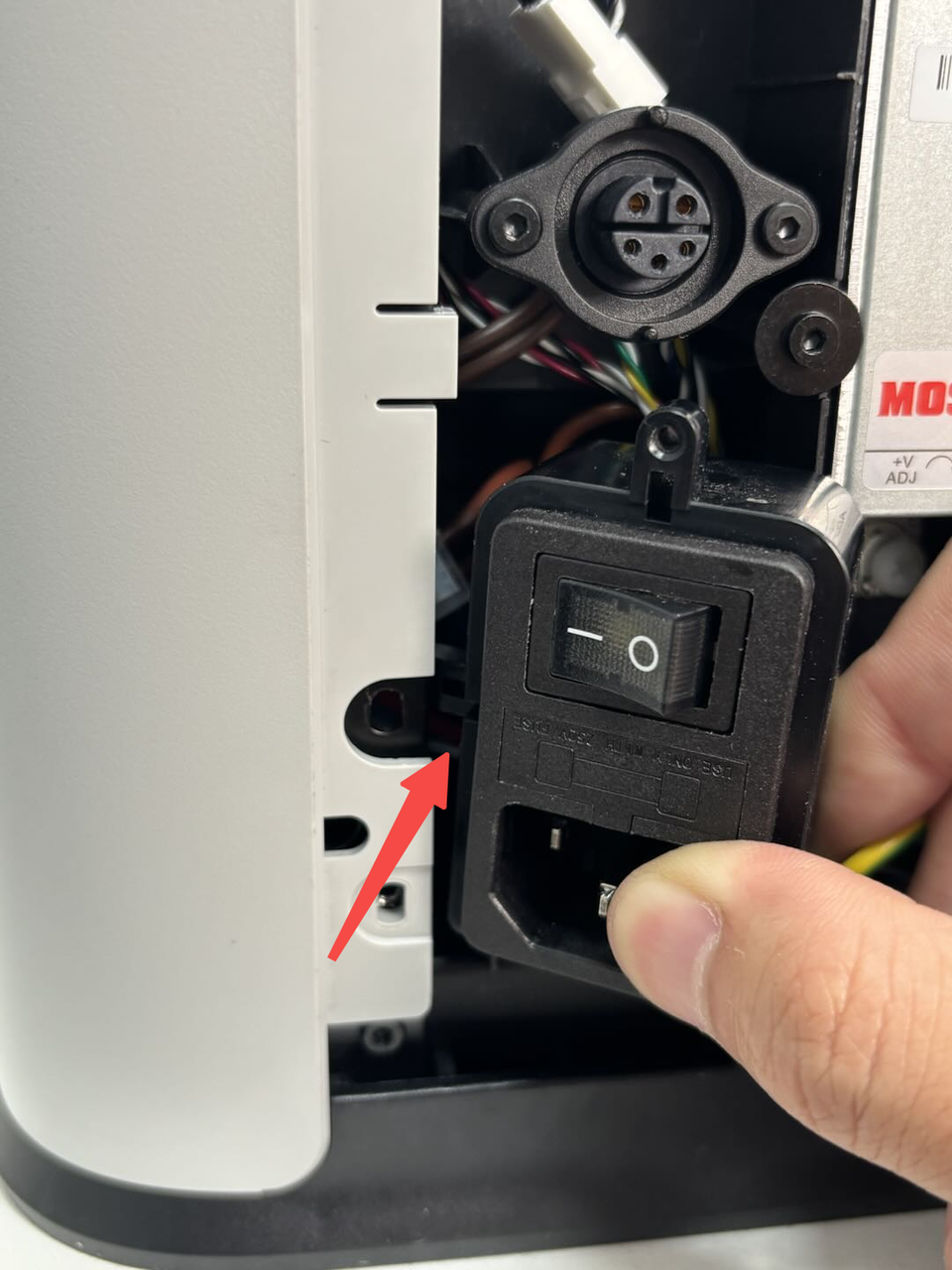

Utilice una llave Allen H2.0 para aflojar los 2 tornillos de fijación del conector de alimentación (cuadrado rojo: ST3x8; círculo verde: BT3x8). Incline el conector de alimentación y extraiga el conector de la estructura interior, luego presione la lengüeta para desconectarlo de la base de la llave de seguridad eléctrica.
Paso 5: Retirar la base de la llave de seguridad eléctrica

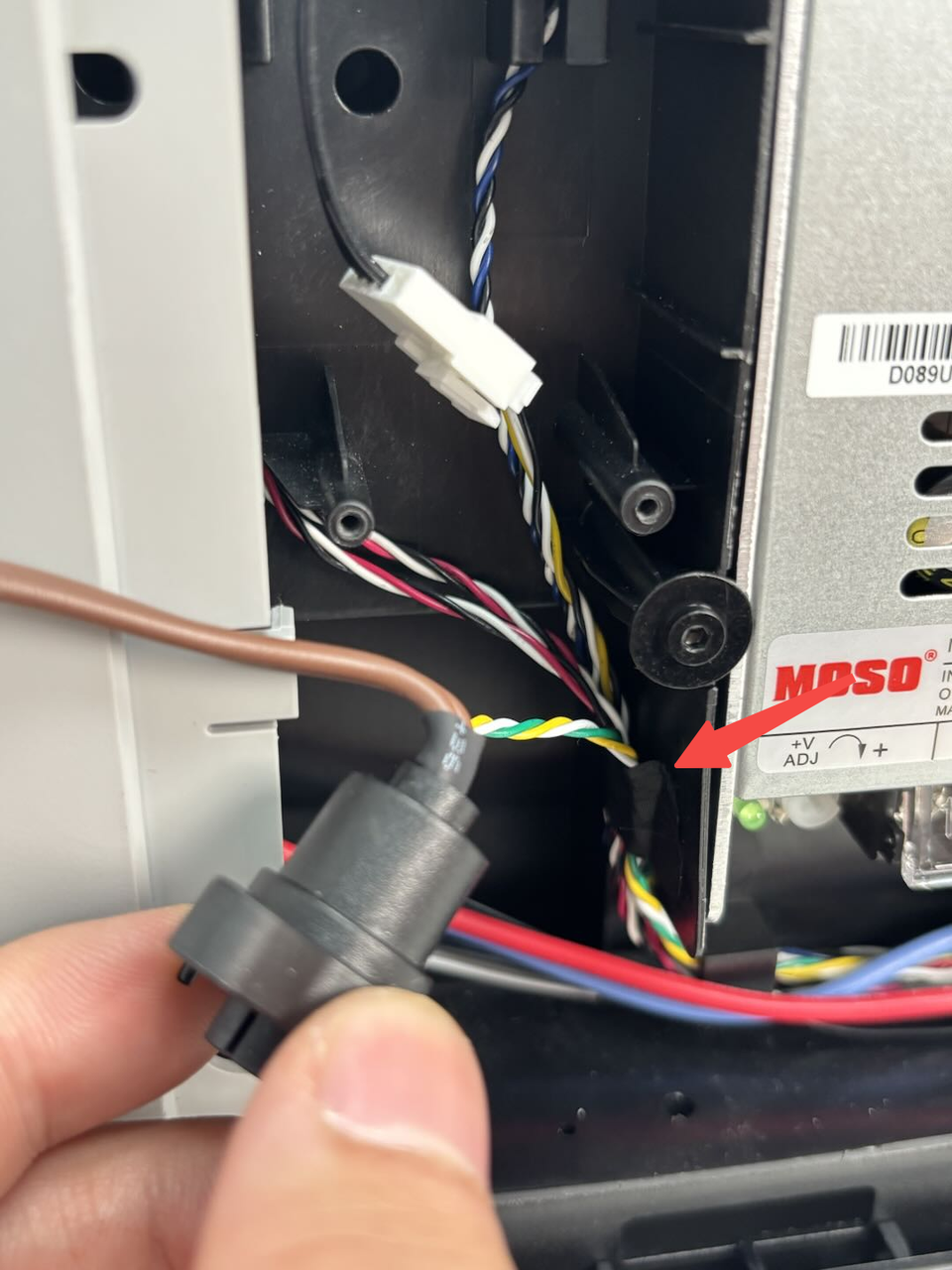

- Utilice una llave Allen H2.0 para retirar los 2 tornillos de fijación, luego extraiga la base de la llave de seguridad eléctrica. Despegue la cinta lateral y retire el cable.

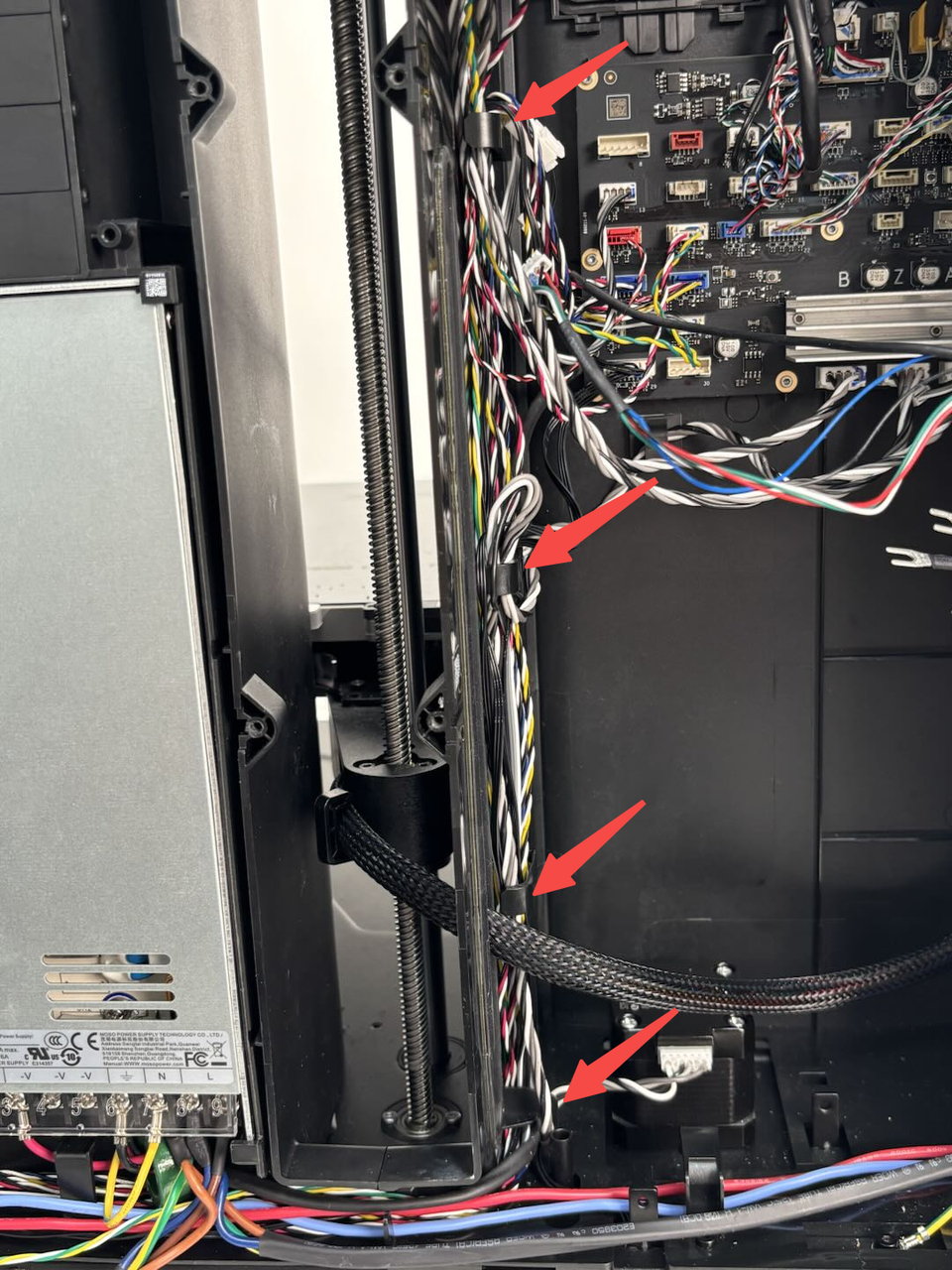

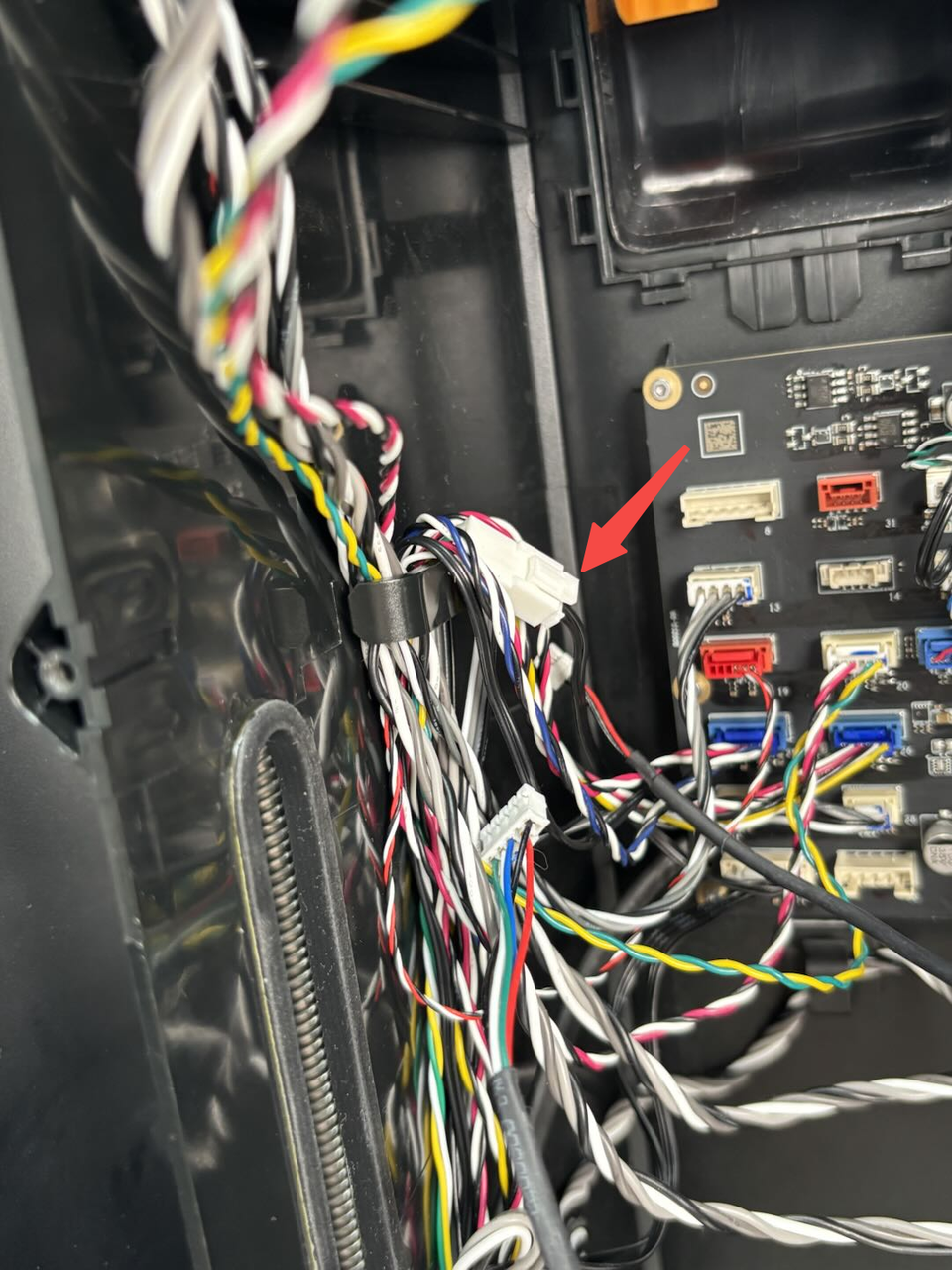

- Desconecte la base de la llave de seguridad eléctrica del cable del adaptador de la placa MC (color del cable: amarillo-verde-blanco) y retire el cable de los canales de cable.
Instalar la unidad de llave de seguridad eléctrica
Paso 1: Instalar la base de la llave de seguridad eléctrica
- Inserte los conectores de la base de la llave de seguridad eléctrica en los clips de cable en secuencia y conéctela al cable del adaptador de la placa MC.
- Alinee la base de la llave de seguridad eléctrica con los agujeros de tornillo, apriete los 2 tornillos de fijación utilizando una llave Allen H2.0 y asegure el cable a la estructura con la cinta original.
Paso 2: Instalar el conector de alimentación

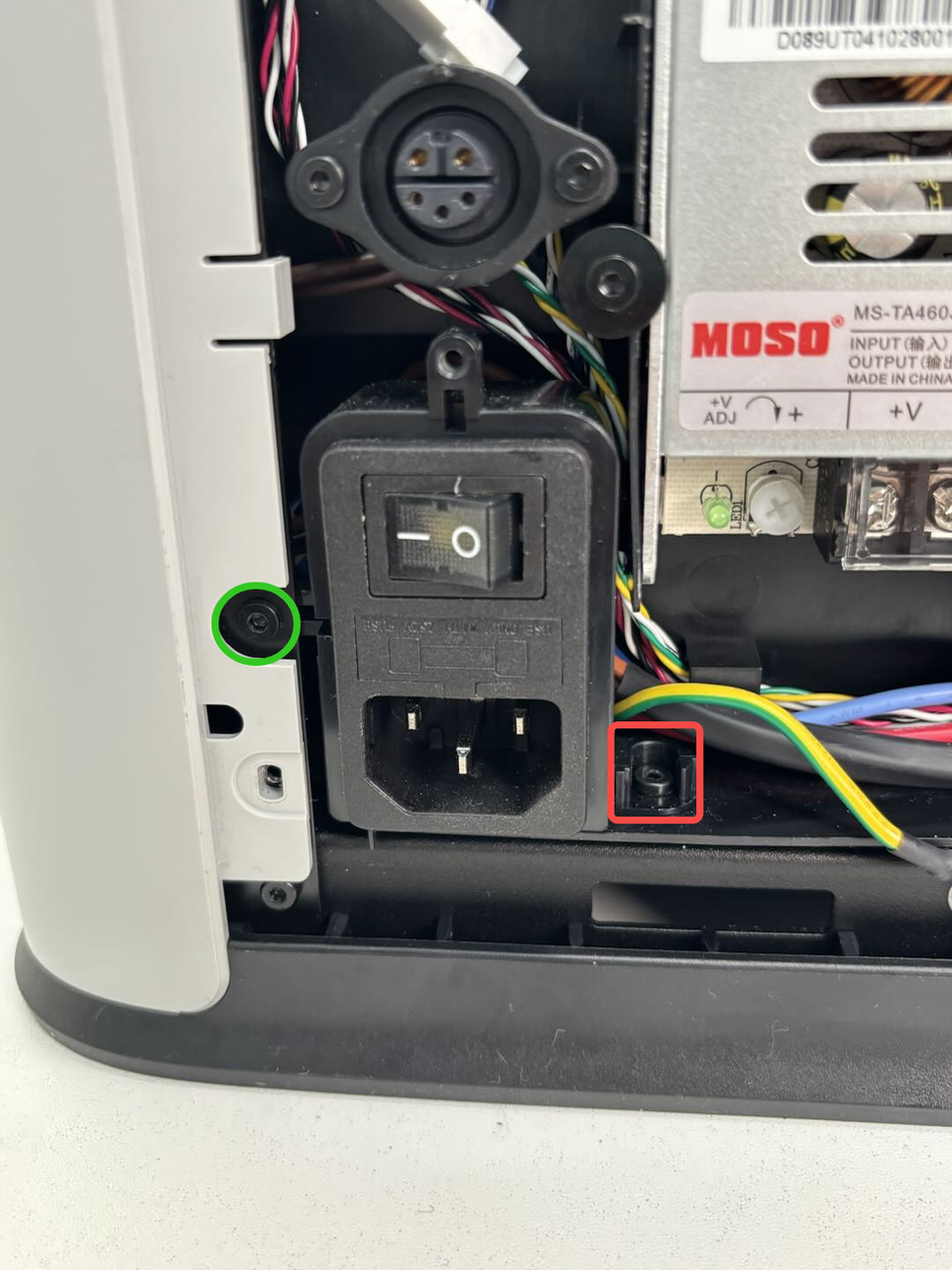

Conecte de nuevo el conector de alimentación a la base de la llave de seguridad eléctrica. Incline el conector de alimentación e introdúzcalo (el agujero de tornillo izquierdo debe insertarse detrás del poste). Utilice una llave Allen H2.0 para apretar los 2 tornillos de fijación (cuadrado rojo: ST3x8; círculo verde: BT3x8).
Paso 3: Instalar el cable de tierra

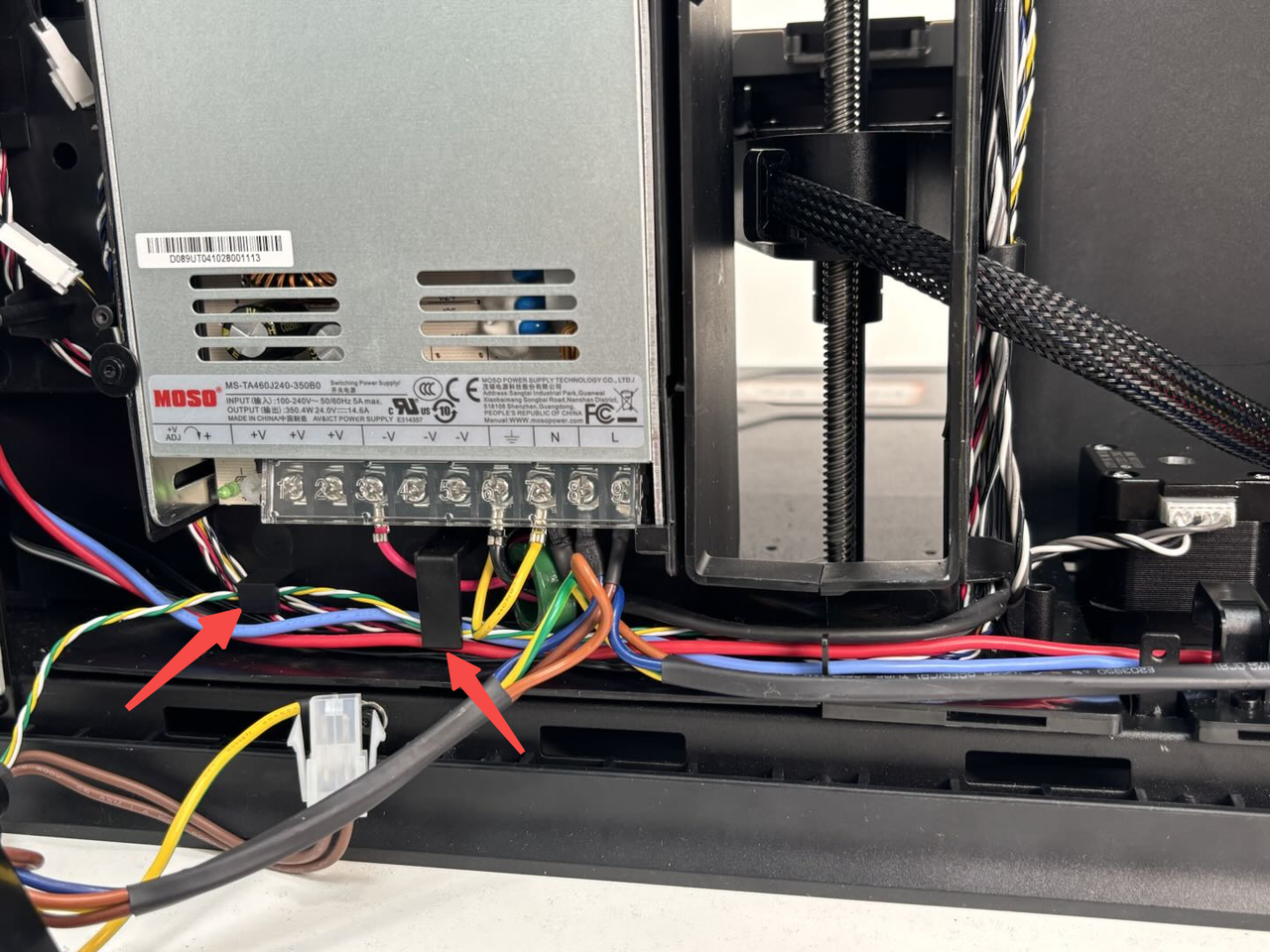

Gire suavemente el tornillo en sentido horario en el agujero de tornillo, luego ajuste la dirección de los dos cables de tierra para que apunten hacia arriba y finalmente apriete completamente el tornillo.
Paso 4: Instalar el panel trasero y el conducto de purga
Puede consultar la siguiente Wiki para instalar el panel trasero y el conducto de purga:
Reemplazar conducto de purga H2D
Paso 5: Instalar la llave de seguridad eléctrica
Conecte la llave de seguridad eléctrica de nuevo a la impresora.
Verificar la funcionalidad
Encienda la impresora y verifique si puede arrancar normalmente.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
