Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para las modelos H2S y H2C.
Lente láser y concentrador de aire
Modelos de impresoras aplicables
Bambu Lab H2DL
¿Cuándo utilizar?
Reemplace el lente láser o el concentrador de aire cuando se detecte contaminación o desgaste.
Herramientas y materiales necesarios
Llave hexagonal H2.0 Socket impreso-10mm o pinzas
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos o cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre este guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Retirada del concentrador de aire y lente láser viejos
1. Retire el concentrador de aire

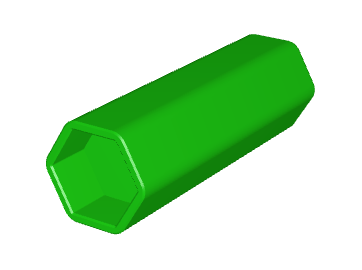

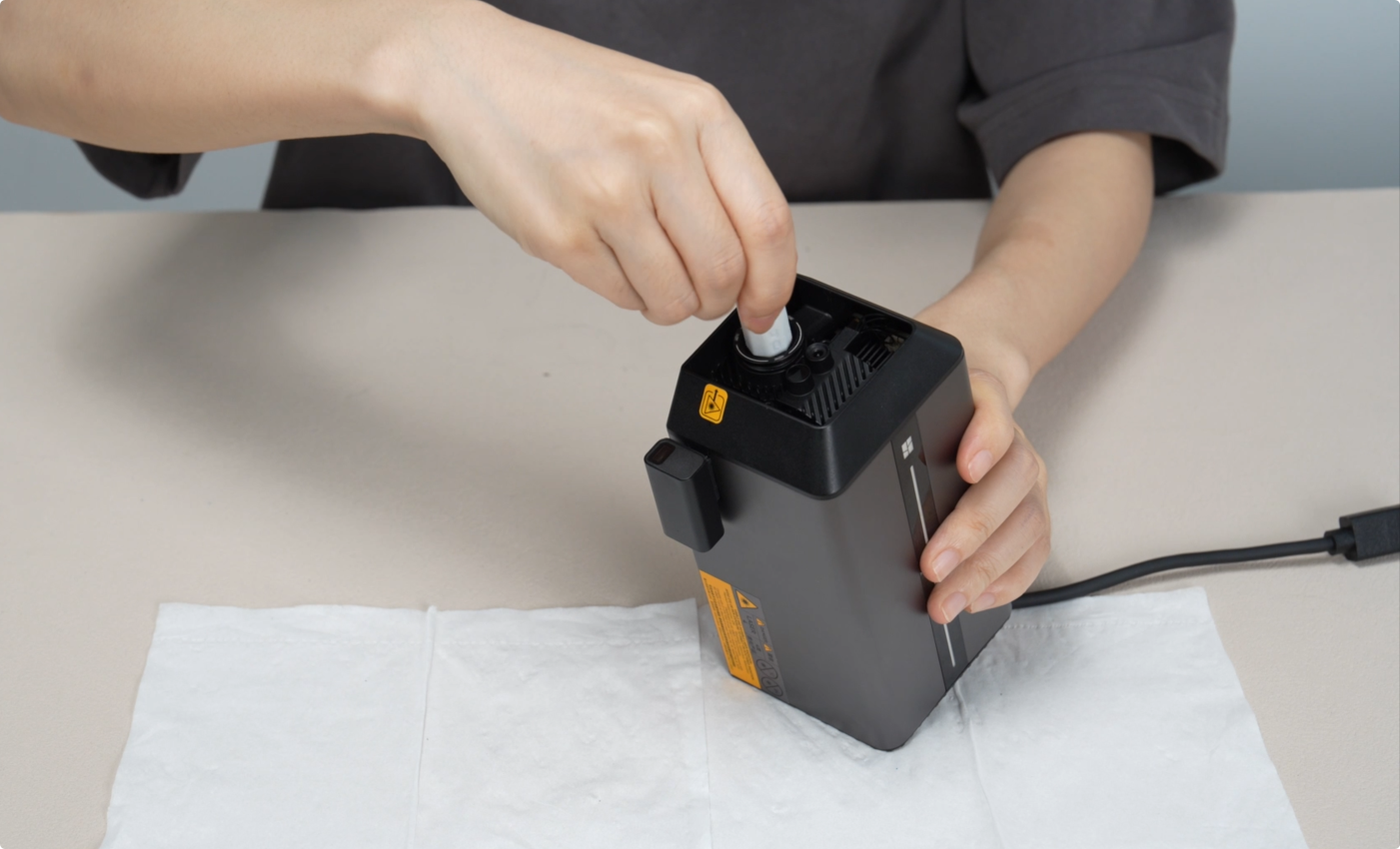

Puede usar la herramienta de socket impresa para aflojar el concentrador de aire girándolo en sentido antihorario.

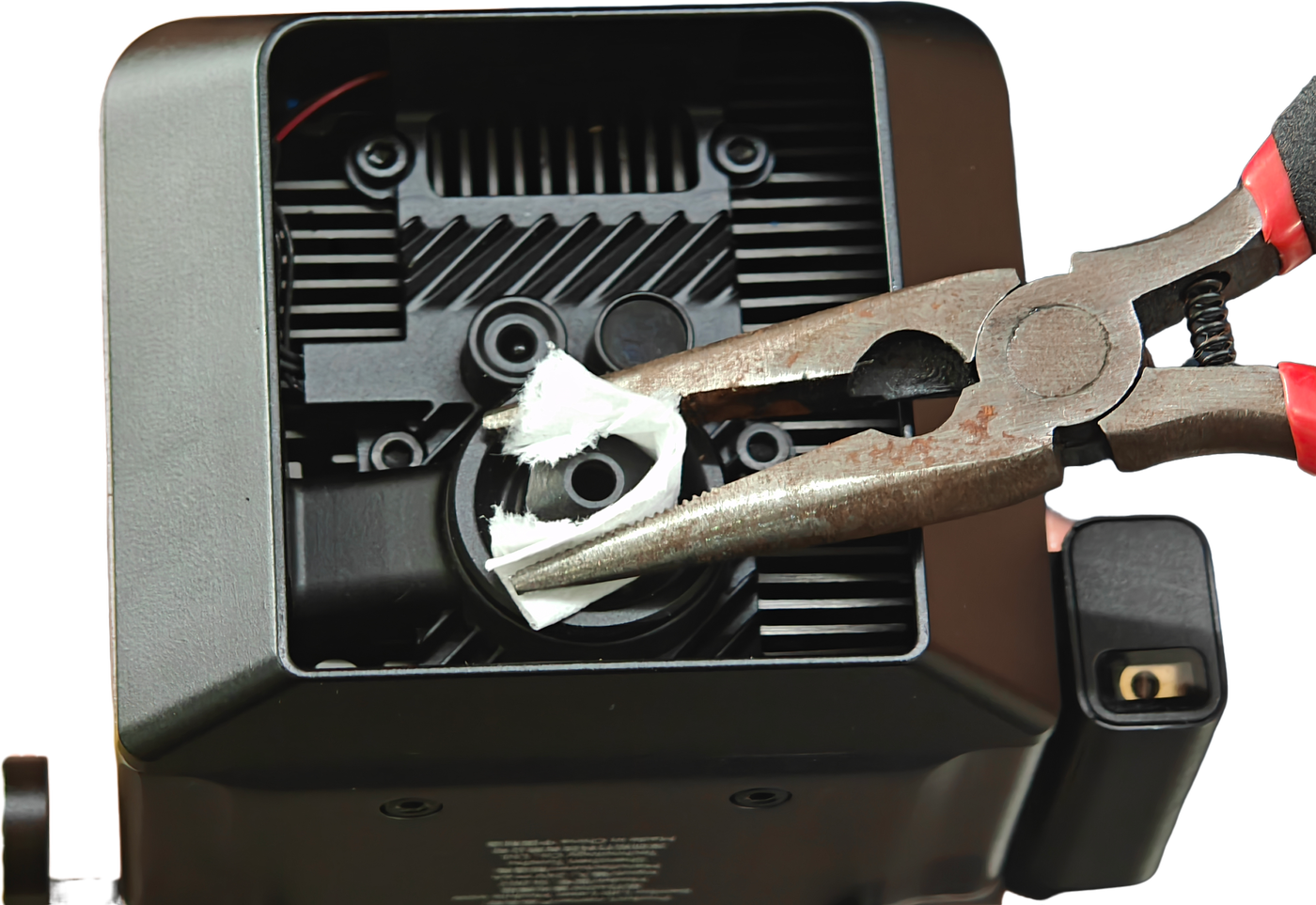

Si no ha impreso previamente la herramienta de socket correspondiente, también puede usar pinzas para aflojarlo en sentido antihorario. Se recomienda colocar un paño entre las pinzas y el concentrador de aire para evitar rayar la superficie.

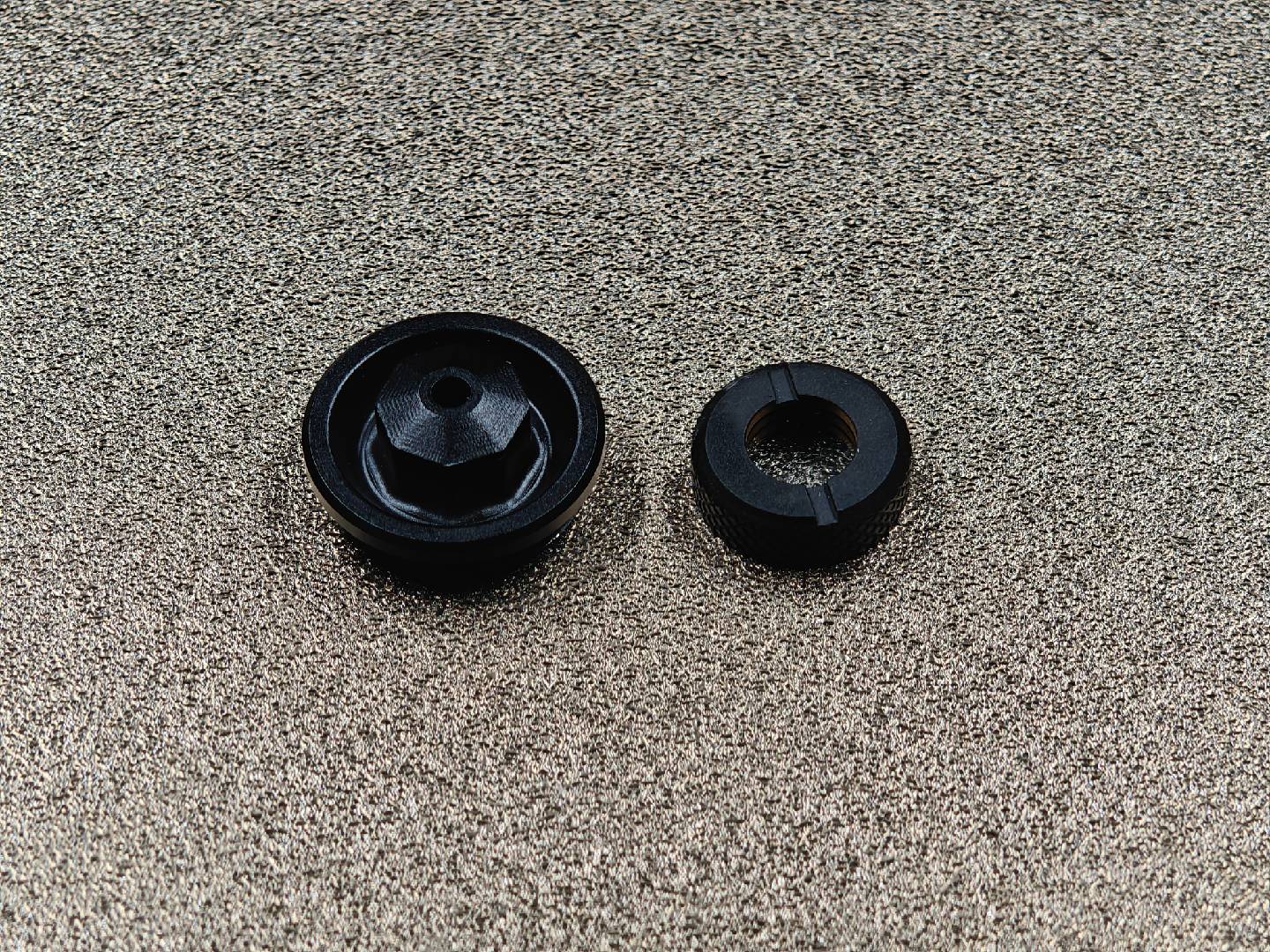

Una vez aflojado, el concentrador de aire puede retirarse como se muestra a continuación.
2. Retire el lente láser

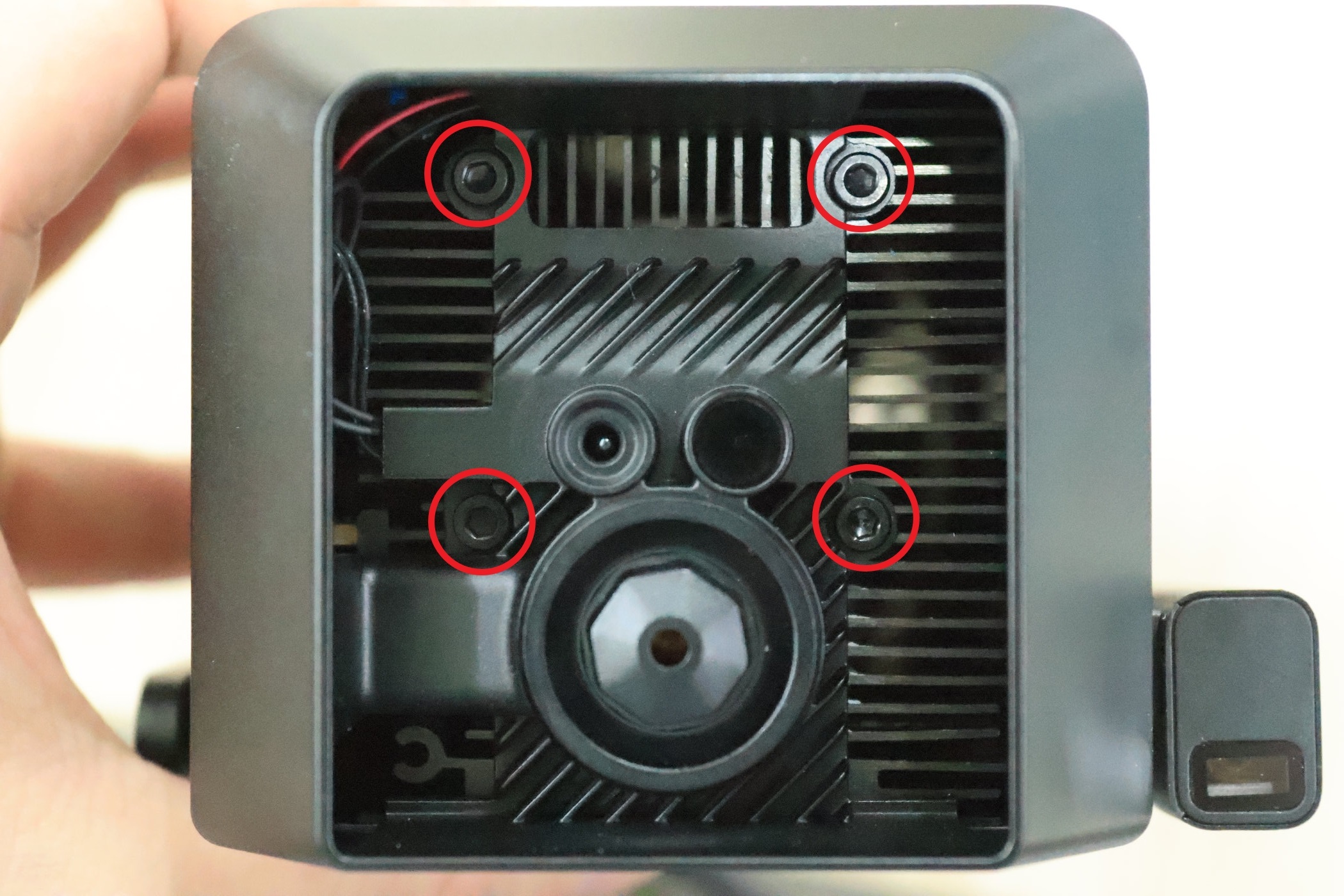

Antes de retirar el lente láser, retire primero la cubierta de protección del módulo láser. Afloje los cuatro tornillos de fijación (M2.5x5) de la cubierta, como se muestra a continuación.

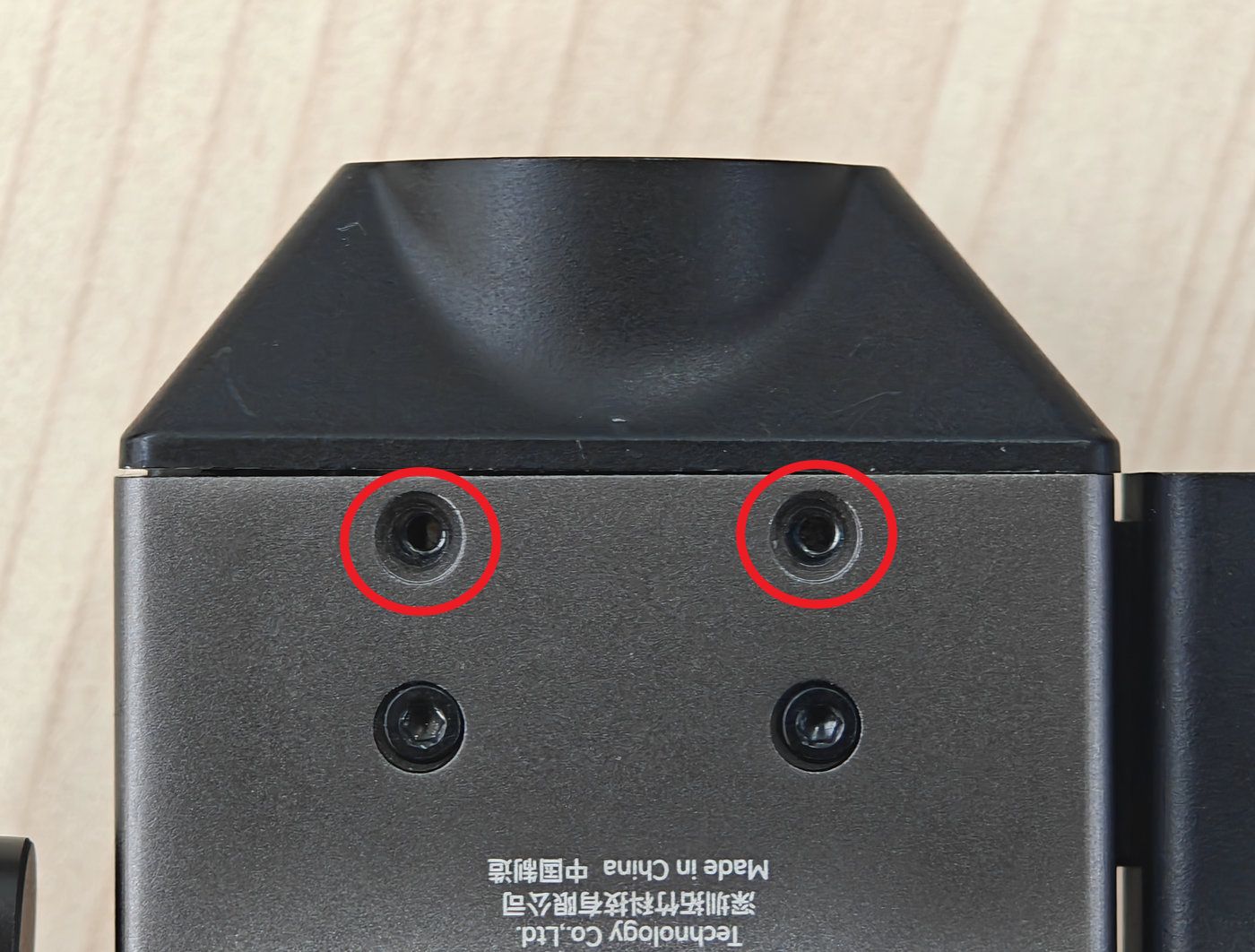

Si está utilizando el módulo láser de 10W, también deberá retirar los dos tornillos de fijación laterales (M2.5x5).

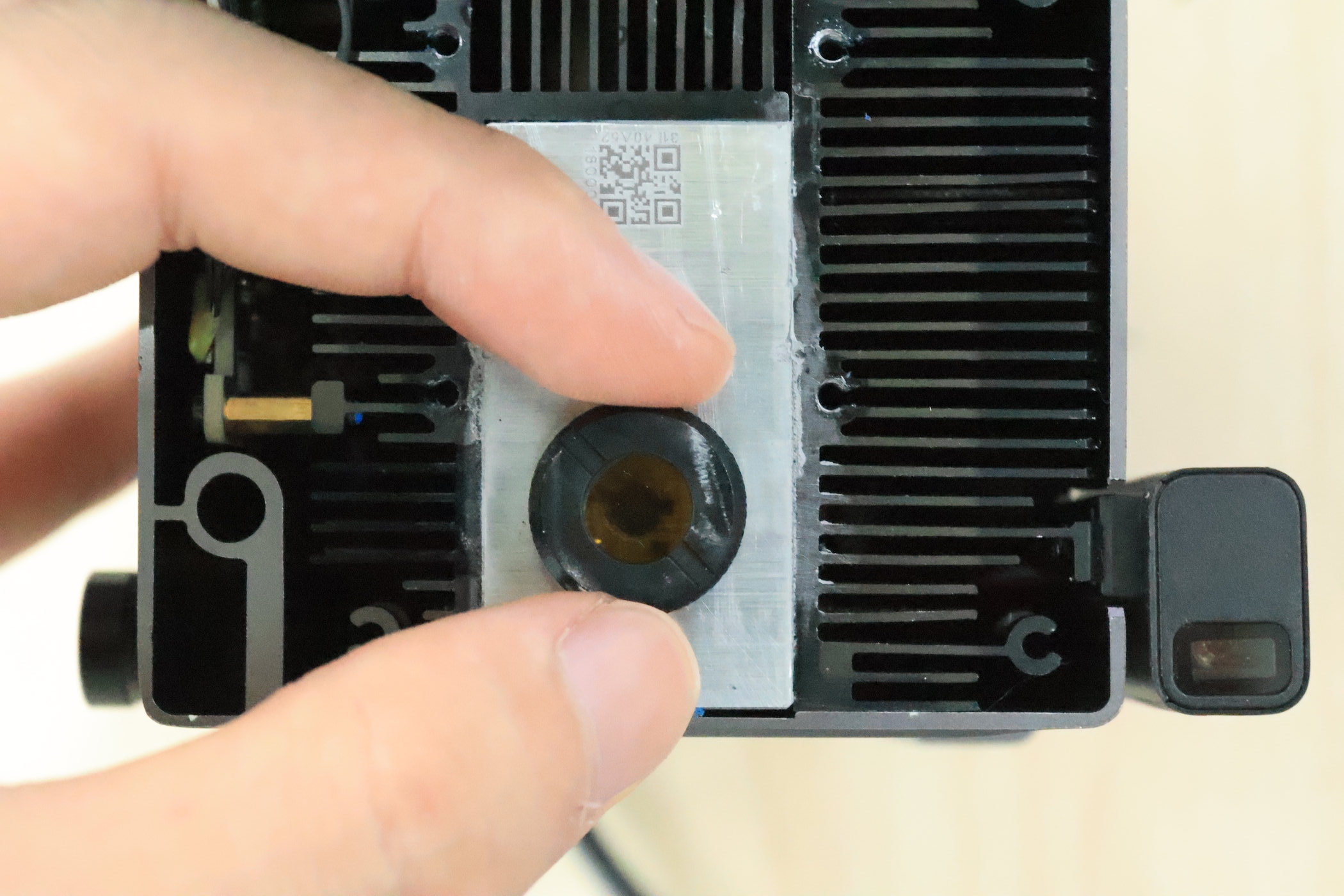

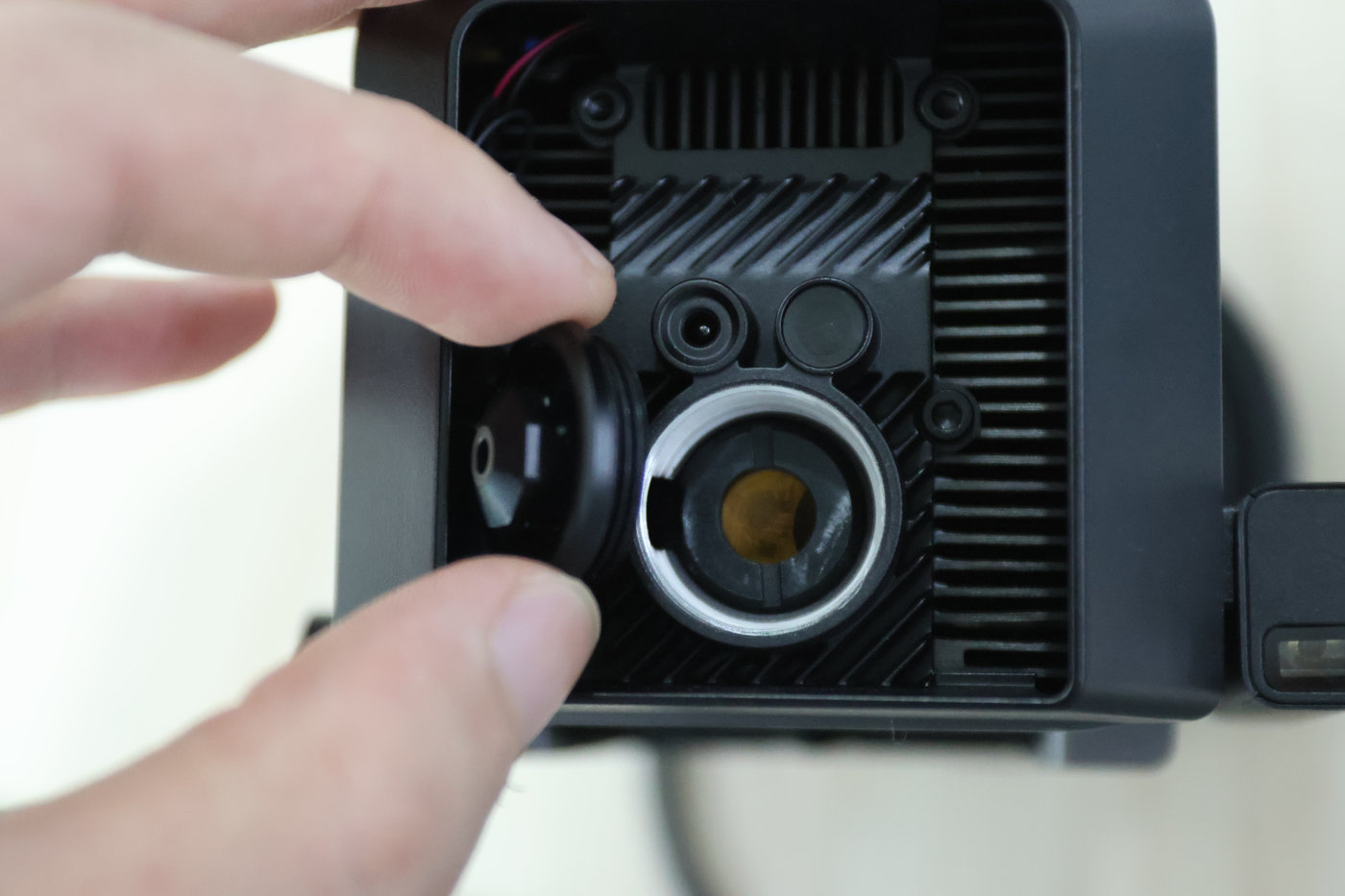

Después de abrir la cubierta de protección, gire el lente láser en sentido antihorario para retirarlo.
No toque el lente del módulo láser después de retirarlo para evitar contaminación.
Instalación del nuevo concentrador de aire y lente láser
1. Instale el lente láser

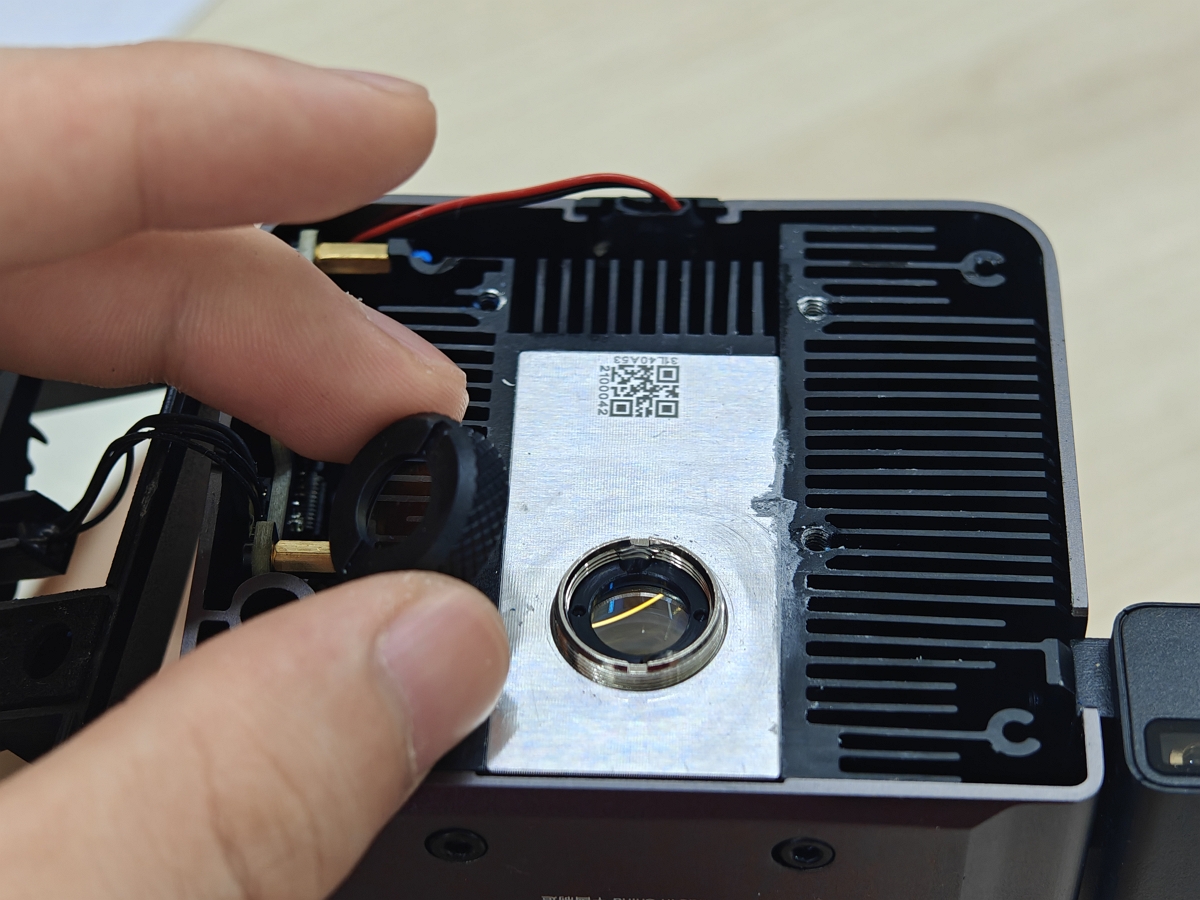

Gire el nuevo lente láser en sentido horario hasta que quede firmemente ajustado.

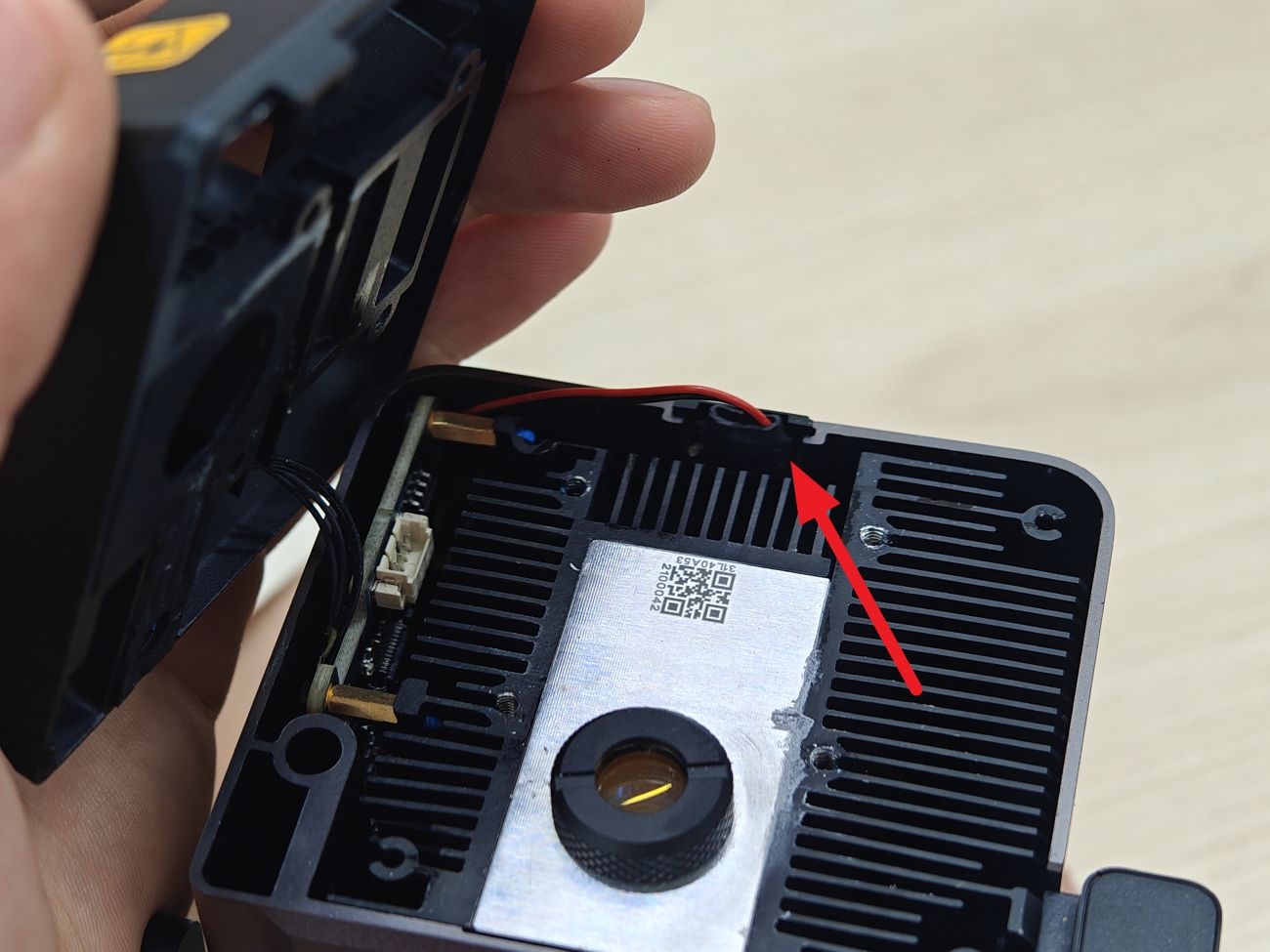

Al volver a instalar la cubierta de protección, tenga cuidado con los cables y asegúrese de que nada quede atrapado.
A continuación, apriete los cuatro tornillos para completar el reemplazo del lente láser.
Si está utilizando el módulo láser de 10W, también debe apretar los dos tornillos de fijación laterales.
2. Instale el concentrador de aire
De manera similar, use la herramienta de socket o pinzas para girar el concentrador de aire en sentido horario hasta que quede firmemente ajustado.
Nota: Evite sobretensar, ya que podría provocar desgaste de roscas.
