Nota: Esta página utiliza la impresora H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Fuente de alimentación
El módulo de alimentación de la impresora H2D es un convertidor de potencia con voltaje de entrada AC 100-240V y voltaje de salida DC 24V. Suministra energía a toda la impresora excepto a la cama caliente.
Las piezas de repuesto de la fuente de alimentación incluyen lo siguiente:
-
Fuente de alimentación *1
-
Tornillos BTW3x6 *2 (utilizados para fijar la fuente de alimentación)
Cuándo reemplazar
Es necesario reemplazar la fuente de alimentación si el voltaje de salida es anómalo o si hay signos evidentes de componentes quemados en la placa de la fuente.
Herramientas y materiales necesarios
-
Fuente de alimentación nueva
-
Llave Allen H2.0
-
Destornillador de cruz
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la fuente de alimentación H2D (se recomienda guardar los tornillos removidos para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos de la impresora y el cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone alambres y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Retirar la fuente de alimentación
Paso 1: Retirar el panel trasero
Puede consultar esta Wiki para retirar el panel trasero de la impresora:
Paso 2: Desconectar los cables de alimentación
Una vez levantada la cubierta protectora transparente, utilice un destornillador de cruz para aflojar los tornillos de fijación de los conectores de la fuente de alimentación (no es necesario retirarlos por completo; solo aflojarlos). Luego, extraiga los cables hacia abajo para retirarlos.

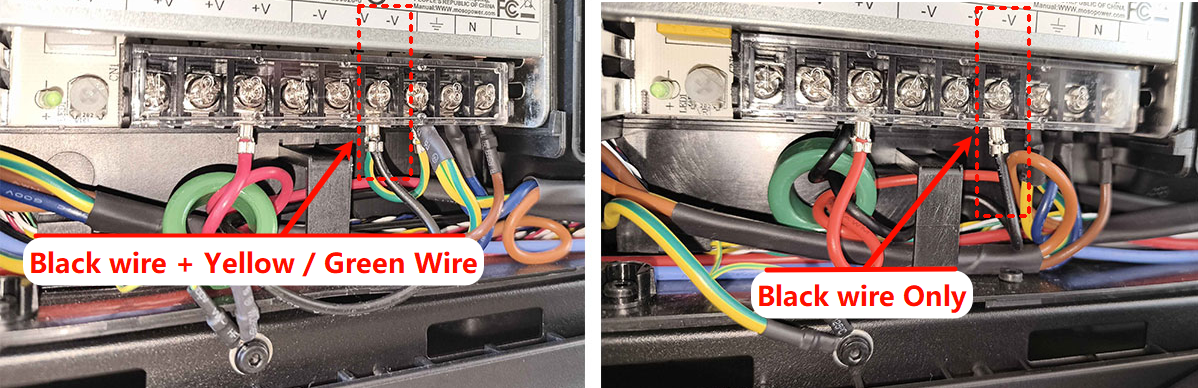

ℹ️ Nota: Algunas impresoras de la serie H2 tienen un cable negro y un cable amarillo/verde unidos mediante un crimp y conectados al terminal (-V) de la Fuente de Alimentación. Otras versiones utilizan solo un cable negro conectado al terminal (-V). Ambas configuraciones funcionan de la misma manera, ya que ambos cables están en el mismo crimp, por lo que el desmontaje es idéntico.
Paso 3: Retirar la fuente de alimentación

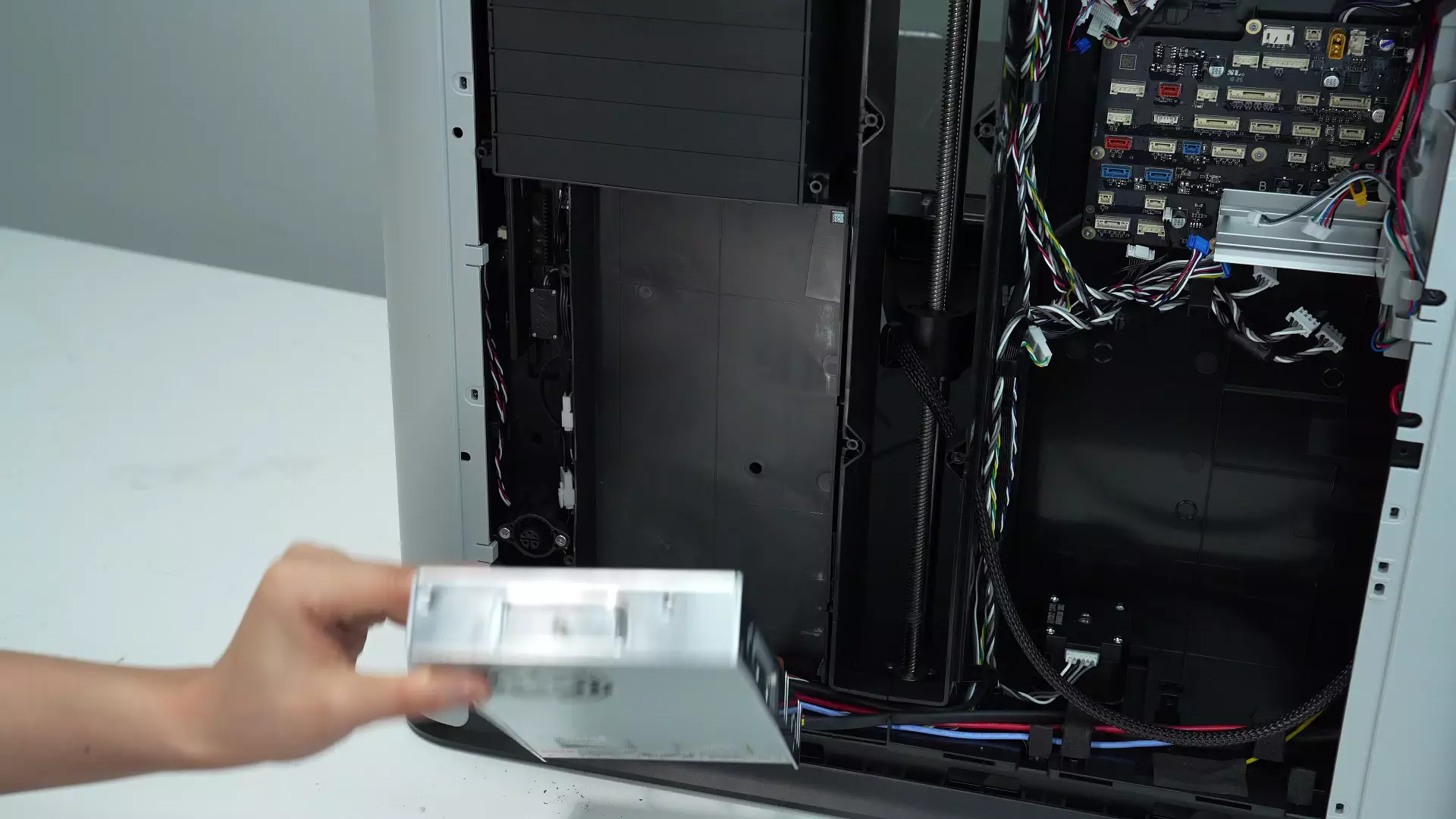

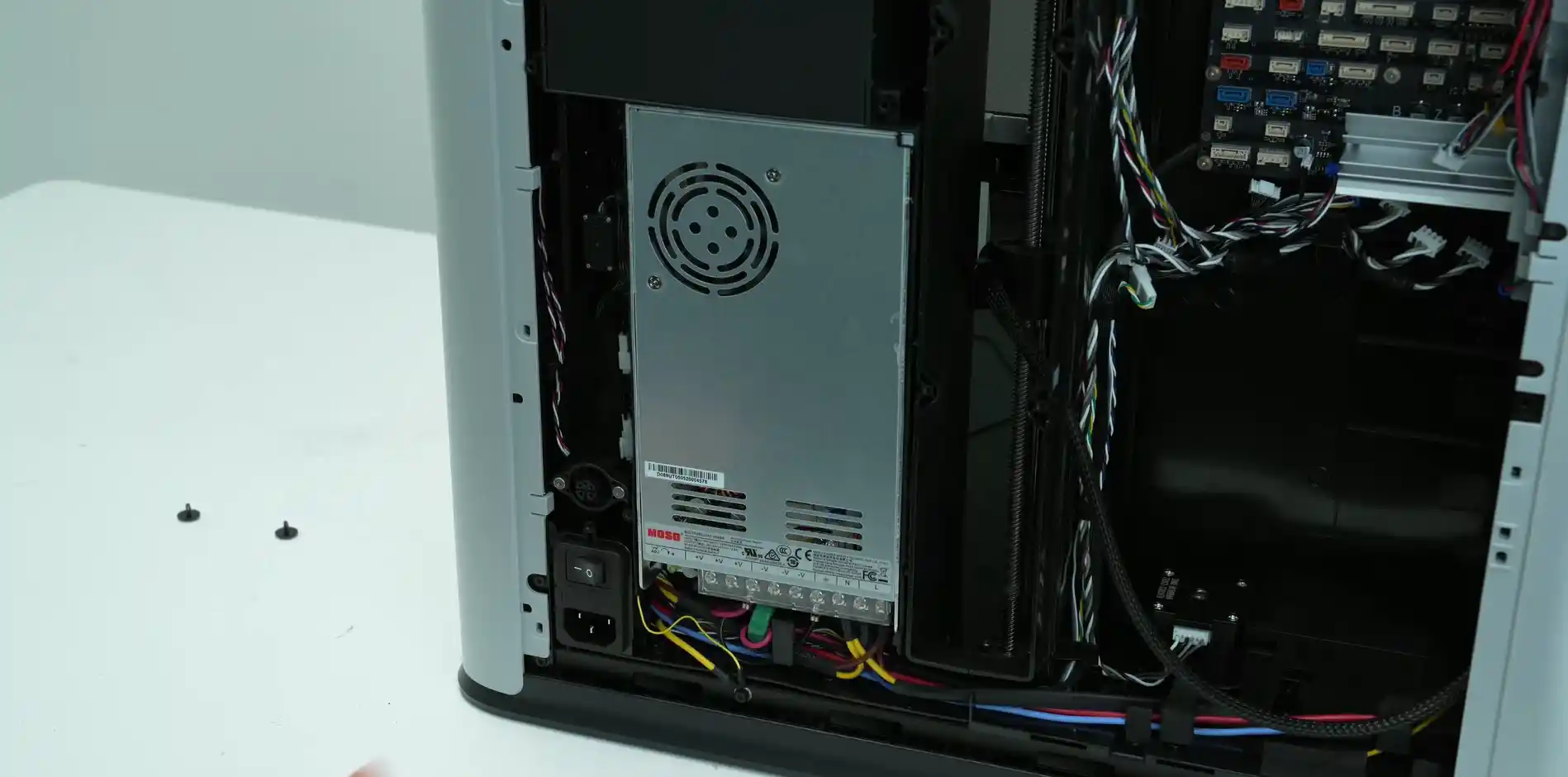

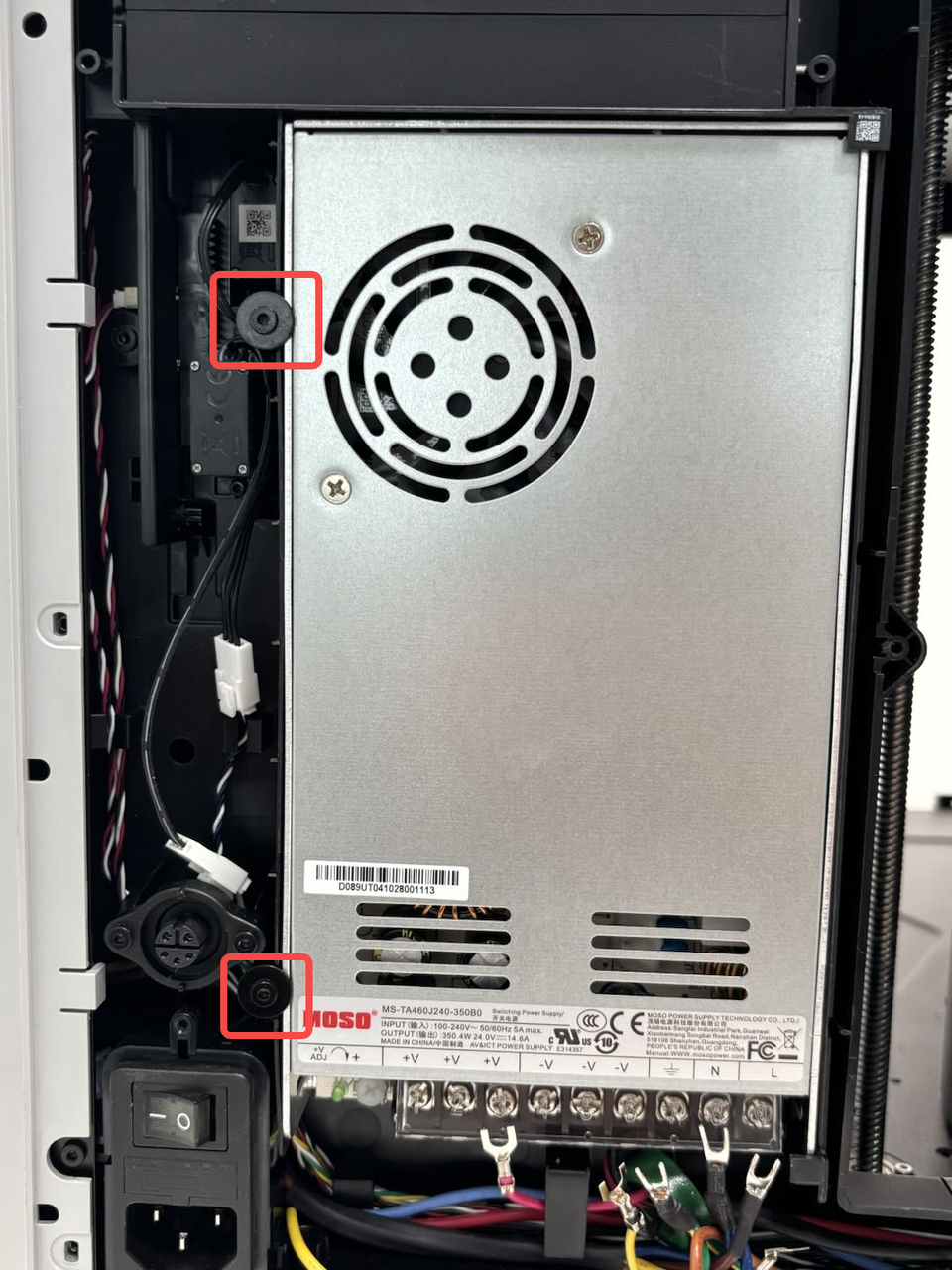

Utilice una llave Allen H2.0 para retirar los 2 tornillos de fijación (BTW3x6). Luego, levante la fuente de alimentación desde el lado izquierdo (el lado donde se retiraron los tornillos) y extraigala.
Este paso requiere cierta fuerza para retirar la fuente de alimentación. Una vez que el lado izquierdo está desconectado, la fuente de alimentación puede retirarse completamente.
Instalar la fuente de alimentación
Paso 1: Instalar la fuente de alimentación
Método 1:

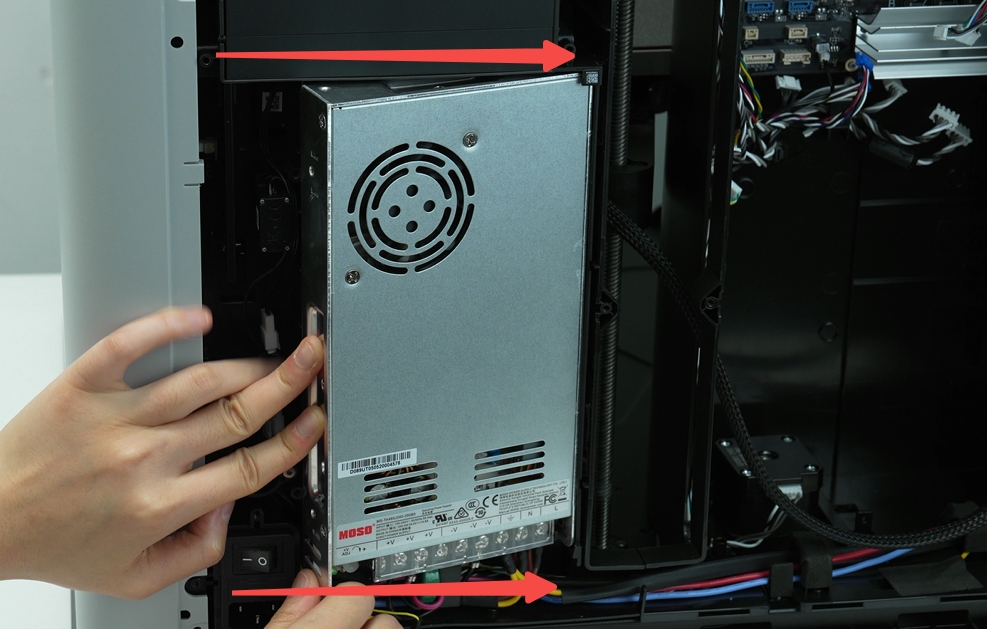

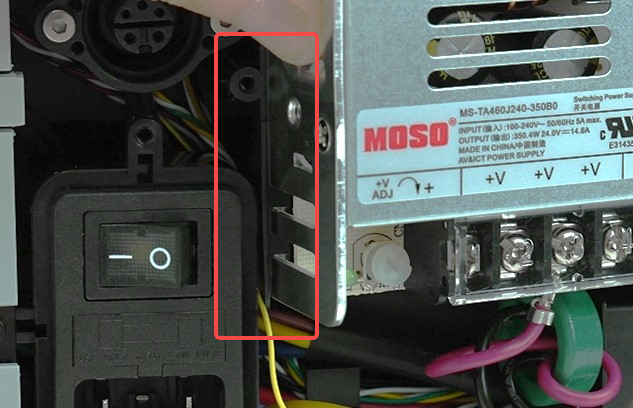

Presione firmemente el revestimiento interno hacia el lado derecho.
Cuando el revestimiento se deforme ligeramente, el módulo de alimentación se bloqueará en una posición específica.

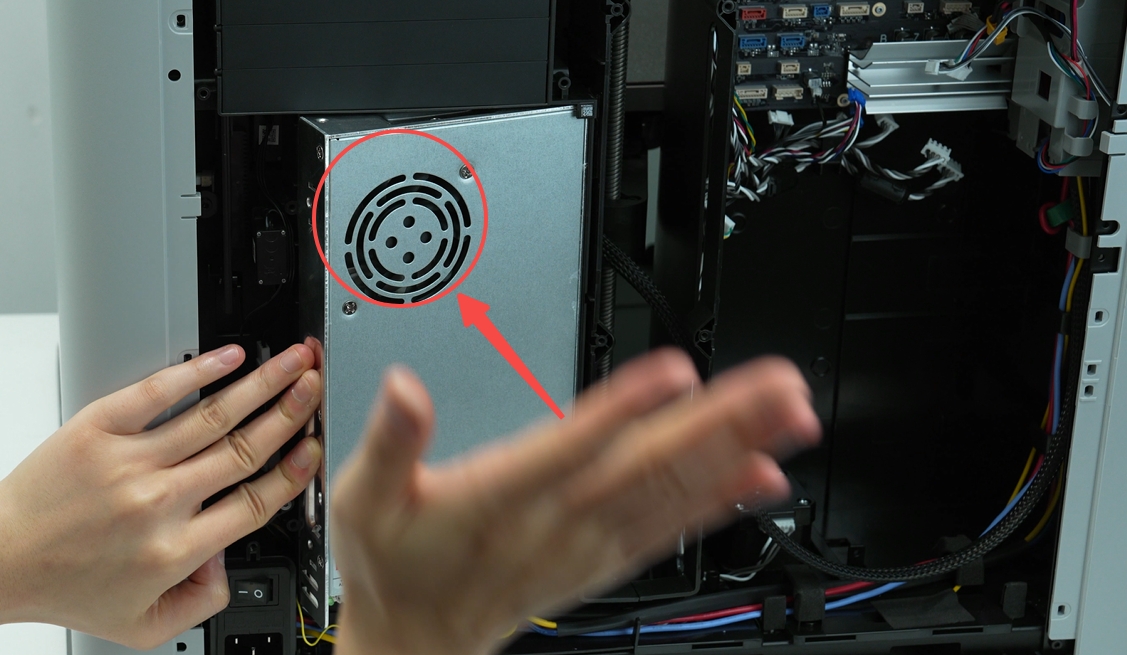

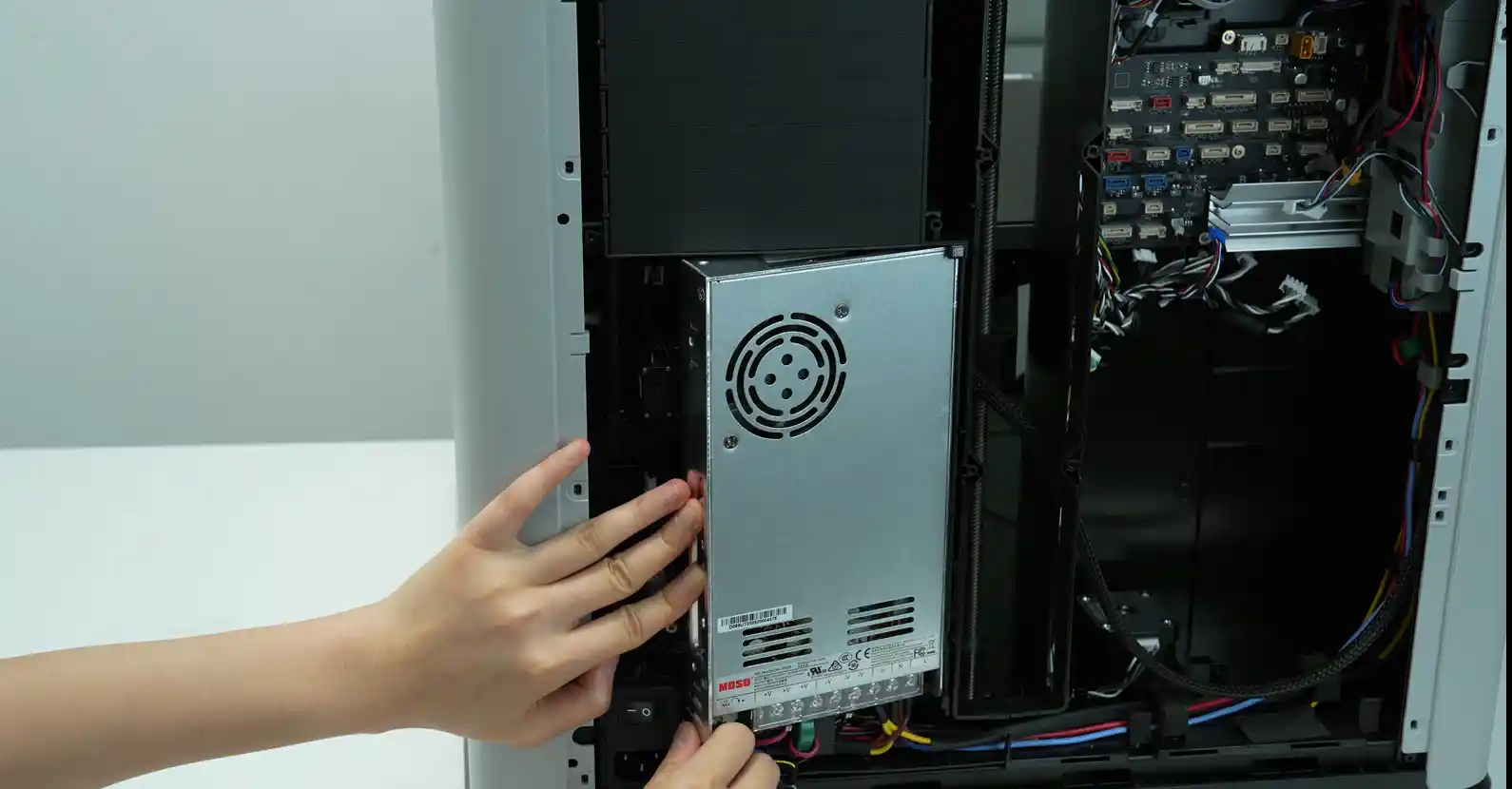

Coloque cuidadosamente el módulo de alimentación en su posición.

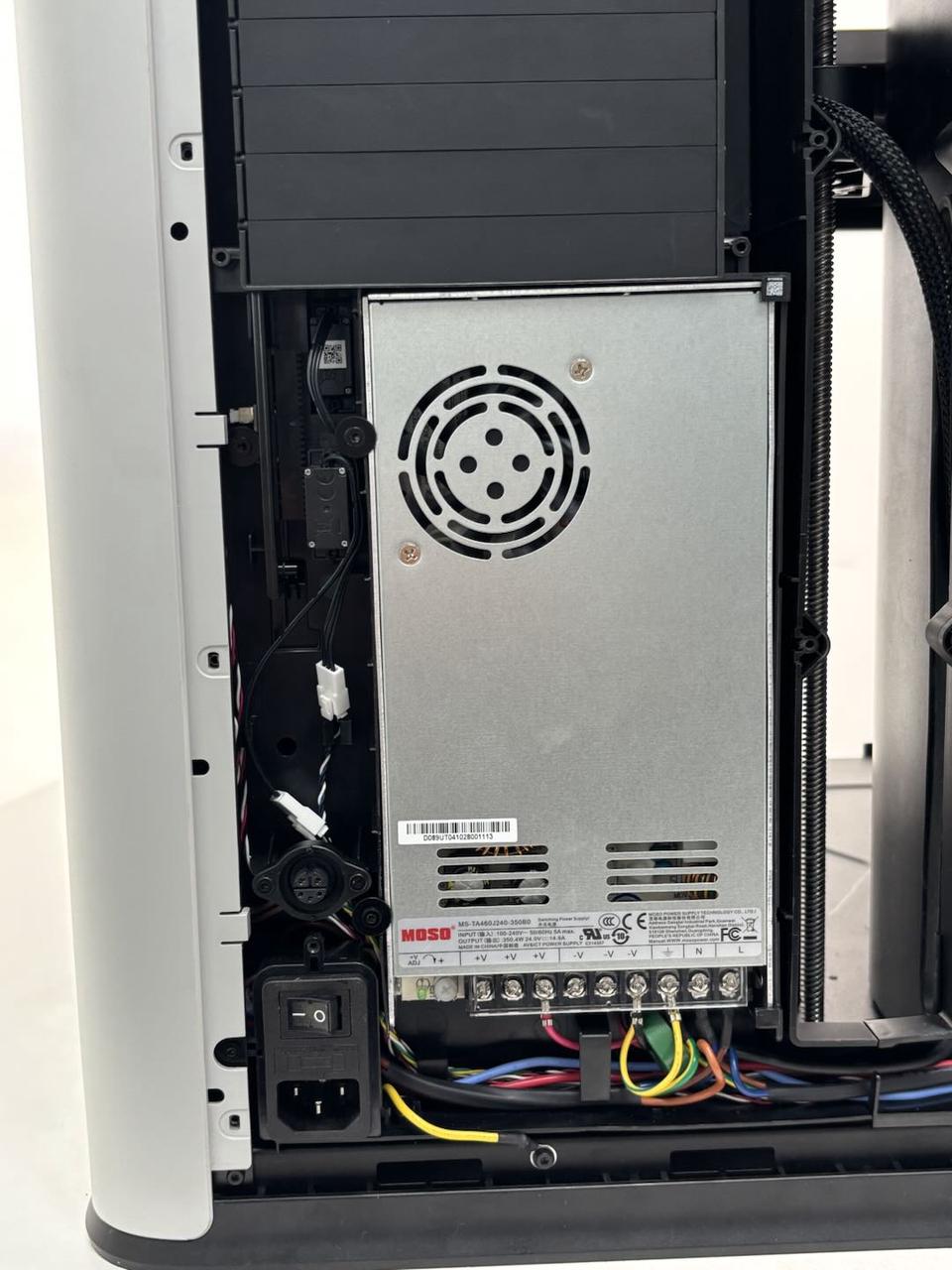

Finalmente, utilice una llave Allen H2.0 para apretar los dos tornillos de fijación (BTW3×6).
A continuación se muestra la guía animada completa.
Método 2:
Si encuentra que el Método 1 es difícil de realizar, puede intentar el Método 2.

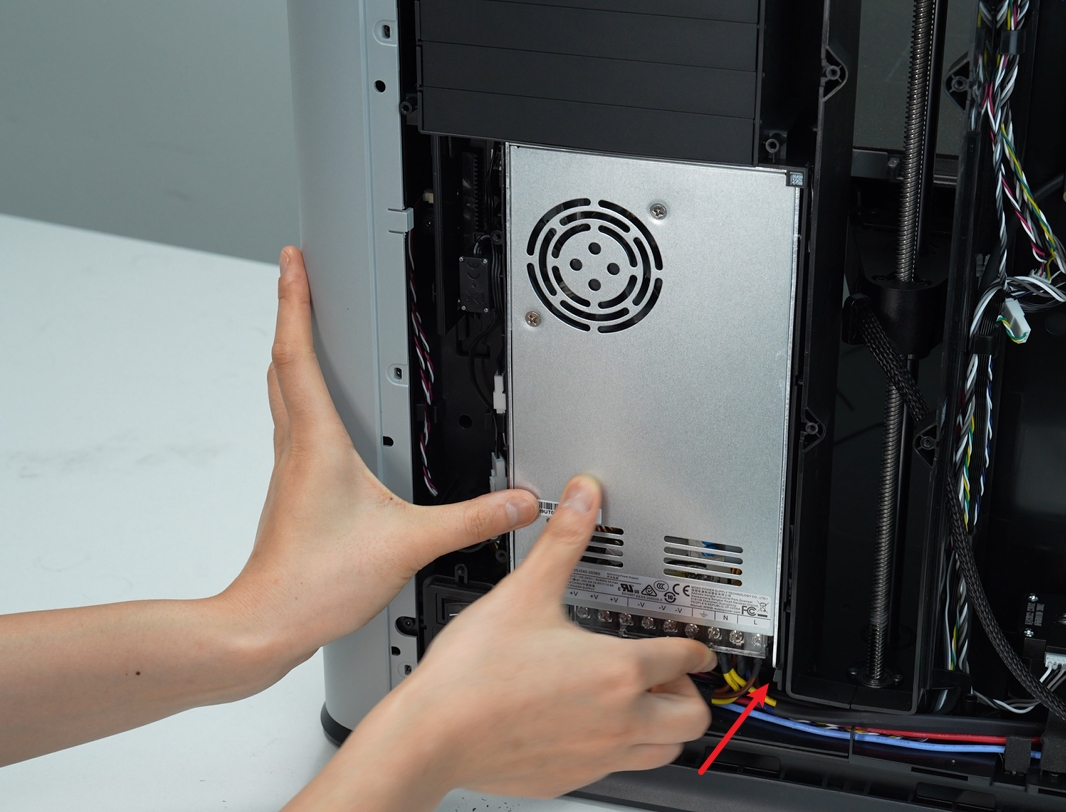

Primero, corte el clip inferior derecho del revestimiento interno, luego deslice el lado derecho del módulo de alimentación debajo del clip restante, presione firmemente el lado izquierdo en el revestimiento y finalmente apriete los dos tornillos de fijación (BTW3×6) con una llave Allen H2.0.
Paso 2: Conectar los cables de alimentación

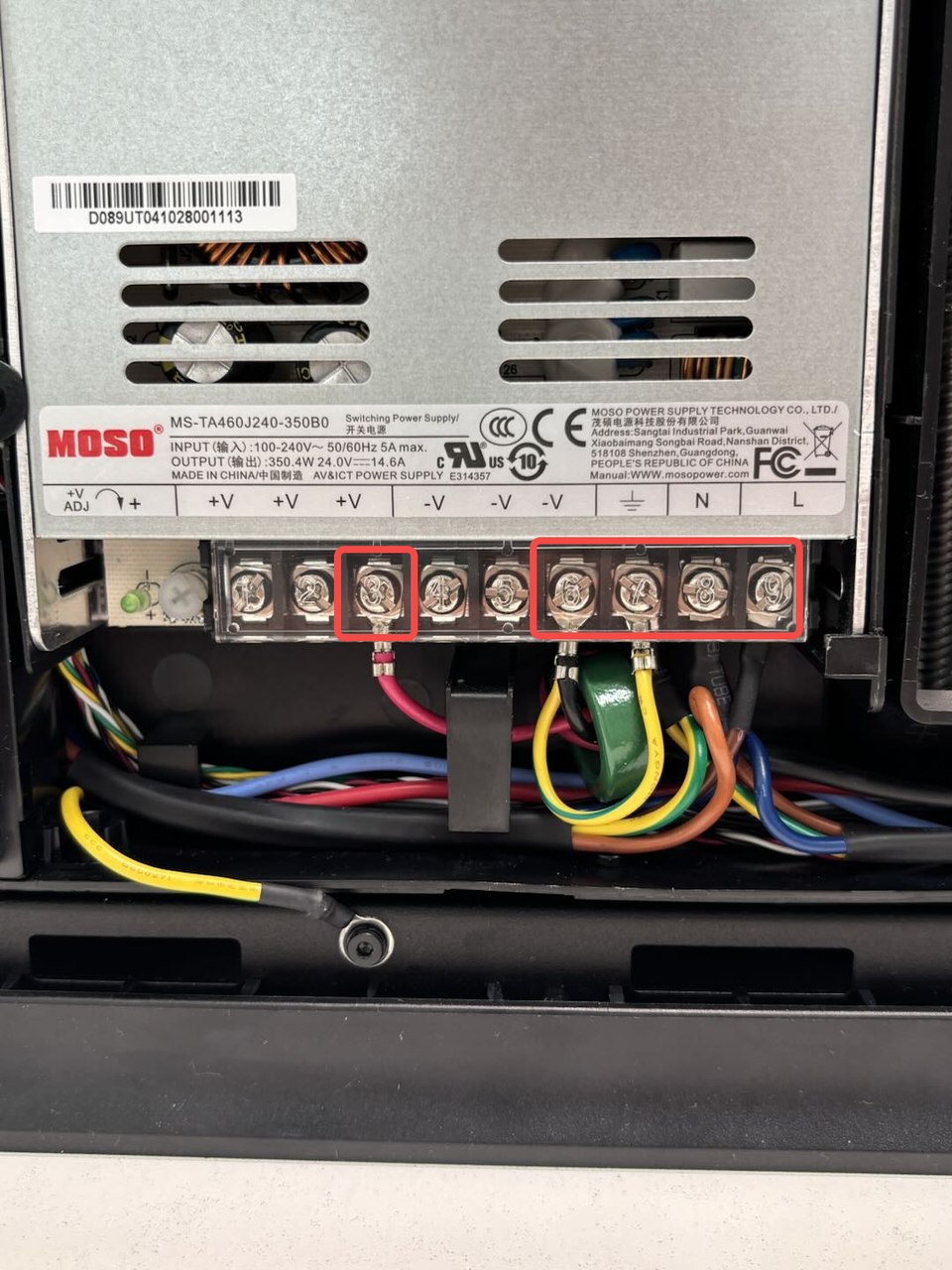

Conecte los cables a la fuente de alimentación según la imagen a continuación. Utilice un destornillador de cruz para apretar los tornillos y luego asegure la cubierta protectora transparente.
Los colores de los cables, de izquierda a derecha, son:
-
Rojo
-
Amarillo-negro
-
Amarillo (ambos cables amarillos se conectan aquí)
-
Azul
-
Marrón
ℹ️ Nota: Algunas impresoras de la serie H2 tienen un cable negro y un cable amarillo/verde unidos mediante un crimp y conectados al terminal (-V) de la Fuente de Alimentación. Otras versiones utilizan solo un cable negro conectado al terminal (-V). Ambas configuraciones funcionan de la misma manera, ya que ambos cables están en el mismo crimp, por lo que el montaje es idéntico.
Paso 3: Instalar el panel trasero
Puede consultar esta Wiki para instalar el panel trasero de la impresora:
Verificar la funcionalidad
Conecte el cable de alimentación y encienda la fuente de alimentación. Haga clic en "Autoprueba" en la pantalla. Si no aparecen mensajes de error después de completar la autoprueba, el reemplazo fue exitoso.
Si persisten los problemas, verifique todas las conexiones e intente nuevamente. Si el problema continúa, contacte al equipo de soporte de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
