Nota: Esta página utiliza la impresora H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.

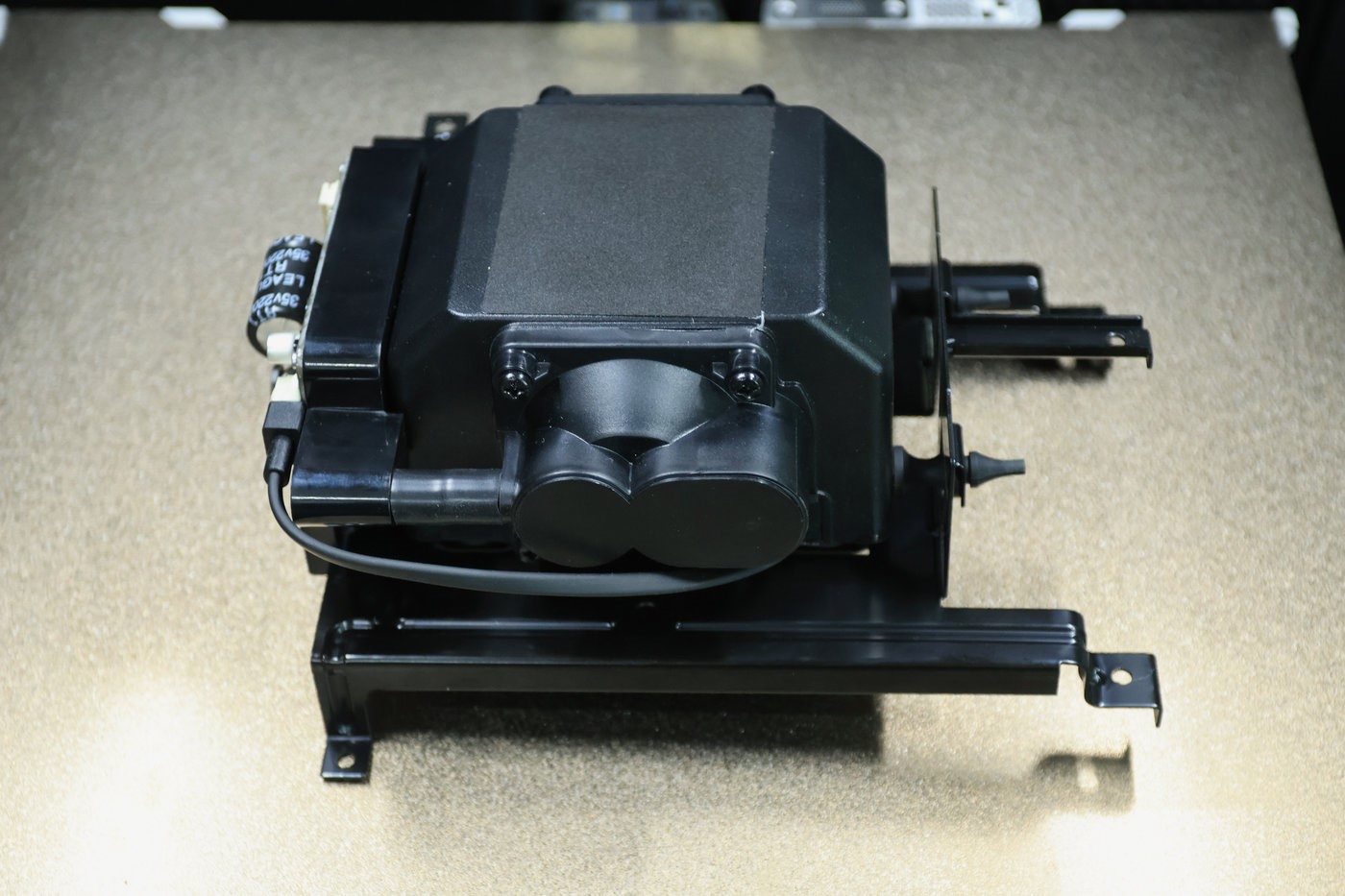

Bomba de aire integrada
Modelos de impresoras aplicables
Bambu Lab H2D, H2S y H2C.
¿Cuándo utilizar?
- Funcionalidad anómala de la bomba de aire integrada
- Falla de la bomba de aire integrada
Herramientas y materiales necesarios
Llave hexagonal H2.0
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica o cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Retirar la bomba de aire integrada
1. Retirar la placa trasera
-
Utilice una llave hexagonal H2.0 para retirar los 11 tornillos marcados con círculos rojos (ST3×6).
-
Utilice una llave hexagonal H2.0 para retirar los 12 tornillos marcados con cuadrados verdes (BT3×8).
-
Los tornillos marcados en amarillo son para asegurar el soporte externo para carrete (M3x12).
Para pasos detallados, consulte esta guía de wiki para retirar la placa trasera de la impresora H2D.
2. Desconectar cables y tubo de asistencia de aire

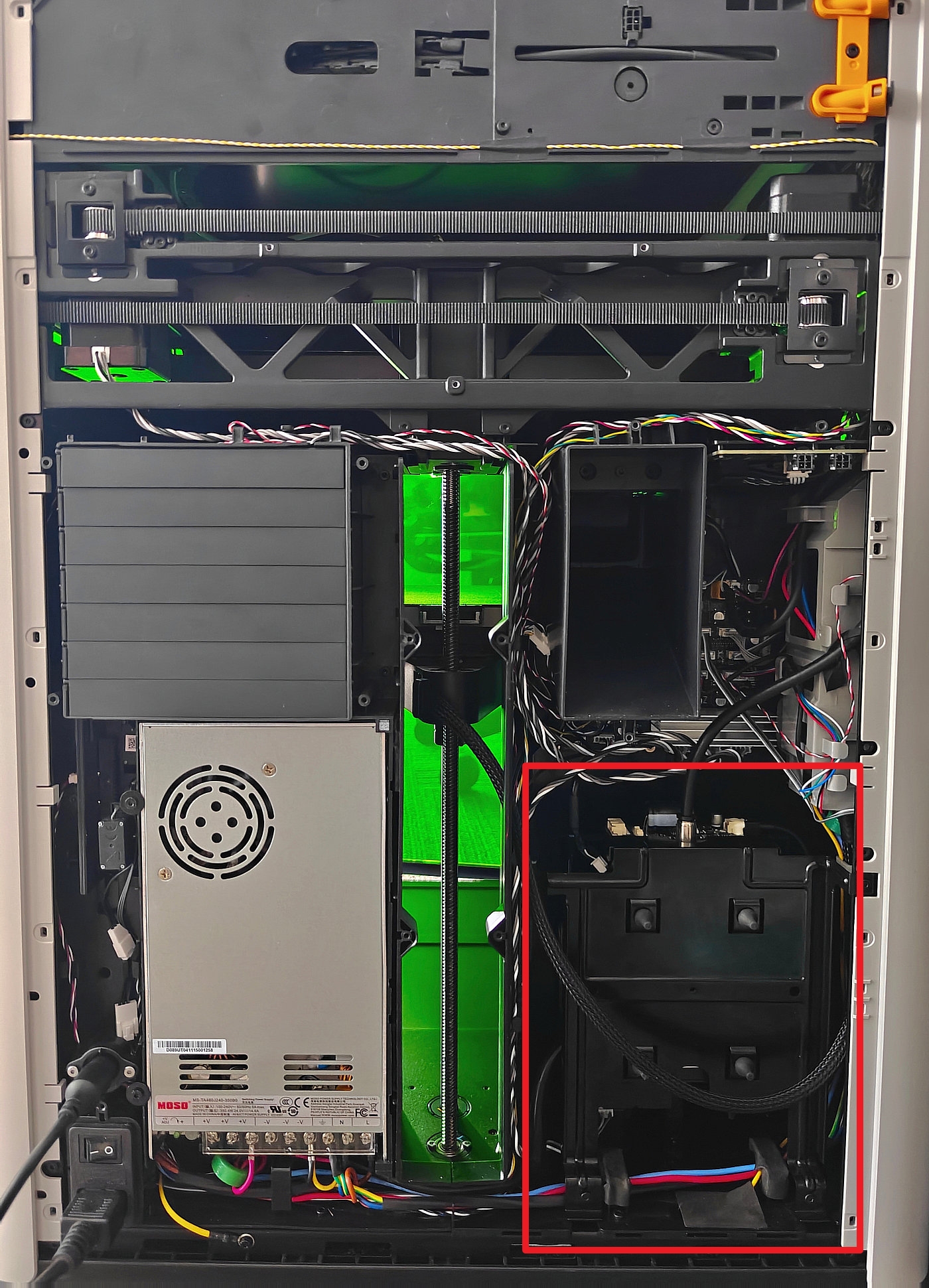

Después de abrir la placa trasera, la bomba de aire integrada se encuentra en la parte inferior derecha de la placa principal.

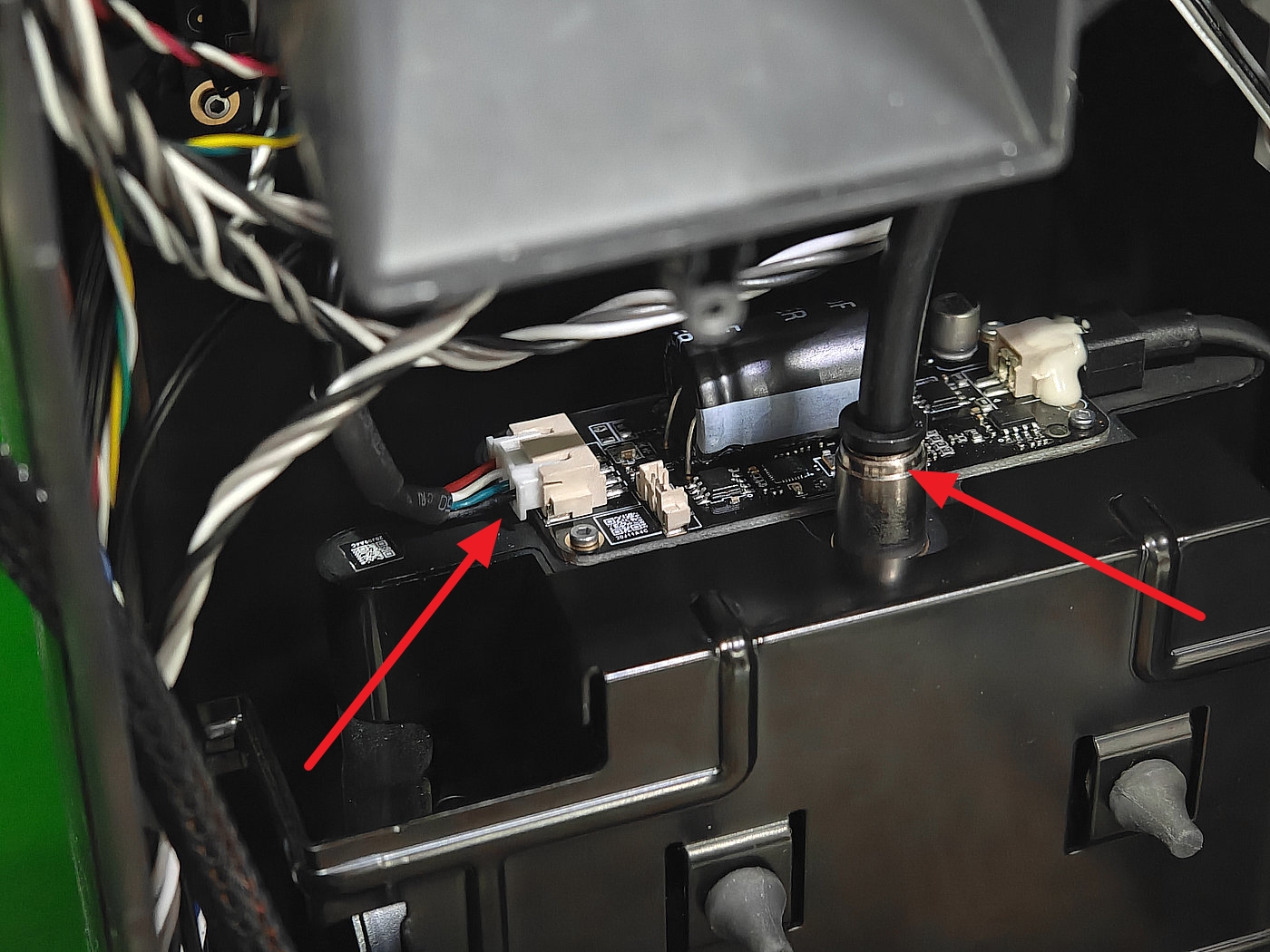

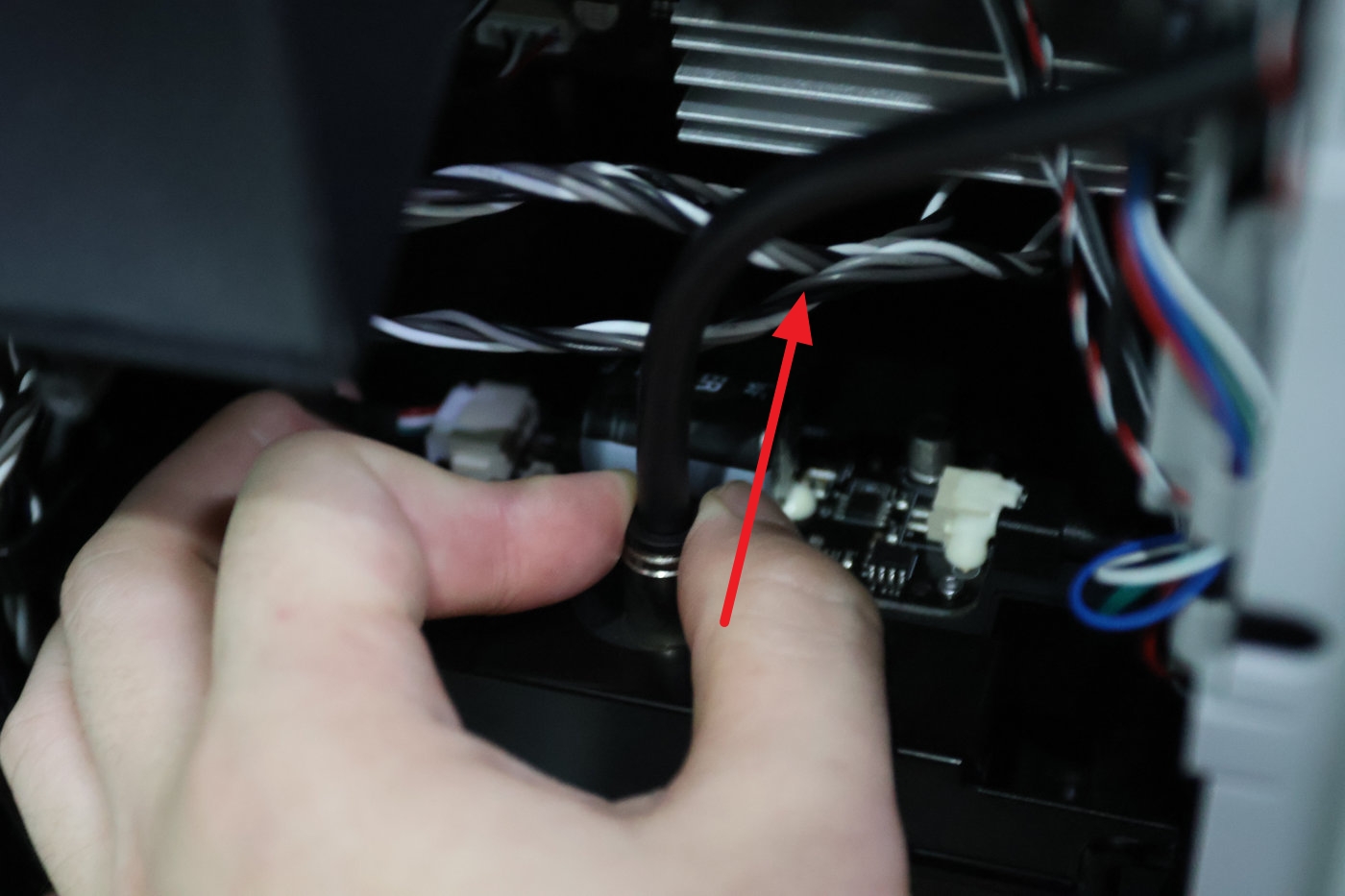

Presione el anillo negro del acoplador del tubo de asistencia de aire y tire del tubo superior de asistencia de aire verticalmente hacia arriba.

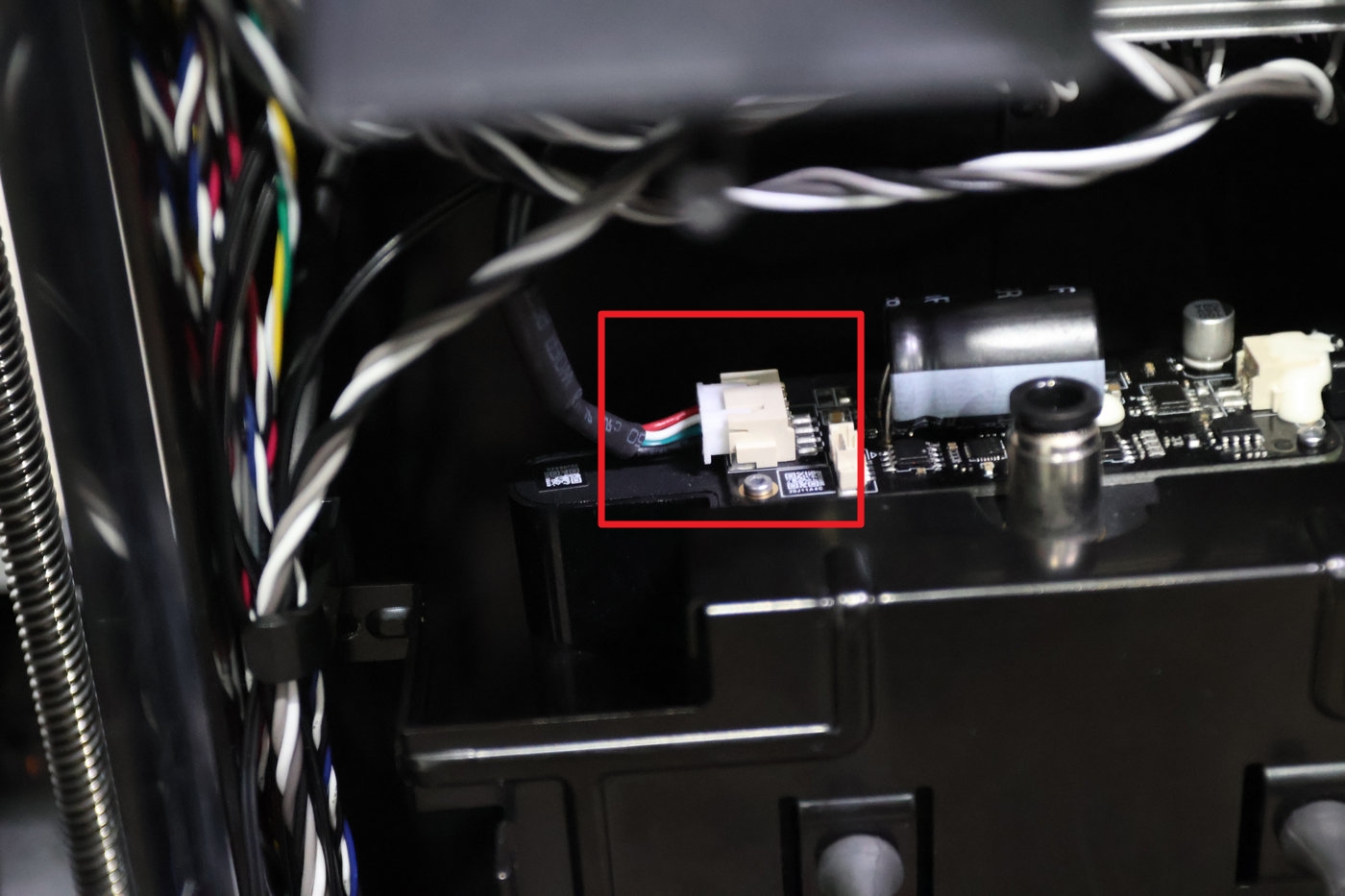

Luego, desconecte el conector de cable de alimentación de la bomba de aire integrada.
3. Retirar los tornillos de montaje de la bomba de aire integrada

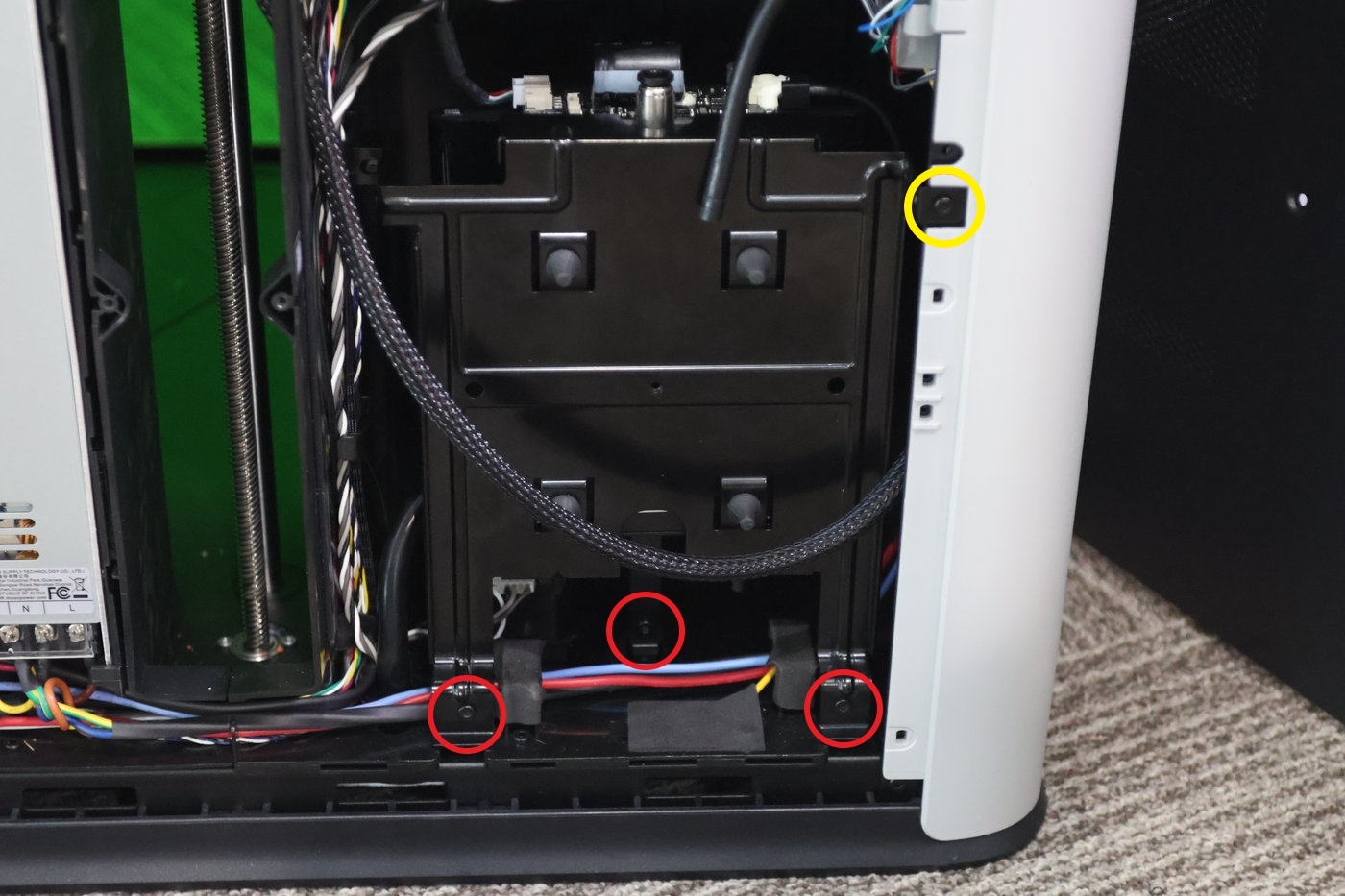

Utilice una llave hexagonal H2.0 para aflojar los tornillos de montaje inferiores y derechos.
Tornillos marcados en rojo: ST3×4.5
Tornillo marcado en amarillo: ST3×6

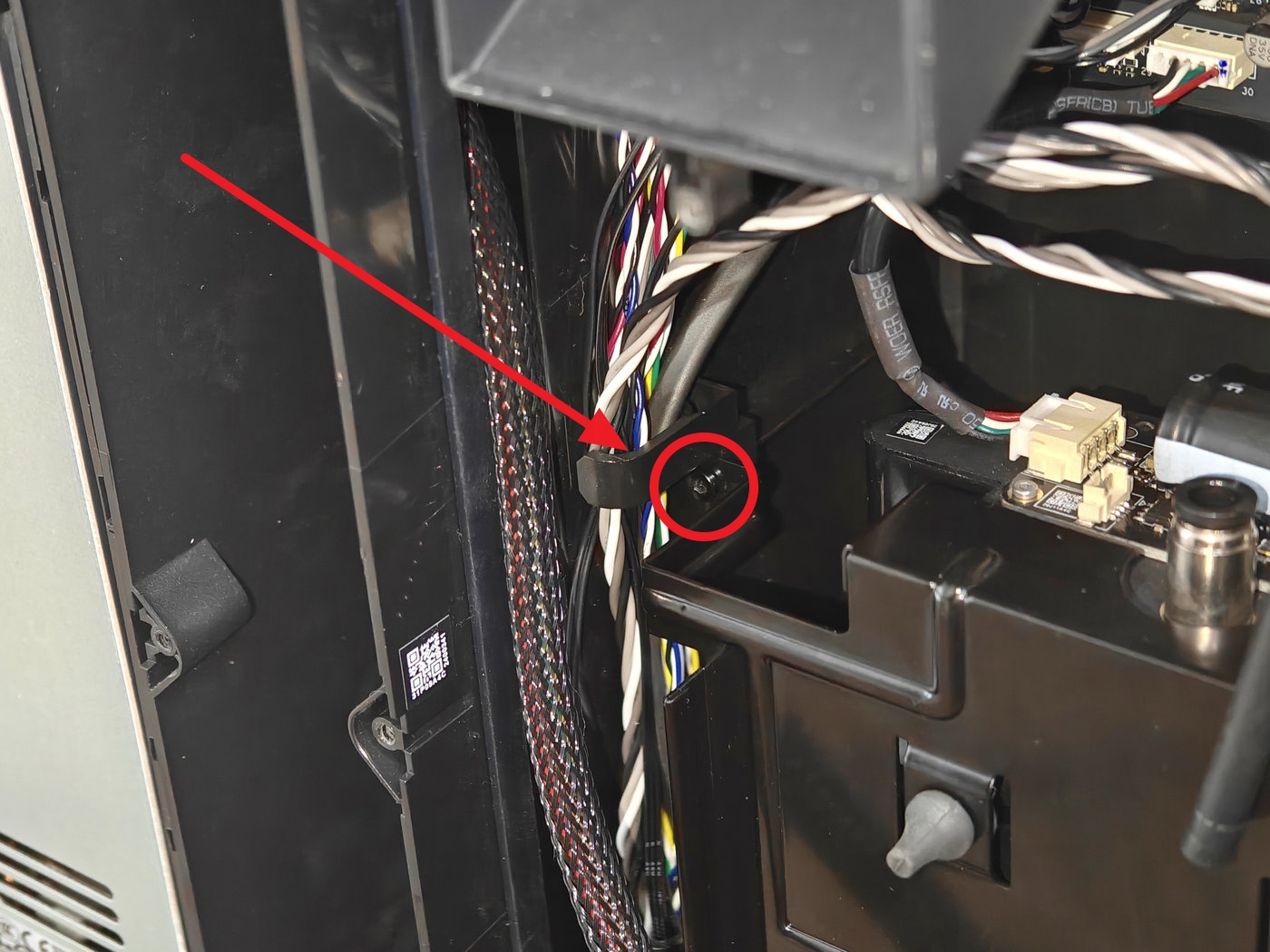

A continuación, retire el tornillo ubicado detrás del cable (BT3x6).
4. Retirar la toma de aire lateral de la bomba
Extraiga la toma corta de aire lateral de la parte inferior desde su acoplador para retirar toda la unidad de la bomba de aire integrada.

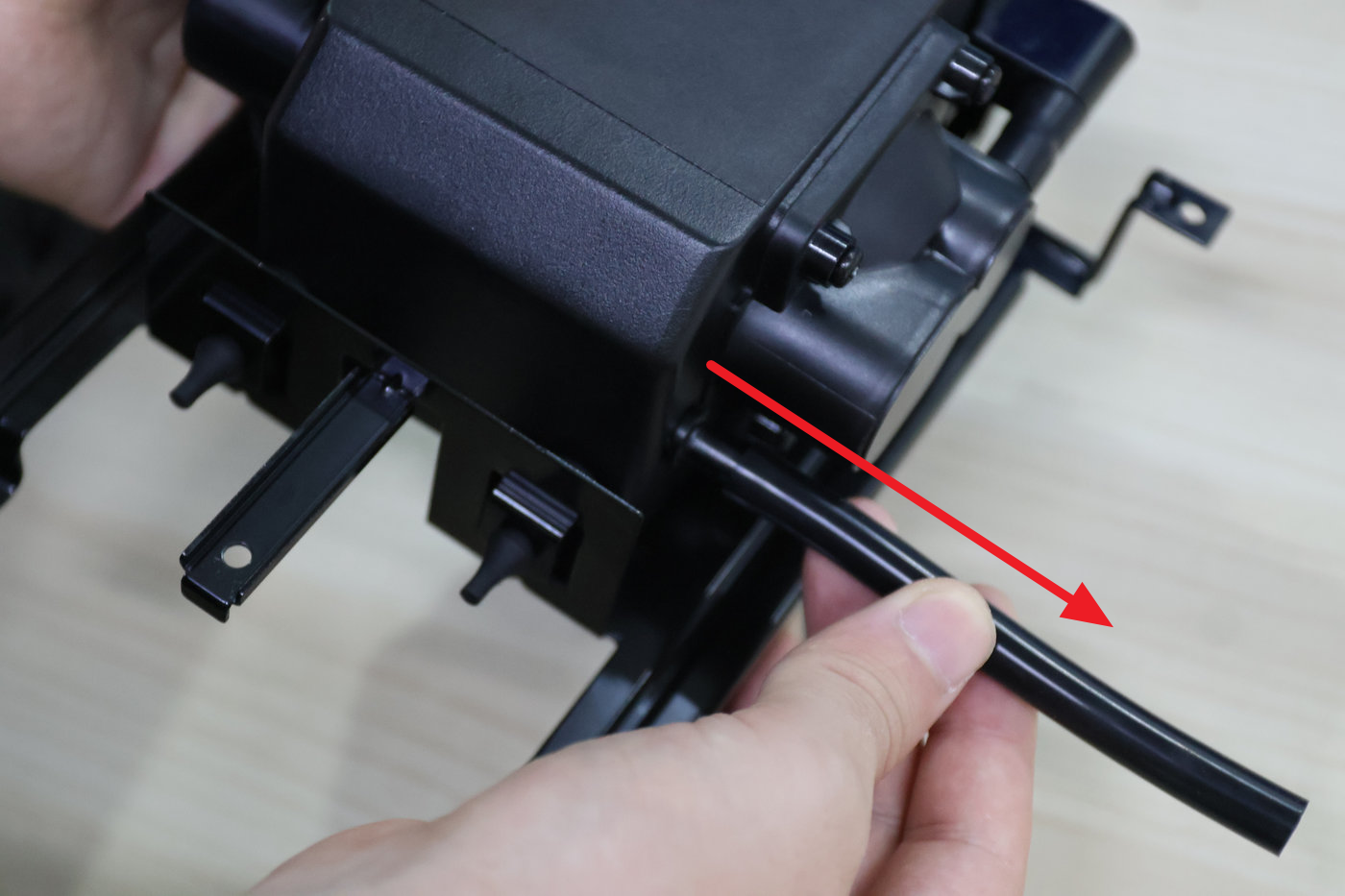

Después de retirar la bomba de aire integrada, extraiga el otro extremo del tubo de asistencia de aire de la bomba.
Instalar la bomba de aire integrada
1. Instalar la toma de aire lateral de la bomba

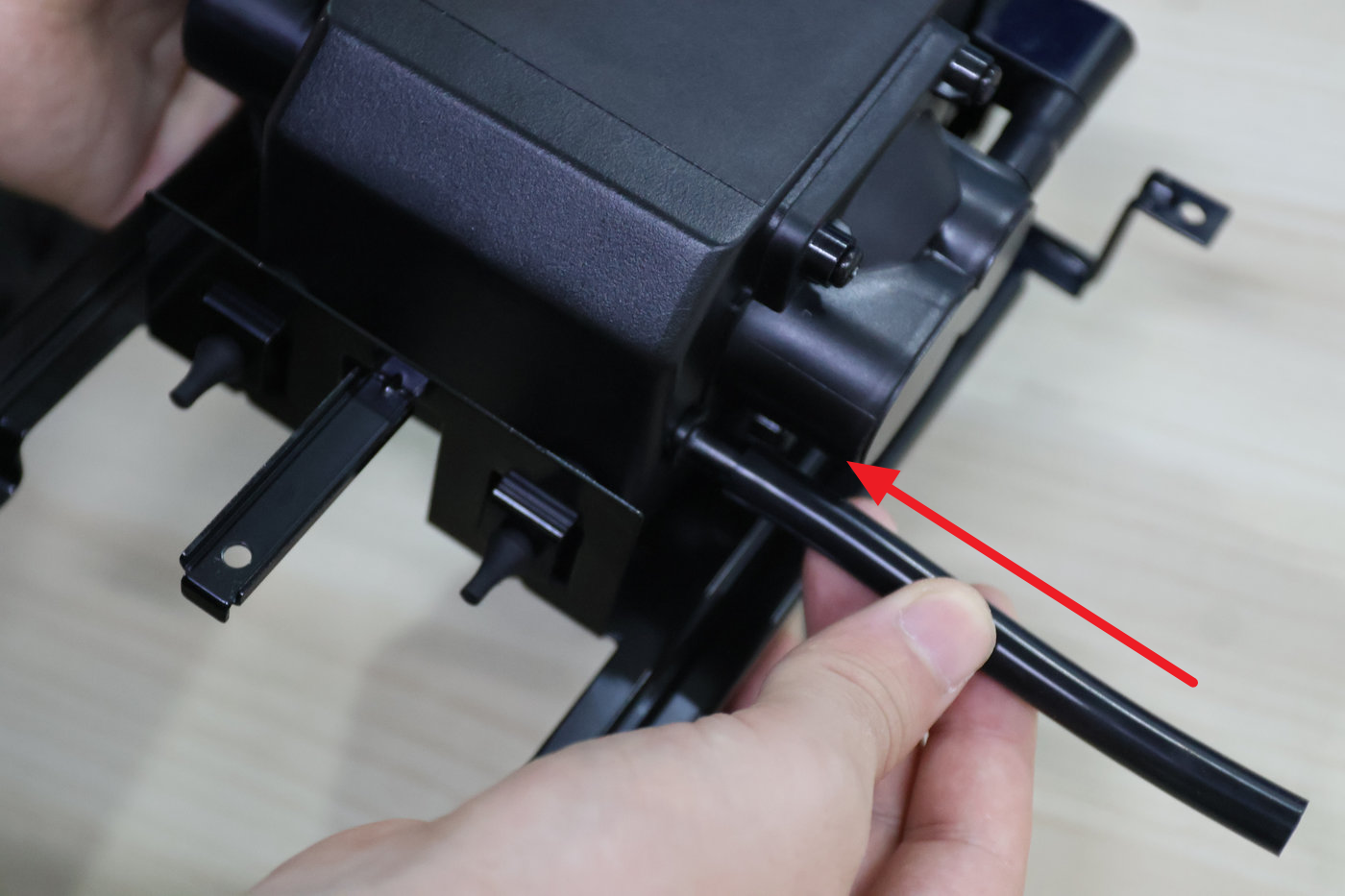

Conecte el tubo de asistencia de aire a la nueva bomba de aire integrada.

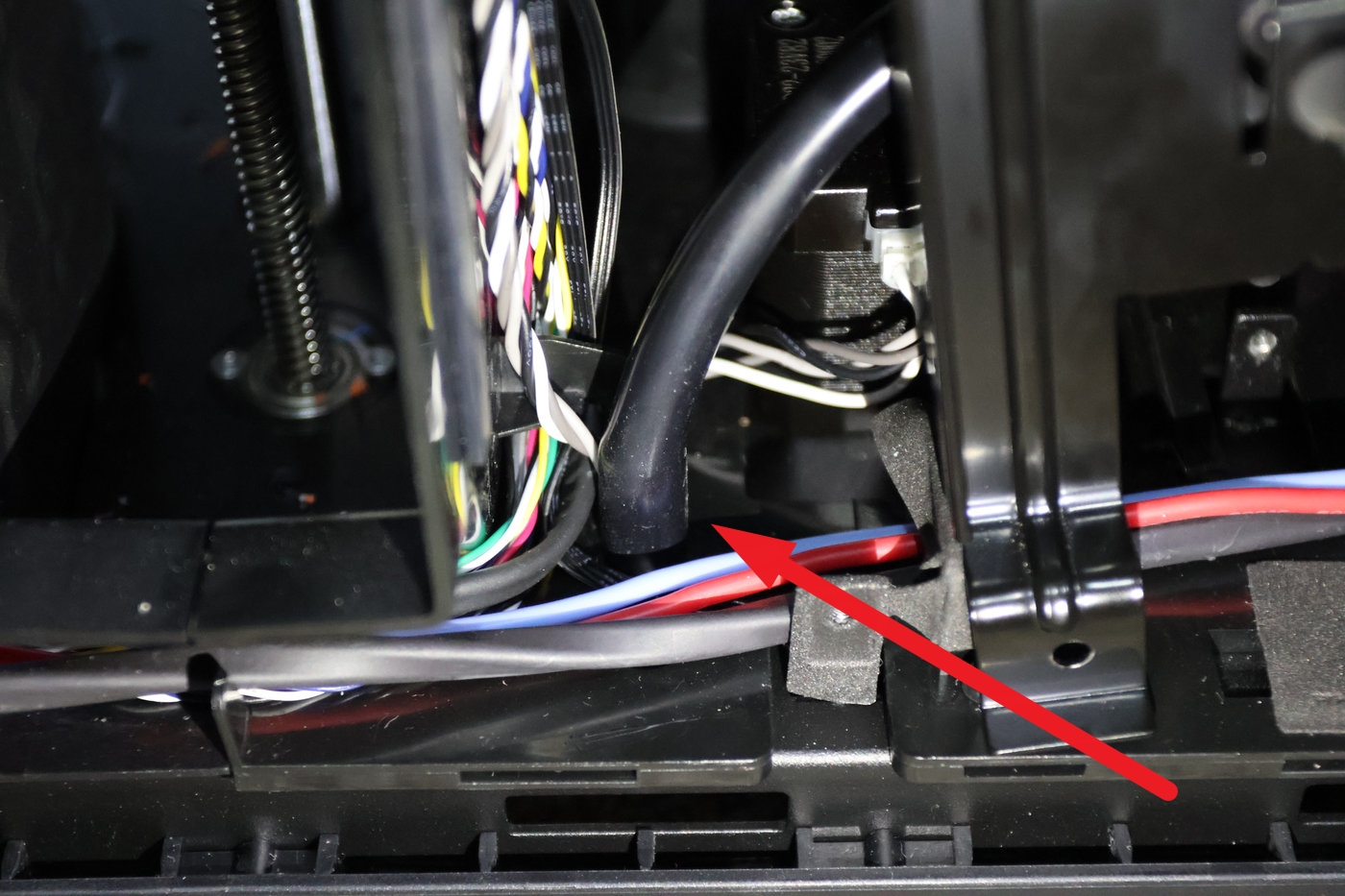

Luego, coloque la bomba dentro de la impresora y conecte la toma a la base.
2. Instalar los tornillos de montaje de la bomba de aire integrada

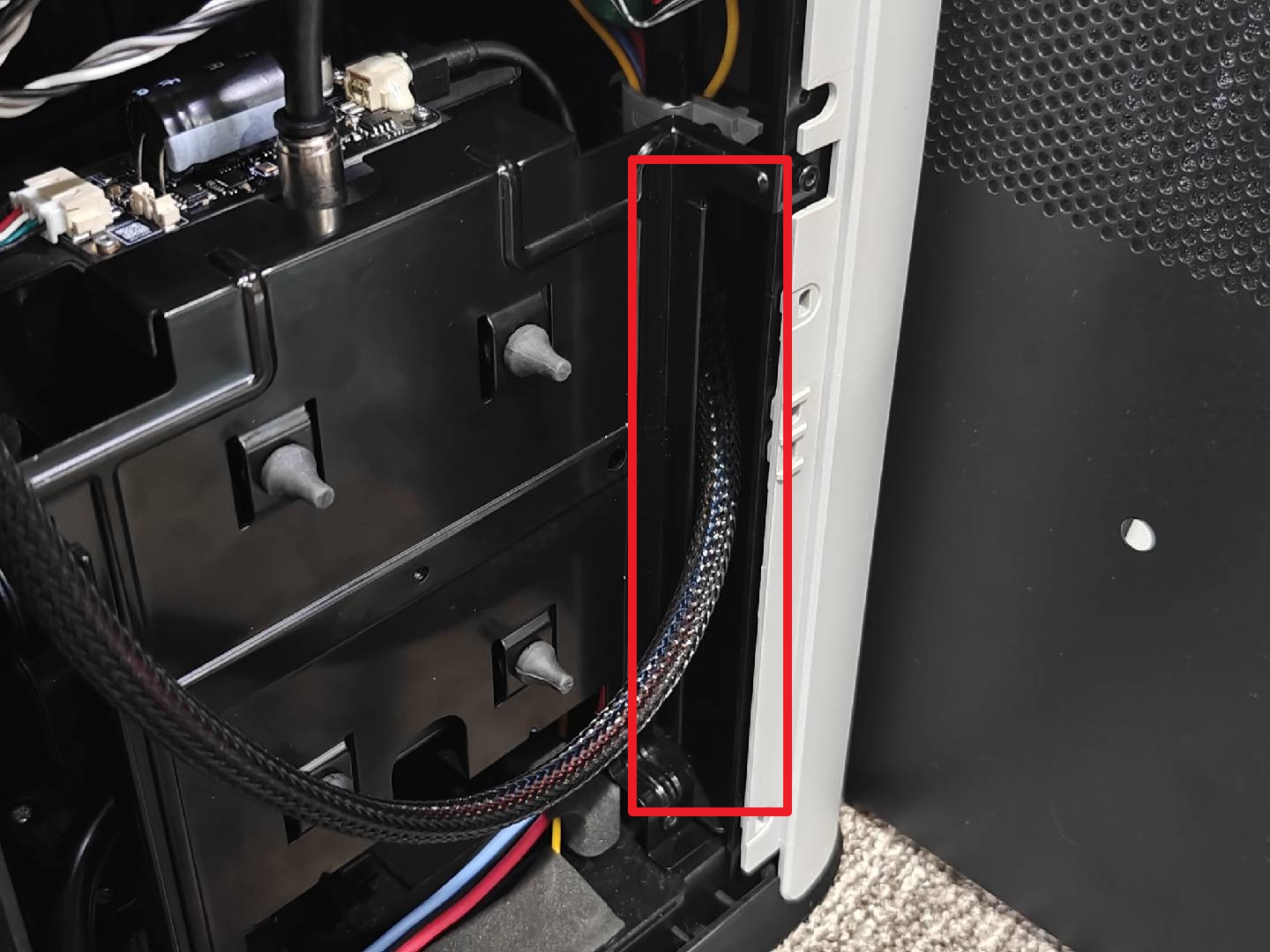

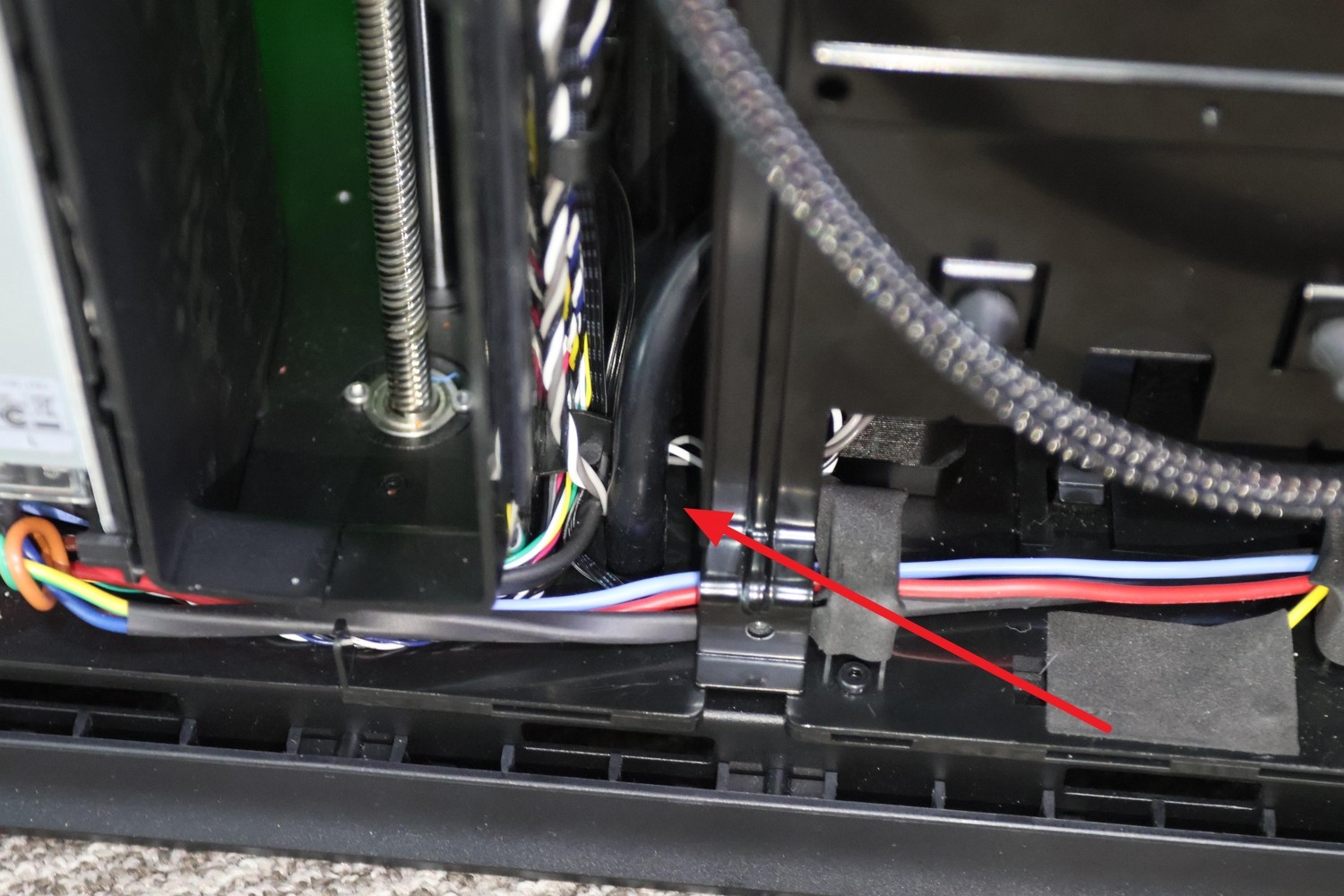

Antes de ajustar los tornillos, asegúrese de que el cable de la cama caliente pase por el soporte de la bomba para evitar daños durante el movimiento de la cama.
Alinee los agujeros de montaje de la bomba y utilice una llave hexagonal H2.0 para ajustar los siguientes tornillos:
Tres tornillos marcados en rojo: ST3×4.5
Tornillo marcado en amarillo: ST3×6
Finalmente, ajuste el tornillo ubicado detrás del cable (BT3x6).
3. Conectar cables y tubo de asistencia de aire
Reconecte el cable de alimentación a la bomba e inserte el tubo superior de asistencia de aire en el acoplador del tubo de asistencia de aire.
4. Instalar la placa trasera
Se recomienda realizar una verificación de funcionamiento antes de reinstalar la placa trasera para evitar desmontajes repetidos si ocurren problemas.
-
Utilice una llave hexagonal H2.0 para instalar los 11 tornillos marcados con círculos rojos (ST3×6).
-
Utilice una llave hexagonal H2.0 para instalar los 12 tornillos marcados con cuadrados verdes (BT3×8).
-
Los tornillos marcados en amarillo son para asegurar el soporte externo para carrete (M3x12).
Para pasos detallados, consulte esta guía de wiki para instalar la placa trasera de la impresora H2D.
Verificar la funcionalidad

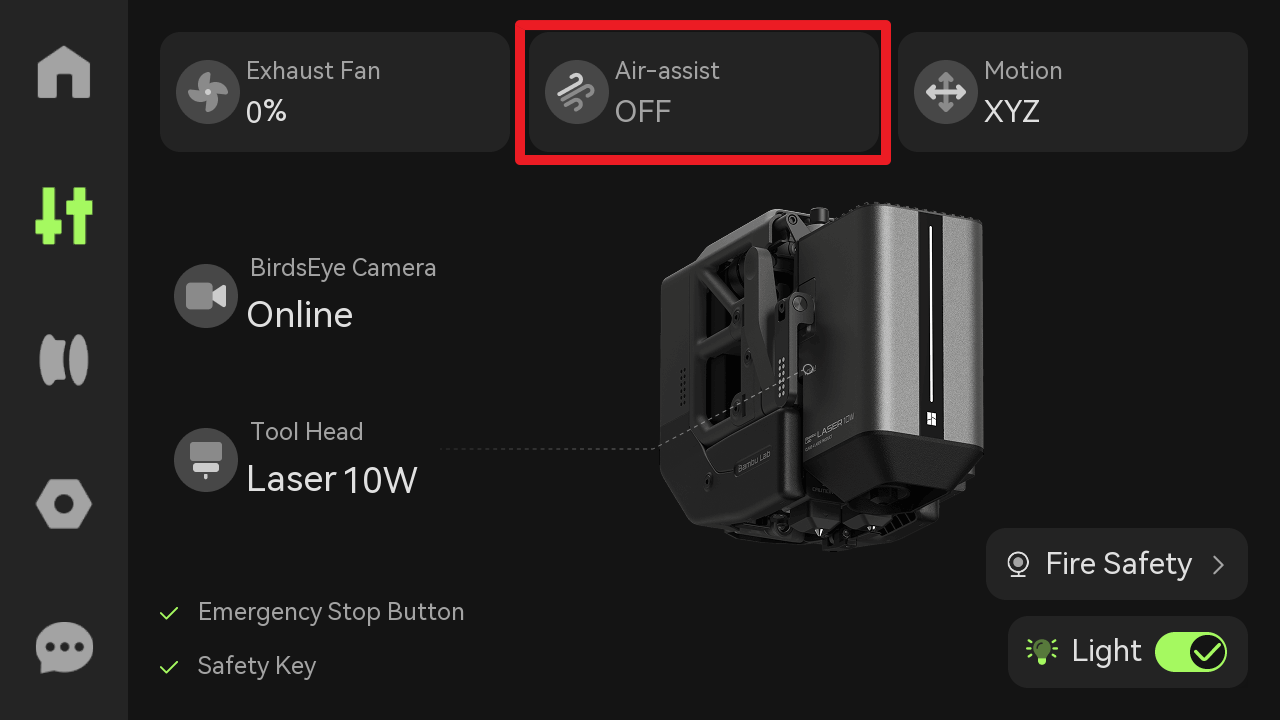

Encienda la impresora e instale el módulo láser. Habilite Asistencia de Aire Activa. Si la bomba de aire integrada funciona normalmente y no hay errores, el reemplazo está completo.
