Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de mantenimiento son exactamente los mismos para el H2S y el H2C.
Husillos de eje Z y varillas lineales

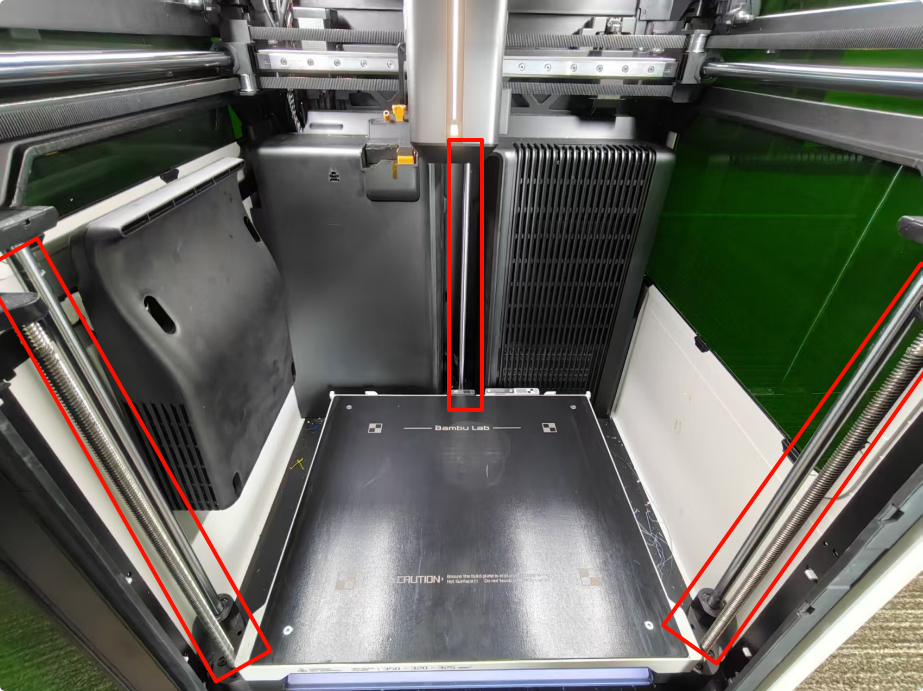

Los husillos de eje Z y las varillas lineales se utilizan para mover la cama caliente hacia arriba y hacia abajo. Los tres husillos de eje Z y las varillas lineales requieren engrasado regular para garantizar un funcionamiento suave.
Si está utilizando otros modelos de equipos, aún puede consultar esta guía para el mantenimiento. No hay diferencia en los métodos de mantenimiento para husillos y varillas lineales, y esta guía solo sirve como referencia ilustrativa.
Cuándo engrasar
Se recomienda revisar y engrasar los husillos cada tres meses.
- Recomendación de grasa lubricante: Puede utilizar la grasa BX-300/F de la serie en el enlace, aunque también pueden usarse otros lubricantes. Un lubricante popular es Super Lube 92003 Silicone Lubricating Grease with PTFE o Lucas Oil 10533 White Lithium Grease, que funcionarán de manera similar.
- Recomendación de aceite lubricante:
- Puede utilizar el aceite lubricante incluido en el kit de accesorios, o adquirirlo en nuestro sitio web oficial.
- También puede utilizar alternativamente el producto "WD-40 Multi-Use Product" (son aceptables las botellas grandes y pequeñas). Asegúrese de comprar el WD-40 Multi-Use Product genuino.
Aviso importante: No utilice otros productos con marca WD-40 (como sprays o grasas WD-40 Specialist). Solo el WD-40 Multi-Use Product es seguro y aprobado para su uso.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que podría provocar daños eléctricos adicionales y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o eléctricos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en la electrónica de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Guía en video
https://public-cdn.bblmw.com/wiki/H2D/maintenance/h2d-Z-maintenance-en.mp4
Pasos operativos
Envuelva una tela no tejida alrededor de la varilla lineal del eje Z con alcohol (se recomienda una concentración del 75%), y muévala hacia arriba y hacia abajo para limpiarla. Asegúrese de que la varilla lineal esté completamente limpia. Luego, utilice el mismo movimiento para limpiar el husillo.
A continuación, aplique aceite lubricante a la varilla lineal y grasa lubricante al husillo. Asegúrese de no mezclar el aceite lubricante y la grasa.
Además de la varilla lineal y el husillo en el lado izquierdo, también existen varillas lineales y husillos en el lado derecho y el lado interno dentro del H2D, en total 3 conjuntos. Es necesario realizar los mismos procedimientos de limpieza y engrasado para los otros 2 conjuntos de varillas lineales y husillos.
Las siguientes imágenes muestran el proceso de limpieza y engrasado para las varillas lineales y husillos en el lado derecho.
Las siguientes imágenes muestran el proceso de limpieza y engrasado para las varillas lineales y husillos en el lado interno.
Una vez finalizado el engrasado, encienda la impresora nuevamente y controle el movimiento de la cama caliente hacia arriba y hacia abajo en la pantalla de la impresora. Esto garantiza que la grasa y el aceite lubricante penetren completamente en los husillos y varillas lineales del eje Z, asegurando un lubricado adecuado.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
