Kit de tornillos - Serie X1 y P1 y AMS
En respuesta a los comentarios y requisitos de los clientes, hemos introducido un kit de tornillos para las series X1 y P1 (que incluye el AMS) para proporcionar una selección de tornillos frecuentemente utilizados.
Lista y ubicaciones
Nota: Si el modelo de tornillo incluye BT, indica que la base de fijación es plástica; si incluye ST o M, indica que la base de fijación es metálica.

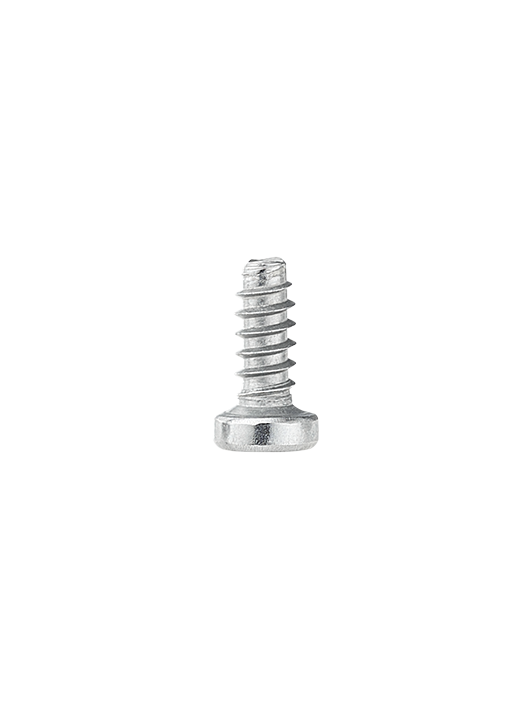

1. BT2-5 Para la carcasa del cabezal y las PCBs
Además, este tornillo plateado también se utiliza en el alimentador de primera etapa del AMS y el sensor de filamento de la unidad de extrusor.

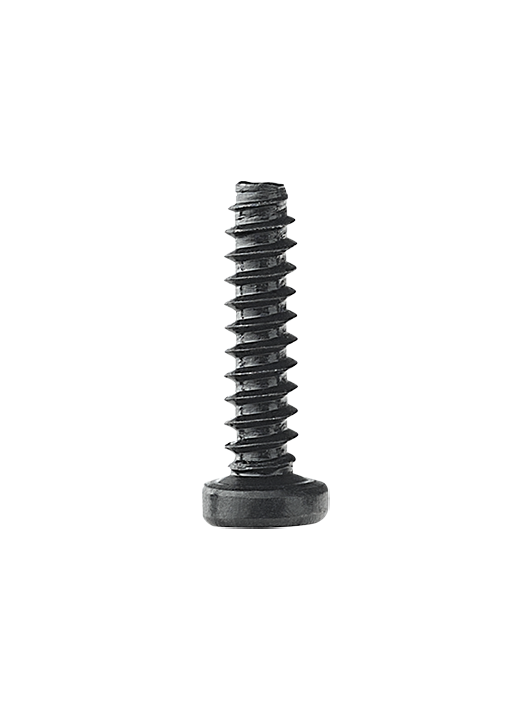

2. BT2-8 Para el alimentador de primera etapa del AMS, la placa MC y el conducto de exceso
Además, la placa AC y la cubierta protectora del módulo de alimentación también utilizan este tornillo negro.
3. BT3-5 Para el panel trasero y la cubierta frontal (trasera)

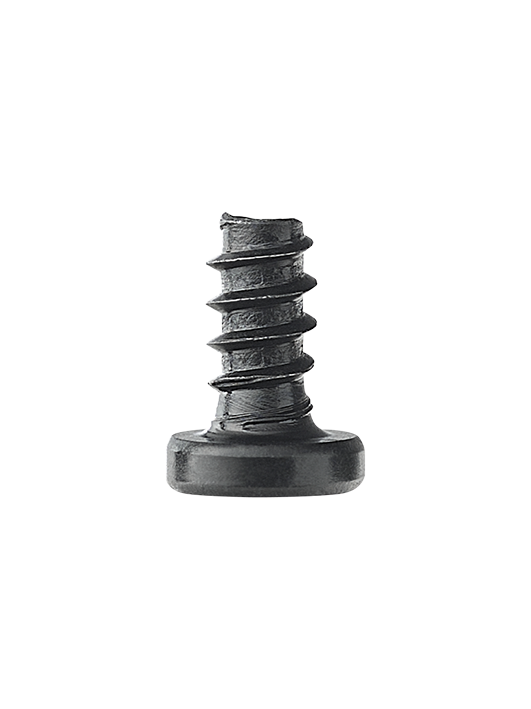

4. BT3-6 Para los paneles P1S y la polea de sincronización del eje Z

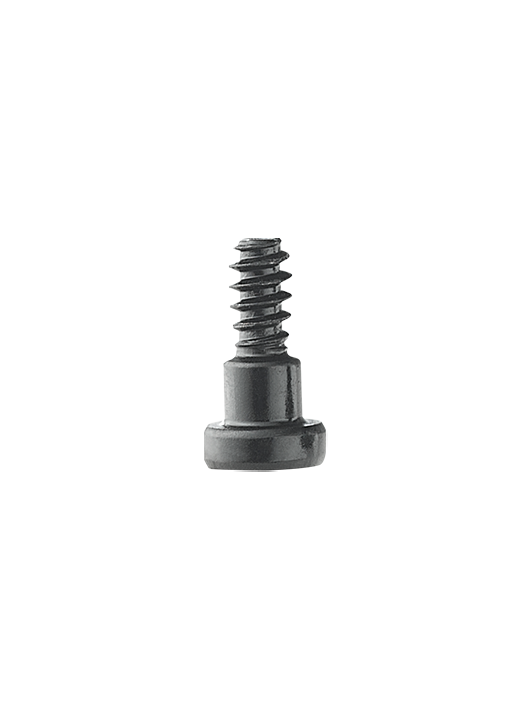

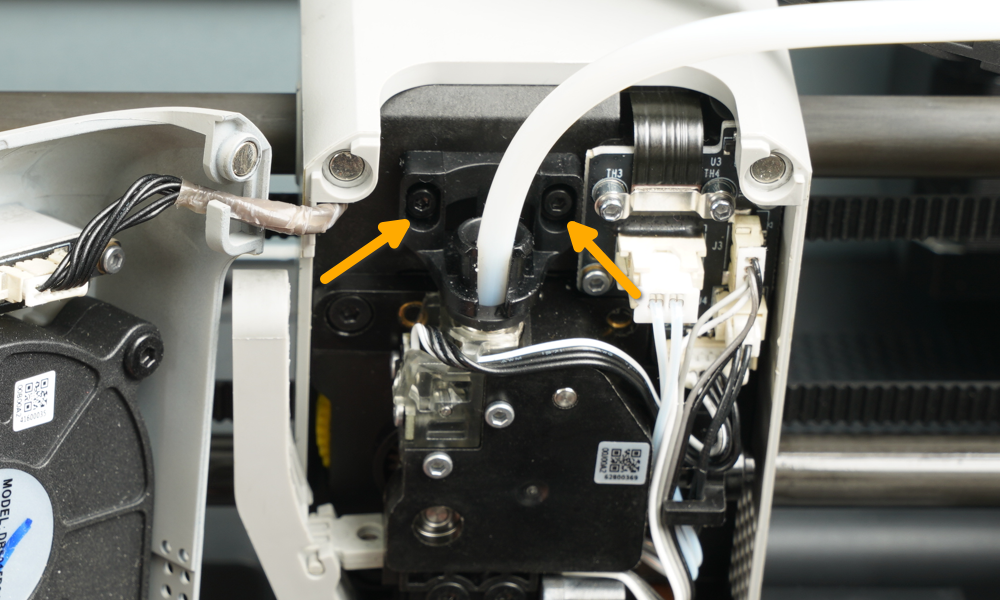

5. BTG2-6 Para el soporte del tubo PTFE

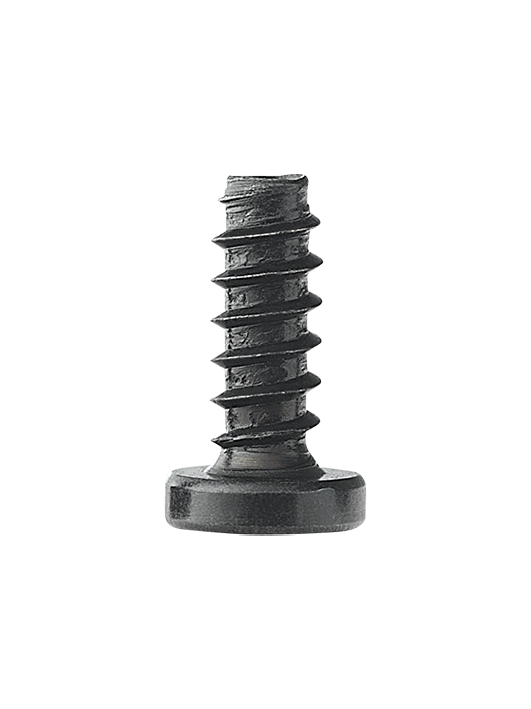

6. BT3-8 Para la unidad de cama caliente y la estructura principal del AMS
Además, este tornillo también se utiliza en la bisagra de la puerta frontal (inferior), el ventilador auxiliar de capa del P1S, la base del resorte de tensión XY y la protección interna, entre otros.

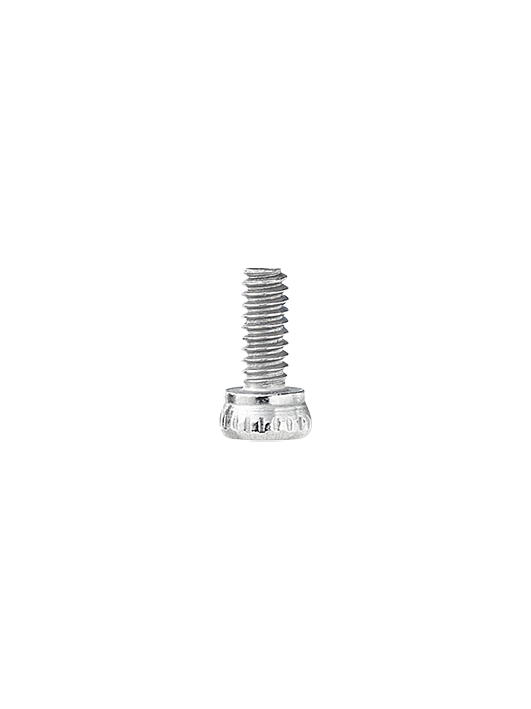

7. M1.6-4 Para el cable FPC de la placa TH de las PCBs del cabezal X1C

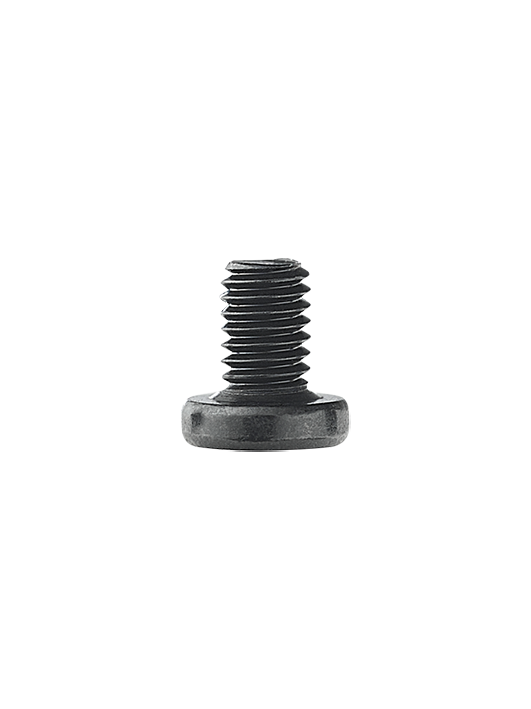

8. M3-4.5 Para los paneles X1C

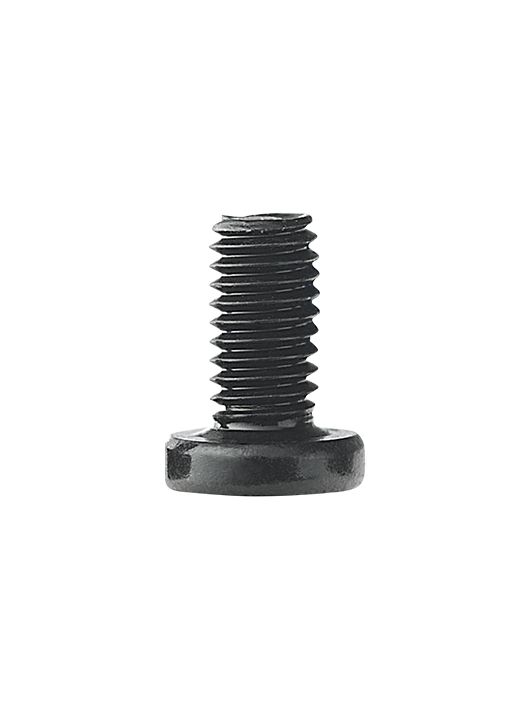

9. M3-6 Para los motores XY/Z y la placa AP X1
Además, este tornillo también se puede utilizar para fijar el tensador XY, la placa de botones y la unidad de extrusor.

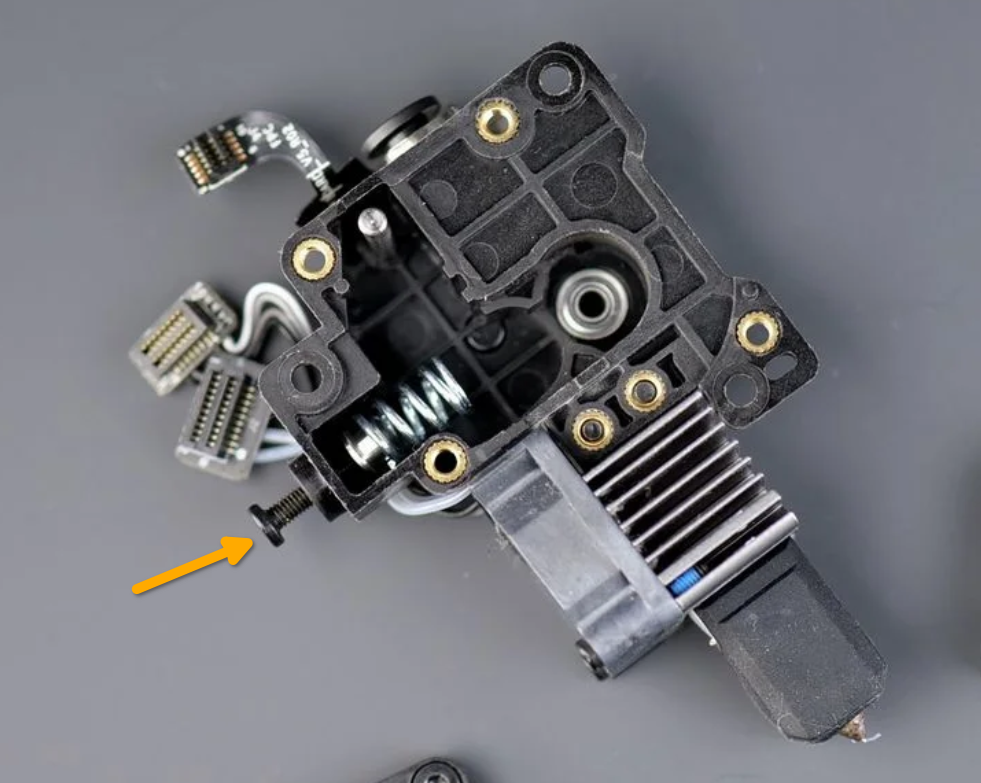

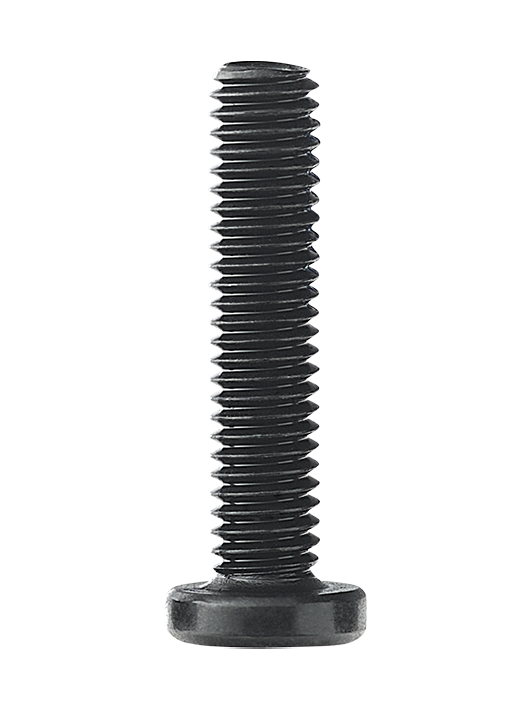

10. M3-14 Para la rueda accionada de la unidad de extrusor

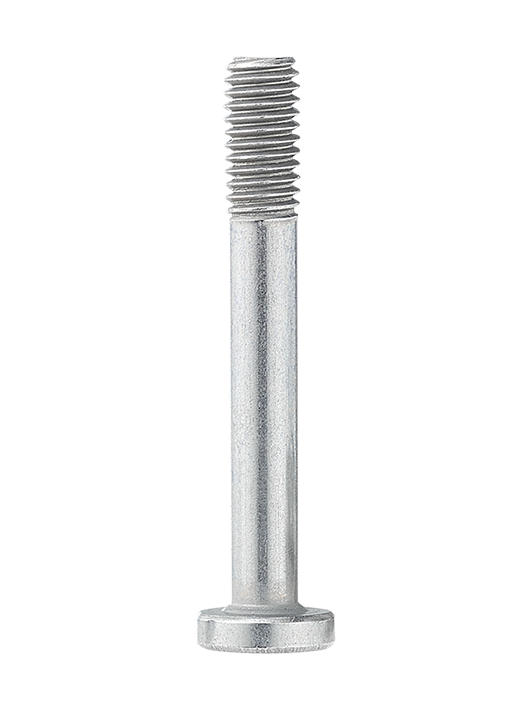

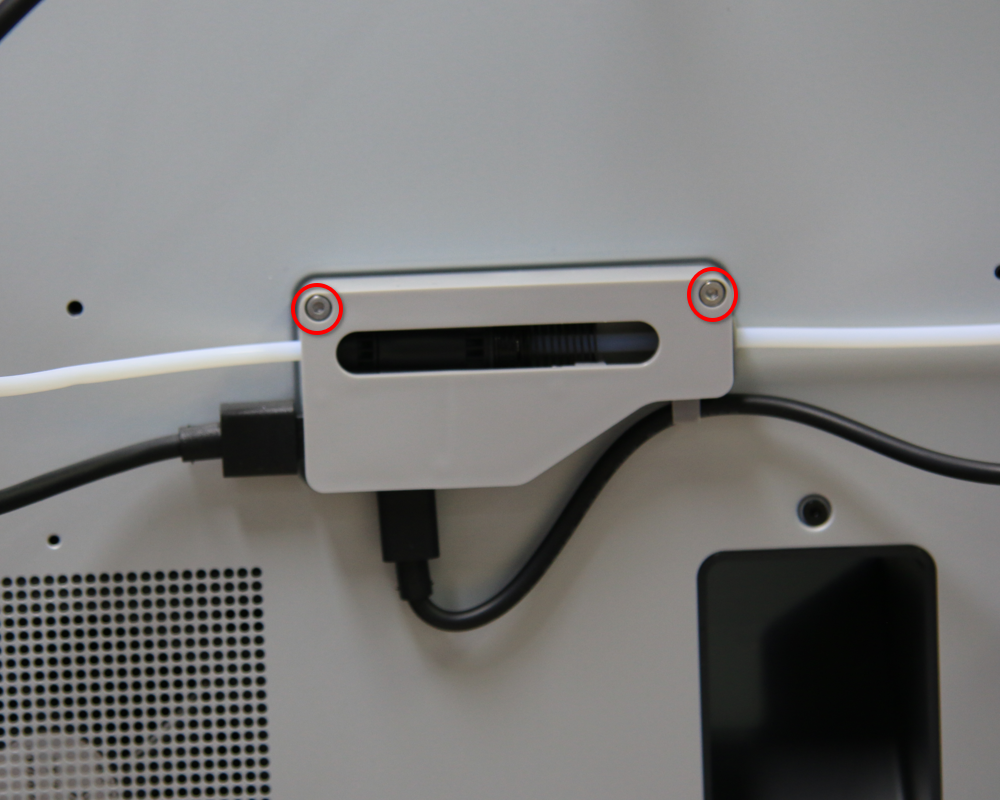

11. M3-23 Para el buffer de filamento del AMS

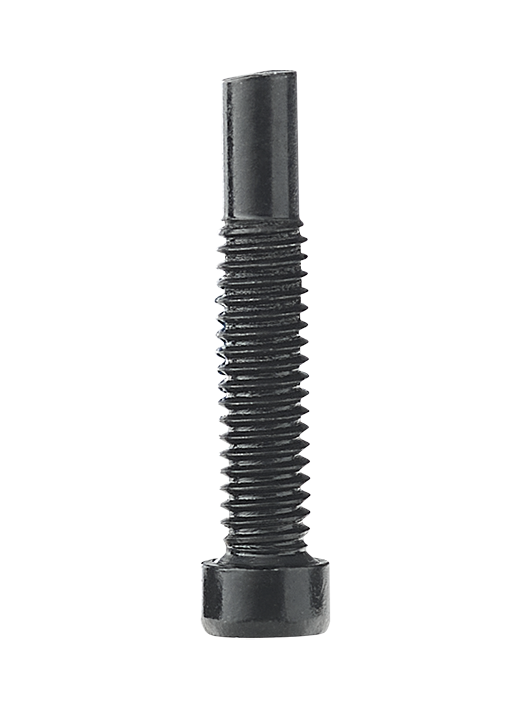

12. MG2.5-13 Para la palanca del cortador de filamento

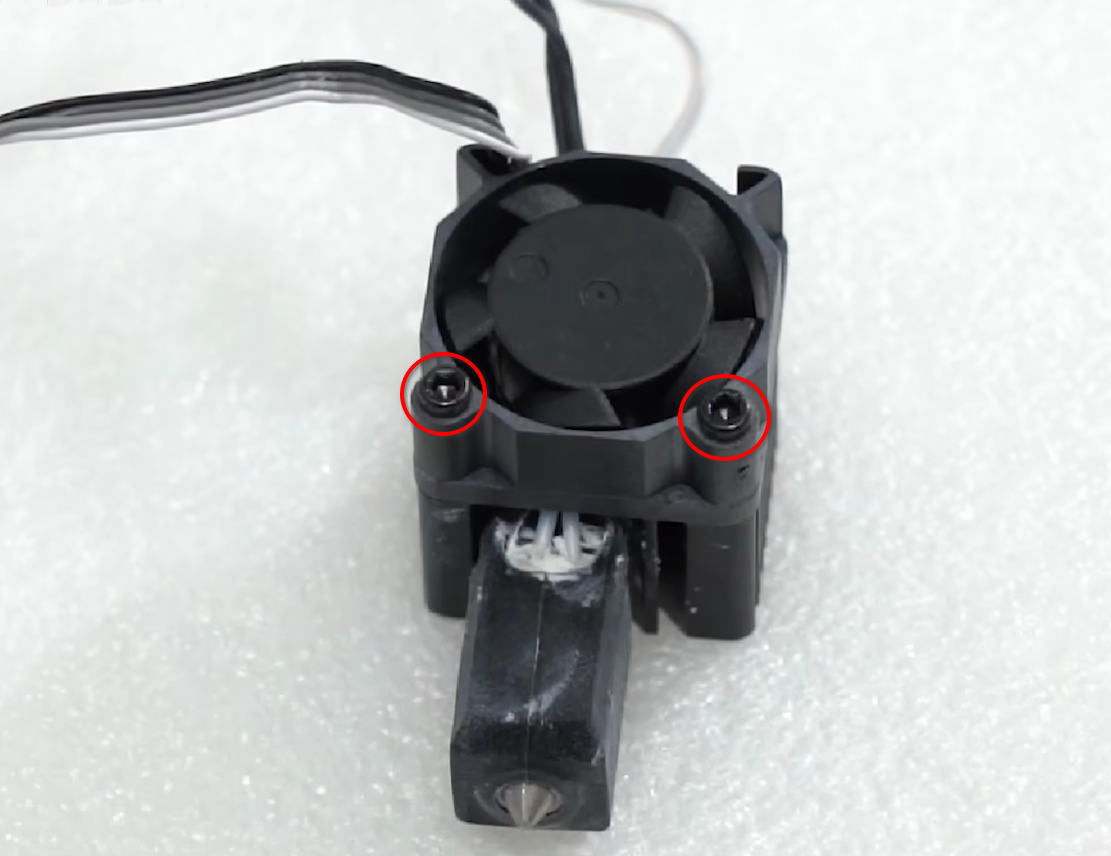

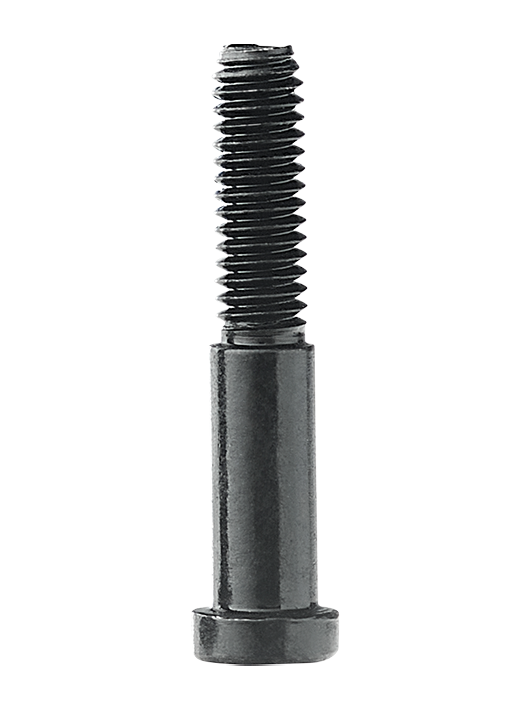

13. MG2.5-15 Para los ventiladores del hotend

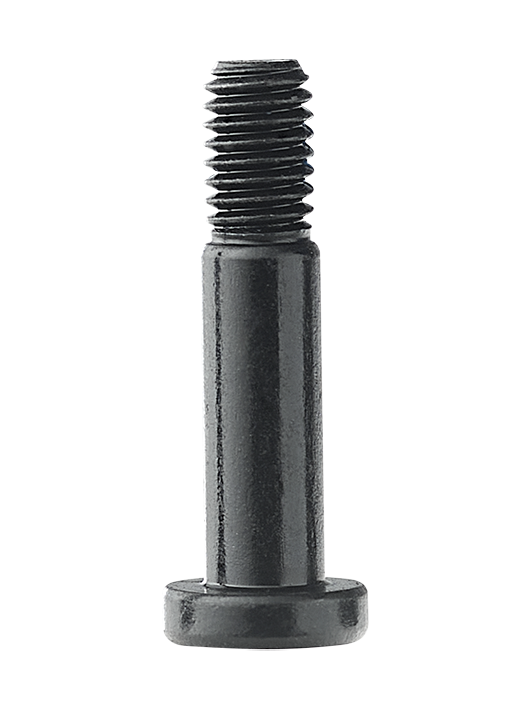

14. MG3-14 Para el hotend

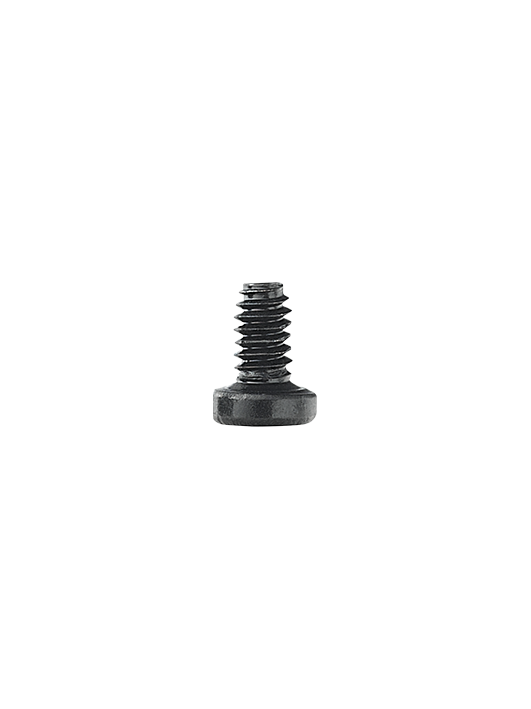

15. ST2-3.5 Para los paneles P1S (superior)

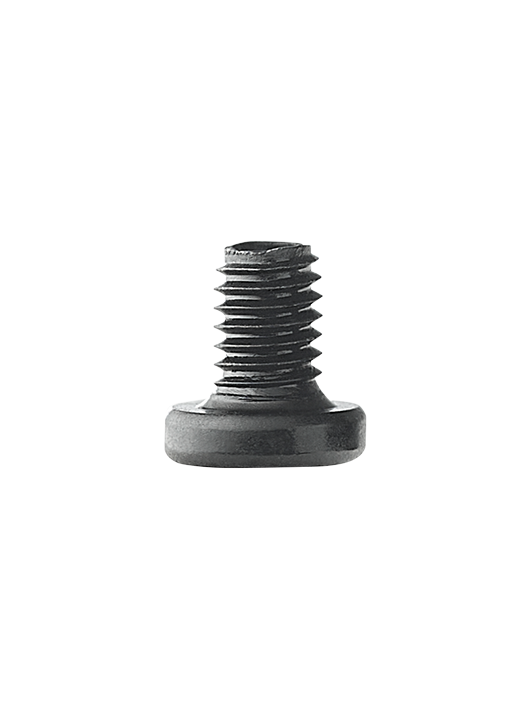

16. ST3-4.5 Para el panel trasero y la cubierta frontal (frontal)
Este tornillo también se utiliza principalmente para fijar el marco XY, las columnas y las vigas.

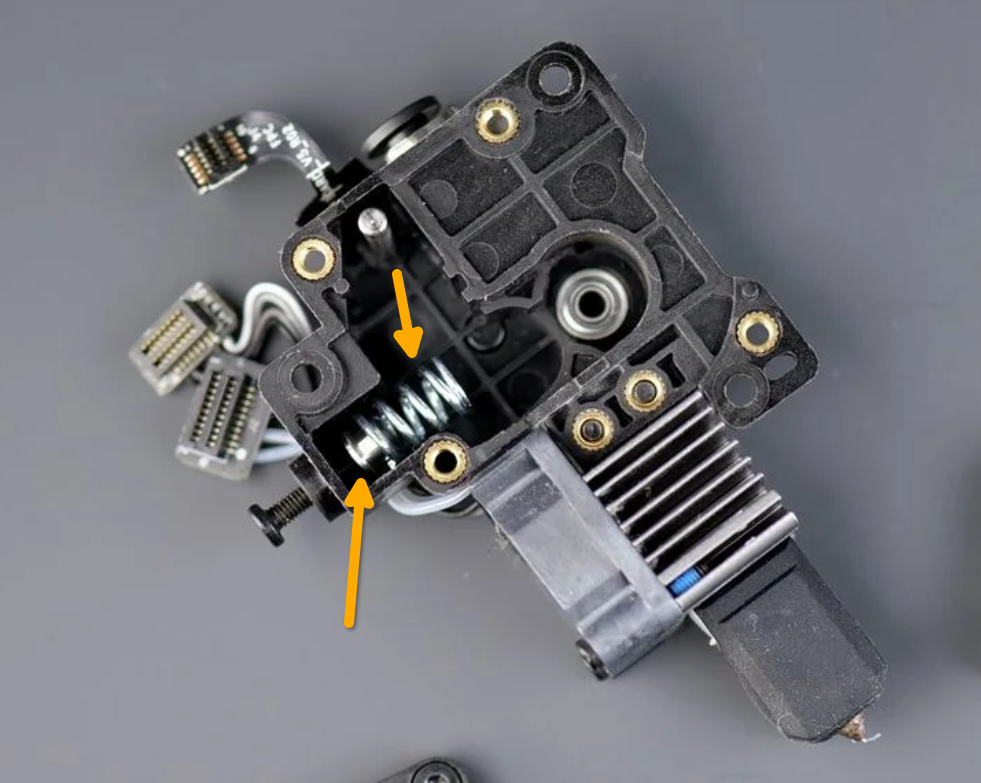

17. La placa de presión y el resorte para el conjunto de engranajes del extrusor
