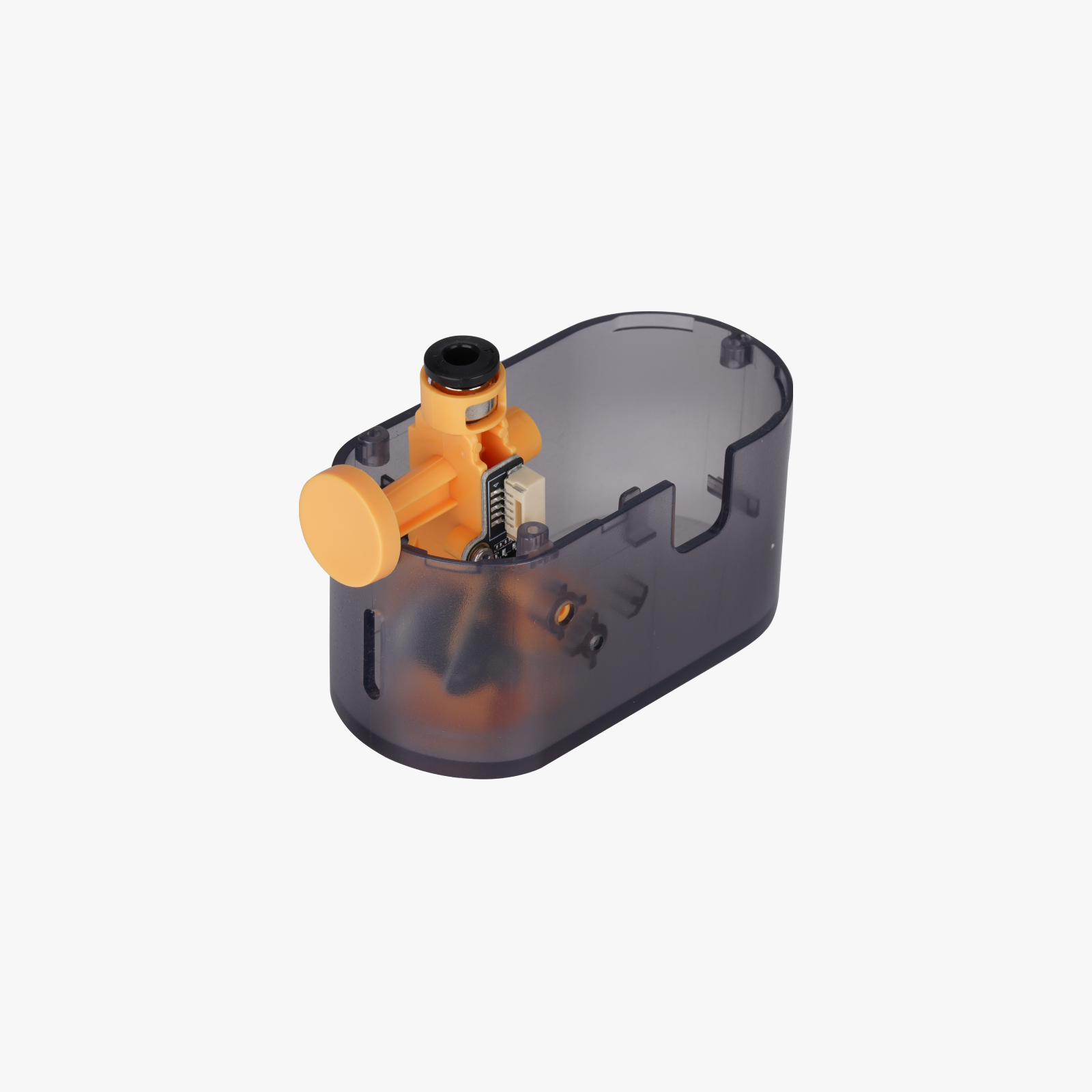

Unidad de embocadura de filamento AMS Lite
Esta guía proporciona instrucciones y precauciones para reemplazar la unidad de embocadura de filamento AMS Lite. El propósito es desmontar la unidad de embocadura de filamento para verificar si el engranaje gira suavemente.
Dado que las unidades de embocadura de filamento superior e inferior en ambos lados tienen una estructura similar, este artículo solo reemplaza la unidad de embocadura de filamento AMS Lite (3) y explica algunas precauciones.
¿Cuándo utilizar?
- El sensor de filamento de la unidad de alimentación no detecta correctamente los filamentos. Por ejemplo, la luz indicadora no responde después de cargar los filamentos. Se necesita reemplazar la unidad de embocadura de filamento.
- Es difícil cargar la unidad de alimentación. Se sospecha que los engranajes no giran suavemente. Se debe retirar la unidad de embocadura de filamento para su inspección.
Lista de herramientas
- Llave Allen H1.5 / H2.0
- Una bobina
Operación previa
Si es necesario, consulte la guía de instalación de AMS Lite para aprender a retirar e instalar la unidad de alimentación AMS Lite desde el AMS Lite.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial desconectar el AMS Lite de la impresora antes de realizar cualquier trabajo de mantenimiento en el AMS Lite y sus electrónicos, ya que dejar el AMS Lite conectado durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Si tiene alguna preocupación o pregunta sobre la siguiente guía, abra un nuevo ticket en nuestra página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Guía de desmontaje
Paso 1: Retirar la tapa de la unidad de alimentación
Utilice una llave Allen para retirar con cuidado la tapa superior de su posición acanalada y retírela.
Paso 2: Retirar la unidad de embocadura de filamento
Desenrosque los 3 tornillos con una llave Allen H1.5 para aflojar la unidad de embocadura de filamento y desconecte las conexiones de cable.
Los siguientes pasos se utilizan para inspeccionar los cojinetes del engranaje:
Paso 3: Retirar el pasador
- Utilice una llave Allen para sujetar un lado de la embocadura y empuje con fuerza el pasador del otro lado.
NOTA: Esto se puede hacer sobre una bobina.
- Utilice una llave Allen para sujetar un lado del engranaje y empuje el pasador con fuerza.

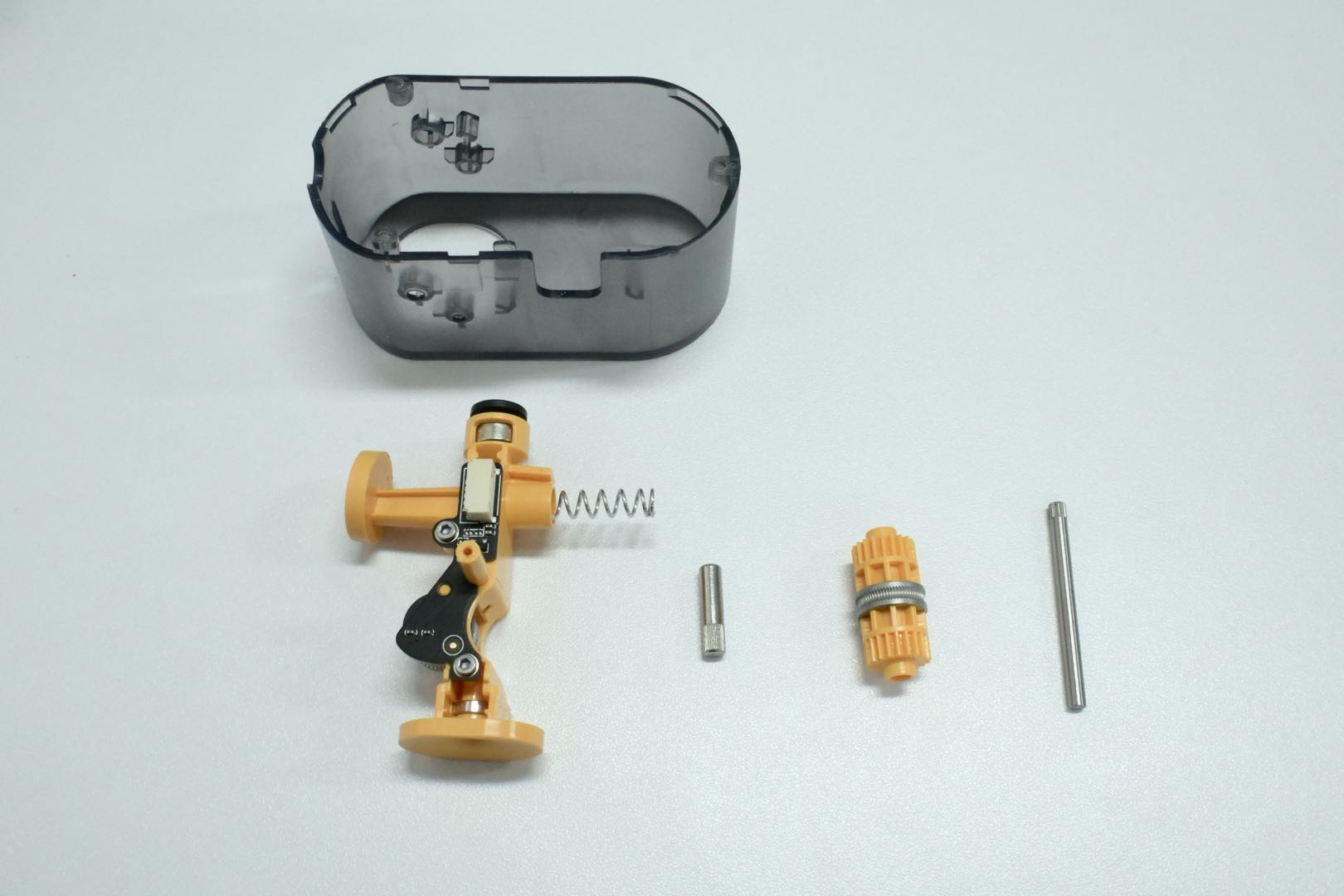

Paso 4: Retirar la embocadura y el engranaje
Paso 5: Verificar el engranaje de la embocadura
Retire los 2 tornillos del sensor de detección de filamento y verifique si el engranaje desliza normalmente. Si no es así, póngase en contacto con el equipo de servicio postventa.

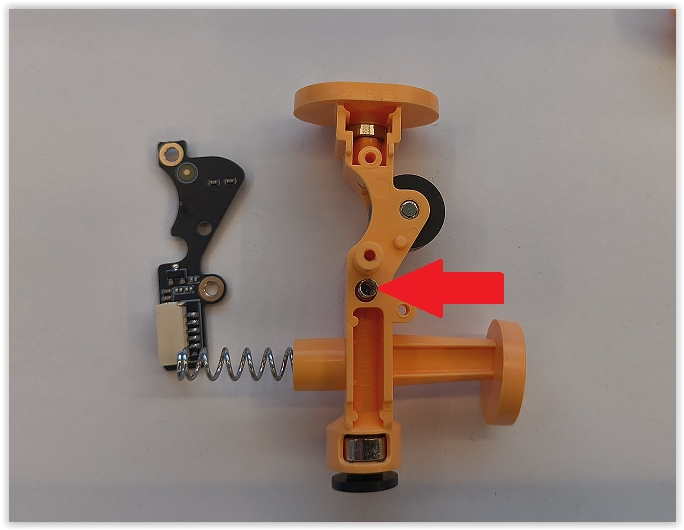

Nota: Tenga cuidado de no perder el imán y el resorte del sensor de filamento debajo de la placa de circuito.
Guía de instalación

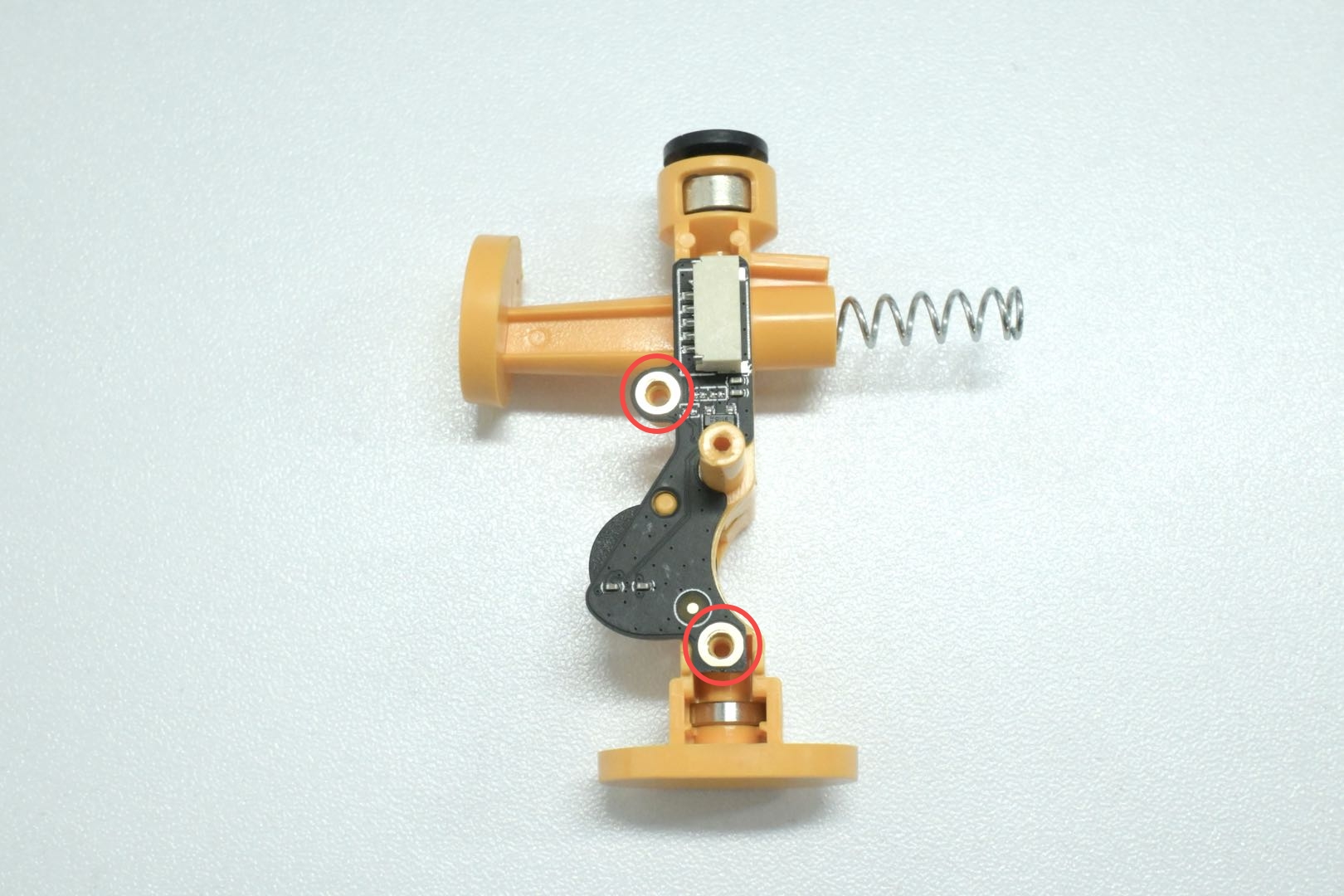

Paso 1: Instalar el sensor de detección de filamento
Utilice una llave Allen H1.5 para instalar los 2 tornillos del sensor de detección de filamento.
Paso 2: Instalar la embocadura
Alinee la embocadura con el enganche e instale el pasador desde el lado opuesto; sostenga el lado ranurado con la mano, inserte primero el lado sin ranuras y luego presione el pasador firmemente.
Paso 3: Instalar el engranaje
Alinee el engranaje con el enganche e instálelo. Verifique si está en su lugar observando los espacios entre los enganches de ambos lados. Sostenga el lado ranurado del pasador con la mano e instale el pasador desde el enganche, asegurándose de que se inserte primero el lado sin ranuras.
Paso 4: Instalar la unidad de embocadura de filamento

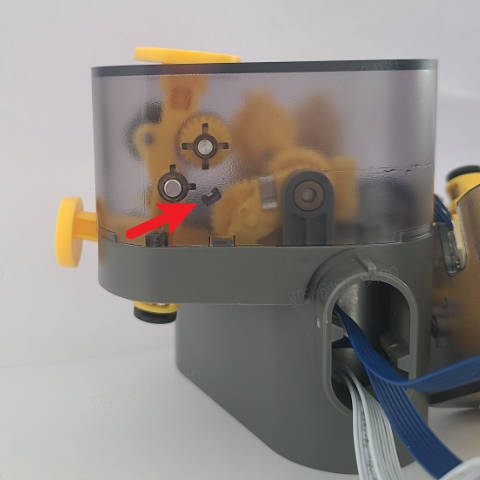

- Conecte el cable; ajuste la posición del conjunto de engranajes oscilantes según se muestra en la figura, con el engranaje exterior empujado hacia la izquierda y el engranaje interior erguido.
- Instale la unidad de embocadura de filamento e utilice una llave Allen para insertar el otro extremo del resorte en el agujero indicado, asegurándose de que el resorte esté instalado correctamente.
Tenga en cuenta que el engranaje oscilante exterior está debajo del bloque de límite.
Se puede utilizar una operación similar para instalar la Unidad de embocadura de filamento AMS-Left. Sin embargo, debe prestar atención a la posición de instalación de los conjuntos de engranajes. Esta posición de instalación difiere algo de la Unidad de embocadura de filamento AMS-Right. Consulte la imagen a continuación para detalles.
Consulte Guía de instalación de la unidad de alimentación AMS Lite | Bambu Lab Wiki.
- Asegure con tornillos, inserte 3 tornillos y conecte el cable.
El efecto final de la instalación se muestra a continuación:
Paso 5: Instalar la tapa de la unidad de alimentación
Verifique si la columna guía de luz está en posición; confirme la dirección de instalación e instale la tapa de la unidad de alimentación.
Verificar la funcionalidad
Empuje la varilla de la embocadura de filamento AMS con la mano para confirmar el movimiento y suavidad.
