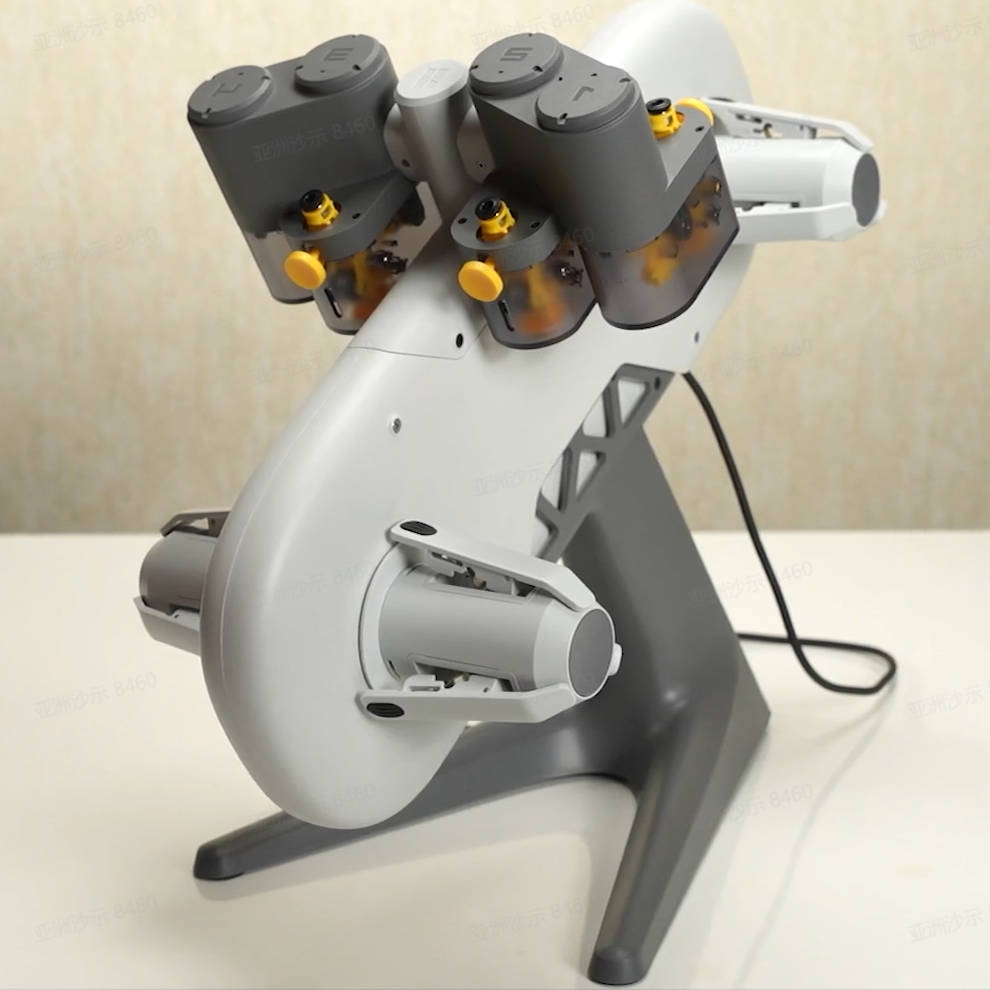

Guía de Instalación del AMS Lite
Este artículo proporciona las pautas y precauciones para el desmontaje y montaje del AMS Lite. El desmontaje y montaje de accesorios sustituibles involucrados en este proceso también pueden realizarse con referencia a este artículo.
Lista de Piezas
A continuación se presentan los artículos individuales de servicio posterior que se involucrarán en esta guía.
Lista de Montaje
La unidad de montaje no se proporciona y no requiere desmontaje adicional.
Lista de Tornillos
Lista de Herramientas
Llave hexagonal H1.5 / H2.0
Advertencia de Seguridad
¡IMPORTANTE!
Es crucial desconectar el AMS Lite de la impresora antes de realizar cualquier trabajo de mantenimiento en el AMS y sus electrónicos, ya que dejar el AMS conectado durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesita.
Guía de Vídeo
Desmontar el AMS Lite
Paso 1 - Retirar los cuatro Soportes de Bobina Giratorio AMS
Desconecte primero el AMS Lite de la impresora; sostenga el AMS Lite con las manos y retire los 4 Soportes de Bobina Giratorio AMS uno por uno.
Paso 2 - Retirar la Unidad de Alimentación AMS
Retire los 4 tornillos A marcados en la imagen izquierda, desconecte los cables negro y rojo y los cables azul y blanco, luego retire toda la Unidad de Alimentación AMS del AMS Lite.
Paso 3 - Retirar las Unidades de Alimentación AMS
Retire las Unidades de Alimentación AMS (1/2) desenroscando los 2 tornillos B marcados en la imagen izquierda.
Retire las Unidades de Alimentación AMS (3/4) desenroscando los 2 tornillos B marcados en la imagen izquierda.
Paso 4 - Retirar el Soporte AMS
Retire el Soporte AMS desenroscando los 4 tornillos A (2 en cada lado izquierdo y derecho).
Montar el AMS Lite
Paso 1 - Instalar el Soporte AMS
Coloque el conjunto de carcasa del AMS sobre el soporte AMS con el cable de alimentación hacia arriba, presione suavemente el cuerpo principal del AMS Lite para exponer completamente los agujeros de tornillo; fije los 4 tornillos A en los lados izquierdo y derecho en secuencia para asegurar el soporte AMS.
Paso 2 - Instalar las Unidades de Alimentación Izquierda/Derecha
Introduzca el cable azul y blanco a través de la varilla de soporte para filamento del AMS y fije con 2 tornillos B para asegurar la Unidad de Alimentación del AMS (3/4).
Introduzca el cable negro y rojo a través de la varilla de soporte para filamento del AMS y fije con 2 tornillos B para asegurar la Unidad de Alimentación del AMS (1/2).
Paso 3 - Instalar el Conjunto de Alimentación del AMS
Conecte los 2 cables de conexión por color; monte el Conjunto de Alimentación del AMS en el cuerpo principal del AMS Lite y fíjelo con 4 tornillos A.
Paso 4 - Instalar los Soportes de Bobina Giratorios del AMS
Empareje e instale los cuatro Soportes de Bobina Giratorios del AMS por color en secuencia. Preste atención a la dirección de montaje antes de instalar.
Verificar la funcionalidad
- Conecte el AMS Lite a la impresora, encienda la alimentación de la impresora y verifique que las luces indicadoras de la Unidad de Alimentación del AMS se enciendan normalmente;
- Introduzca filamento para probar la función de carga/descarga del AMS Lite;
Si la prueba falla, verifique todas las conexiones e intente nuevamente. Si aún no funciona, póngase en contacto con el equipo de servicio de Bambu Lab.
Paso de calibración después de la operación
No requerido
Notas finales
Esperamos que la guía detallada que compartimos sea útil e informativa.
Queremos asegurarnos de que pueda realizarla de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, le animamos a ponerse en contacto con nuestro amable equipo de atención al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier pregunta que pueda tener.
Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
Haremos lo posible por responder con prontitud y brindarle la asistencia que necesite.
