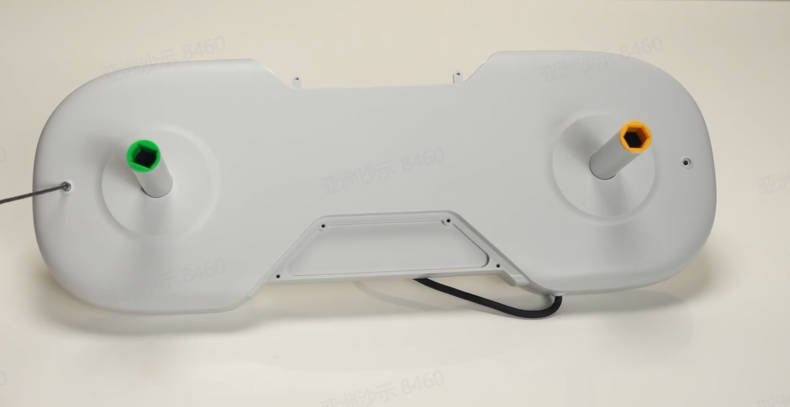

Cuerpo principal del AMS Lite
Este artículo proporciona las pautas y precauciones para el desmontaje y montaje del cuerpo principal del AMS Lite. El desmontaje y montaje de accesorios sustituibles involucrados en este proceso también pueden realizarse consultando este artículo.
Lista de piezas
A continuación se indican los artículos individuales de servicio postventa que se involucrarán en esta guía.
Lista de montaje
Ninguno
Lista de tornillos
Lista de herramientas
Pinzas de cabeza plana
Llave hexagonal H1.5 / H2.0
Operación previa
Si es necesario, consulte el Tutorial de instalación del AMS Lite para aprender a quitar y colocar el cuerpo principal del AMS Lite desde el AMS Lite.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial desconectar el AMS de la impresora antes de realizar cualquier trabajo de mantenimiento en el AMS y sus electrónicos, ya que dejar el AMS conectado durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros para la seguridad.
Si tiene alguna preocupación o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Guía de video
Desmontar el cuerpo principal del AMS Lite
Paso 1 - Retirar la carcasa derecha del AMS
Desconecte los 2 bobinados de la placa principal del AMS Lite y retire los 6 tornillos A con una llave hexagonal H2.0.
Retire la unidad de carcasa derecha del AMS separando suavemente los lados izquierdo y derecho con las manos.
Paso 2 - Retirar la placa principal del AMS Lite
Desconecte los otros 2 bobinados de la placa principal del AMS Lite y retire la placa principal del AMS Lite desenroscando los 3 tornillos B con una llave hexagonal H1.5.
Desconecte el cable de 4 pines del AMS Lite de la placa principal del AMS Lite y retire la placa.
Paso 3 - Retirar los ejes de soporte de carrete giratorio
Marque uno de los ejes de soporte de carrete giratorio y la carcasa (para ayudar a verificar la instalación posterior), retire los 2 tornillos C con una llave hexagonal H2.0 y luego retire los 2 ejes uno por uno.
Montar el cuerpo principal del AMS Lite
Paso 1 - Instalar los ejes de soporte de carrete giratorio
Consulte las marcas realizadas anteriormente, instale los ejes de soporte de carrete giratorio y la carcasa del AMS en sus posiciones correspondientes originales, y asegure los 2 ejes apretando los 2 tornillos C por turnos.
Paso 2 - Instalar la placa principal del AMS Lite
Preste atención a la dirección de montaje y conecte el cable de 4 pines del AMS Lite al conector de la placa principal; monte la placa principal del AMS Lite en el cuerpo principal del AMS Lite, fije los 3 tornillos B.
Conecte los 2 cables de conexión.
Paso 3 - Instalar la carcasa plástica
Instale la carcasa derecha del AMS en la izquierda; preste atención a la posición del cable de 4 pines del AMS Lite, luego encaje las carcasas izquierda y derecha del AMS.
Fije los 6 tornillos A y conecte los otros 2 cables de conexión.
Verificar la funcionalidad
Asegúrese de que todos los 4 alambres RFID estén conectados y no haya anomalías en el encaje de las carcasas izquierda y derecha.
Calibraciones
No requeridas
