Introducción a cada módulo
Esta guía presenta cada módulo del AMS HT, explicando sus partes, conexiones y funciones. También abarca métodos de instalación, configuración y conexión de múltiples unidades para ayudar a los usuarios a configurar correctamente su AMS HT para un rendimiento óptimo.
Apariencia y diagrama de dimensiones 3D
Pantalla del AMS HT
La parte frontal del AMS HT tiene una pantalla que muestra en tiempo real la humedad, temperatura y duración restante de secado de izquierda a derecha, como se muestra en la imagen a continuación.
Sensor de apertura de tapa
El AMS HT está equipado con un sensor de apertura de tapa que consta de un imán y un sensor Hall. Si se abre la tapa durante el proceso de secado, la impresora emitirá un recordatorio. El imán se encuentra en el conjunto de asa de la tapa, mientras que el sensor Hall está posicionado en el marco central.

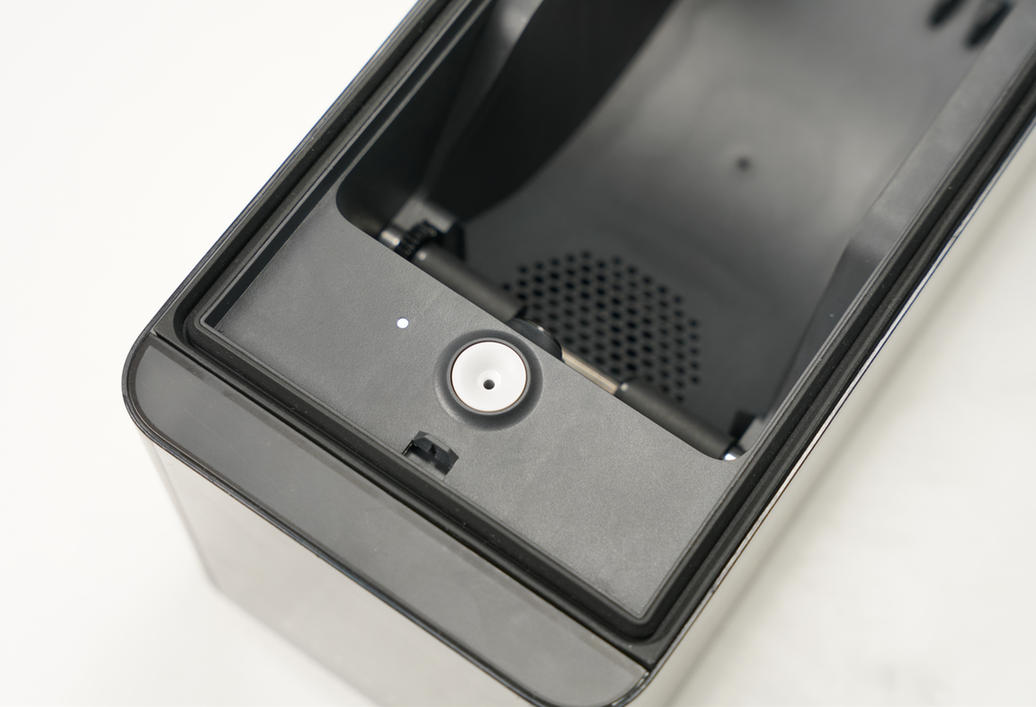

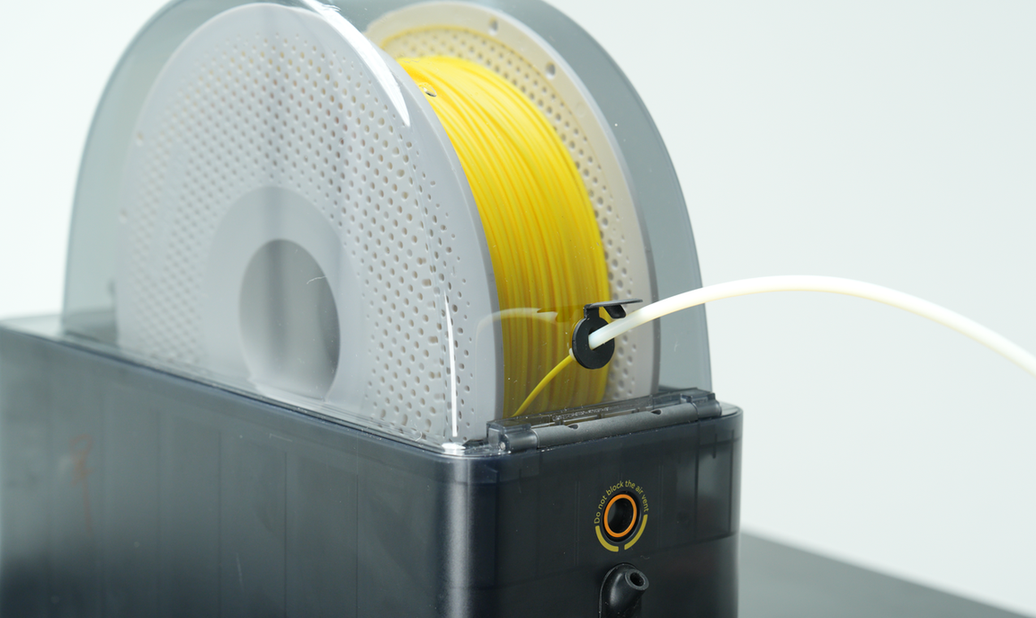

Entrada de filamento e indicador luminoso
La entrada de filamento del AMS HT se muestra en la imagen a continuación. Cuando se inserta un filamento, la entrada lo absorbe automáticamente. Al retirar el filamento, el eje activo gira la bobina para enrollarlo nuevamente. La entrada está integrada con un manguito anti-desgaste reforzado con cerámica para prevenir eficazmente el desgaste causado por el uso prolongado.
Junto a la entrada se encuentra un indicador luminoso, con patrones de luz diferentes que corresponden a diversos modos de operación del AMS HT.

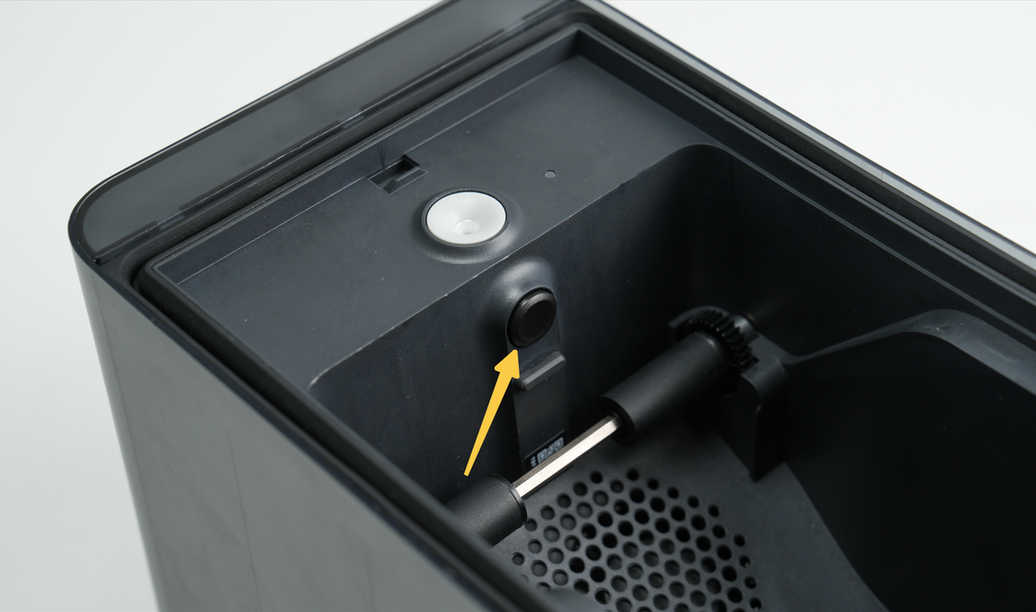

Botón de liberación de filamento
Detrás de la entrada de filamento se encuentra un botón de liberación de filamento. Cuando el filamento está dentro del AMS y necesita ser retirado manualmente, presionar este botón libera la presión de las ruedas dentadas, permitiendo que el filamento se extraiga fácilmente.
Hub interno
La unidad de hub interno se encuentra en la cabeza del AMS HT y consta de una unidad de alimentación, un motor de asistencia interno y un ensamblaje de retracción de filamento.
-
Unidad de alimentación: Incluye un sensor de detección de filamento y una rueda de medición. El sensor Hall detecta si el filamento está insertado, y la rueda de medición calcula la longitud de alimentación.
-
Motor de asistencia interno: Impulsa la alimentación y descarga del filamento. Este motor proporciona par para mover el filamento hacia adentro o hacia afuera de manera suave.
-
Ensamblaje de retracción de filamento: Incluye un motor y un engranaje de balancín. Impulsa el eje activo a girar durante la descarga, enrollando el filamento nuevamente en la bobina.

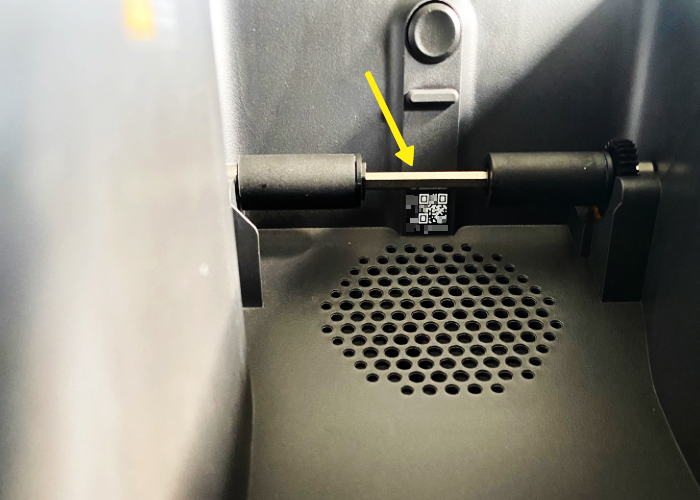

Número de serie
La etiqueta de número de serie del AMS HT se encuentra en la parte frontal de la unidad, directamente debajo de la barra de rodillos de filamento.
- El Número de Serie contiene tanto un número alfanumérico como un código QR.
- Utilice este Número de Serie para solicitudes de garantía y soporte.
Salida para TPU
El AMS HT tiene una salida dedicada para TPU en la parte trasera de la tapa. Debido a la naturaleza suave del filamento TPU, la alimentación automática a través del AMS suele fallar. Al usar TPU, coloque el filamento en el AMS HT, asegure que la bobina gire en la dirección correcta y inserte el tubo PTFE en la salida para TPU. Empuje manualmente el filamento a través del tubo PTFE hacia el extrusor hasta que las ruedas dentadas lo enganchen completamente. Nota: Al usar TPU, el AMS HT no puede utilizar funciones de alimentación y descarga automáticas, pero aún puede servir como caja de secado para evitar la absorción de humedad.

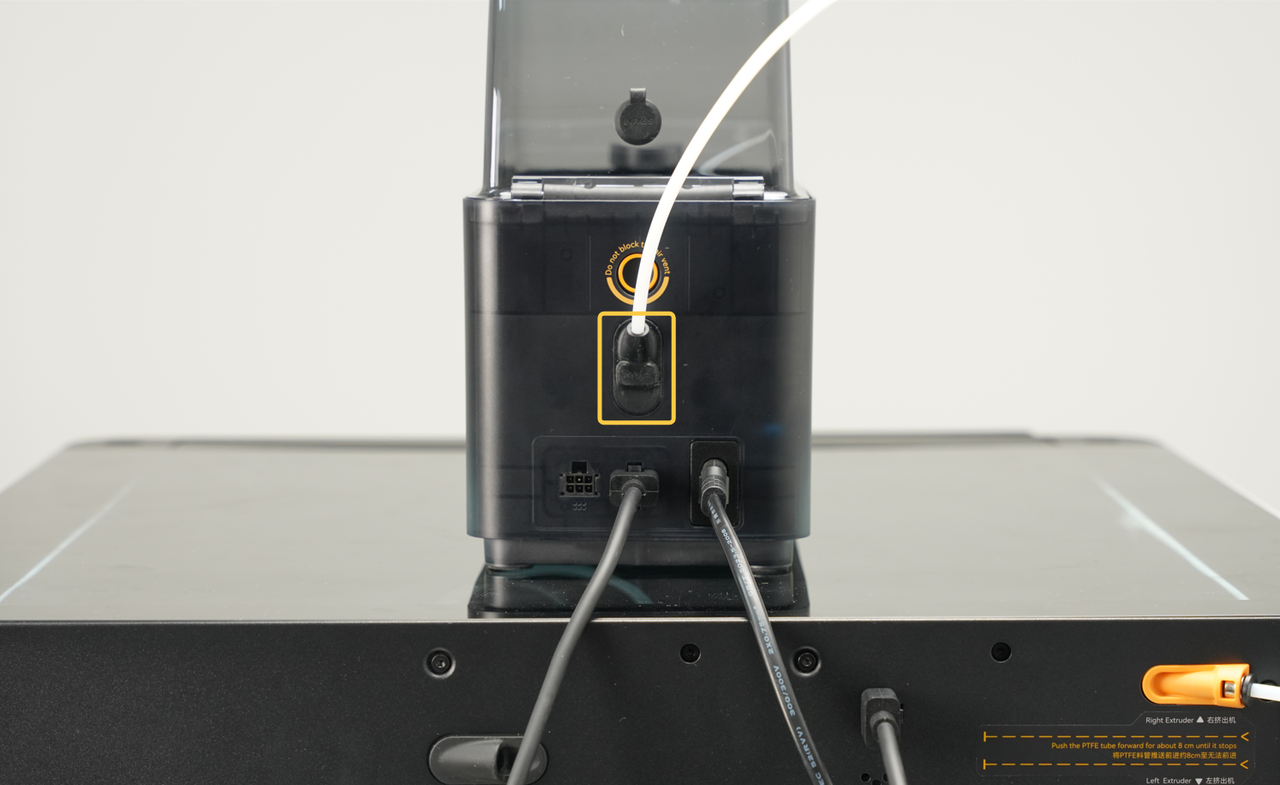

Salida y botón de liberación
La parte trasera del AMS HT presenta una salida para conectar tubos PTFE, con un botón de liberación cuadrado debajo. Al presionar el botón, se libera el tubo para su fácil eliminación.
Sensor Hall de salida
Cerca de la salida en la parte trasera del AMS HT se encuentra un sensor Hall de salida. Este componente detecta si el filamento ha sido alimentado con éxito fuera del AMS. En casos de rotura o atasco del filamento, el sensor Hall de salida ayuda a localizar el filamento para una rápida solución de problemas.

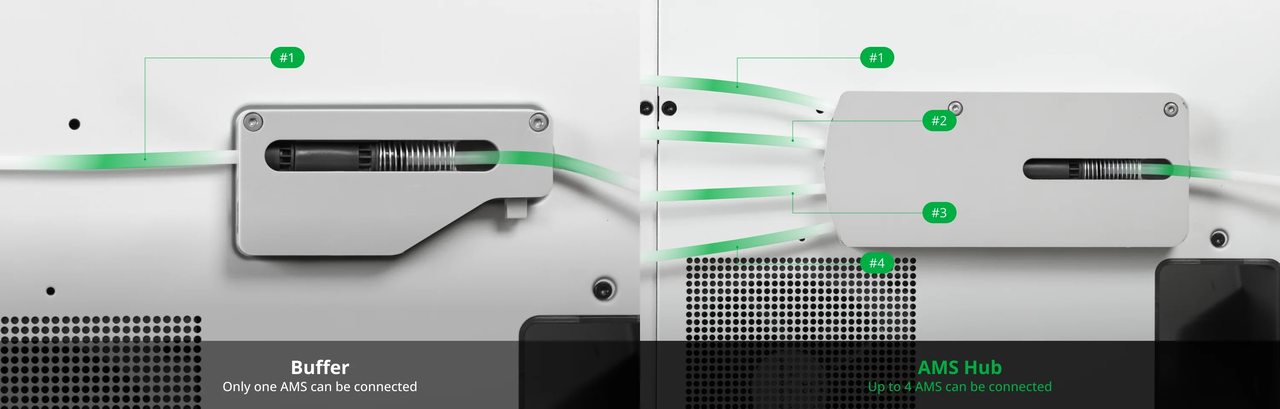

Buffer
El AMS HT y la impresora deben conectarse mediante un buffer, que consta de un deslizador, un resorte y un sensor Hall.
Cuando el AMS empuja el filamento hacia el extrusor, el deslizador avanza debido a la presión del filamento. El sensor Hall detecta la posición del deslizador, y el buffer envía la señal de vuelta al AMS y a la impresora. Al controlar la velocidad de alimentación del AMS, se mantiene la tensión del filamento dentro de un rango controlado, permitiendo que el extrusor funcione de manera suave y precisa.

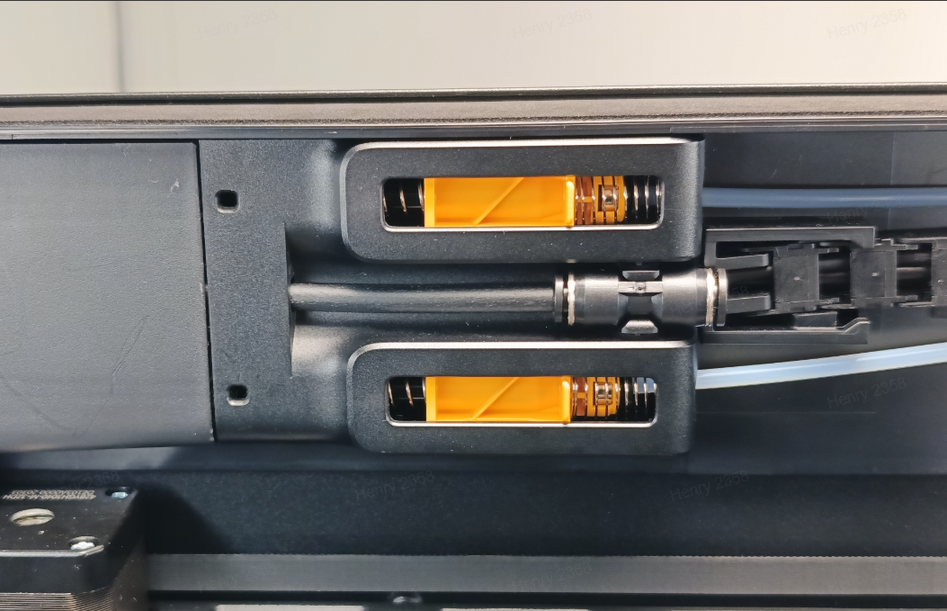

La impresora H2D incluye un buffer de alimentación integrado, que también incluye un sensor de filamento dentro. Este sensor puede detectar si el filamento está pasando por el buffer o si el filamento se ha roto dentro del buffer. Además, al imprimir con una bobina externa, el buffer también cuenta con una función de detección de enredos, que puede detectar si la bobina externa tiene filamento enredado.
Para conectar el AMS HT a impresoras de las series X1 o P1, se requiere un buffer adicional (para una unidad) o un AMS Hub (para múltiples unidades).
Importante: Las impresoras Combo (vendidas con un AMS) incluyen un Buffer por defecto. Si la impresora se compró sin un AMS, se requiere un buffer adicional para conectar el AMS HT.
Si necesita conectar el AMS HT a una impresora de la serie A1, deberá comprar por separado un AMS Hub para serie A1. No utilice un Buffer de filamento u otro AMS Hub no diseñado para A1, ya que esto podría causar fallos o daños en el buffer o el hub, en cuyo caso no estarán cubiertos por garantía.
Sistema de prevención de humedad
Módulo de secado
El módulo de secado del AMS HT consta de un calentador, un ventilador y un sensor de temperatura NTC, con una temperatura máxima de secado de 85°C.
Sensor de humedad
El AMS HT está equipado con un sensor de humedad ubicado dentro del módulo de secado, que monitorea la humedad interna y la temperatura. Puede verificar el estado de humedad actual en la pantalla de la impresora, Bambu Studio o Bambu Handy.

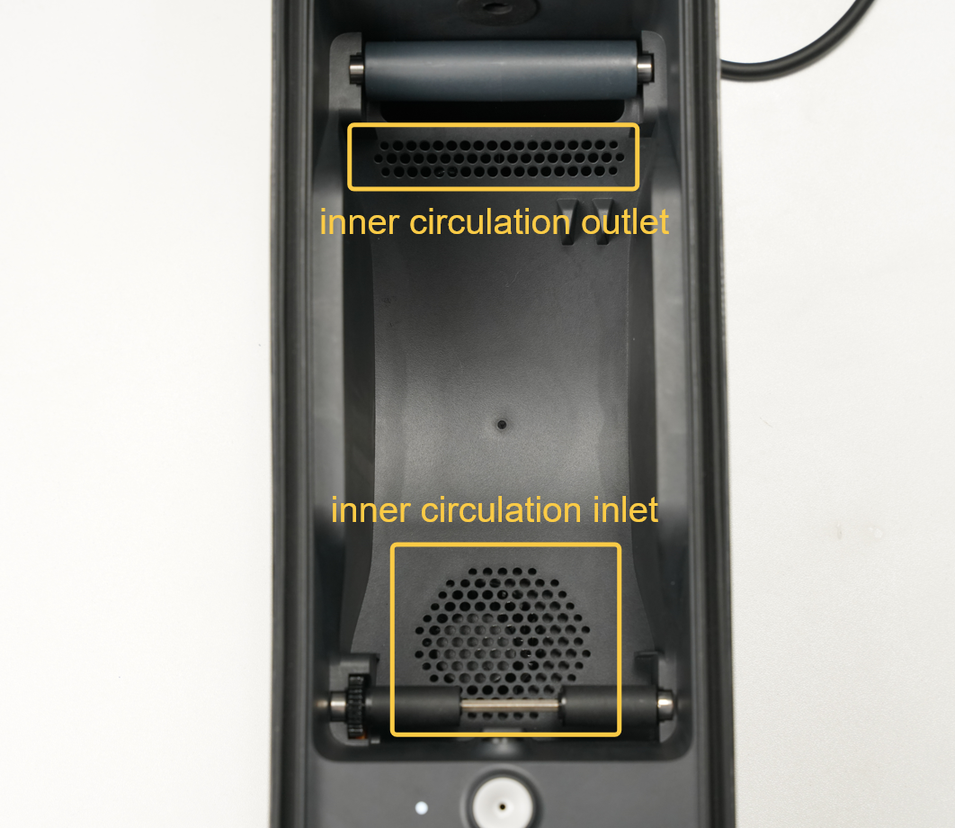

Sistema de circulación interna
El módulo de secado se encuentra debajo del marco principal del AMS HT. Durante el proceso de secado, el lado donde es visible el ventilador funciona como entrada de aire, absorbiendo aire al sistema para calentarlo. El aire calentado luego se expulsa a través de la salida para calentar el filamento y se recircula nuevamente al módulo de calentamiento a través de la entrada, formando un sistema interno de circulación de aire.
Ventilaciones activas
El AMS HT está equipado con dos ventilaciones activas controladas: la ventilación inferior es la entrada y la ventilación trasera es la salida.
Durante el secado, el AMS HT expulsa la humedad mediante circulación externa. Asegúrese de que las ventilaciones no estén bloqueadas para un rendimiento óptimo de secado.
Desecante y junta de sellado
El AMS HT incluye un desecante de gel de sílice de cambio de color, ubicado debajo del eje impulsor trasero. El desecante absorbe la humedad para mantener el aire seco dentro de la cámara. Cuando las partículas amarillas se vuelven verde oscuro, el desecante debe reemplazarse o secarse para su reutilización. Una junta de sellado de goma entre la tapa y la carcasa asegura que el AMS permanezca hermético, evitando que la humedad externa ingrese. Si la humedad supera el umbral preestablecido, el sensor de humedad alertará al usuario.
Nota: El desecante debe retirarse de su bolsa plástica transparente sellada antes de colocarlo en el AMS HT. Mantenga intacta la bolsa interna, ya que está diseñada para permitir la absorción de humedad.

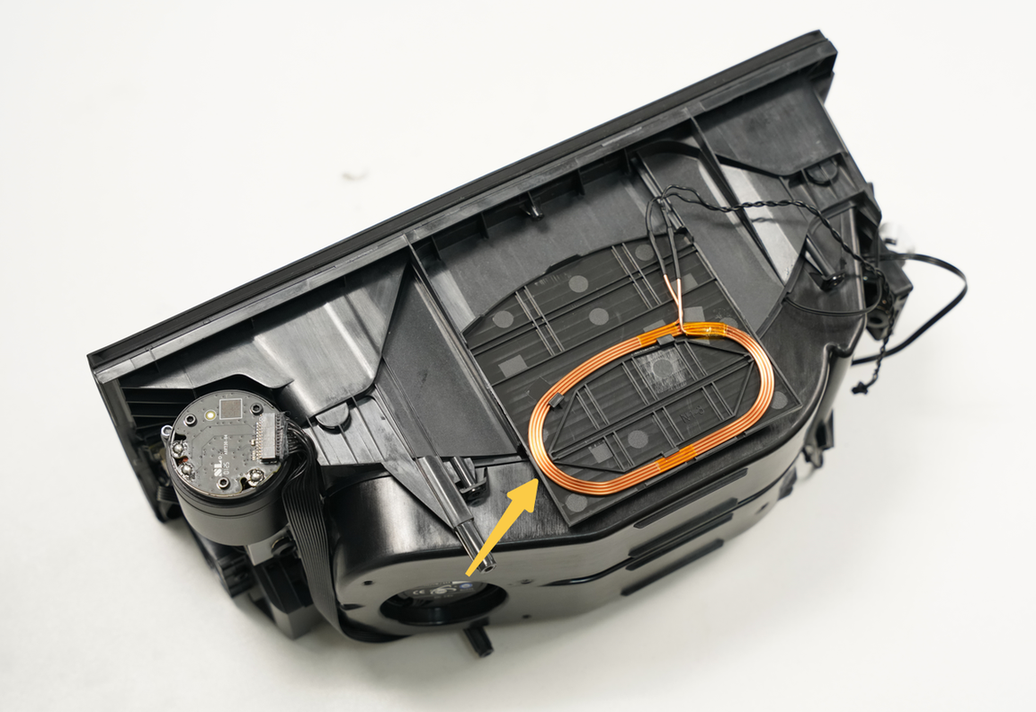

Módulo RFID
El AMS HT está equipado con una bobina RFID que puede reconocer etiquetas RFID en filamentos oficiales de Bambu Lab, permitiendo funciones como la estimación del filamento restante y el reabastecimiento automático.
Cable de alimentación

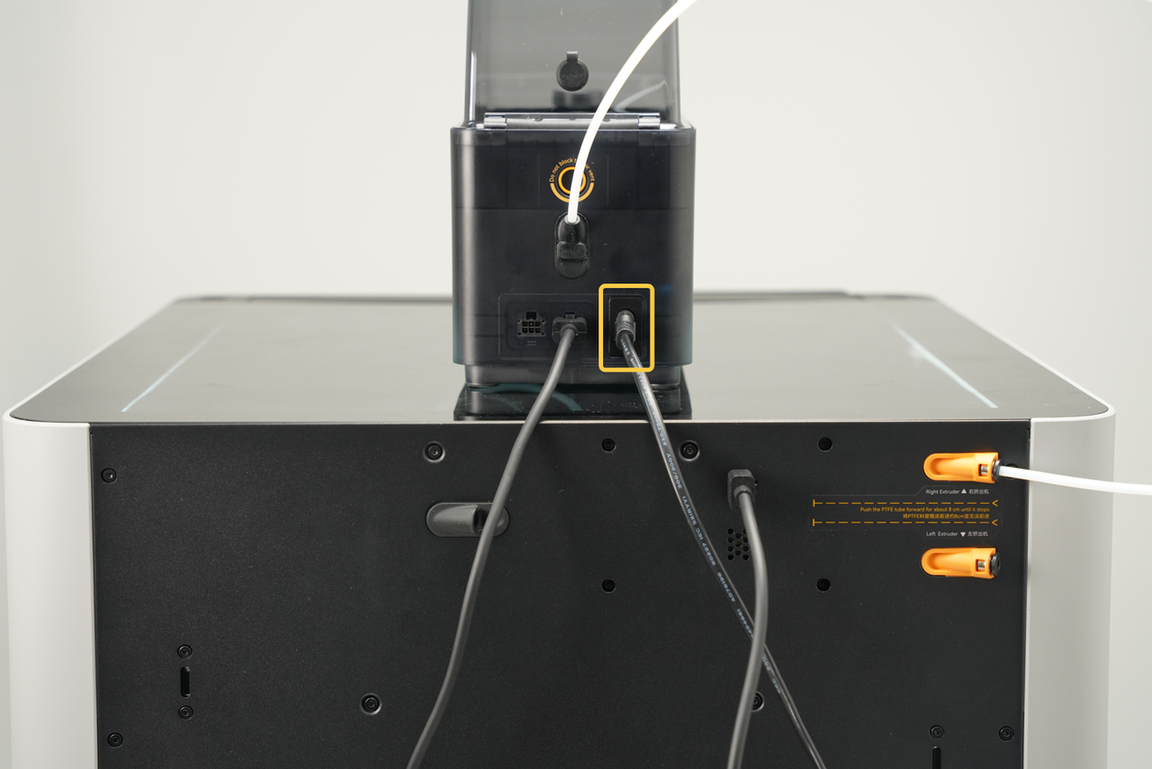

Debido a los altos requerimientos de potencia de la función de secado del AMS HT, no puede alimentarse directamente desde la impresora. Por lo tanto, el AMS HT incluye un cable de alimentación, que debe conectarse para utilizar la función de secado. El método de conexión se muestra en la imagen a continuación.

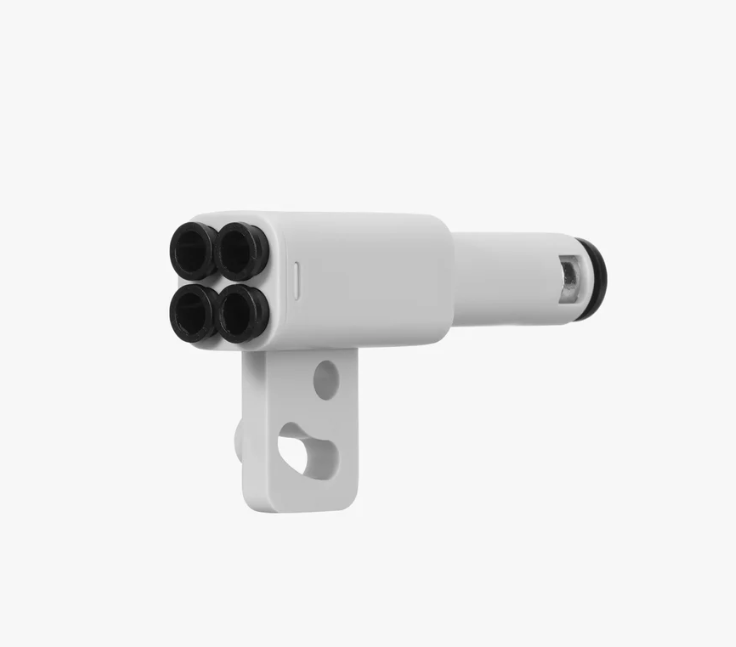

Adaptador PTFE
El tubo PTFE puede conectar 4 tubos de alimentación a la impresora simultáneamente. Al conectar múltiples AMS HT a impresoras de la serie H2, se requiere el adaptador PTFE.
Conexión y configuración del AMS HT
Consulte: Guía de conexión para múltiples unidades AMS con diferentes modelos de impresora para pasos detallados.
