Tablero de conexión del buffer de filamento
El tablero de conexión del buffer de filamento se encuentra dentro del buffer de filamento del AMS y está equipado con un sensor Hall. Monitorea el estado de carga del filamento detectando los cambios de posición del deslizador del buffer.
Cuándo reemplazar
Durante el uso del buffer de filamento del AMS, puede ser necesario reemplazar el tablero de conexión en las siguientes circunstancias:
- El AMS no funciona correctamente y se observa daño evidente en el componente en el tablero de conexión.
- Durante la operación de la impresora, se muestra un mensaje de error indicando "Se ha perdido la señal del buffer de filamento, el cable o el sensor de posición pueden estar fallando". Tras medir voltaje y resistencia, se determina que el tablero de conexión está defectuoso. Las directrices relevantes se refieren a La señal del buffer de filamento se ha perdido, el cable o el sensor de posición pueden estar fallando
- Tras análisis e investigación realizados por el equipo técnico, se determinó que es necesario reemplazar el tablero de conexión.
Herramientas y materiales necesarios
- Llave hexagonal H1.5
- Pinzas planas (Opcional)
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el mantenimiento se realice de manera segura y efectiva.
*Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Pasos para la operación de desmontaje
Paso 1: Retirar el deslizador y el resorte del buffer

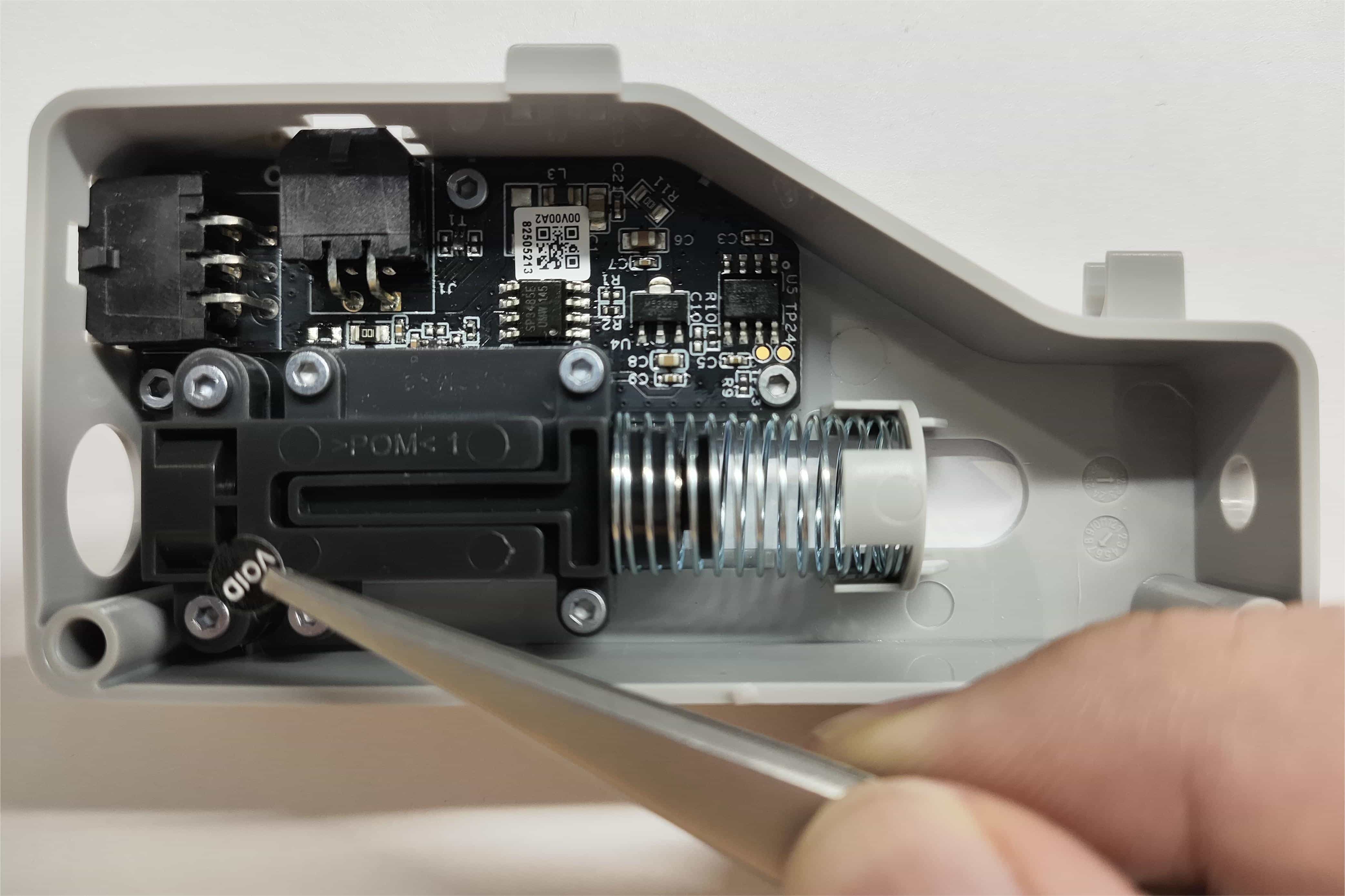

- Retire la cinta anti-manipulación del tornillo del deslizador del buffer (para desmontaje/instalación por primera vez)
- Utilice una llave hexagonal H1.5 para aflojar los dos tornillos en el extremo izquierdo del deslizador del buffer. Luego, retire la placa superior del deslizador del buffer.
- Utilice una llave hexagonal H1.5 para levantar y retirar el deslizador del buffer junto con el resorte desde el extremo izquierdo
Nota: Este paso puede hacer que los componentes del deslizador del buffer se suelten. Al volver a montar, siga el paso 2 en "Pasos para la operación de instalación" para reinstalarlo, lo cual no causará daños.
Paso 2: Retirar el tablero de conexión del buffer de filamento
Afloje los tres tornillos del tablero de conexión utilizando una llave hexagonal H1.5 y levante suavemente el tablero desde el extremo derecho.
Nota: Si el tablero de conexión está atascado en la carcasa, puede moverlo ligeramente hacia la derecha antes de levantarlo.
Pasos para la operación de instalación
Paso 1: Instalar el tablero de conexión del buffer de filamento
Inserte el tablero de conexión desde el extremo derecho, alineando los agujeros para tornillos. Utilice una llave hexagonal H1.5 para apretar los tres tornillos.
Paso 2: Instalar el deslizador y el resorte del buffer
- Vuelva a montar el deslizador del buffer con el resorte (si se soltó durante el desmontaje). Utilice pinzas planas para insertar el resorte en la ranura fija e inserte el extremo izquierdo del deslizador del buffer en el pilar fijo.
- Instale la placa superior sobre el deslizador del buffer y utilice una llave hexagonal H1.5 para apretar los dos tornillos.
Advertencia: Si retira accidentalmente los cuatro tornillos mostrados en la imagen izquierda durante el desmontaje, el imán interno (mostrado en la imagen derecha) podría caerse. Tenga en cuenta que al reinstalar el imán, su polaridad norte-sur debe coincidir con la orientación mostrada en la imagen derecha; de lo contrario, podría ocurrir el error descrito en el siguiente enlace: HMS_0700-4000-0002-0001: La señal del buffer de filamento se ha perdido, el cable o el sensor de posición pueden estar fallando.

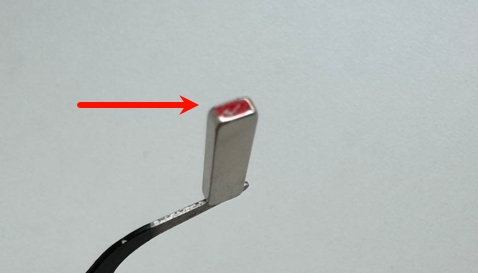

El lado resaltado en rojo en la figura indica el Polo Norte (N). Utilice esta marca como referencia al instalar el imán.
Nota final
