Cuándo realizar la limpieza
- Cuando la unidad de alimentación AMS 2 Pro (denominada AMS en el texto siguiente) presente fallas al cargar/descargar filamento;
- Cuando se observe claramente residuos de filamento dentro del AMS 2 Pro durante la carga/descarga.
Síntomas de falla de la unidad de alimentación del conducto

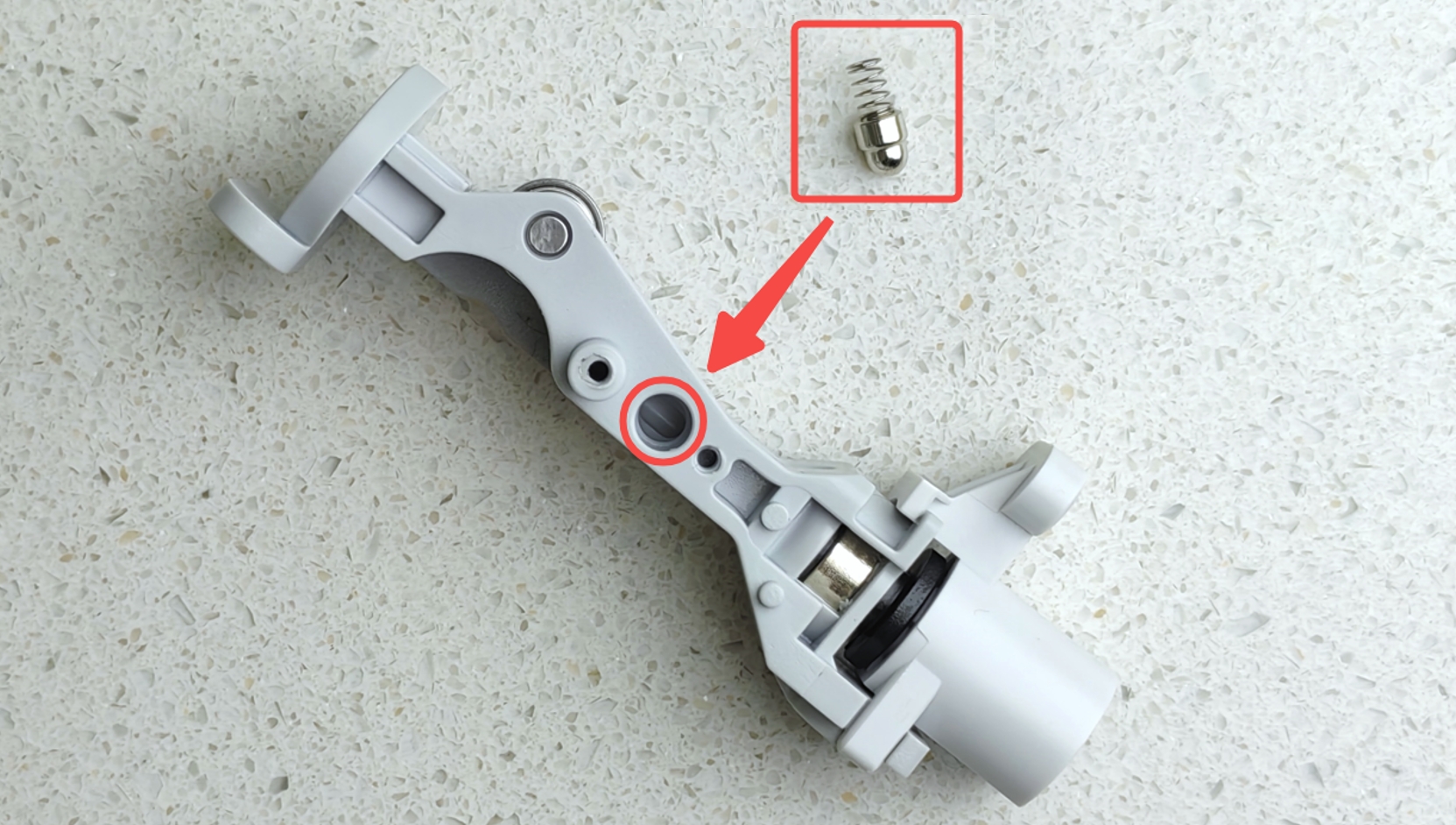

Cada unidad de alimentación del AMS 2 Pro cuenta con un sensor ubicado en la unidad de alimentación del conducto. Al insertar un segmento corto de filamento en la entrada de filamento, el filamento empuja el imán cilíndrico del sensor (como se muestra en la figura a continuación) para moverse, lo que activa la detección del sensor, acciona la rotación del engranaje de la unidad de alimentación y extrae automáticamente el filamento hacia el AMS.
En el uso cotidiano, las condiciones anormales comunes incluyen:
- Después de insertar 10 cm de filamento, el sensor de la unidad de alimentación no detecta el filamento en todo momento;
- El sensor de la unidad de alimentación detecta la presencia de filamento incluso cuando no se inserta filamento.
- Puede consultar el estado del indicador para determinar si el problema proviene de la unidad de alimentación (Análisis del estado de los LED del AMS 2 Pro)
Estos problemas suelen deberse a residuos de filamento o filamento roto en la unidad de alimentación del conducto. Puede intentar insertar repetidamente un segmento de filamento en la entrada de filamento para limpiarla, luego evaluar si el sensor vuelve a funcionar normalmente según el estado del LED. Si no se recupera, consulte las siguientes instrucciones para solucionar y limpiar las partes estructurales de la entrada de filamento.
Fallas de la unidad de alimentación
- Después de insertar el filamento, el sensor de la unidad de alimentación del conducto detecta el filamento, pero el motor no responde en absoluto y el engranaje no gira para extraer el filamento;
- Después de insertar el filamento, el motor acciona el engranaje para girar, pero el AMS no extrae automáticamente el filamento. Esta situación suele deberse a residuos en la unidad de alimentación.
Herramientas y materiales requeridos
- Llaves Allen H2.0 y H1.5
- Pinzas
- Alicate
- Un segmento de filamento
Advertencias de seguridad y estado de la máquina antes de operar
Apague la alimentación de la impresora y desconecte el AMS de la impresora.
Procedimiento de desmontaje

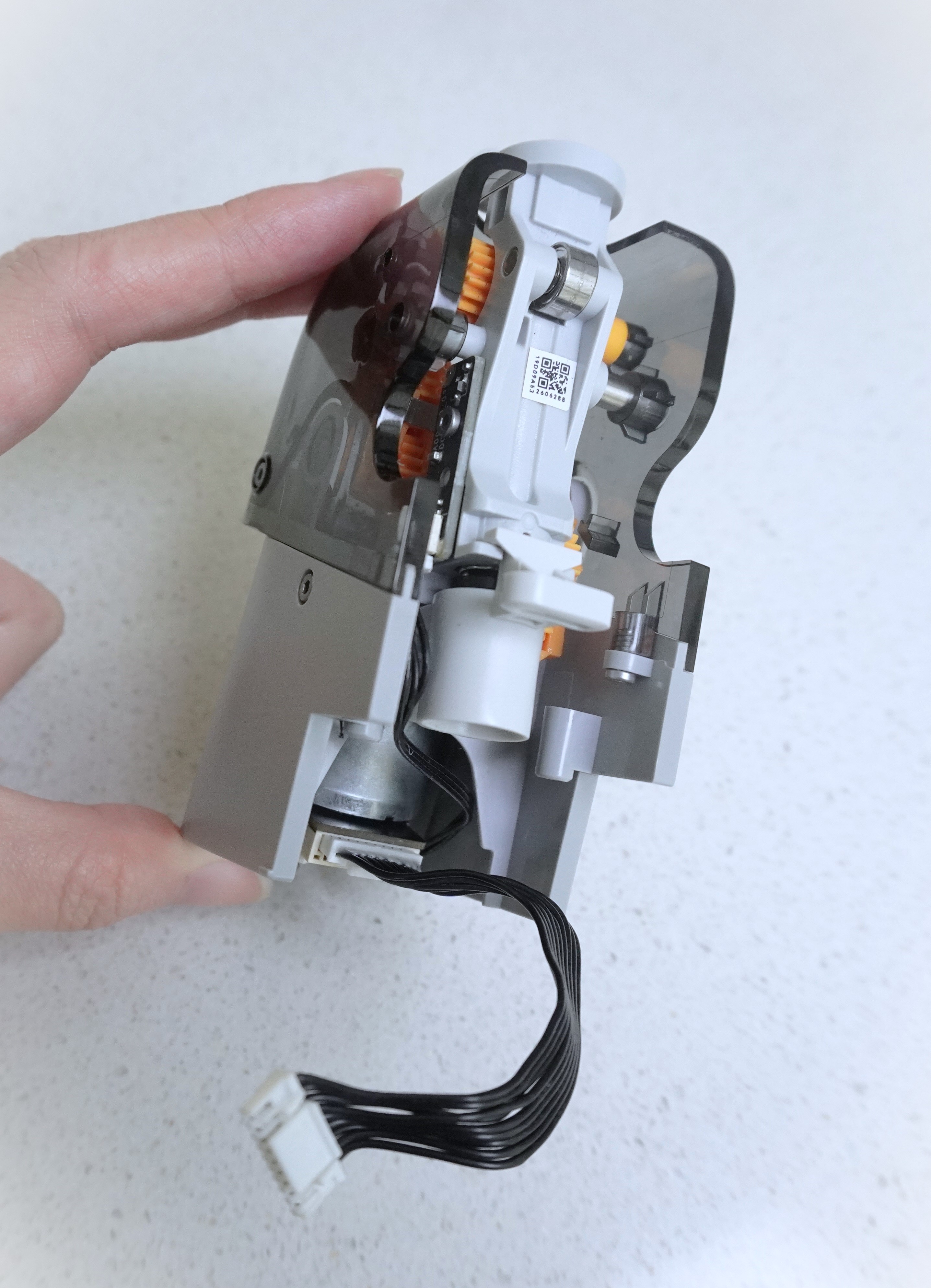

1. Retire la unidad de alimentación
Consulte los pasos 1 a 7 en Reemplazar la unidad de alimentación del AMS 2 Pro para retirar la unidad de alimentación del AMS 2 Pro que requiere procesamiento y retire el tubo PTFE.
2. Separe la base y la tapa superior

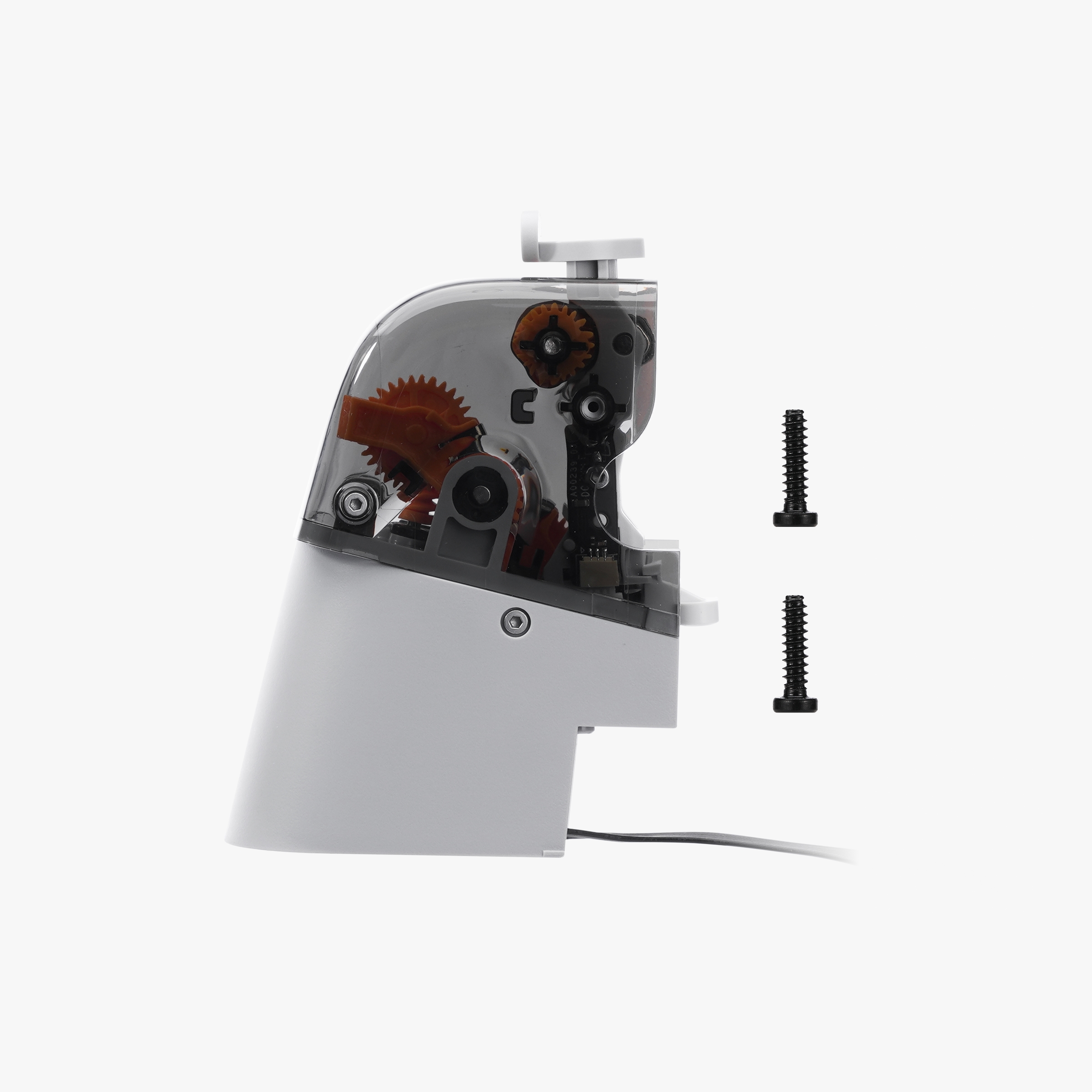

Use una llave Allen H1.5 para retirar los 4 tornillos.
Separe la tapa superior de la base, retire con cuidado el resorte, y desconecte el cable de la placa de circuitos de la unidad de alimentación del conducto.
3. Retire el eje

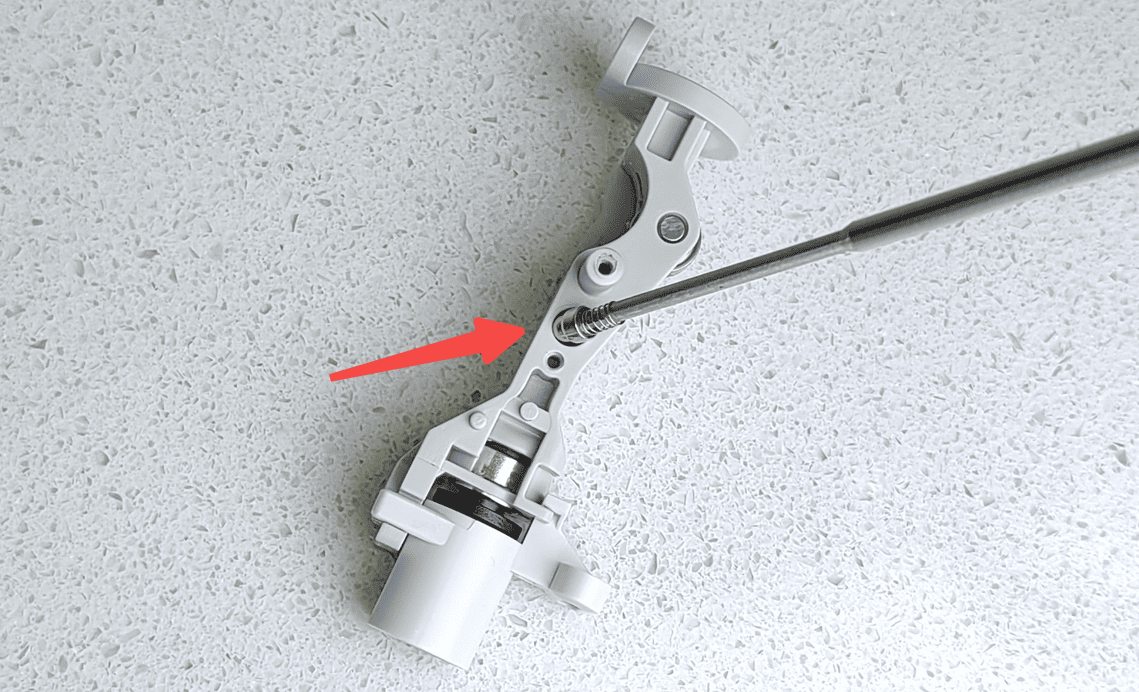

Use una llave Allen y un alicate para sacar el eje de la boquilla de filamento. Asegúrese de tener suficiente espacio en la posición donde sale el eje.
4. Retire la unidad de alimentación del conducto
Use el alicate para retirar el eje, luego retire la unidad de alimentación del conducto del AMS.
Procedimiento de limpieza
1. Inspeccione el imán del sensor

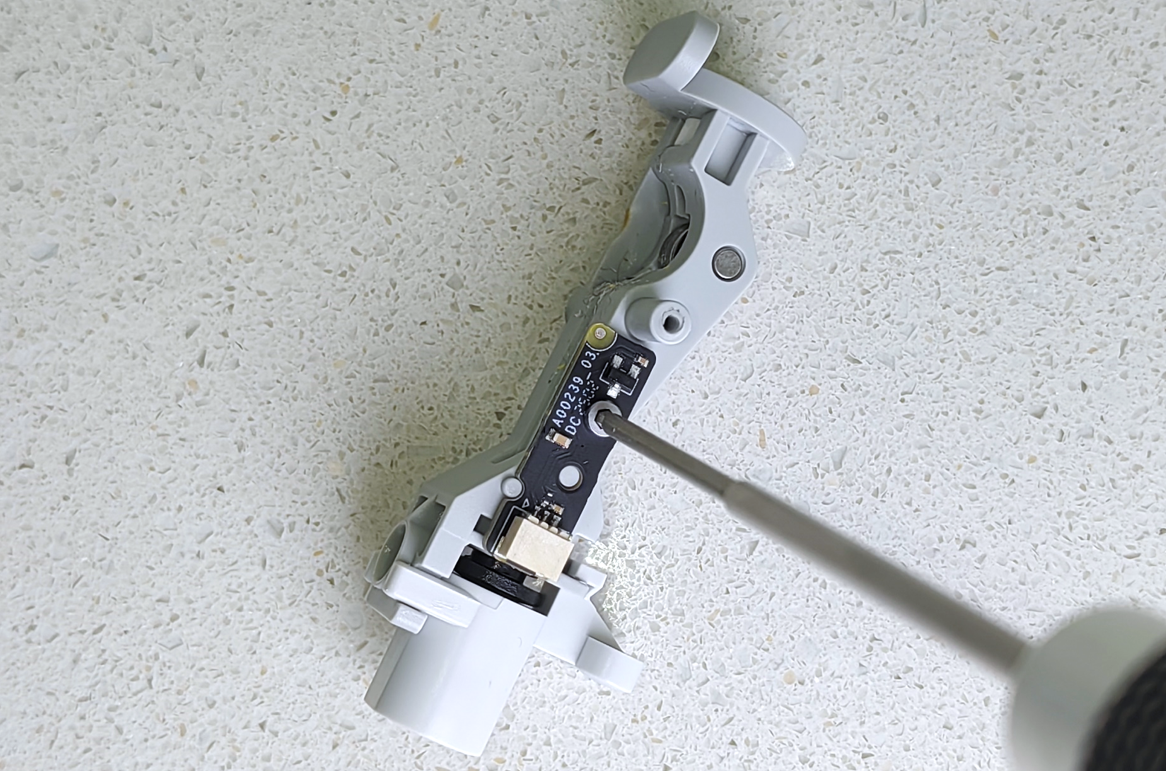

Use un destornillador para retirar la placa de circuitos de la unidad de alimentación del conducto.

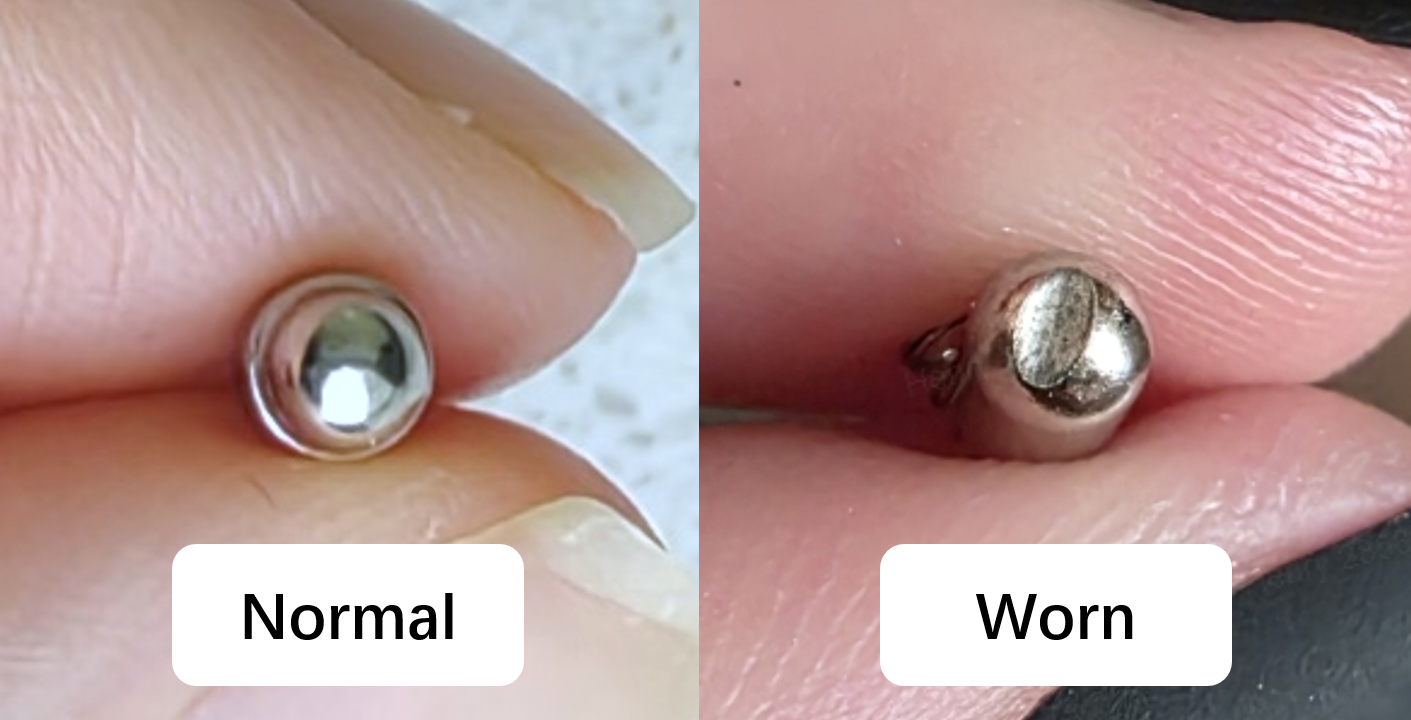

Retire con cuidado el imán y el resorte, y verifique si el imán está desgastado, como se muestra en la figura a continuación. Si el imán está desgastado, debe reemplazar la unidad de alimentación del conducto con una nueva.
2. Limpie la unidad de alimentación del conducto

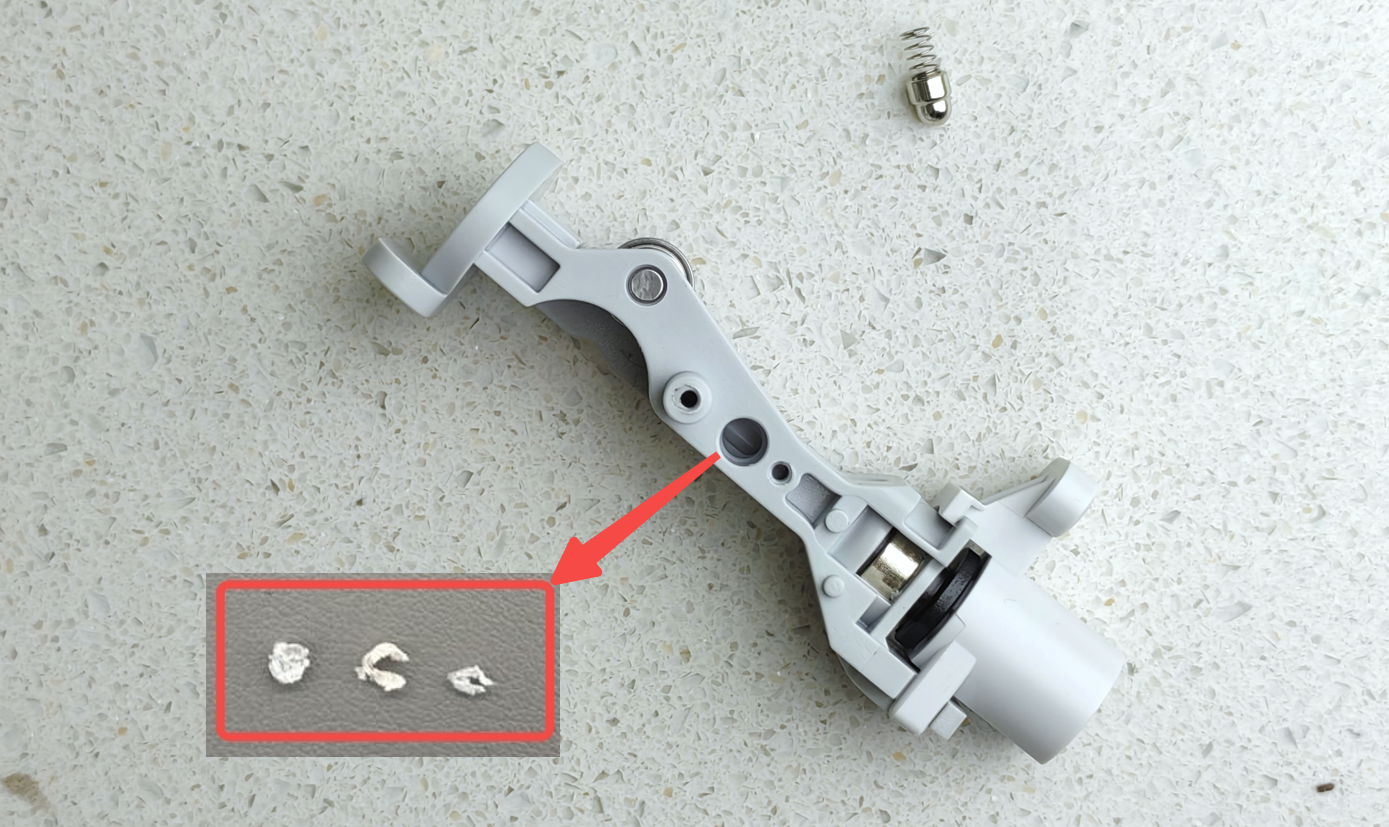

Verifique si hay residuos de filamento en el canal móvil del imán, e inserte repetidamente un segmento de filamento en la entrada de filamento para intentar eliminar los obstrucciones en el canal y el orificio.
Si la detección del sensor aún no vuelve a funcionar normalmente, indica que el sensor está defectuoso y la unidad de alimentación del conducto debe reemplazarse.
3. Limpie la unidad de alimentación

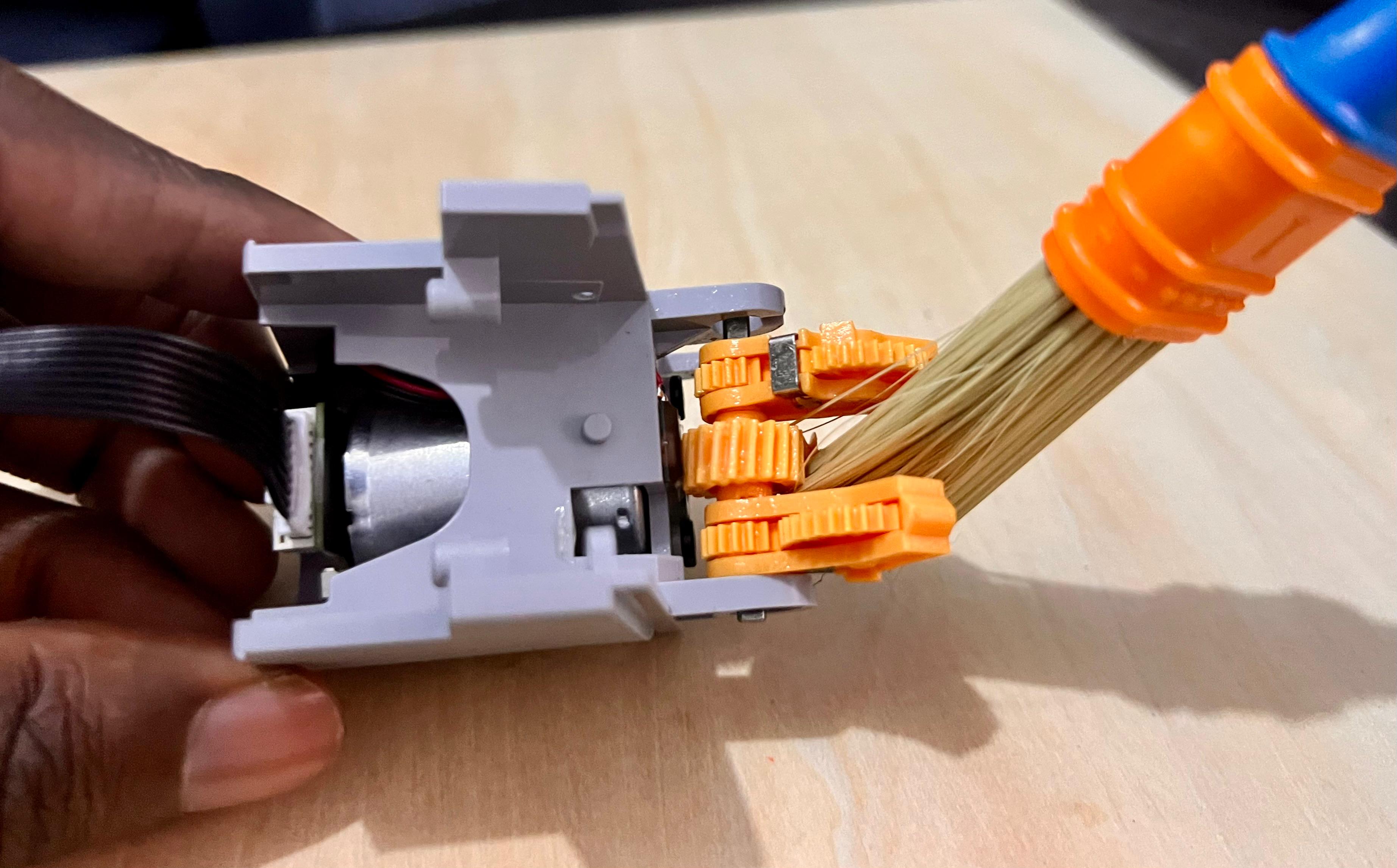

Use un cepillo limpio para limpiar los engranajes de la unidad de alimentación.

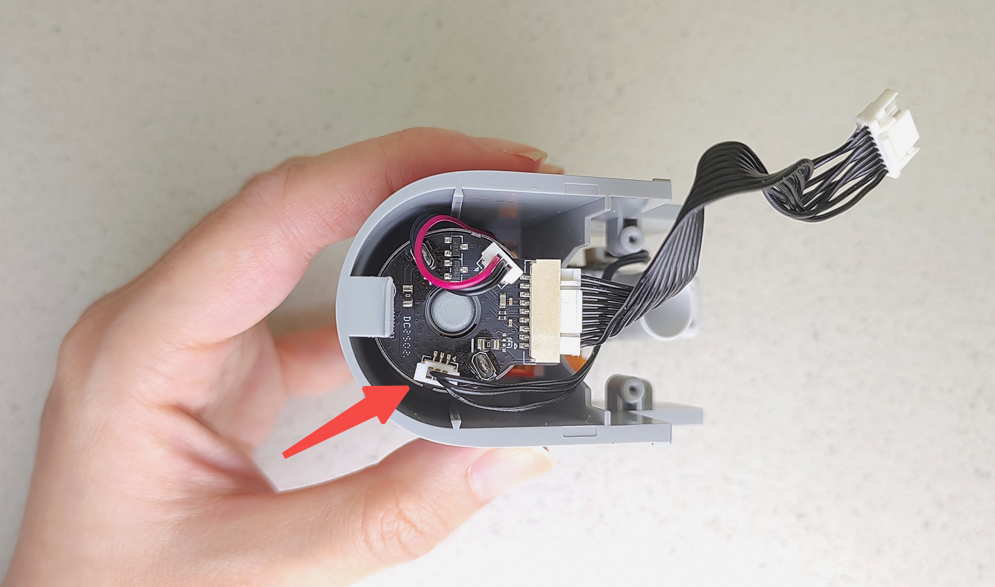

4. Vuelva a conectar el cable del motor de la unidad de alimentación
Vuelva a conectar el cable de conexión del motor. Si el motor aún no funciona, se debe reemplazar el motor de la unidad de alimentación.
Procedimiento de instalación
1. Instale la placa de circuitos de la unidad de alimentación del conducto
Coloque el imán con su cabeza redonda hacia abajo en el orificio, luego coloque el resorte y finalmente instale la placa de circuitos de la unidad de alimentación.
2. Instale la unidad de alimentación del conducto

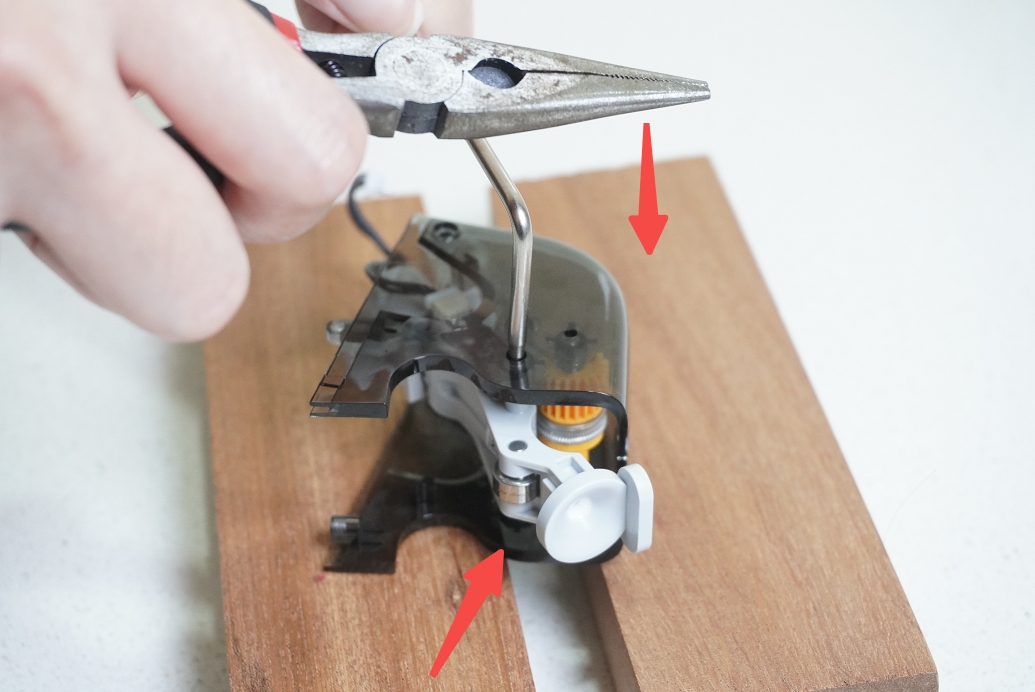

Instale la unidad de alimentación del conducto del AMS, presione el eje y use el alicate para golpear el eje en su posición.
3. Instale la tapa superior

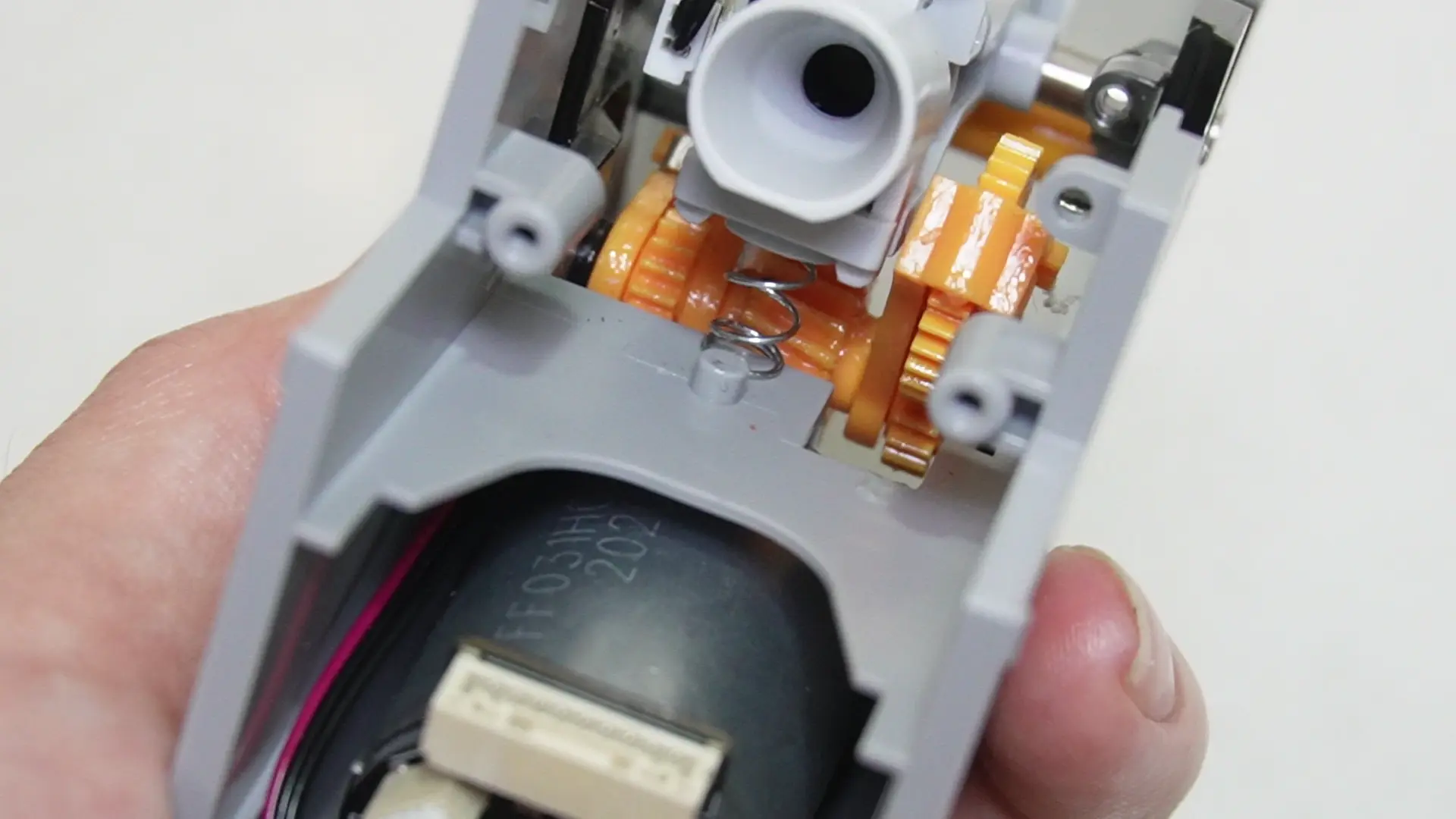

Instale el resorte en la unidad de alimentación del conducto del AMS y conecte el cable.
Ajuste la posición del conjunto de engranajes, luego una la tapa superior y la base. Durante el proceso, use pinzas para ajustar la posición del resorte e instale el otro extremo en el poste saliente de la base.

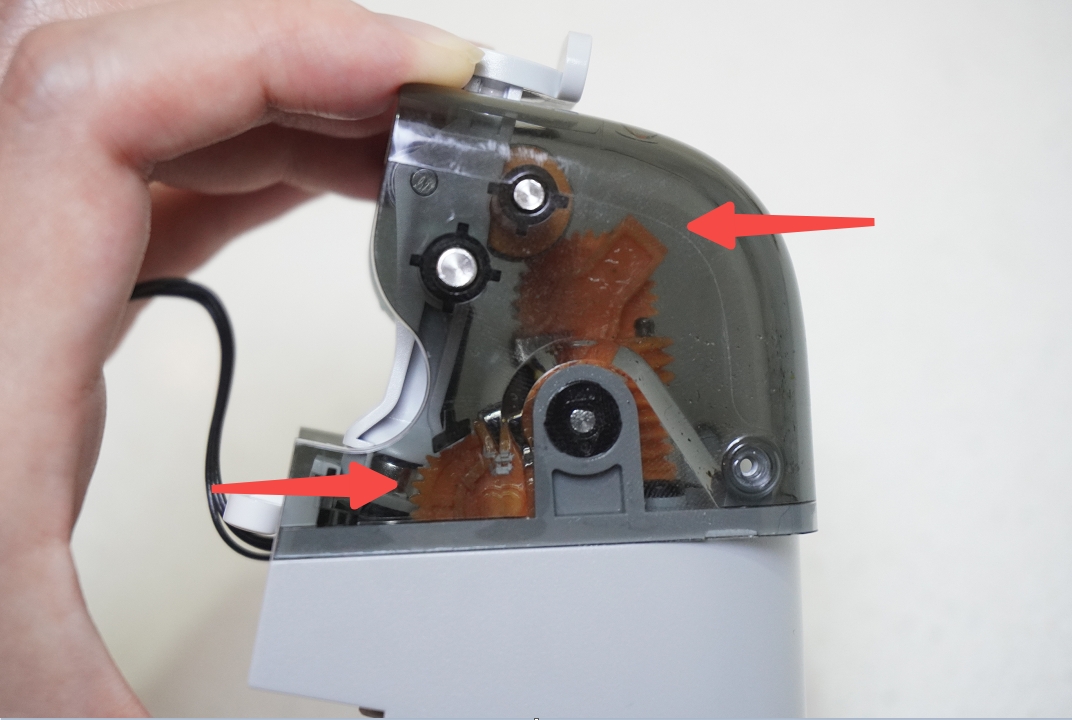

Una vez en su posición, verifique la posición del conjunto de engranajes. Si la posición es incorrecta, ajuste la posición del engranaje e instálelo nuevamente.
Use una llave Allen H1.5 para fijar los 4 tornillos en secuencia. Solo fíjelos en su lugar, no los apriete con fuerza excesiva para evitar dañar los hilos.
4. Instale la unidad de alimentación
Consulte los pasos 8 a 14 en Reemplazar la unidad de alimentación del AMS 2 Pro para conectar el tubo PTFE, instalar la unidad de alimentación en el AMS y ensamblar el AMS.
Cómo verificar la finalización/éxito
Pre-carga
Cuando el AMS 2 Pro está en estado de reposo, inserte el filamento en la entrada de filamento, y el AMS puede realizar automáticamente la pre-carga (la unidad de alimentación alimenta el filamento al sensor de la hub del AMS y luego lo extrae).
Lectura de RFID

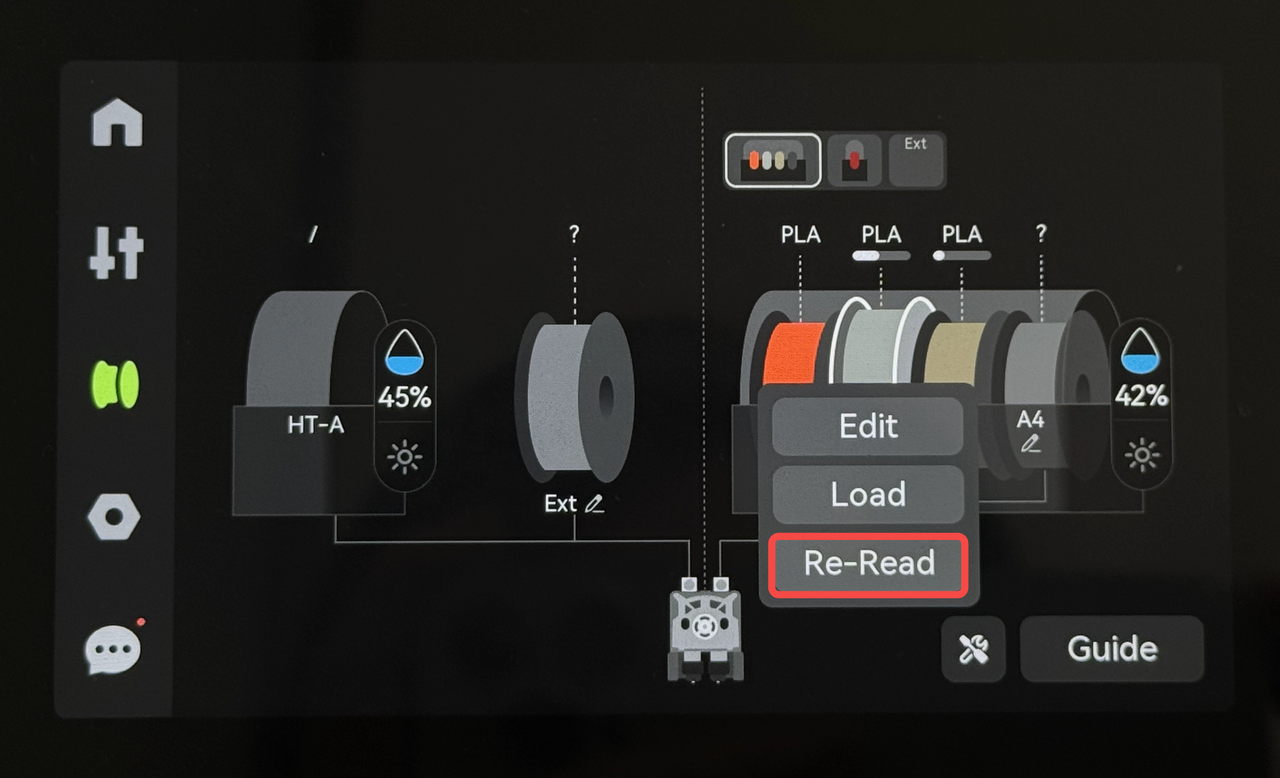

Configure la función de lectura automática de RFID en Configuración > Opciones de AMS en la pantalla.
Tras la configuración, el AMS 2 Pro puede leer automáticamente el RFID después de insertar el filamento, o completar la lectura manual de RFID; y puede leer automáticamente la información del RFID del filamento insertado después de reiniciar el AMS.
Para operaciones específicas, consulte Introducción al flujo de trabajo y funciones del AMS 2 Pro.
Si la verificación de funciones se realiza con éxito, la limpieza se ha completado.
