Homing
El proceso de homing se refiere a la detección por parte de la impresora de los tope para los ejes XYZ, con el fin de determinar las coordenadas cero del cabezal en el espacio tridimensional. Durante el proceso de homing, la impresora utiliza los motores del eje X (cabezal en movimiento) y el eje Y (cama caliente en movimiento) para detectar la carga y determinar si han alcanzado sus límites. Para el eje Z, el homing hará descender el cabezal hasta que la boquilla toque la cama caliente. El sensor de corriente de eddy ubicado por encima del hotend detectará si la boquilla ha hecho contacto con la cama caliente.

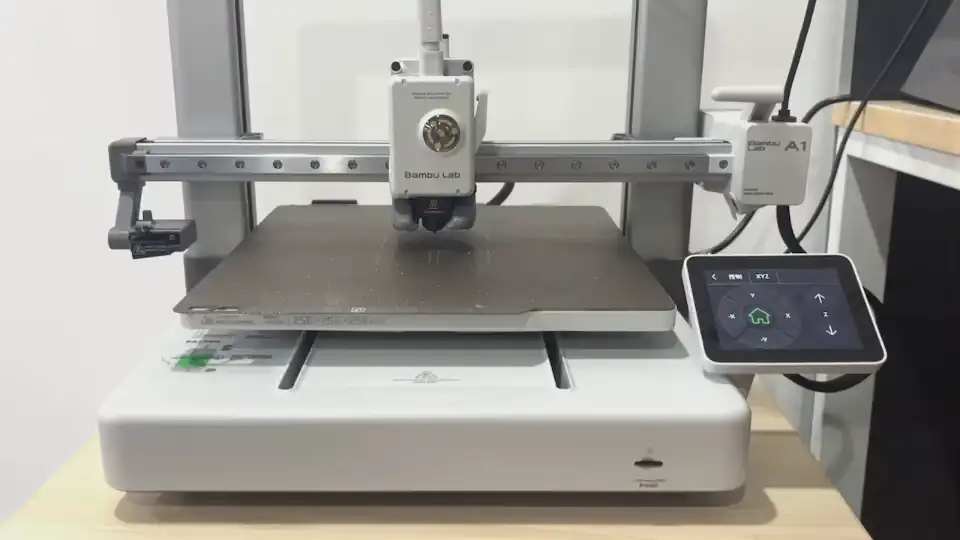

El proceso de homing se muestra a continuación:

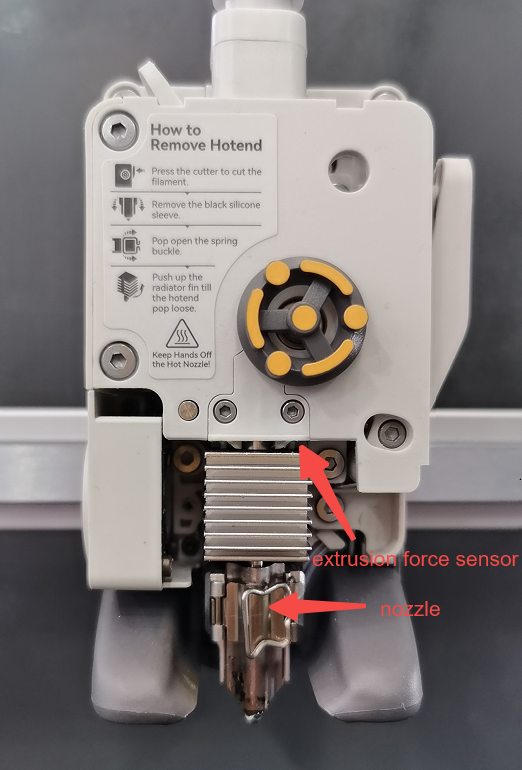

Donde se ubica el sensor de corriente de eddy en el cabezal:
Nivelado de cama caliente
Coloque la impresora sobre una superficie plana, asegurándose de que las cuatro esquinas de la impresora estén en el mismo plano para evitar que partes cuelguen.
Seleccione Nivelado de cama en la página de envío de trabajo de impresión, o Nivelado automático de cama en la página de Calibración, para que la impresora realice un proceso de nivelado de cama caliente. Esto puede compensar la discrepancia de distancia entre la boquilla y la cama caliente debida a una cama no nivelada o mal alineada. Al garantizar una distancia consistente entre la boquilla y la cama caliente en diversas ubicaciones, se logra una mejor calidad en la primera capa.
Nivelado de cama antes de imprimir
Antes de imprimir en Bambu Studio o en la pantalla de la impresora, seleccione Nivelado de cama para que la impresora nivele la cama caliente antes de comenzar la impresión.
Si está utilizando Bambu Studio versión 1.8 o anterior, la impresora realizará un nivelado rápido en 5 ubicaciones y lo comparará con los datos anteriores. Si la diferencia es demasiado grande, la impresora realizará un nivelado completo de cama caliente. De lo contrario, comenzará la impresión sin realizar un nivelado completo de cama caliente. Para el número de ubicaciones en un nivelado completo de cama caliente, es 66 para A1 mini y 77 para A1.
Si ha actualizado Bambu Studio a la versión 1.9 (Notas de lanzamiento de Bambu Studio 1.9.1), y el firmware de la impresora a la versión 1.03, se admite el nivelado parcial de cama. La impresora realizará el nivelado de cama caliente según el contorno del objeto cortado, en lugar de toda el área de la placa de impresión. Esto reduce significativamente el tiempo de preparación.
Nivelado de cama en calibración

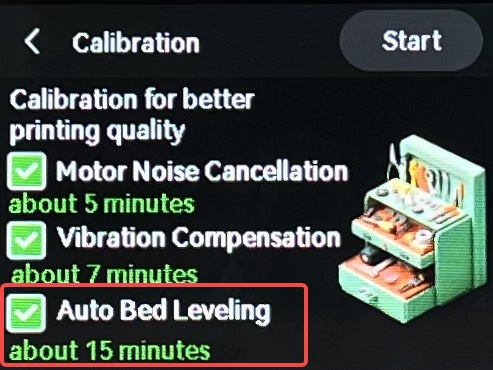

La opción Nivelado automático de cama en la página de Calibración permite que la impresora nivele la cama caliente de manera más exhaustiva. Para el número de ubicaciones a nivelar, es 1818 para A1 mini y 2121 para A1. Realizar un nivelado completo de cama en la página de calibración es más útil para lograr una mejor calidad en la primera capa. Especialmente después de cambiar la cama caliente, la placa de impresión, el hotend o el conjunto de calentamiento, recomendamos fuertemente realizar un nivelado de cama desde la página de calibración.
Razones comunes de falla en homing:

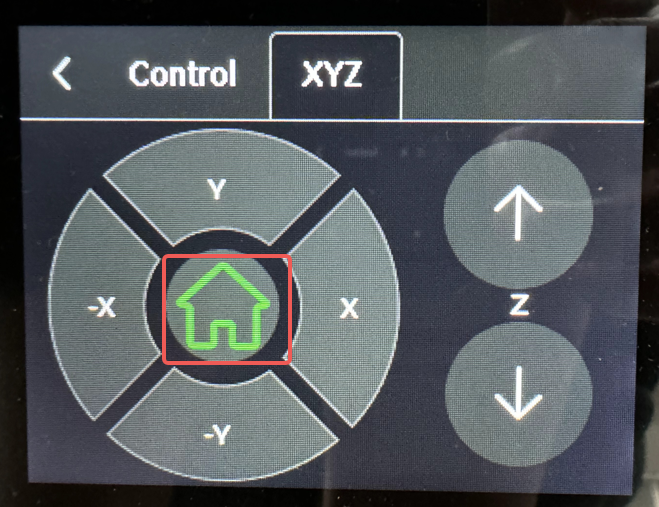

Tenga en cuenta que: Si desea realizar un proceso de homing en la pantalla de la impresora, en Bambu Studio o en Bambu Handy, la temperatura de la boquilla no puede superar los 140°C. Si es mayor a este valor, la impresora homingeará primero los ejes XY, luego homingeará el eje Z después de que la temperatura de la boquilla disminuya a 140°C o menos.
1: Datos anormales del sensor de corriente de eddy
El sensor de corriente de eddy tiene un circuito abierto
Durante el homing, los ejes XY pueden homingearse normalmente. Luego, el cabezal se mueve al centro de la cama caliente, sube un poco, baja un poco y se detiene. No descenderá lo suficiente para tocar la cama caliente. La impresora reporta un error como homing Z fallido.
Información de error HMS: HMS_0300-1800-0001-0004: Los datos del sensor de fuerza de extrusión son anormales, el sensor podría estar dañado.
Causas y soluciones:
Esto suele deberse a que la impresora no recibe datos del sensor de corriente de eddy. Verifique la conexión entre el sensor de corriente de eddy y la placa TH.
-

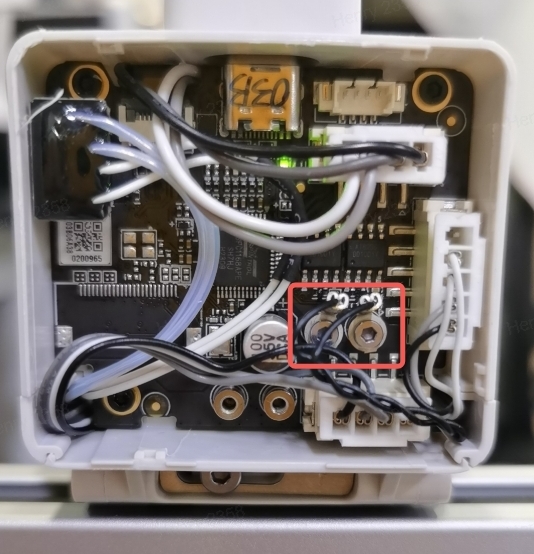

Si el problema persiste, podría ser que el sensor de corriente de eddy está dañado o que hay un fallo en la placa TH. Consulte el artículo de la wiki anterior para verificar si el cable del sensor de corriente de eddy está fijado al tornillo de la placa TH. Si el cable está flojo, apriételo y vuelva a intentarlo.
-

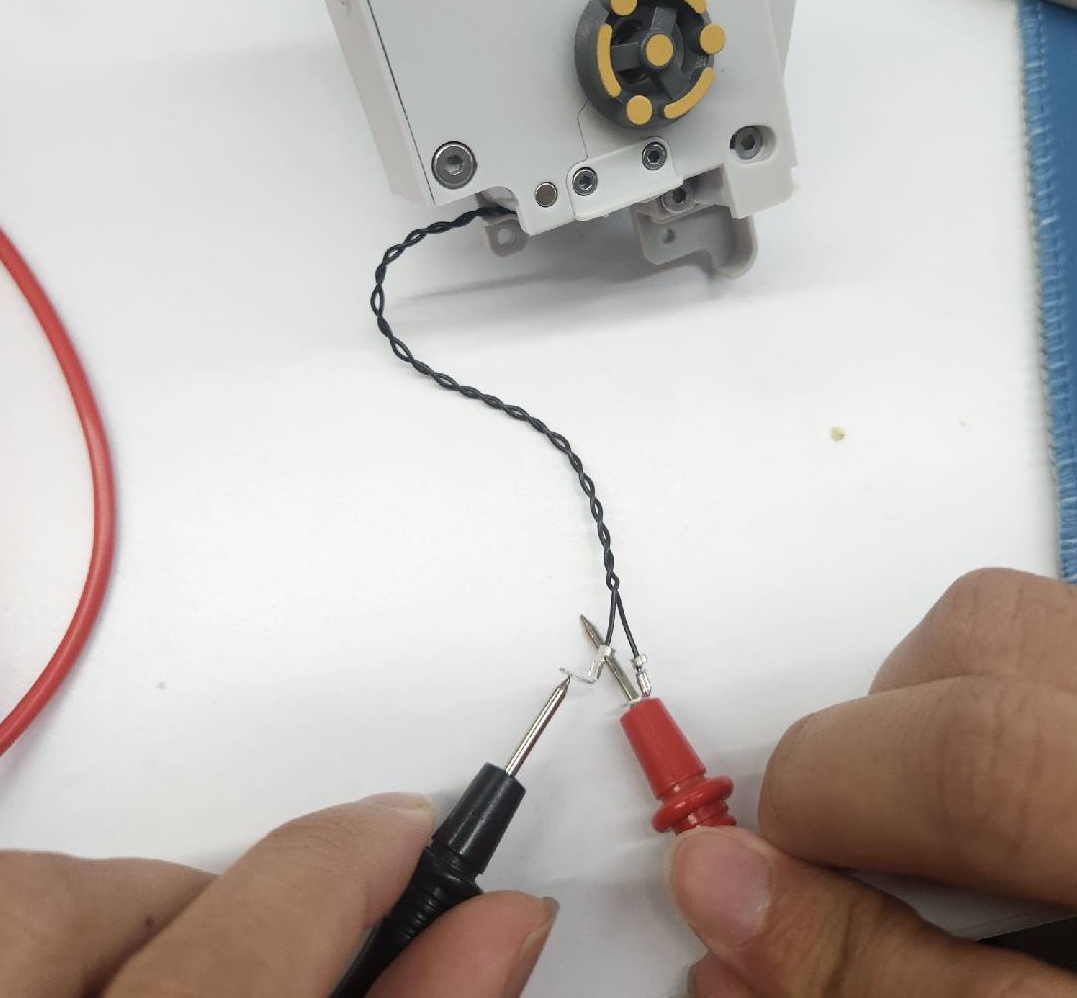

Se recomienda usar un multímetro para probar la continuidad. Si está conectado, verifique el cable del sensor de corriente de eddy o la placa TH.
-
Si el tornillo de la placa TH para fijar el cable está roto, contacte a nuestro equipo de soporte al cliente.
Operaciones inadecuadas durante la instalación del hotend, o un bloqueo de boquilla, pueden dañar el sensor de corriente de eddy, lo que provoca este error. Puede retirar el hotend y verificar si el sensor de corriente de eddy en el extrusor está dañado.

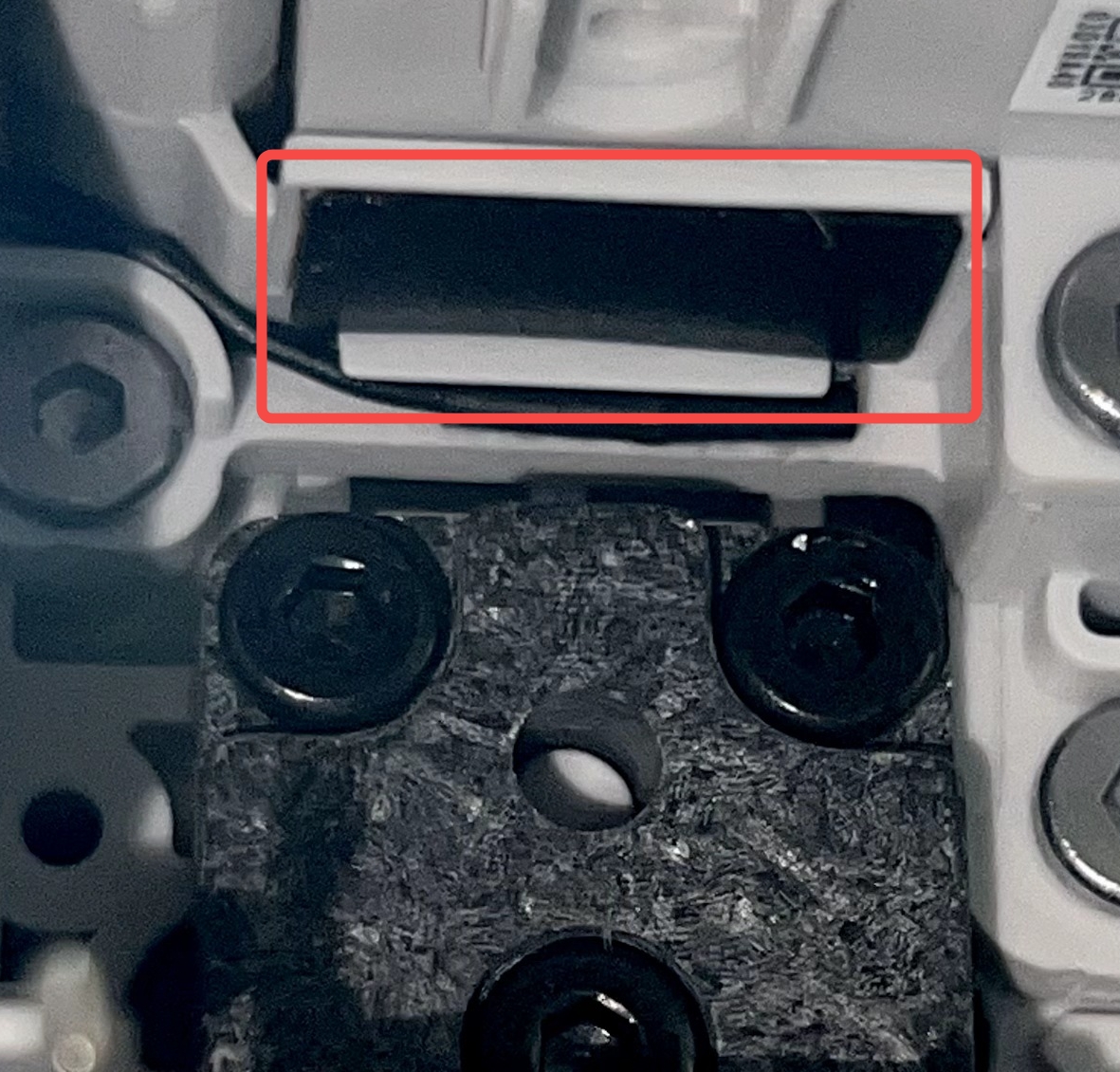

NOTA: No retire la cinta de acetato negra, ya que esto podría causar que se rompa la bobina de corriente de eddy.
Sensibilidad baja del sensor de corriente de eddy
Información de error HMS: HMS_0300-1800-0001-0002: La sensibilidad del sensor de fuerza de extrusión es baja, es posible que el hotend no esté instalado correctamente.
Causas y soluciones:

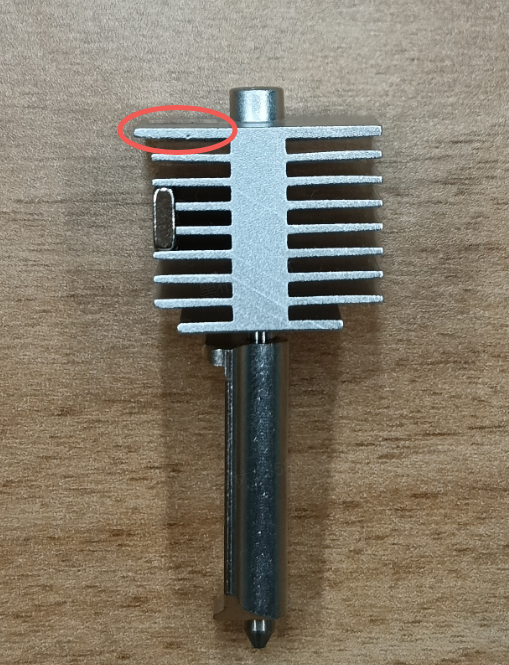

Esto se debe a que la señal detectada por el sensor de corriente de eddy es baja. Podría ser que el hotend no está instalado correctamente, o que la aleta de enfriamiento superior del hotend está deformada. Retire el hotend y verifique si la aleta de enfriamiento está doblada hacia abajo. Normalmente, debe estar nivelada o ligeramente curvada hacia arriba. Si no hay deformación visible, instale nuevamente el hotend y luego toque el botón de homing en la pantalla para ver si el proceso de homing es normal. Además, los hotends de terceros podrían causar este problema.
Sin hotend
Información de error HMS: HMS_0300-1800-0001-0001: El valor del sensor de fuerza de extrusión es bajo, parece que la boquilla no está instalada.
Causas y soluciones:
La causa principal de este error es que la impresora detecta una señal débil del sensor de corriente de eddy, lo que podría deberse a que el hotend no está instalado. Vuelva a instalarlo e inténtelo nuevamente. Además, los hotends de terceros podrían causar este problema.
2: Motor Z atascado
Durante el homing, el cabezal desciende rápidamente hasta un cierto punto, luego comienza a subir reportando el error de homing Z fallido.
Causas y soluciones:
-
Algo está atascado en el camino del eje Z, causando que el motor experimente una carga excesiva al descender. Primero, verifique si hay modelos dejados en la placa de impresión. Si los hay, retirelos. Luego, verifique si hay residuos en las guías de la rosca de husillo del eje Z. Limpie a fondo, lubrique las guías y vuelva a intentarlo.
-
Si el husillo está visiblemente doblado, grabe un video y contacte a nuestro equipo de soporte al cliente.
3: Precisión pobre en toques repetidos
Durante el homing, la boquilla toca repetidamente la misma ubicación decenas de veces. Luego se reporta el error de homing Z fallido.
Esto se debe principalmente a que las coordenadas entre dos toques consecutivos difieren mucho entre sí, lo que obliga a la impresora a intentarlo repetidamente. Actualmente no hay información de error HMS para este problema.
Causas y soluciones:
-
Vibraciones ambientales significativas. Coloque la impresora en un entorno estable e inténtelo nuevamente.
-
La boquilla no está limpia, con material adherido, o el cabezal golpea algo suave en lugar de la placa de impresión. Limpie la boquilla e inténtelo nuevamente.
-
El soporte del hotend está flojo. El hotend se puede mover fácilmente con la mano ==(¡Cuidado con las quemaduras! Asegúrese de que la temperatura haya bajado antes de intentar esta operación!)==. Apriete los tornillos de seguridad del conjunto de calentamiento que fija la boquilla. Asegúrese de que la boquilla esté firmemente fija e inténtelo nuevamente. Para instrucciones detalladas, consulte Problemas de primera capa en la serie A1 - Primera capa demasiado baja, movimiento del hotend
4: Fuerza externa detectada en el aire por la boquilla
Durante el homing, la boquilla detecta una fuerza externa en el aire mientras desciende. Toque en el aire y luego sube. Se reporta el error de homing Z fallido después de 5 intentos.
Esto se debe a que la alta sensibilidad hace que la boquilla detecte erróneamente objetos en el aire. Eventualmente, la baja precisión de los toques repetidos provoca un fallo en el homing. Actualmente no hay información de error HMS para este problema.
Causas y soluciones:
-
El umbral de sensibilidad del sensor de corriente de eddy es demasiado alto. Recomendamos actualizar el firmware de la impresora a la versión más reciente (1.03 o posterior).
-
Los tubos PTFE en el hub de filamento están doblados en exceso, ejerciendo una fuerza excesiva sobre el hub de filamento. Esto puede provocar toques erróneos. Organice los tubos PTFE en el hub de filamento y evite instalar accesorios en ellos para evitar fuerzas no deseadas. Luego, coloque la impresora en una posición estable e inténtelo nuevamente.

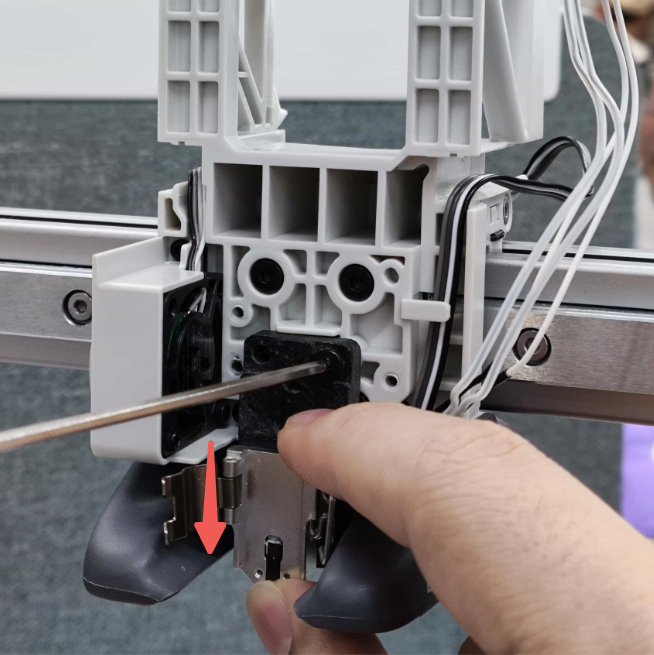

- La frecuencia detectada por el sensor de corriente de eddy es demasiado alta. Intente aflojar los tornillos del conjunto de calentamiento, presionarlo manualmente hacia abajo y luego apretar nuevamente los tornillos. Esto fija el conjunto de calentamiento en una posición ligeramente más baja. Alternativamente, puede reemplazar el hotend o el conjunto de calentamiento e intentarlo nuevamente.
Razones comunes de falla en nivelado de cama caliente:
Antes del nivelado de cama caliente, la impresora realizará primero el homing. Por lo tanto, los problemas anteriores también causarán que el nivelado falle. Si el homing tiene éxito pero el nivelado falla, las causas comunes son las siguientes:

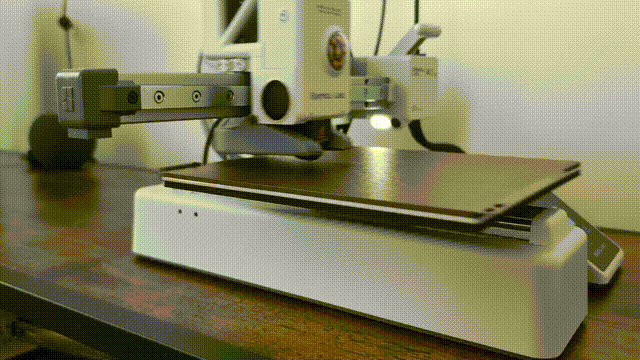

Se reporta falla en nivelado de cama después de que la boquilla toca la misma ubicación repetidamente.
Causas y soluciones:
-
El filamento se adhiere a la boquilla. Verifique si el filamento fundido se adhiere a la boquilla durante el nivelado de cama caliente. Esto provocará un nivelado fallido debido a la baja precisión de los toques repetidos en la cama caliente. Si ocurre este problema, limpie la boquilla e inténtelo nuevamente.
-
Existe un punto blando en la cama caliente o la cama caliente no está estable. Si la cama caliente no está fija o es inestable, también puede causar múltiples contactos en el mismo punto durante el nivelado (especialmente alrededor de los bordes de la cama caliente). Verifique si la cama caliente está suelta y apriete los tornillos para fijarla. Asimismo, verifique si existen anomalías en las barras de guía del eje Y. Si la cama caliente sigue siendo inestable y no se puede resolver, registre un video y contacte a nuestro equipo de soporte al cliente.
-
Se pierden pasos en los ejes XY, lo que provoca errores en ciertas ubicaciones durante el nivelado. Si el cabezal pierde pasos en los ejes XY durante el homing, las coordenadas generales se desviarán. Esto podría causar un fallo en el nivelado. Por ejemplo, la boquilla podría tocar el limpiador de purga o moverse fuera de la cama caliente hacia el aire durante el nivelado. Verifique si existen objetos extraños que obstaculicen los ejes XY. Si los hay, límpielos y vuelva a intentarlo. Si el problema persiste, registre un video de los procesos de homing y nivelado y contacte a nuestro equipo de soporte al cliente.
