Solución de problemas de anomalía de temperatura en la cama caliente A1 Mini

Última actualización el Apr 25, 2026

Fenómeno

Durante la preparación y la impresión, la impresora experimenta un problema en el que la cama caliente no se calienta, mostrando una temperatura de cama de cero o lecturas anormales (como alrededor de 100°C). Establecer manualmente la temperatura de la cama también no produce respuesta.

Causas y Soluciones

Para el A1 mini, cuando la cama caliente no se calienta o la temperatura de la cama de calentamiento es 0, se recomienda priorizar verificar si la unidad de calentamiento de la cama funciona correctamente. Esto se puede determinar midiendo la resistencia de la cama caliente con un multímetro para identificar la ubicación del fallo.

Herramientas y Materiales Necesarios

  • Llave Hexagonal H1.5 y H2.0 (utilizada para aflojar los tornillos de la placa base)
  • Pinzas (utilizadas para retirar el manguito aislante y los cables)
  • Multímetro

Advertencia de Seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.

Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará posibles daños en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.

*Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesita.

Pasos para la Solución de Problemas

Paso 1: Primero, apague el interruptor de alimentación de la impresora y desconecte la fuente de alimentación. Desmonte la placa base inferior de la impresora para exponer la placa principal para la medición.

Este artículo solo proporciona pautas y precauciones para medir la resistencia de la cama caliente. Para pautas sobre cómo retirar la cubierta inferior y la placa principal del A1 mini, consulte “Paso 1: Retirar la Placa Base” y “Paso 3: Retirar la Cama Caliente” de la “Guía de Desmontaje” en Tutorial de Instalación del A1 mini.

Para asegurar resultados de medición precisos, tenga cuidado de no desconectar ningún cable de la placa principal.

Paso 2: Mida la Resistencia en la Ubicación de Conexión de Alimentación de la Placa Principal

Si la resistencia medida en este punto es de 4±0.7 Ω (puede variar con la temperatura ambiente, una ligera desviación es aceptable, y el valor medido en el gráfico es de 4.9 Ω), indica que la cama caliente en sí y los cables de alimentación de la cama caliente funcionan correctamente.

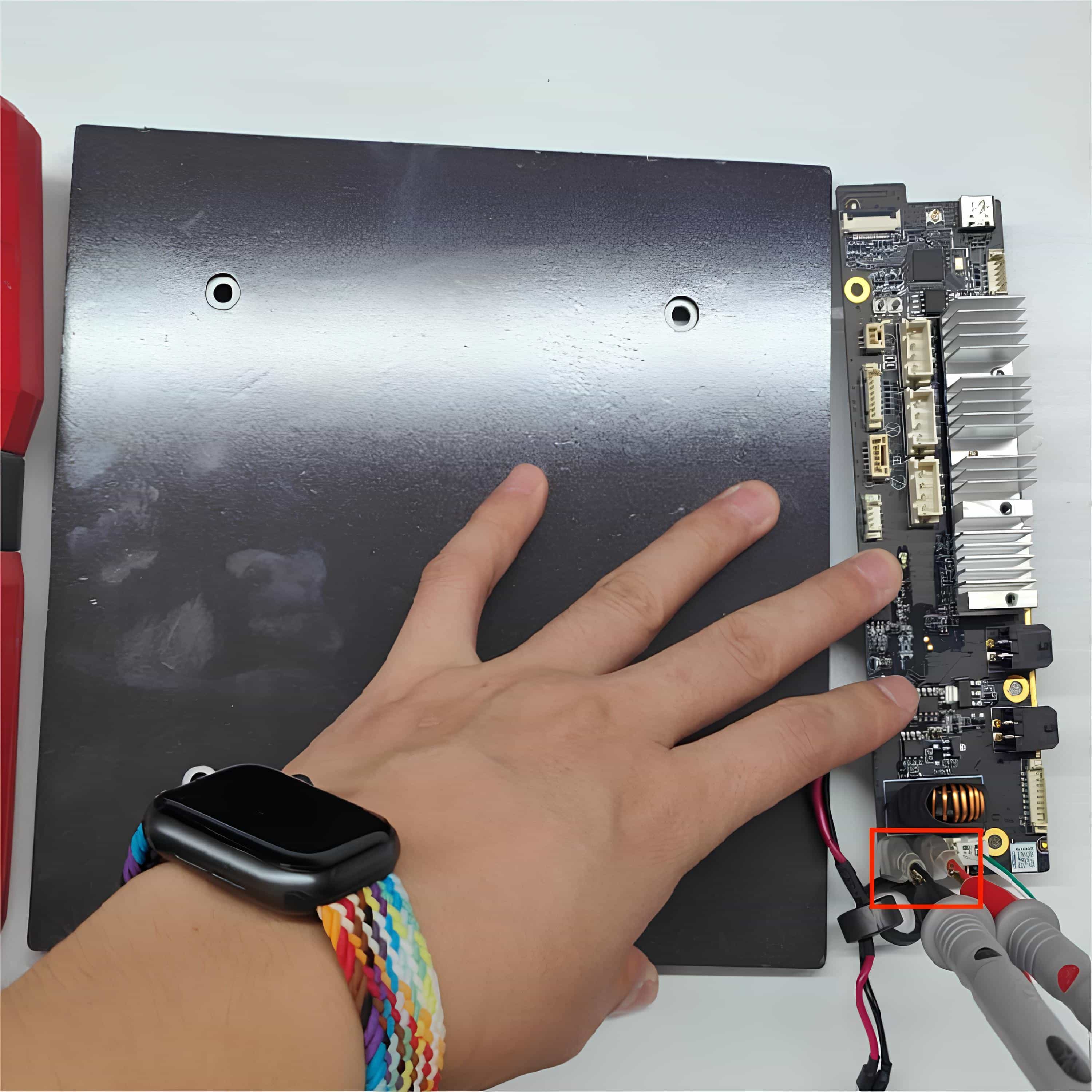

Nota Importante 1: La ubicación de conexión de alimentación en la placa principal se muestra en el diagrama.

(Este diagrama es solo para referencia para indicar los puntos de medición de la resistencia de la cama caliente. No es necesario retirar la placa principal de la impresora durante el proceso de medición)

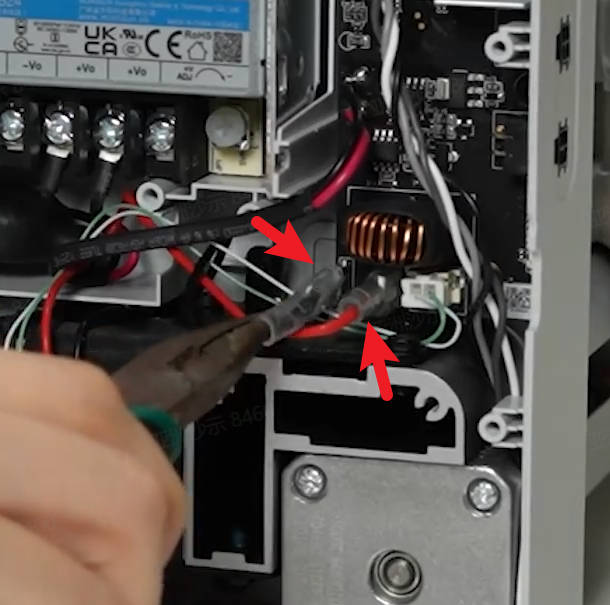

Nota Importante 2: Para facilitar la medición, puede usar pinzas para retirar el manguito aislante que rodea el bloque de terminales. Siga los pasos mostrados en el diagrama para esta operación.

Paso 3: Mida la Resistencia en la Ubicación de Conexión de Sensores de Temperatura en la Placa Principal

Si la resistencia medida en este punto es de aproximadamente 9 kΩ (puede variar con la temperatura ambiente, una ligera desviación es aceptable, y el valor medido en el gráfico es de 7.26 kΩ), indica que el sensor NTC de la cama caliente y los cables de sensores de temperatura funcionan correctamente.

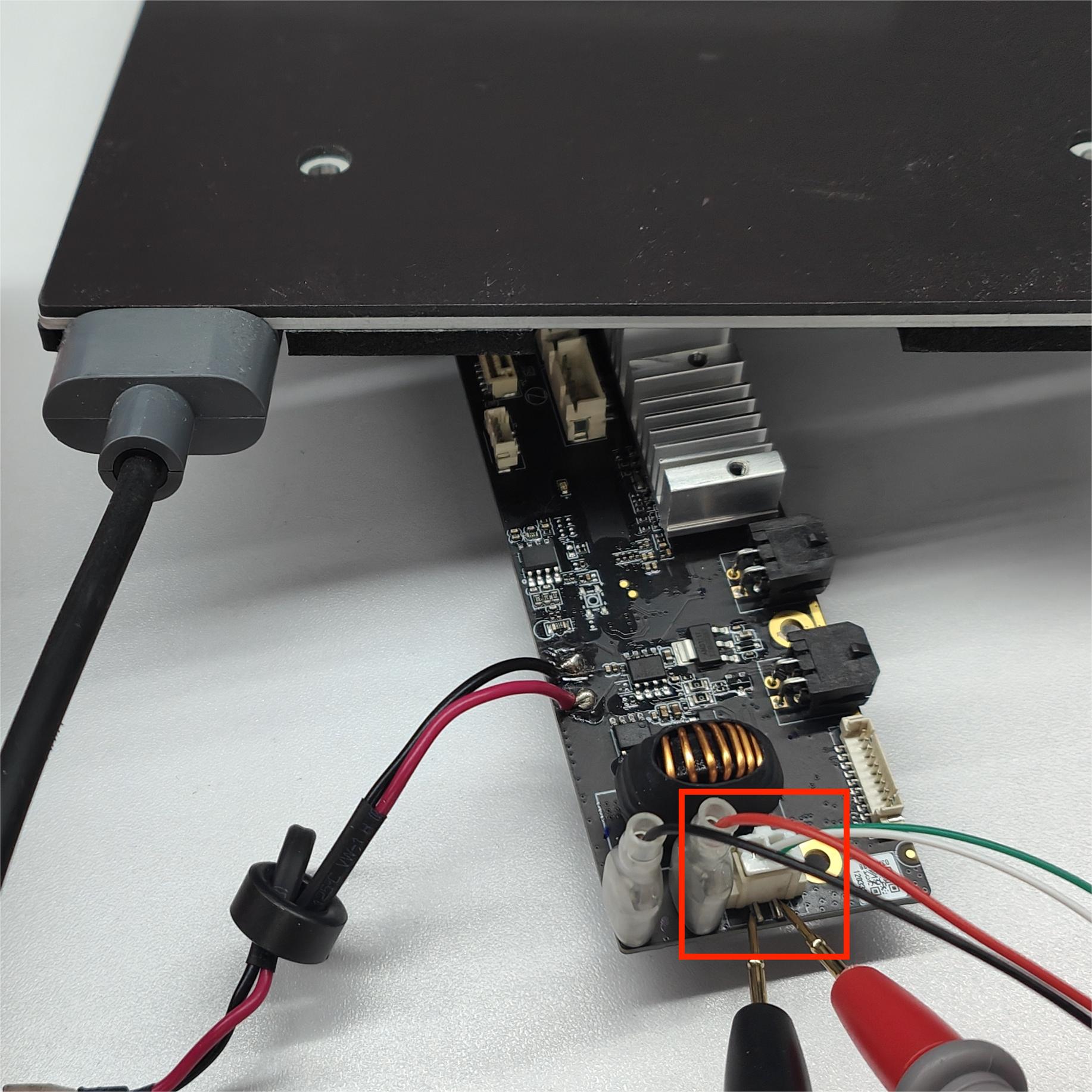

Nota Importante 1: La ubicación de conexión de sensores de temperatura en la placa principal se muestra en el diagrama.

(Este diagrama es solo para referencia para indicar los puntos de medición de la resistencia de la cama caliente. No es necesario retirar la placa principal de la impresora durante el proceso de medición)

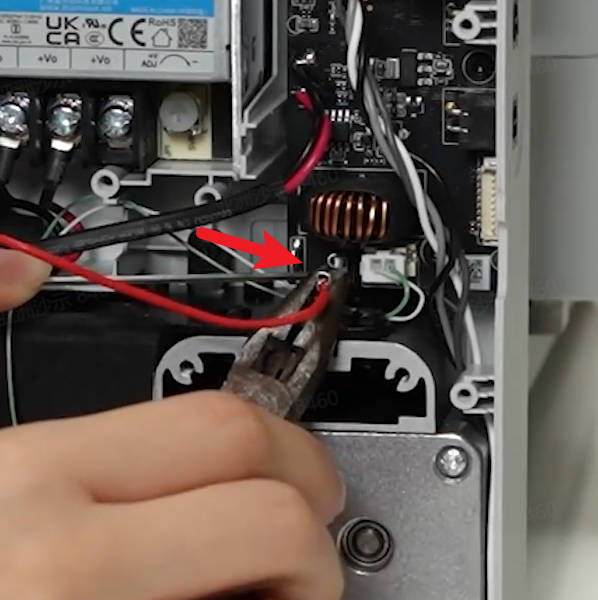

Nota Importante 2: Debido al espacio limitado para medir cuando la placa principal está instalada, para facilitar la medición, puede desconectar temporalmente los dos cables de alimentación de la cama caliente con pinzas. Siga los pasos mostrados en el diagrama para esta operación.

Paso 4: Determine si la Cama Caliente Está Fallando

Si ambos valores de resistencia mencionados anteriormente son normales, indica que toda la unidad de cama caliente (cama de aluminio y cables de calentamiento) funciona correctamente.

En caso de problemas de calentamiento anormal o lecturas de temperatura en la cama caliente, se recomienda priorizar reemplazar la placa principal.

Sin embargo, si ambos valores de resistencia son anormales, es necesario medir individualmente la resistencia de la cama para localizar con precisión la ubicación del problema y confirmar el problema específico.

Paso 5: Mida la Resistencia en la Ubicación de Conexión de Alimentación en la Cama

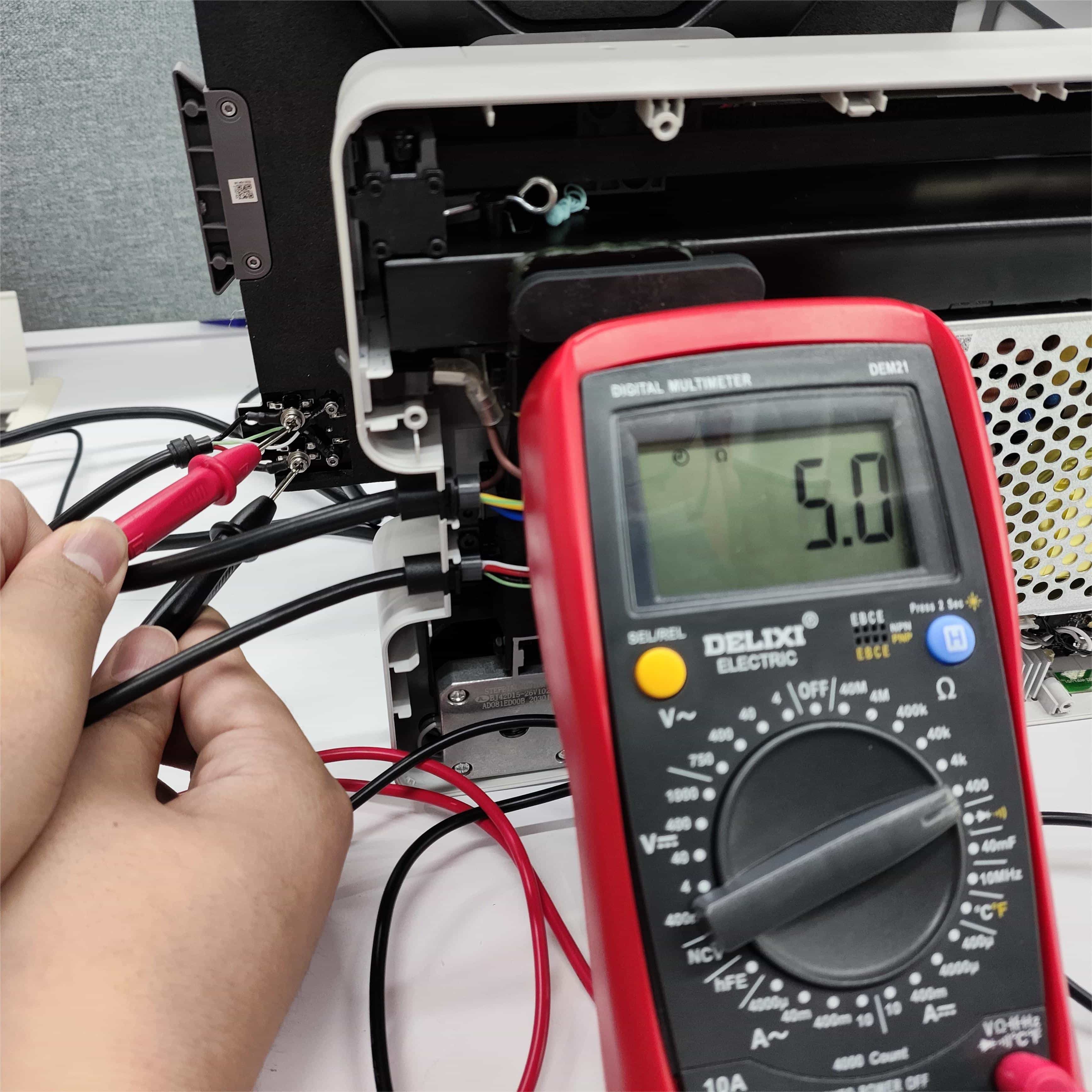

Si la resistencia medida en este punto es de aproximadamente 4 Ω (puede variar con la temperatura ambiente, una ligera desviación es aceptable, y el valor medido en el gráfico es de 5 Ω), indica que la parte de alimentación de la cama funciona correctamente sin anomalías.

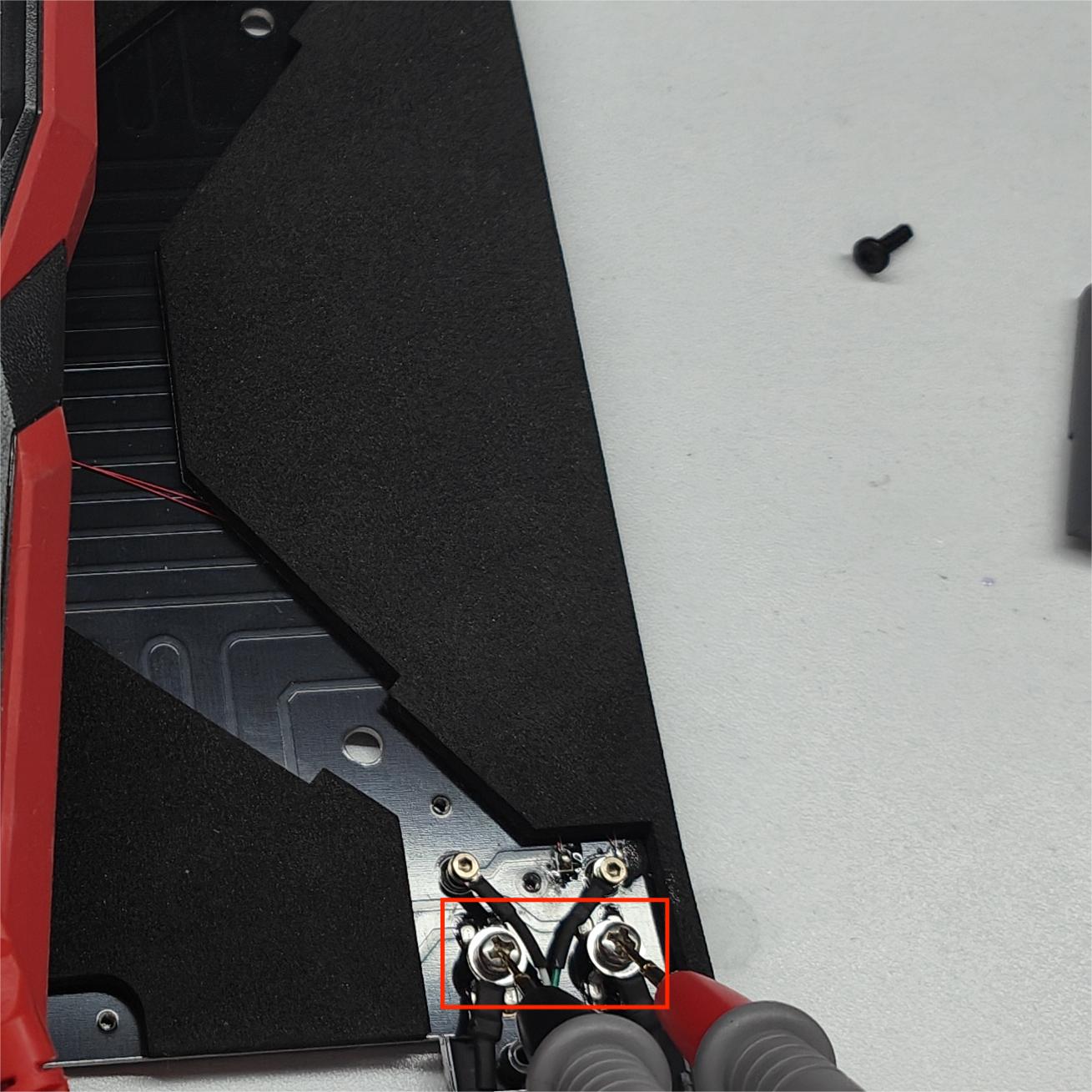

Nota Importante 1: Para facilitar la medición, mueva manualmente la cama caliente hacia la parte trasera de la impresora y mida la ubicación de conexión de alimentación en la cama, como se muestra en el diagrama.

(Este diagrama es solo para referencia para indicar los puntos de medición de la resistencia de la cama caliente. No es necesario retirar la cama caliente de la impresora durante el proceso de medición)

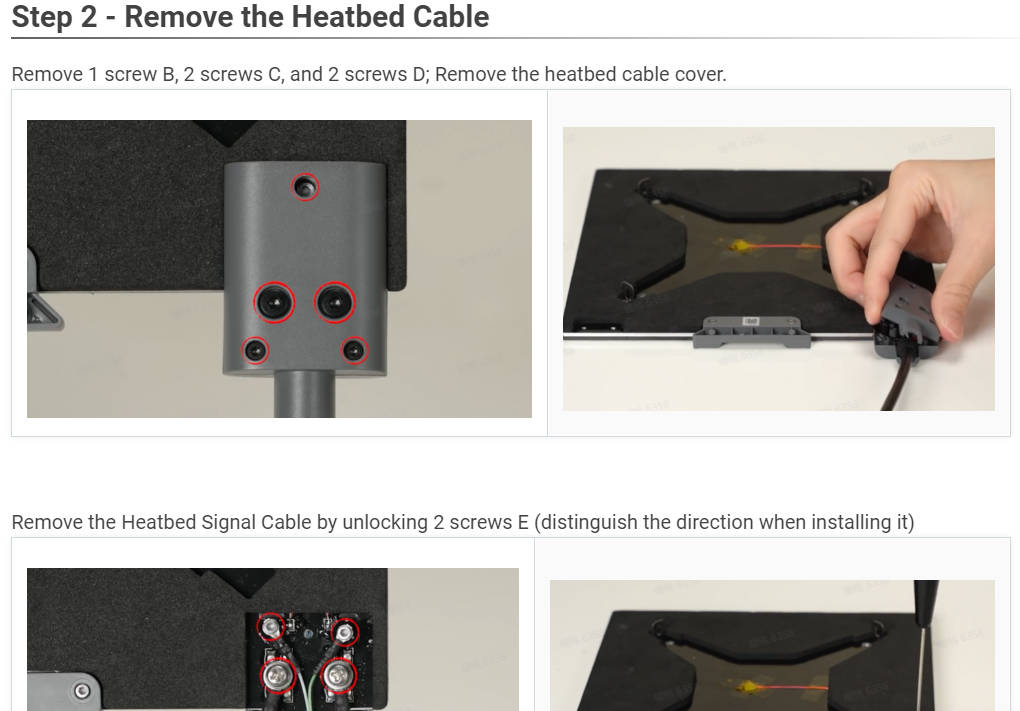

Nota Importante 2: Este paso requiere retirar previamente la cubierta de cables de la cama caliente. Para pautas sobre cómo retirar la cubierta de cables de la cama caliente, consulte “Paso 2 - Retirar los Cables de la Cama Caliente” de la “Desmontar la Cama Caliente” en Tutorial de Instalación de Cables de Cama Caliente del A1 mini.

Paso 6: Mida la Resistencia en la Ubicación de Conexión de Sensores de Temperatura en la Cama

Se requiere usar pinzas para desconectar el cable de conexión de sensores de temperatura de la placa principal antes de la medición. Si la resistencia medida en este punto es de aproximadamente 100 kΩ (puede variar con la temperatura ambiente, una ligera desviación es aceptable, y el valor medido en el gráfico es de 113.3 kΩ), indica que el sensor NTC de la cama caliente funciona correctamente sin anomalías.

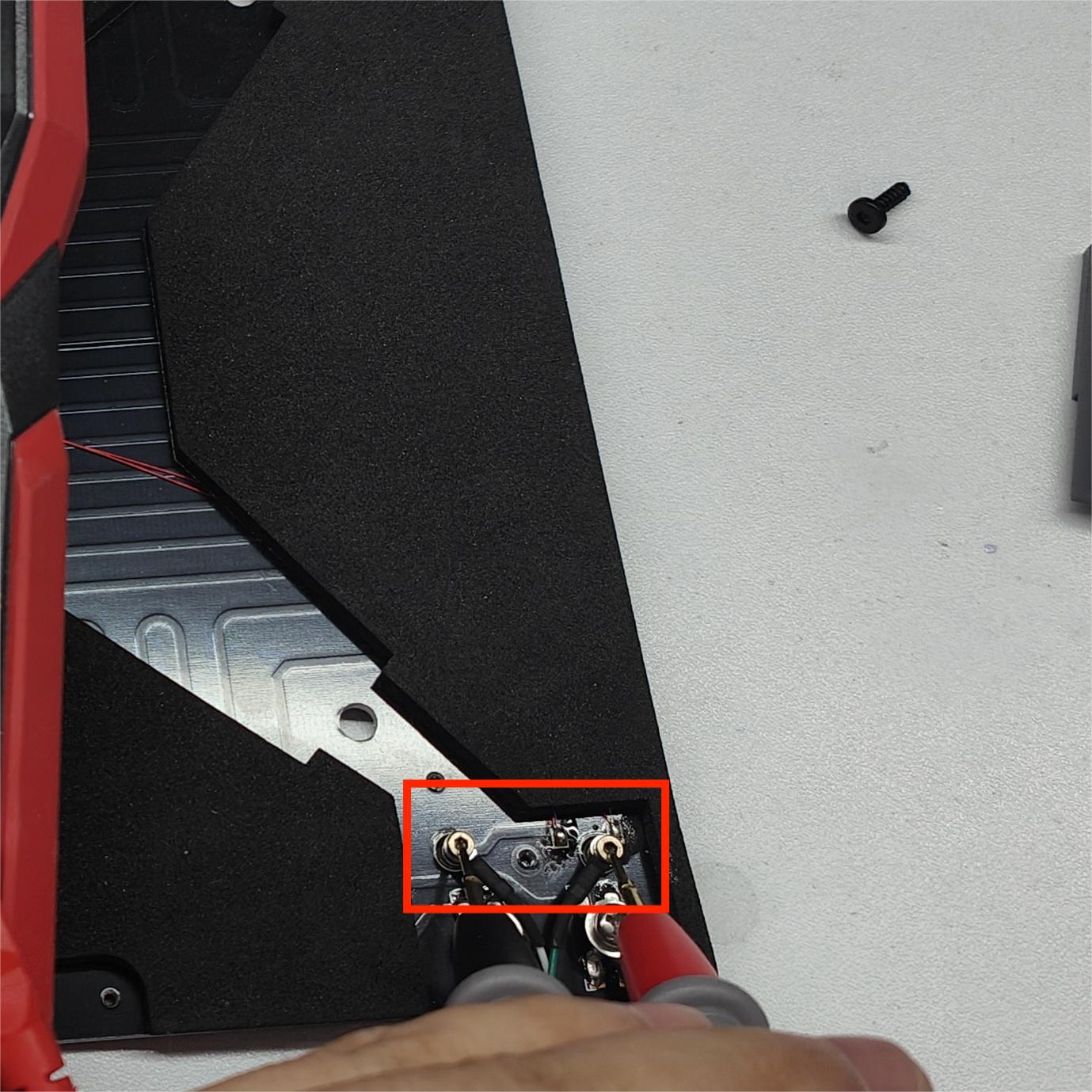

Nota Importante: La ubicación de conexión de sensores de temperatura en la cama se muestra en el diagrama.

(Este diagrama es solo para referencia para indicar los puntos de medición de la resistencia de la cama caliente. No es necesario retirar la cama caliente de la impresora durante el proceso de medición)

Paso 7: Determine si la Cama Está Fallando

Si ambos valores de resistencia mencionados anteriormente son normales, indica que toda la cama funciona correctamente. En este punto, es probable que el problema esté en los cables de la cama caliente.

Para aclarar aún más, puede retirar los cables de la cama caliente y medir si hay algún corte o discontinuidad en los cables.
