Fenómeno:

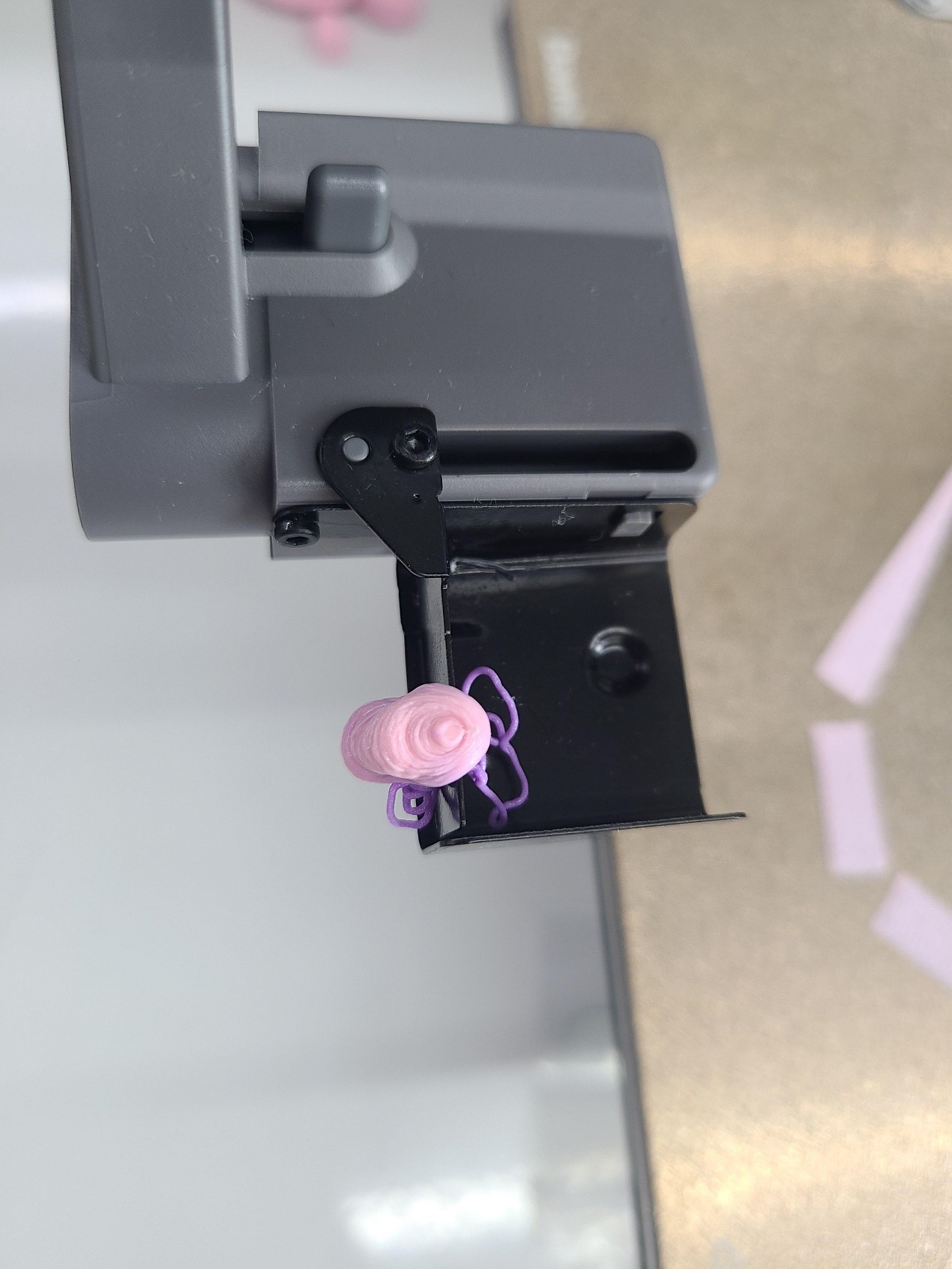

- El exceso se encuentra en la placa del limpiador de purga y no se rebotará normalmente después de que el cabezal se aleje del limpiador de purga.

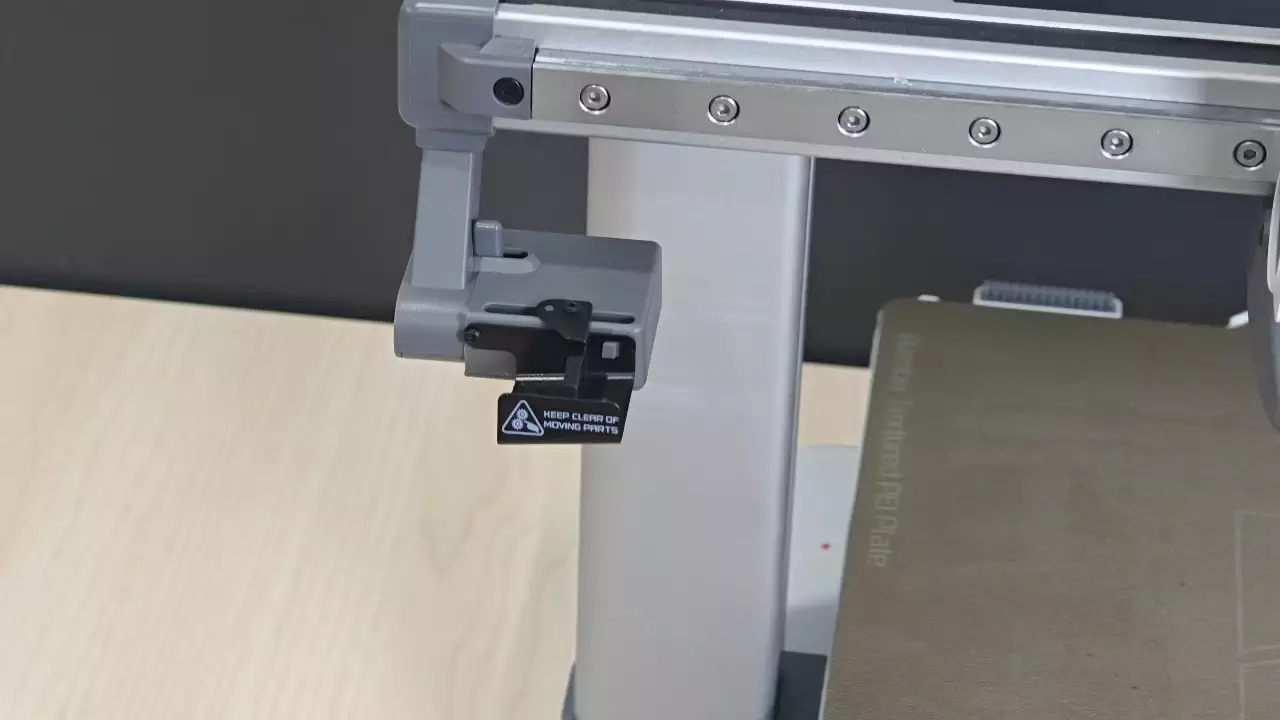

- Baffle del limpiador de purga atascado.
Causa del problema

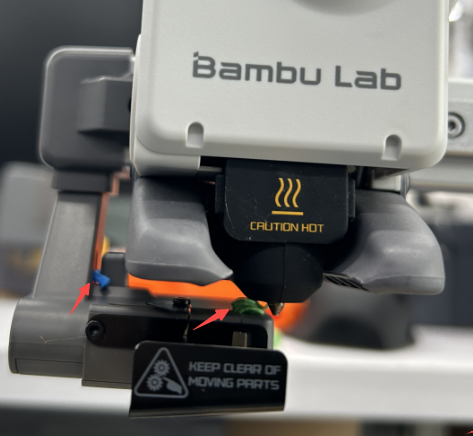

- La placa del limpiador de purga se atasca en la trayectoria de movimiento.
- La placa del limpiador de purga está suelta o deformada.
- La posición de la tapa del eje X no está ajustada correctamente.
Solución
1. Actualizar el firmware de la impresora

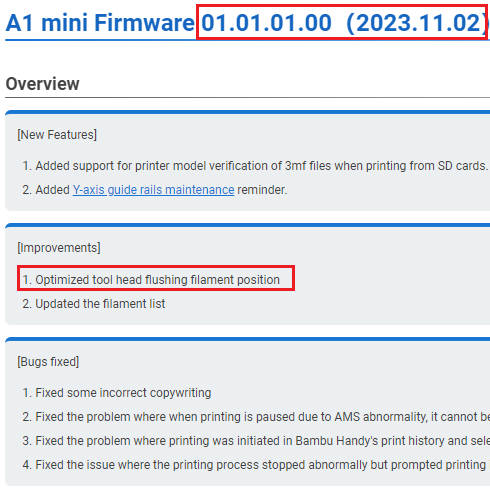

Hemos lanzado un firmware especial de reparación el 2 de noviembre de 2023. Si la versión de firmware de su impresora es inferior a esta, actualice el firmware a la versión más reciente.
2. Limpiar el limpiador de purga
Limpie la obstrucción, como filamento, en la trayectoria de movimiento del limpiador de purga con pinzas, un soplador de aire, etc.
3. Ajustar la placa del limpiador de purga
Ajuste los tornillos de la placa y restablezca la placa.
4. Ajustar la posición de instalación de la tapa del eje X
4.1 Afloje los 2 tornillos marcados con una llave Allen H2.0.
4.2 Empuje la tapa del eje X hacia adentro en dirección antihoraria, acercando el limpiador de purga a la cama caliente. En este punto, habrá un pequeño ángulo incluido entre la tapa y la superficie final del raíl del eje X.
4.3 Mantenga el limpiador de purga en el estado ajustado y apriete nuevamente los 2 tornillos.
5. Limpiar el engranaje del limpiador de purga
5.1 Retire los tornillos ubicados debajo del limpiador de purga. Después de aflojar los tornillos, puede deslizar el limpiador de purga según la dirección indicada en la imagen.
5.2 Use una llave Allen H1.5 para aflojar los cuatro tornillos en la parte inferior del limpiador de purga, abra la tapa inferior del limpiador de purga y verifique si hay objetos extraños en el engranaje y la rueda; si se encuentran, límpielos.
5.3 Verifique si el baffle se mueve normalmente. Si se mueve normalmente, use una llave Allen H1.5 para apretar los cuatro tornillos que fijan la placa inferior del limpiador de purga, luego instale el limpiador de purga de nuevo en el eje X y apriete 1 tornillo de fijación con una llave Allen H2.0.
6. Ajustar el limpiador de purga
Si el limpiador de purga no rebota adecuadamente debido a una deformación, sostenga el baffle con una mano mientras usa la otra mano para doblar el limpiador de purga hacia su posición normal.
Nota: Tenga cuidado al volver a colocarlo para evitar romper la conexión entre las partes metálicas y plásticas.

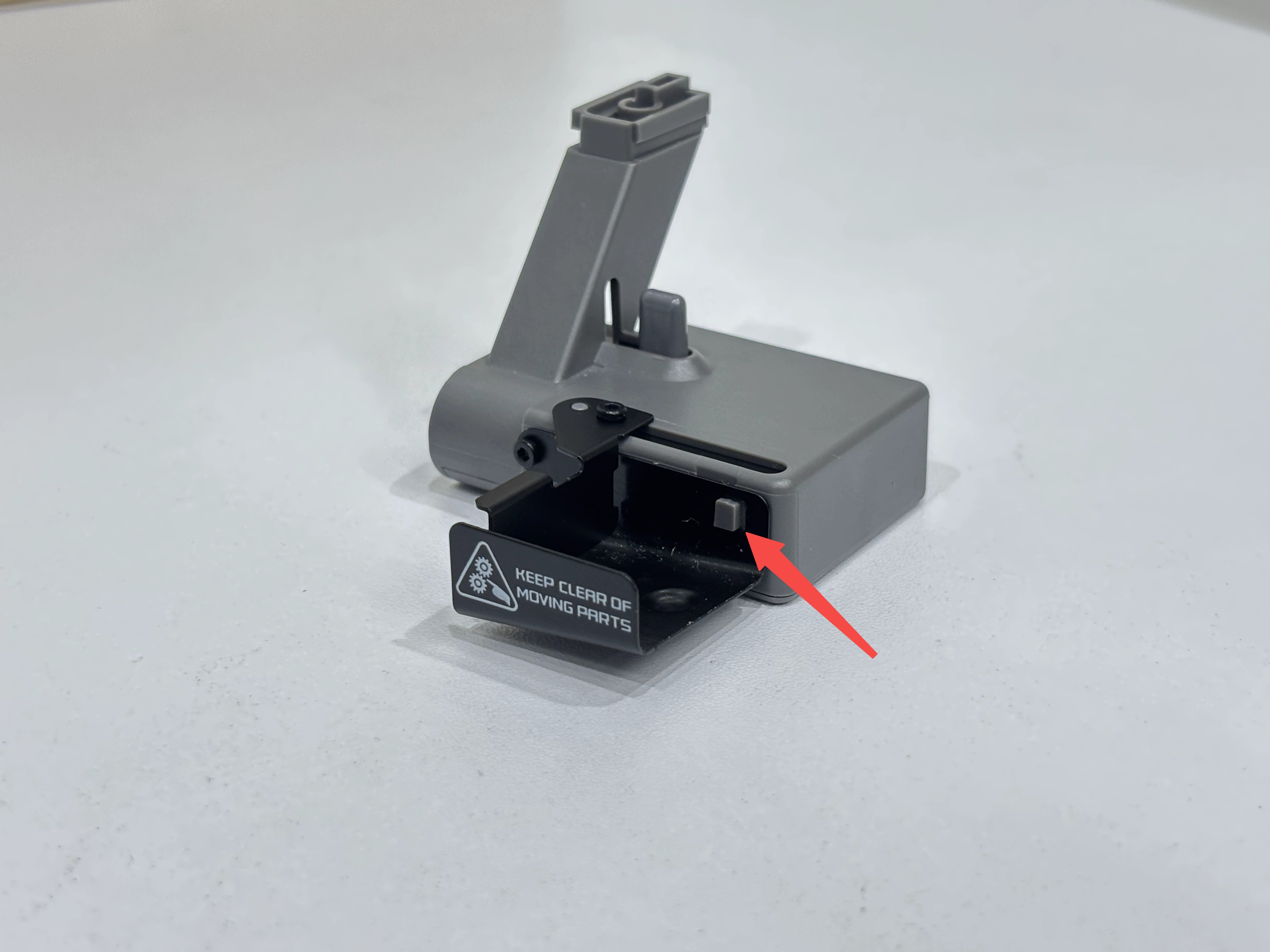

7. Clip roto
Si el clip del limpiador de purga está roto, puede usar pegamento 502 para pegar el clip.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
