Montaje y desmontaje del eje Y y eje Z del A1 mini
Este artículo proporciona las pautas y precauciones relevantes para el desmontaje y montaje del eje Y y eje Z del A1 mini.
El desmontaje y montaje de accesorios intercambiables involucrados en este proceso también pueden abordarse según este artículo.

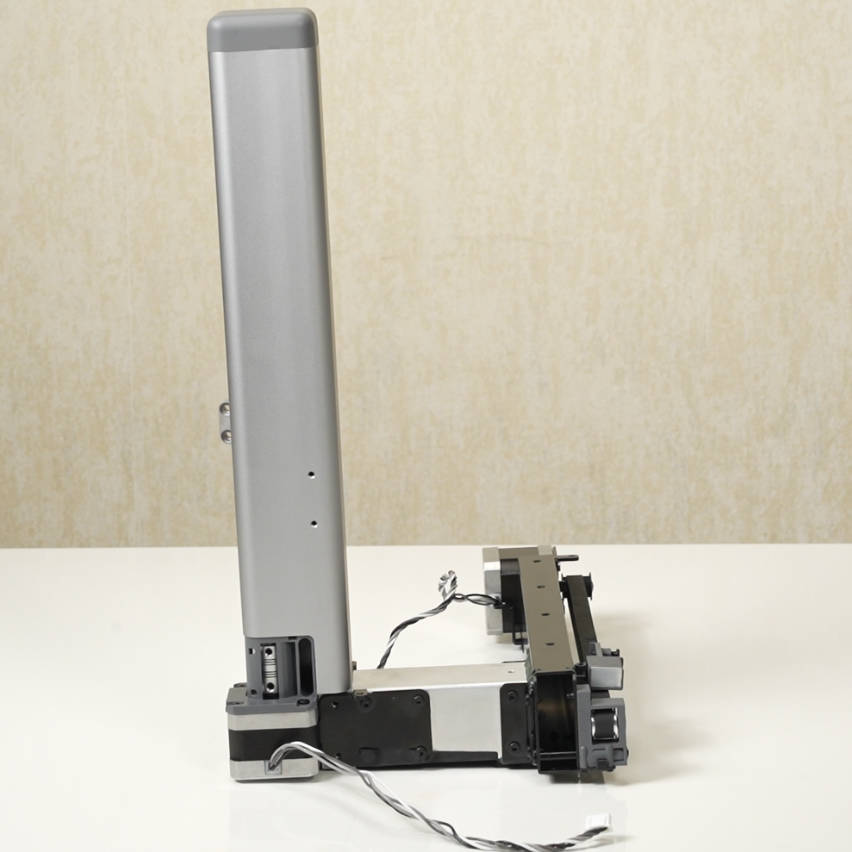

Montaje del eje Y y eje Z
Lista de piezas
A continuación se indican los materiales de repuesto posteriores a la venta que se involucrarán en esta guía.
Lista de módulos
Ninguno.
Lista de tornillos
Operación previa
Si es necesario, consulte el tutorial de instalación de la base inferior del A1 mini para las operaciones previas relacionadas.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que conlleva daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. De este modo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y eficaz.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Guía de video
Desmontaje del eje Y y eje Z
Paso 1: Retirar el eje Z

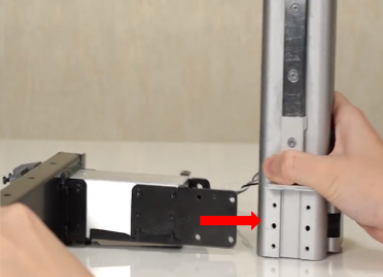

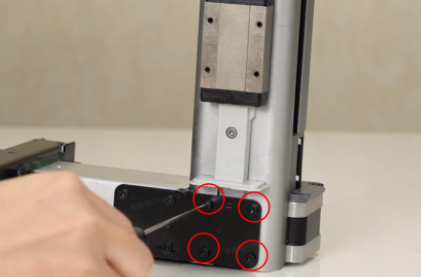

- Retire los 6 tornillos A, retire el eje Z;

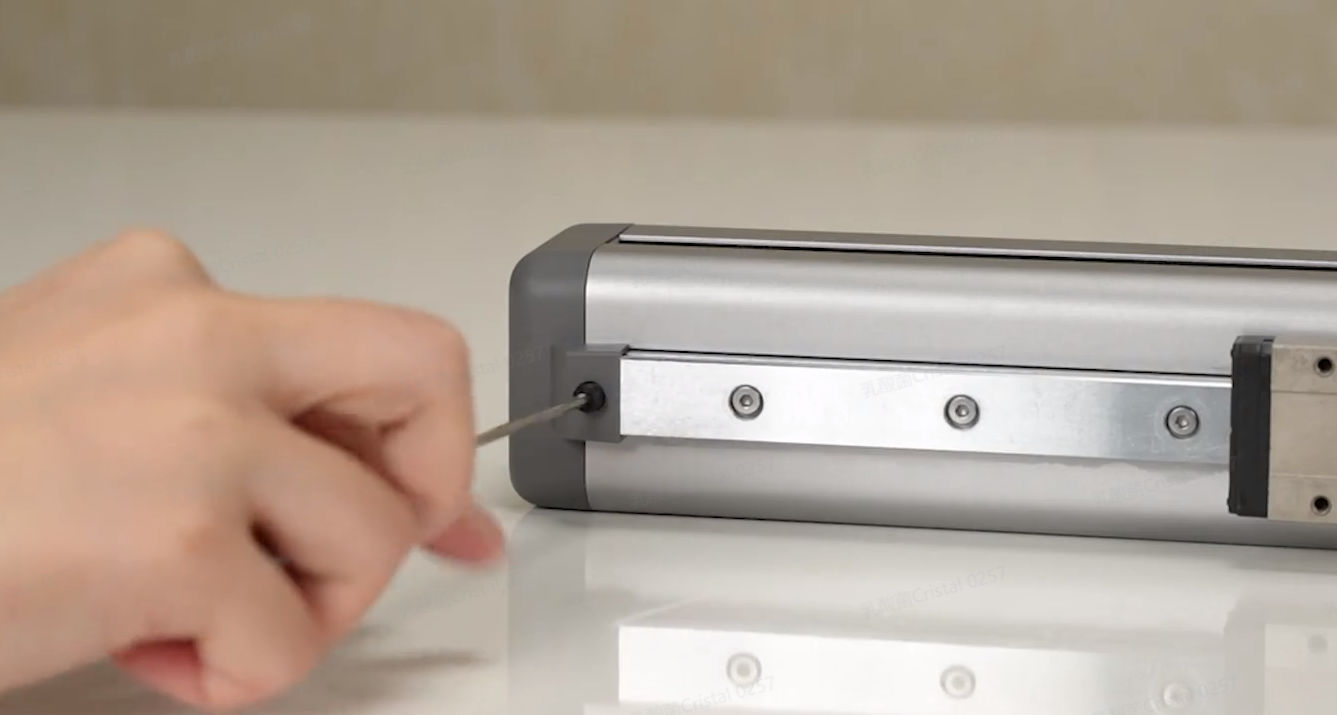

- Retire 1 tornillo B y retire la cubierta superior del eje Z.
Paso 2: Retirar el motor Z

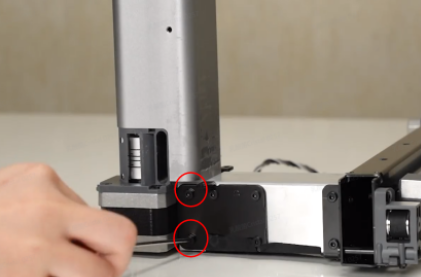

- Retire los 3 tornillos C. Afloje los 2 tornillos de ajuste y retire el motor Z;

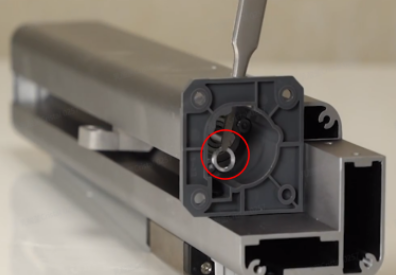

- Afloje los otros 2 tornillos de ajuste y retire el acoplador y la arandela.
Paso 3: Retirar el motor Y

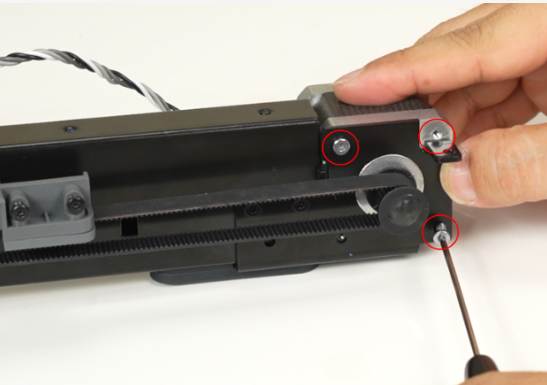

- Presione el resorte de tensado Y y active el estado tensado; retire los 3 tornillos D; retire el motor Y;
Paso 4: Retirar la correa Y
- Retire la correa Y retirando los 3 tornillos E. Abra el presor de correa y retire la correa Y del presor.

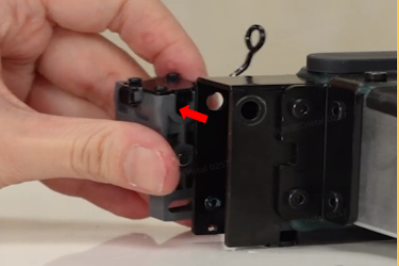

Paso 5: Retirar el tensador Y
- Retire la pestaña antirrotación retirando 1 tornillo de tensado F. Retire el tensador Y retirando 1 tornillo G y la tuerca.
Montaje del eje Y y eje Z
Paso 1: Instalar el tensador Y
- Introduzca el tornillo de varilla a través del acero cuadrado.
- Ajuste el tensador Y sobre el tornillo de varilla y fíjelos con una tuerca. Apriete el tornillo y la tuerca utilizando una llave H2.0.
- Instale la placa antirrotación y apriete ligeramente un tornillo F, permitiendo que quede parcialmente fijado.
Paso 2: Instalar la correa Y
- Verifique la dirección de la correa Y y pásela por la polea según se muestra en el diagrama.
- Aplique una pequeña cantidad de adhesivo instantáneo en la superficie dentada del bloque de montaje de la correa.
- Apegué la correa con la superficie dentada hacia abajo sobre el bloque de presión.
- Realice las operaciones en secuencia.
- Asegúrese de que ambos extremos de la correa entren en contacto entre sí.
- Instale el otro bloque de presión de correa, alineándolo con los tres agujeros de tornillo, y fíjelo apretando tres tornillos E.
Paso 3: Instalar el motor Y
- Introduzca el motor Y a través del soporte de montaje del motor, asegurando que la orientación del cable sea correcta.
- Coloque la polea de transmisión sobre la correa Y y luego instálela en su posición. Fije el motor Y apretando tres tornillos D.
- Tense el resorte y mueva la correa Y hacia adelante y hacia atrás para confirmar el funcionamiento suave.

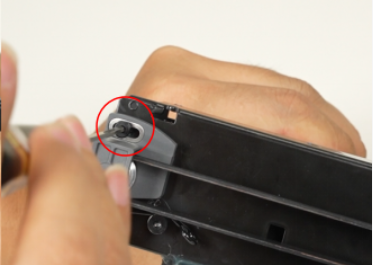

- Una vez confirmado, apriete el tornillo de tensión F para asegurar la tensión.
Paso 4: Instalar el motor Z

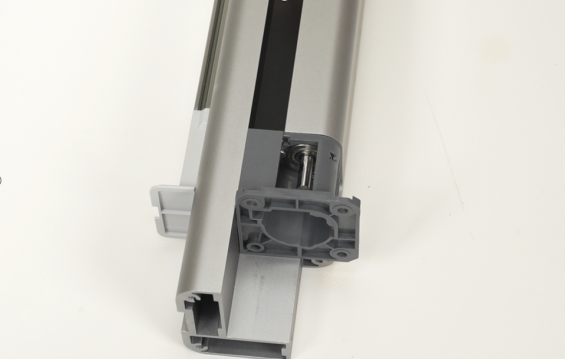

- Gire el husillo como se muestra en el diagrama para exponer la superficie plana del husillo.
- Inserte las arandelas y alinee la posición superior del tornillo del acoplamiento con la superficie plana del husillo. Instale el acoplamiento en el husillo del eje Z y apriete firmemente los dos tornillos de fijación.
- Verifique la orientación del cable del motor y gire el eje del motor para alinear la superficie plana del eje con la posición superior del acoplamiento.
- Fije el motor Z asegurando los dos tornillos de fijación del acoplamiento. Luego, fije el motor Z apretando tres tornillos C.
Nota: Verifique si el extremo superior del husillo está cerca de la posición central. Si no es así, puede ajustar la posición del husillo reajustando el tornillo del motor Z.
Paso 5: Instalar el eje Z
- Instale la cubierta superior del eje Z y apriete un tornillo B para asegurarla en su lugar.
- Conecte el acero cuadrado del eje Z y eje Y, asegurándose de que los agujeros de los tornillos estén alineados.
- Fije el eje Z y eje Y apretando seis tornillos A para su fijación.
Paso de calibración posterior a la operación
- Verifique el funcionamiento suave del movimiento de la correa Y.
- Confirme que los cables del motor Y y motor Z estén orientados correctamente.
Notas finales
Esperamos que la guía detallada que compartimos haya sido útil e informativa.
Queremos asegurarnos de que pueda realizarla de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, le animamos a contactar con nuestro equipo de soporte antes de iniciar la operación. Nuestro equipo está siempre dispuesto a ayudarle y responder cualquier pregunta que pueda tener.
Haga clic aquí para abrir un nuevo ticket en nuestra página de Soporte.
Haremos lo posible por responder con prontitud y brindarle la asistencia que necesite.
