Carcasa inferior del A1 mini

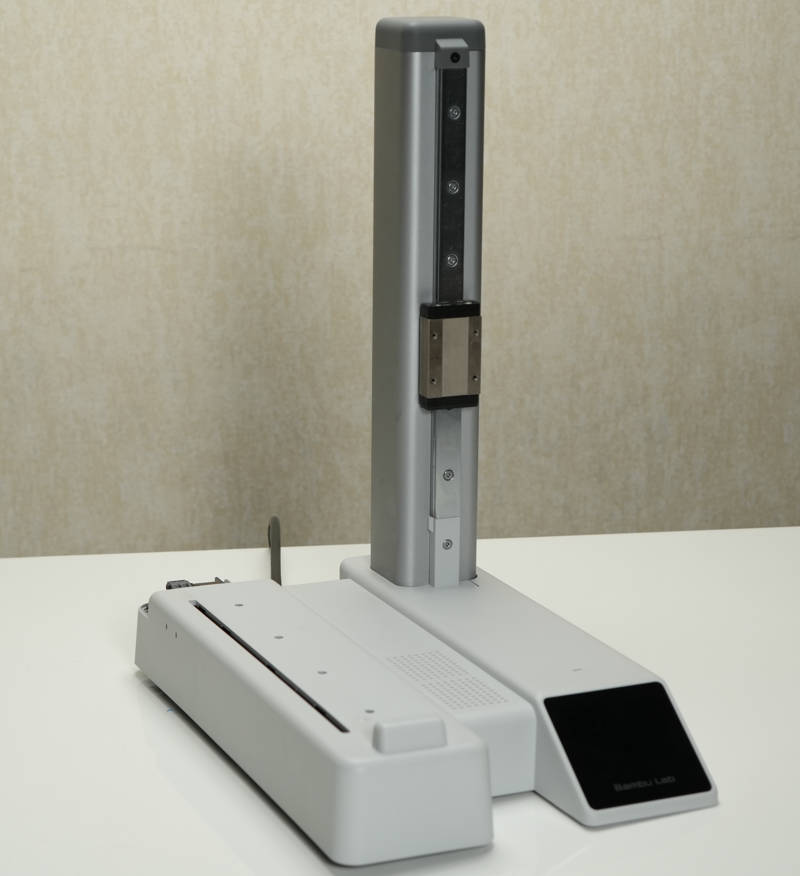

Este artículo proporciona las pautas y precauciones para el desmontaje y montaje de la Carcasa inferior del A1 mini. También se incluyen las instrucciones para retirar las piezas reemplazables.
Lista de piezas
A continuación se muestran las piezas involucradas en esta guía.
Nota: Si implica reemplazar la placa principal, proporcione al Equipo de Servicio de Bambu Lab tanto el número de serie (SN) de la nueva placa principal como el SN original de la impresora después de reemplazarla. Se requiere registrar un nuevo número de serie.
Lista de módulos
A continuación se muestran los módulos que pueden desmontarse adicionalmente, pero no se mostrarán en este artículo.
Lista de tornillos
Lista de herramientas
Llave hexagonal H2.0/H1.5
Destornillador Phillips
Pinzas planas
Operación previa
Si es necesario, consulte el Tutorial de instalación del A1 mini para las operaciones previas relacionadas.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Guía de video
Debido a las diferencias en las versiones del producto, pueden existir algunas diferencias en los detalles.
Desmontaje de la carcasa inferior
Paso 1 - Retirar la pantalla táctil y la antena WIFI
Desbloquear y desconectar la conexión del cable de la pantalla táctil, y empujar hacia afuera en la parte posterior de la pantalla para aflojar y retirar la pantalla táctil.
Desconectar la conexión de la antena de la placa principal y retirar la antena levantando la placa de antena con pinzas de punta plana.
Paso 2 - Retirar la fuente de alimentación
Utilizar un destornillador Phillips para aflojar los 2 tornillos terminales y retirar el cable de alimentación de la placa principal de la fuente de alimentación; utilizar un destornillador cruzado para aflojar los 3 tornillos terminales y retirar el cable de alimentación de la impresora de la fuente de alimentación.
Desenroscar 2 tornillos A y 1 tornillo B con una llave Allen H2.0 y retirar la fuente de alimentación.
Paso 3 - Retirar la placa principal
Desconectar el cable del ventilador de la placa principal y desenroscar los 2 tornillos C con una llave Allen H2.0 para retirar el ventilador.
Desconectar el cable del motor Y, el cable del motor Z y el bobina Y de la placa principal y desenroscar los 3 tornillos A con una llave Allen H2.0 para retirar la placa principal.
Paso 4 - Retirar la carcasa inferior
Aflojar la bobina del eje Y (corriente de eddy) retirando 1 tornillo D con una llave Allen H2.0.
Retirar los 2 tornillos E con una llave Allen H2.0; retirar la placa de liberación rápida del soporte de carrete; retirar la tapa de ajuste del eje Z con pinzas de punta plana.
Retirar 4 tornillos A y 1 tornillo F con una llave Allen H2.0, y luego retirar la carcasa inferior manteniéndola hacia arriba a lo largo del eje Z.
Paso 5 - Retirar el cable de alimentación
Desconectar el cable de alimentación del interruptor con alicates y luego retirar el interruptor presionando su lado de enganche mientras se empuja firmemente hacia afuera.
Montar la carcasa inferior
Paso 1 - Instalar el cable de alimentación
Verificar la dirección e instalar el interruptor de alimentación en la carcasa inferior.
Conectar el cable de alimentación al interruptor con el extremo corto del cable debajo.
Paso 2 - Instalar la carcasa inferior
Montar la carcasa inferior en el ensamblaje del eje Z y eje Y en dirección hacia abajo del eje Z, teniendo cuidado de evitar la bobina del eje Y.
Fijar 1 tornillo F y 4 tornillos A para asegurar la carcasa inferior al acero cuadrado.
Instalar la bobina del eje Y (corriente de eddy) y fijar con 1 tornillo D.
Montar la tapa de ajuste del eje Z, instalar la placa de liberación rápida del soporte de carrete y fijar con los 2 tornillos E.
Paso 3 - Instalar la placa principal
Instalar la placa principal en la carcasa inferior y fijar con 3 tornillos A.
Conectar los cables de la bobina Y, motor Z y motor Y a los conectores correspondientes; gestionar los cables.
Instalar el ventilador de la placa principal, fijar con 2 tornillos C y conectar el cable del ventilador.
Paso 4 - Instalar la fuente de alimentación
Instalar el módulo de fuente de alimentación y asegurarlo con 2 tornillos A y 1 tornillo B.
Conectar los cables de alimentación de la placa principal a los terminales de salida del módulo de fuente de alimentación, conectando el cable rojo al terminal positivo y el cable negro al terminal negativo, y luego apretar los 2 tornillos para fijarlo.
Conectar el cable de alimentación a los terminales de entrada, conectando el cable marrón a L, el cable azul a N y el cable amarillo a tierra, y luego apretar los 3 tornillos.
Paso 5 - Instalar la pantalla táctil y la antena WiFi
Fije la antena WiFi con el lado adhesivo en la carcasa de la base; conecte el cable de conexión a la placa principal.
Retire el papel protector, monte la pantalla y conecte los cables a la placa principal.
Verificar la funcionalidad
Verifique que los cables de conexión no estén conectados incorrectamente ni omitidos.
Calibración
No requerida
Notas finales
Esperamos que la guía detallada que compartimos haya sido útil e informativa.
Queremos asegurarnos de que pueda realizar el proceso de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, le animamos a contactar con nuestro equipo de atención al cliente antes de comenzar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier consulta que pueda tener.
Haga clic aquí para abrir un nuevo ticket en nuestra página de soporte.
Haremos lo posible por responder con prontitud y brindarle la asistencia que necesite.
