Montaje del eje X del A1 mini
Este artículo proporciona pautas y notas relacionadas con el desmontaje y montaje del montaje del eje X del A1 mini. El proceso de desmontaje involucrado en la sustitución de componentes también puede consultarse en este artículo para su manejo.

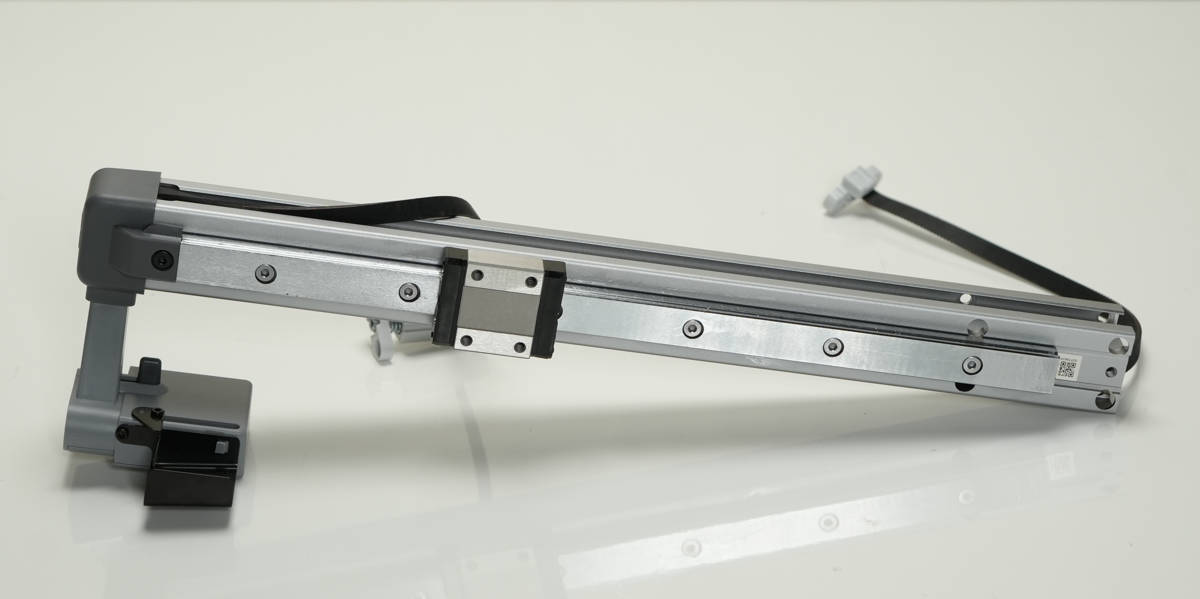

Lista de piezas
A continuación se indican los artículos individuales de postventa que estarán involucrados en esta guía.
Lista de herramientas
- Llave Allen H1.5/2.0.
- Pinzas de punta plana.
Operación previa
Si es necesario, consulte la wiki:
A1 mini Tutorial de instalación
Sustituir el cabezal-A1 Series
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. De este modo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos todo lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Guía en video
Retirar el montaje del eje X
Paso 1: Retirar la placa base
Incline la impresora hacia atrás y retire 2 tornillos. Retire la hebilla del cable.
Retire 14 tornillos, luego suelte y estire las ligaduras de nailon para aflojar la placa base y retirela.
Paso 2: Desconectar el cable del motor X
Retire los 2 tornillos del ventilador de la placa principal, retire el ventilador de la placa principal y luego desconecte el cable del motor X de la placa principal.
Paso 3: Retirar el cable del motor X
- Aplicar fuerza desde debajo de la tapa frontal de la cubierta del motor para retirarla. Retire el sujetacable insertando una llave Allen a través del sujetacable y levantándolo.

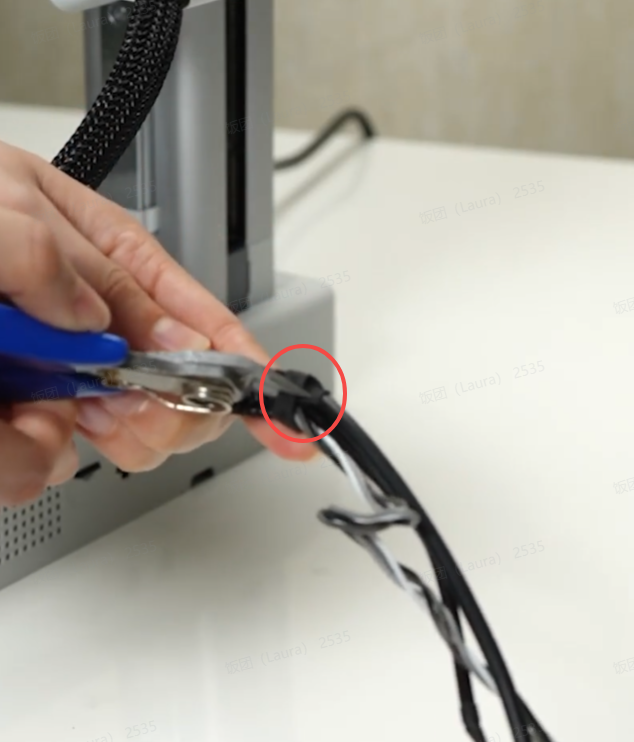

- Retire la cinta en un extremo de la malla de nailon y saque el cable del motor X.
Paso 4: Retirar la cubierta del motor X

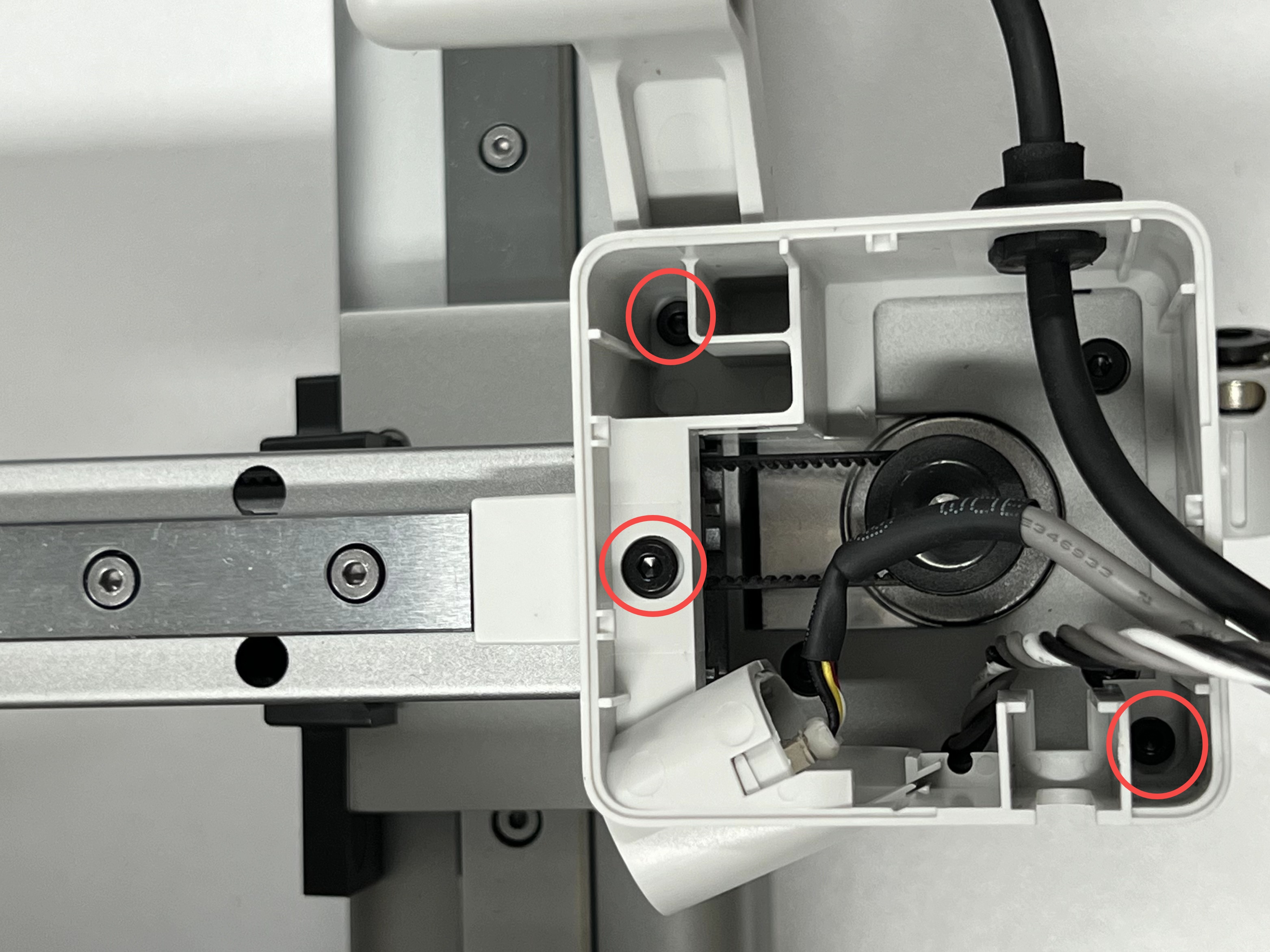

Retire 3 tornillos y retire el conjunto de la cubierta del motor X.
Paso 5: Retirar el motor X
- Retire 2 tornillos y retire la cubierta trasera del motor. Retire 4 tornillos y retire el motor X.

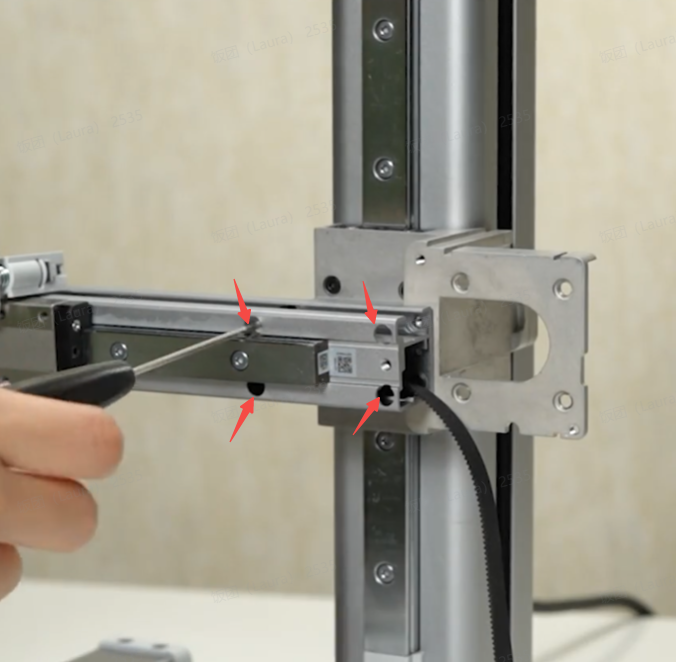

- Retire 4 tornillos, retire el módulo del eje X.
Desmontar el montaje del eje X
Paso 1: Retirar el limpiador de purga
Retire 1 tornillo A con la llave Allen H2.0, luego deslice el limpiador de purga hacia atrás y retirelo.
Paso 2: Retirar la correa X
- Retire 1 tornillo con la llave hexagonal H2.0; retire la cubierta del eje X.
Nota: El tornillo de la cubierta es más corto que el tornillo del limpiador de purga. Distinga ambos tornillos para evitar errores durante la instalación posterior.
- Retire el bloqueo de la correa del lado derecho; suelte la correa; sostenga el tensador de la correa y saque la correa.
Paso 3: Retirar la polea
Retire el tornillo del eje de la polea y retire la polea y 2 arandelas.
Montar el montaje del eje X
Paso 1: Instalar la polea
- Coloque una arandela 1PC en el eje X.
- Coloque otra arandela 1PC en la polea y colóquela en el eje X.
- Ajuste el eje de la polea a la polea y luego colóquela en el eje X.
- Instale el eje de la polea y apriételo.
Paso 2: Instalar la correa X
- Verifique la dirección de la correa; pásela a través del eje X desde el lado de la polea de seguimiento.
- Pase la correa a través de la cubierta del extremo del tensador de la correa derecha, alinee el tensador de la correa con la correa y presiónelos juntos en la cubierta del extremo del tensador.
- Instale la cubierta del extremo del eje X; apriete 1 tornillo para asegurarla en su lugar.
Nota: El tornillo de la cubierta es más corto que el tornillo del limpiador de purga. Si se usa incorrectamente, el tornillo del limpiador de purga golpeará la polea de seguimiento del eje X, causando resistencia anormal en el eje X y pérdida continua de pasos al homing.
Paso 3: Instalar el limpiador de purga
Instale el limpiador de purga y asegure con 1 tornillo.
Instalar el montaje del eje X
Paso 1: Instalar el montaje del eje X
Instale el módulo del eje X, teniendo cuidado de evitar que el deslizador del eje X se caiga, y luego bloquee los 4 tornillos. Tenga cuidado de no presionar la correa de tiempo del eje X al apretar los 2 tornillos inferiores.
Paso 2: Instalar el motor X
Instale el motor X con el cable del motor orientado hacia abajo y fije con 4 tornillos.
Paso 3: Instalar la tapa del motor X
Pase la correa del eje X alrededor de la rueda de accionamiento del motor, luego instale la tapa del motor en el soporte adaptador en la dirección de la flecha. Tenga en cuenta que el cable del motor debe pasar a través de la tapa del motor. Apriete 1 tornillo en el eje X y 2 tornillos dentro de la tapa del motor para fijarla.
Paso 4: Organizar el cable del motor X
- Pase el cable del motor X a través de la malla de nailon y envuelva el otro extremo de la malla con cinta.
- Confirme la dirección de la abrazadera de cable, instale la abrazadera en la tapa del motor, luego confirme la dirección de instalación y cubra la tapa frontal de la tapa del motor.
- Instale la tapa trasera de la tapa del motor X, fije con 2 tornillos y alinee la posición de instalación.
Paso 5: Conectar la tapa del motor X
Conecte el cable del motor X a la placa principal. Coloque el ventilador de la placa principal y fíjelo con 2 tornillos.
Paso 6: Instalar la placa de impresión
Instale la placa de impresión, alinee la posición y fije con 14 tornillos; luego instale la abrazadera de cable, fije con 2 tornillos y coloque la impresora en posición vertical.
Verificar la funcionalidad
Confirme que el deslizador del eje X se mueva suavemente sin ruido anormal y evite que el deslizador se caiga.
