En esta guía, mostraremos cómo reemplazar la Unidad de Extrusor en el A1 mini, pero puedes usar el mismo artículo para el A1.
¿Cuándo utilizar?
Esta guía está destinada a usar si hay un problema con la Unidad de Extrusor que no puede repararse fácilmente.
Los problemas comunes que pueden indicar la necesidad de reemplazar la Unidad de Extrusor del A1 mini incluyen:
- Problemas con la palanca del cortador de filamento dañada o tornillos desgastados
- Otros componentes del extrusor tienen tornillos desgastados que causan problemas
- El sensor de eddy en el extrusor está defectuoso y el nivelado de la cama no funciona como se espera
- Se sospecha que el motor del extrusor está defectuoso y salta pasos
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios
Bambu Lab Extruder Unit for A1 series
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- 25 minutos de tu tiempo
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que debas desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daño en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindar la asistencia que necesitas.
Retirar la Unidad de Extrusor antigua
1. Retirar la cubierta trasera del cabezal
Comenzamos retirando la cubierta trasera del cabezal. Retira cuidadosamente la cubierta trasera tirando de la sección inferior, como se muestra a continuación.
2. Retirar el cable USB C del cabezal
A continuación, retira los cuatro tornillos que sujetan el cable USB C en el cabezal del A1 mini. Después de retirar los tornillos, el cable USB C se puede extraer hacia arriba.
3. Retirar los tornillos de la placa del cabezal

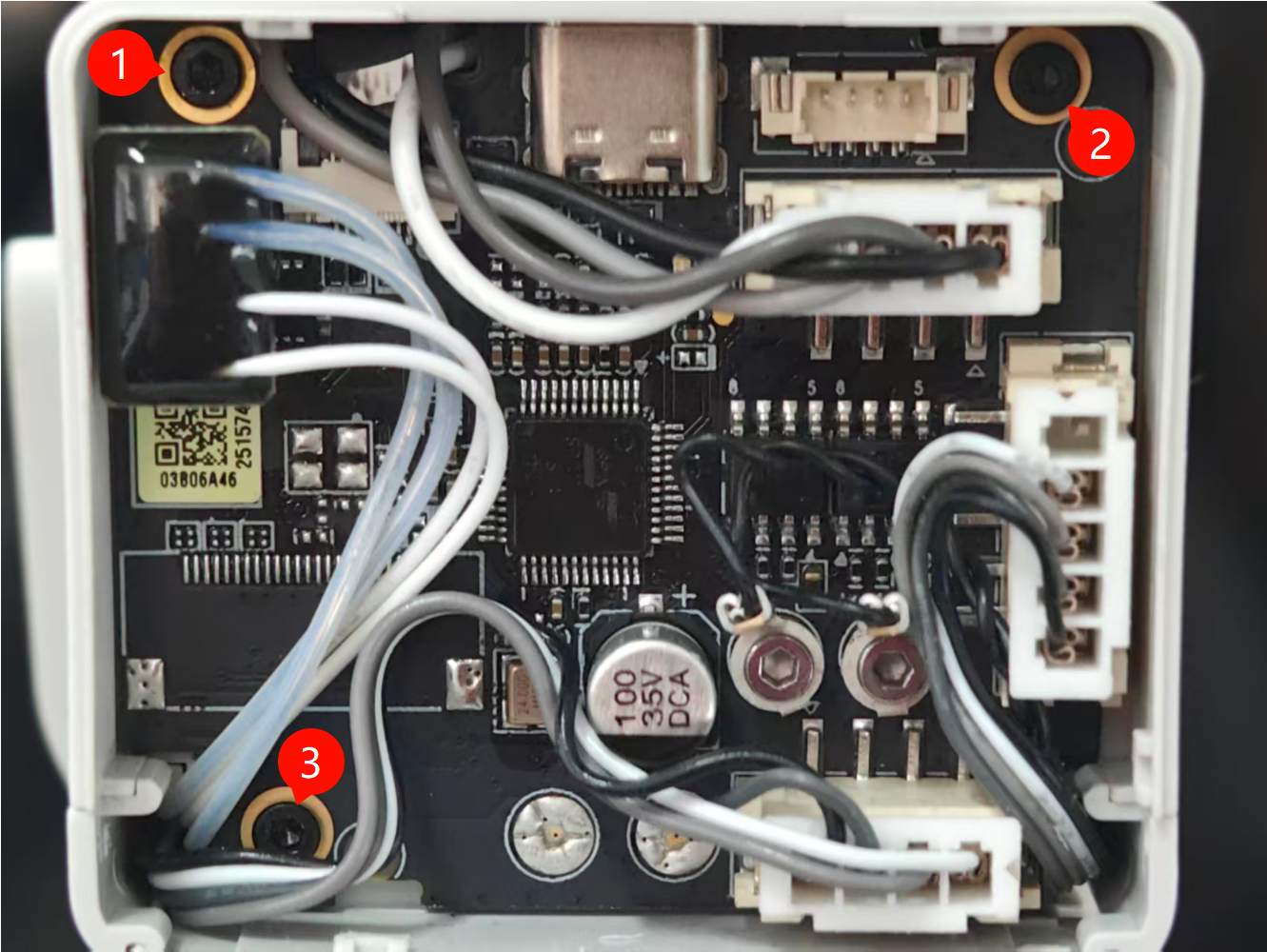

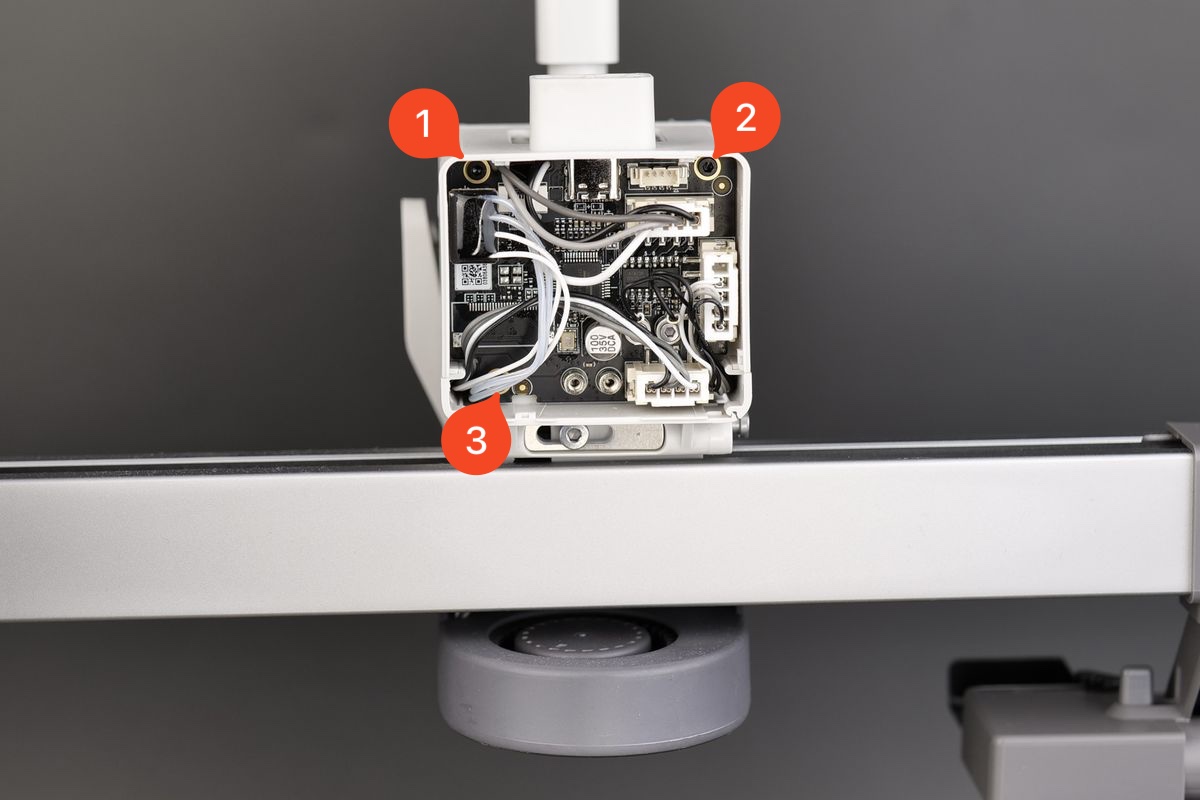

Retira los tres tornillos negros que sujetan la placa del cabezal en su lugar.
4. Desconectar los cables

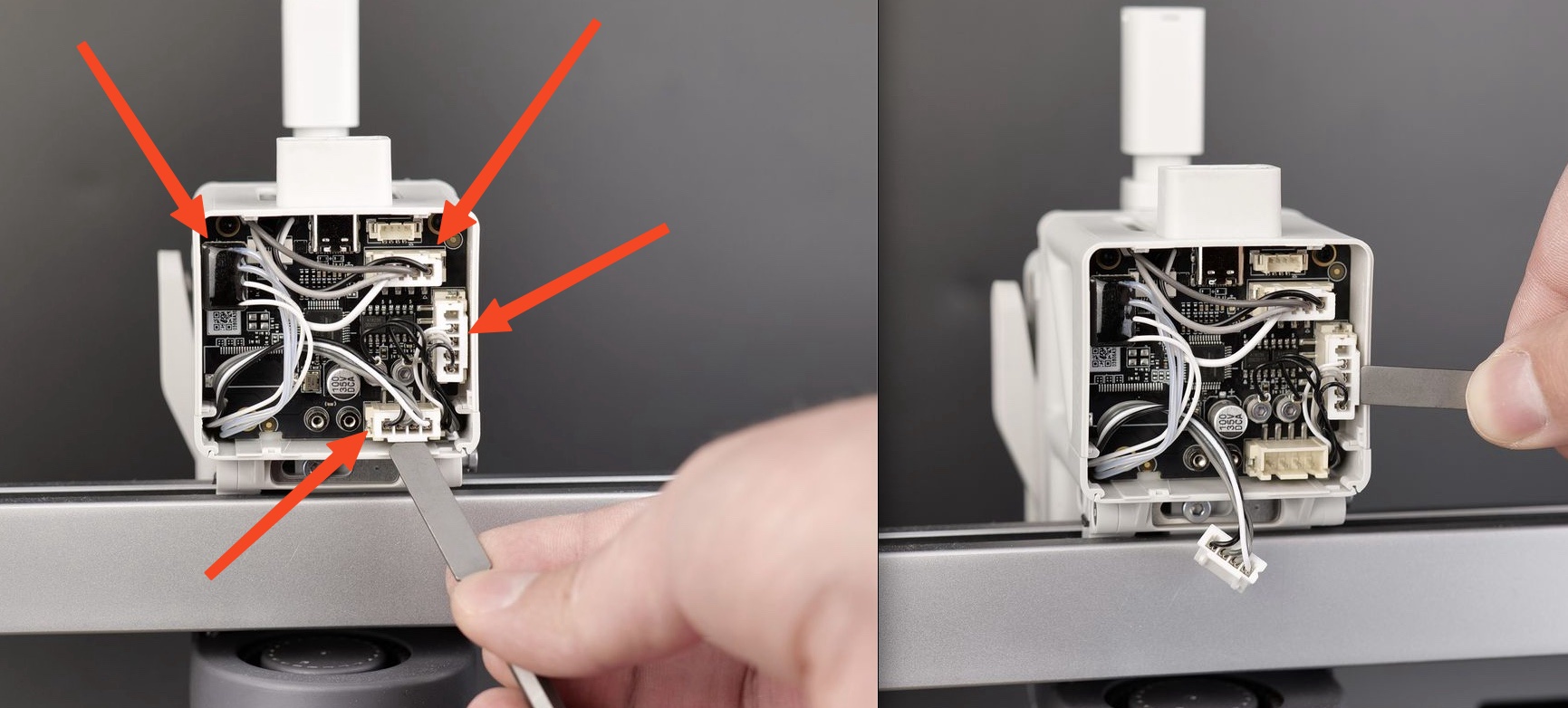

A continuación, retira los cuatro cables conectados a la placa del cabezal. Extrae con cuidado los conectores, evitando tirar de los cables desde los conectores. Se recomienda usar una herramienta plana para levantarlos suavemente y evitar daños potenciales.

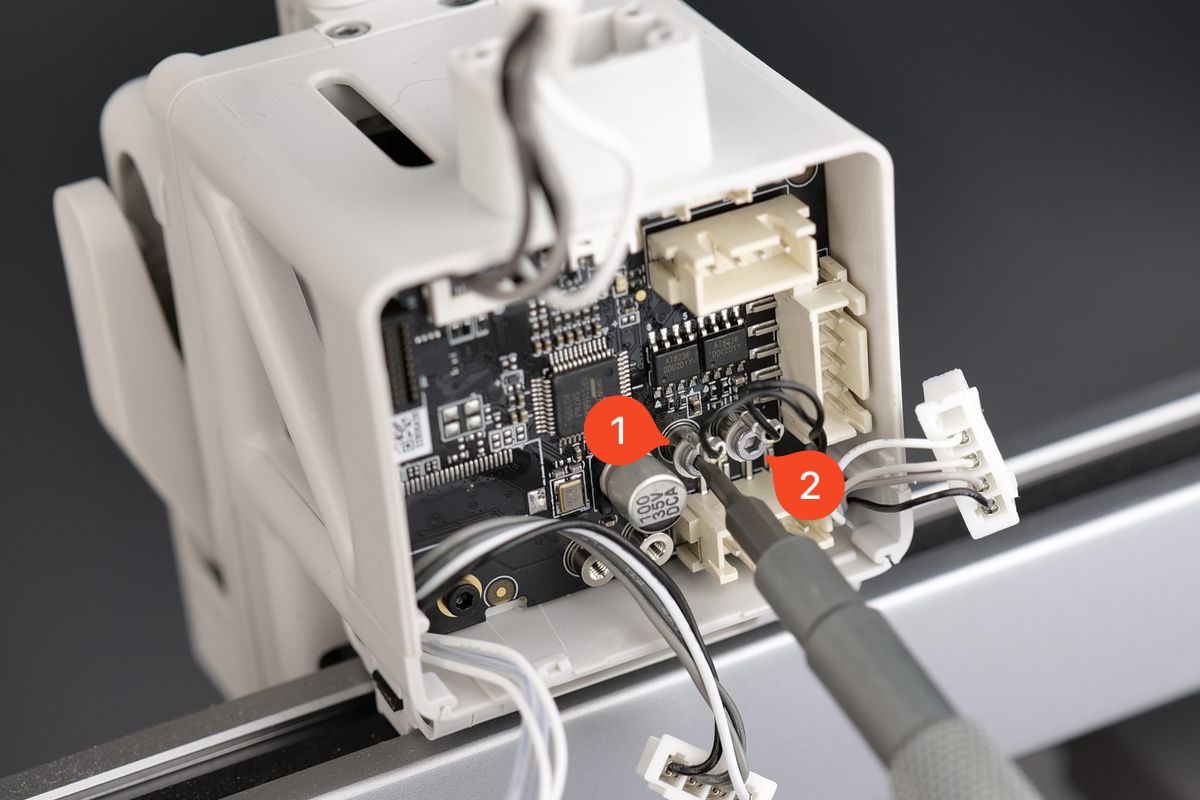

No olvides retirar también los cables del sensor de eddy, que están sujetos por dos tornillos.
5. Retirar la placa del cabezal
Ahora puedes retirar la placa del cabezal de la carcasa plástica.

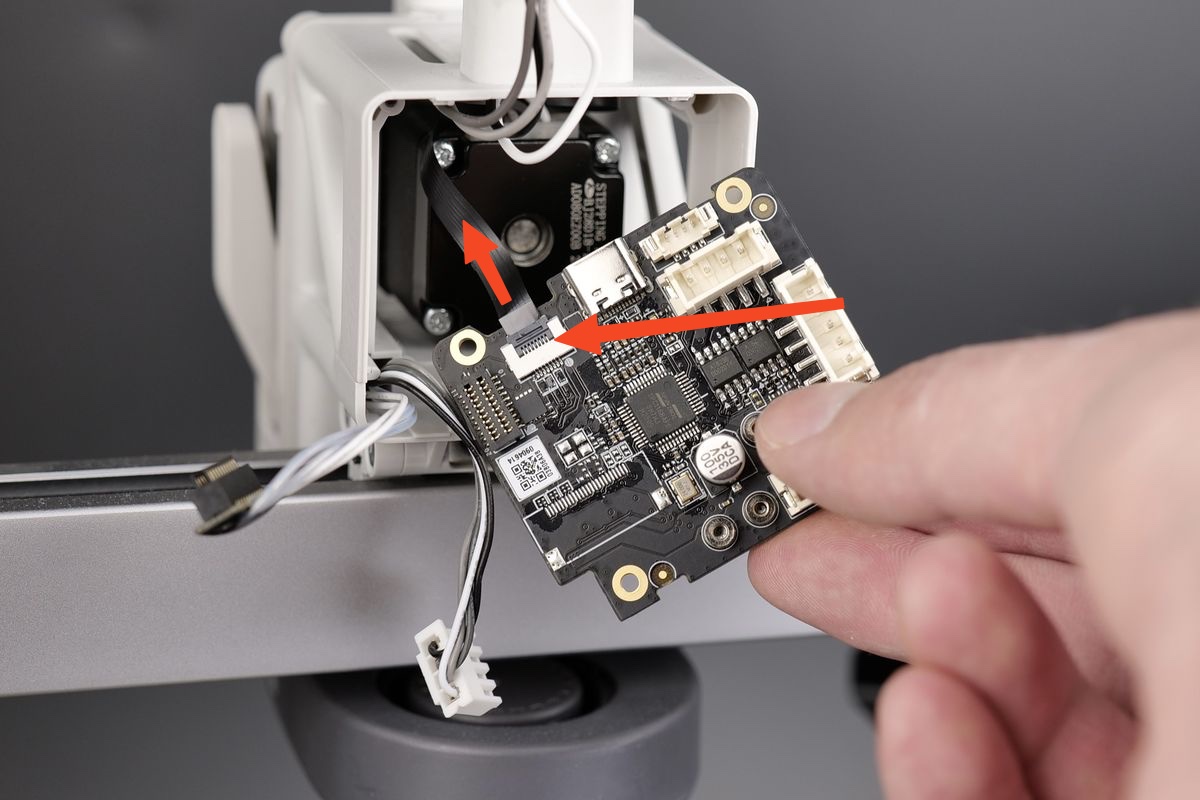

Ten cuidado al extraerla, ya que necesitarás desconectar cuidadosamente el cable de cinta del sensor de filamento.
Extrae lentamente y hacia arriba. Evita mover el cable de cinta, ya que podría dañarse. Si lo has dañado, puedes ordenar un reemplazo desde este enlace
6. Retirar la cubierta frontal del cabezal

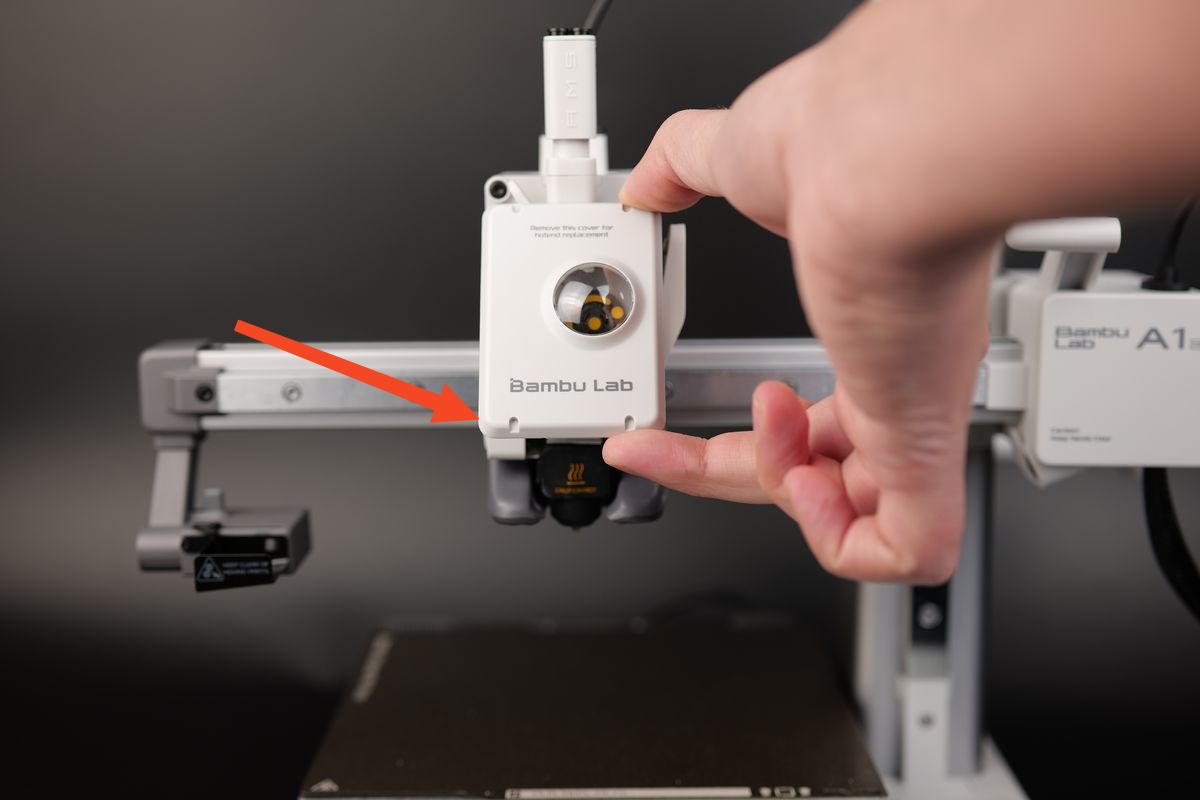

Agarra la base de la cubierta frontal y tira suavemente hacia ti. Los clips que sujetan la cubierta se liberarán, permitiéndote retirar la cubierta frontal.
7. Retirar el hotend de la impresora

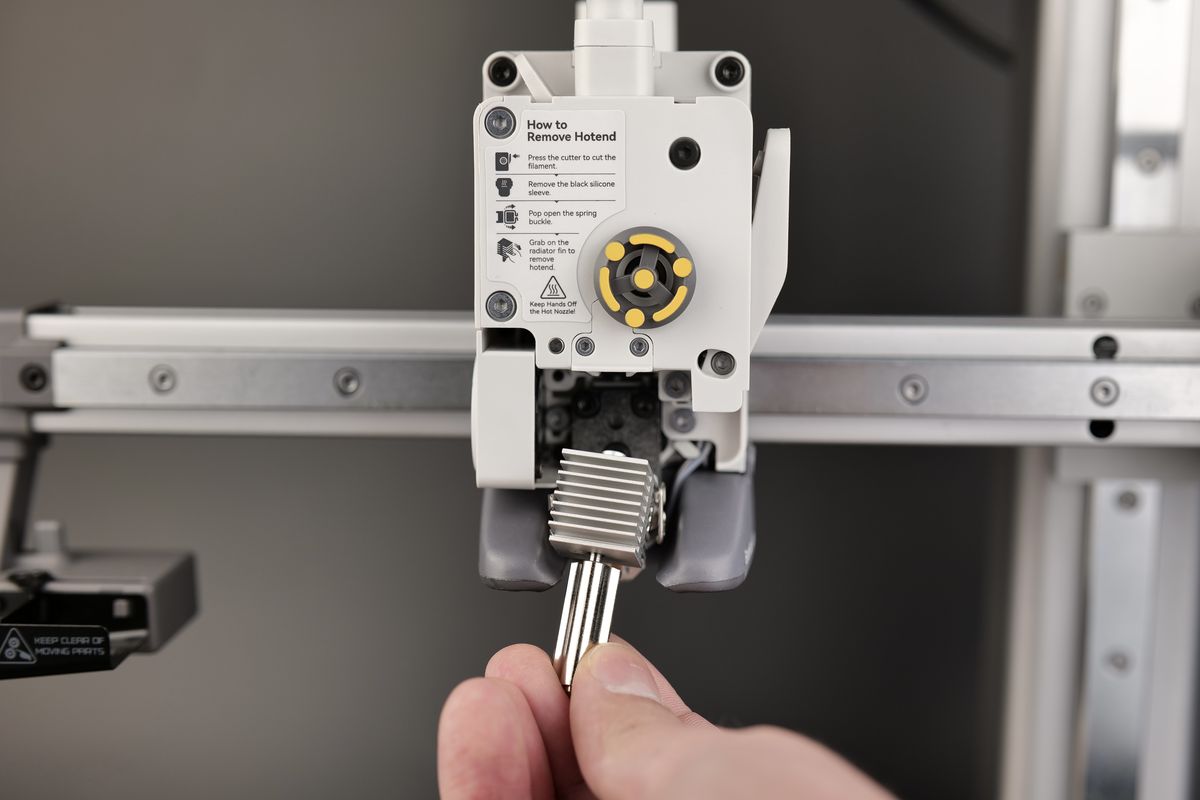

Retira la funda de silicona de la boquilla tirando suavemente hacia ti, luego retira el hotend del calentador. Todos los pasos están etiquetados en la etiqueta del extrusor. Este paso es necesario para poder retirar el extrusor en el siguiente paso.
8. Retirar el extrusor

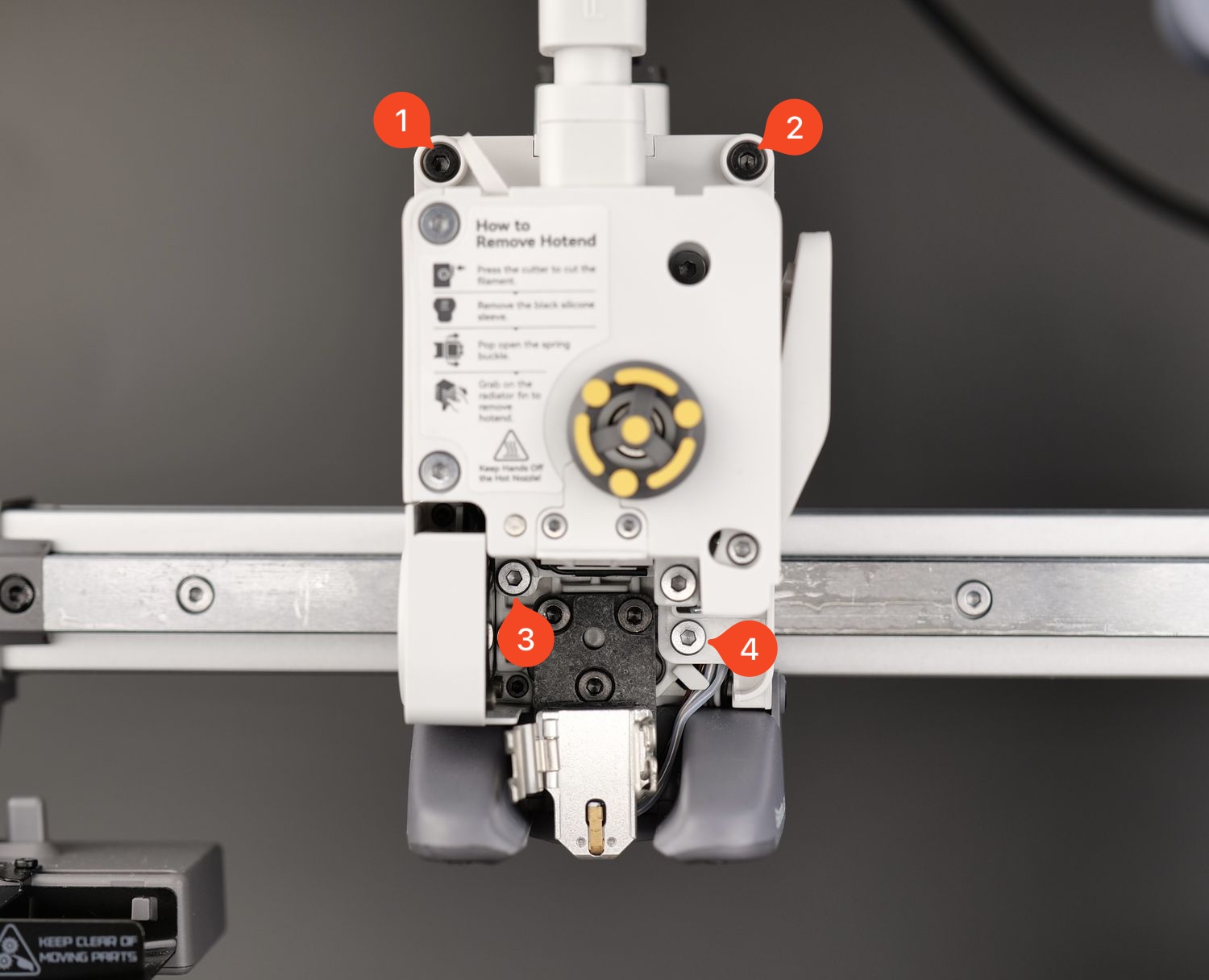

Retira los cuatro tornillos indicados en la imagen siguiente. Después de retirar los tornillos, podrás extraer suavemente el extrusor ligeramente hacia ti. Por el momento, no retires el extrusor por completo.
PRECAUCIÓN Hay un cable de sensor en el lado izquierdo del extrusor. No retires el extrusor, ya que podrías dañarlo.
9. Retirar el canal de cables izquierdo

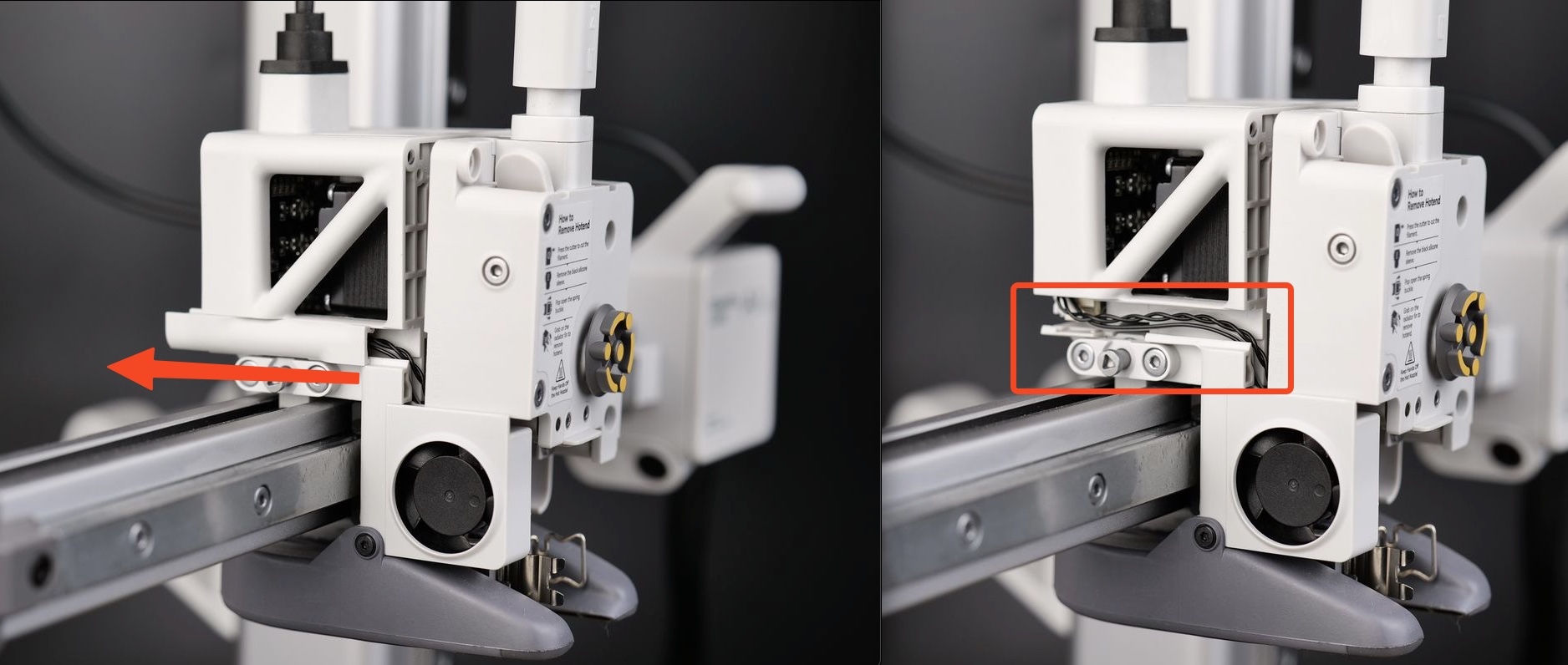

El cable del ventilador del hotend, incluido el cable del sensor de eddy conectado al extrusor, está guiado a través del canal de cables izquierdo. Para retirar el extrusor, debes empujar suavemente el canal de cables hacia la parte trasera del cabezal, como se muestra en el ejemplo a continuación.
Una vez retirado el canal de cables, puedes extraer el extrusor hacia ti para retirarlo completamente de la impresora.
10. Retirar el acoplador 4-en-1 y el sensor

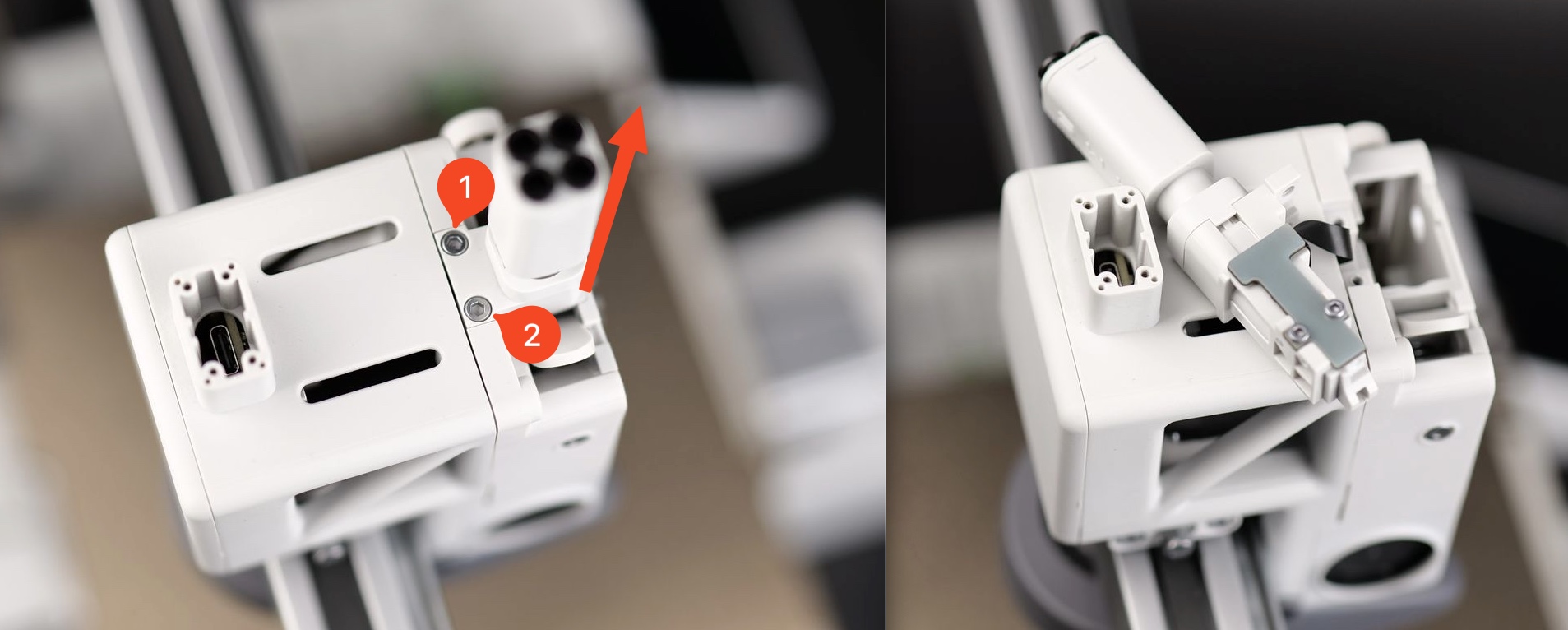

El paso final es retirar los dos tornillos que sujetan el acoplador 4-en-1 adjunto al extrusor. Luego, levántalo suavemente hacia arriba y colócalo en la parte superior del cabezal. Evita tirar con fuerza, ya que podrías dañar el cable de cinta del sensor de filamento.
Instalar la nueva Unidad de Extrusor

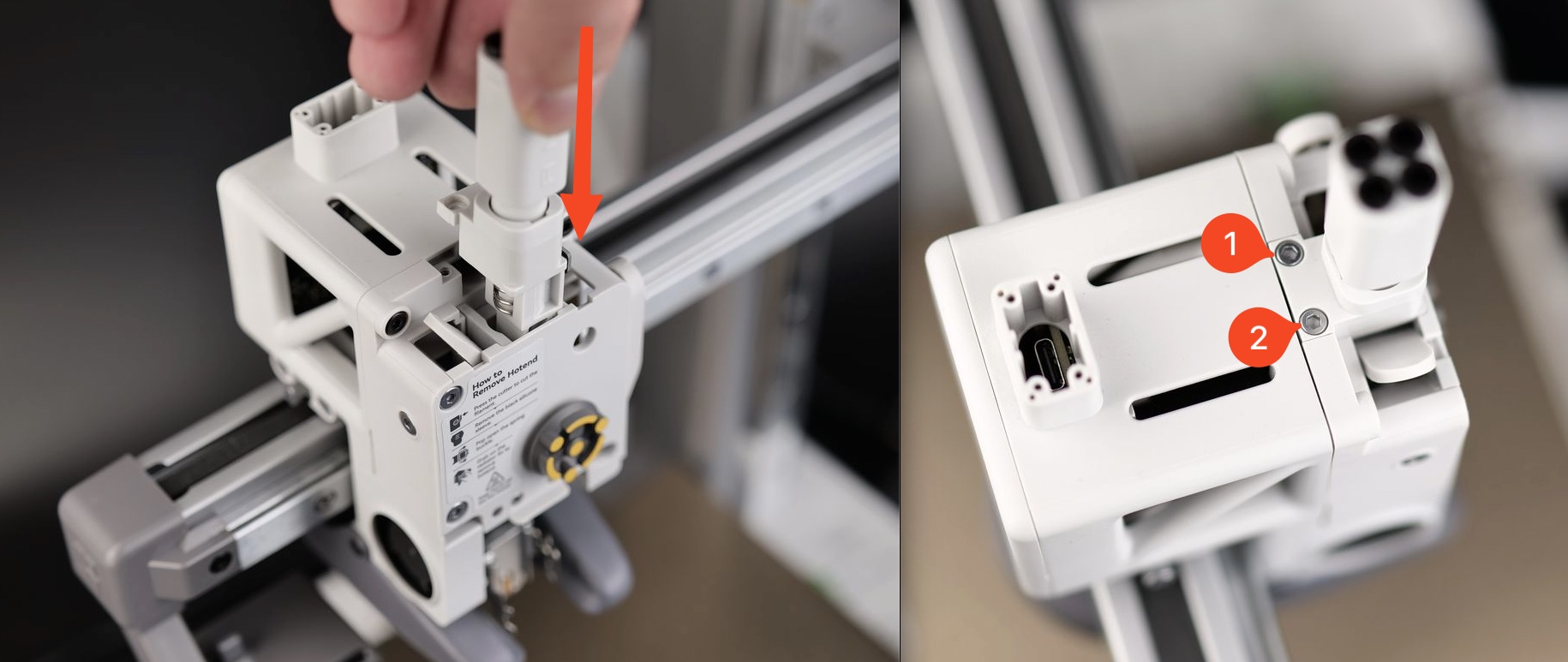

1. Instalar el acoplador 4-en-1 y el sensor al extrusor
Comienza fijando temporalmente el extrusor al cabezal para instalar el acoplador de filamento que acabas de retirar. Luego, empuja suavemente el acoplador de filamento hacia su posición.

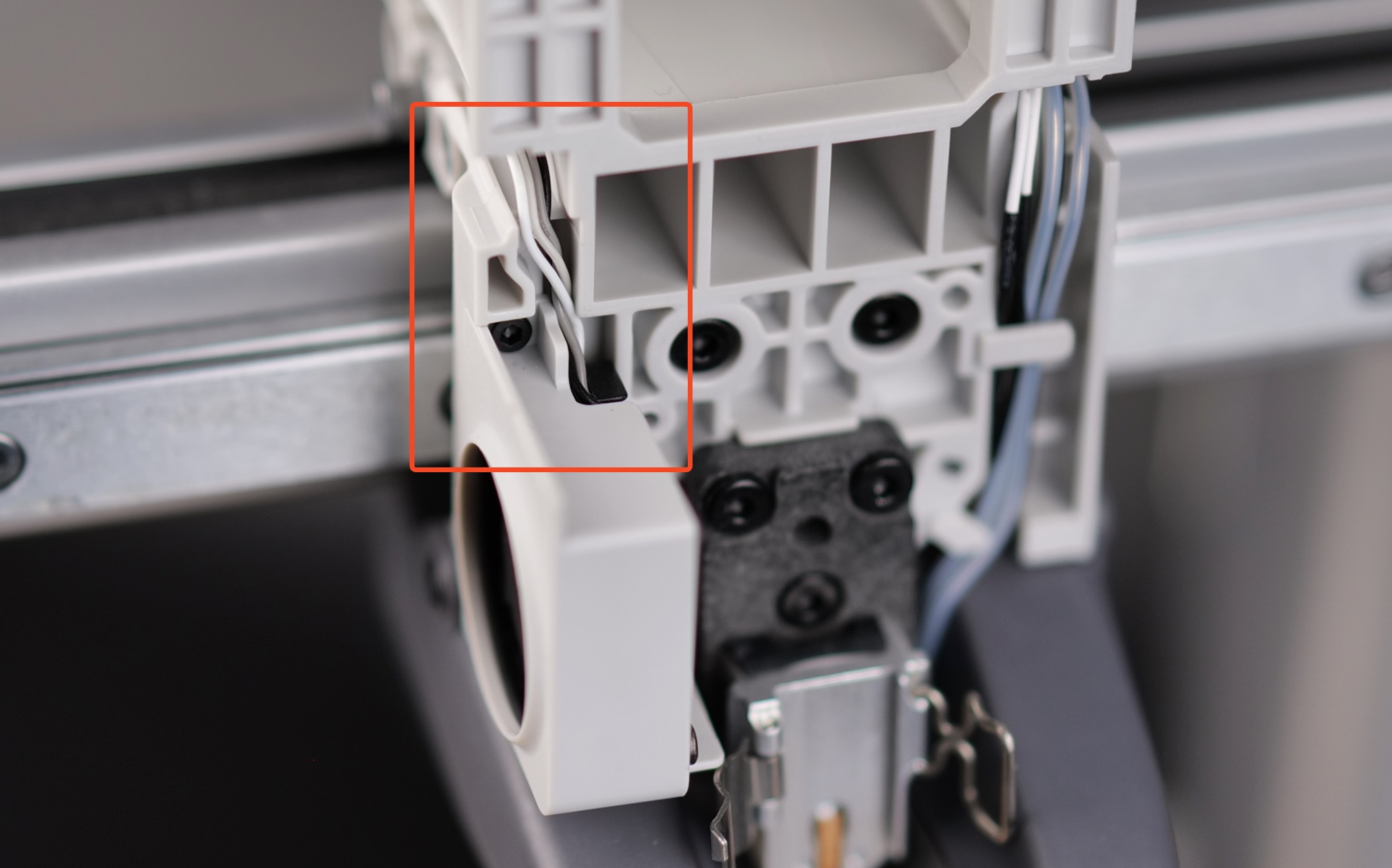

2. Guiar los cables del ventilador y del sensor de eddy a través del canal

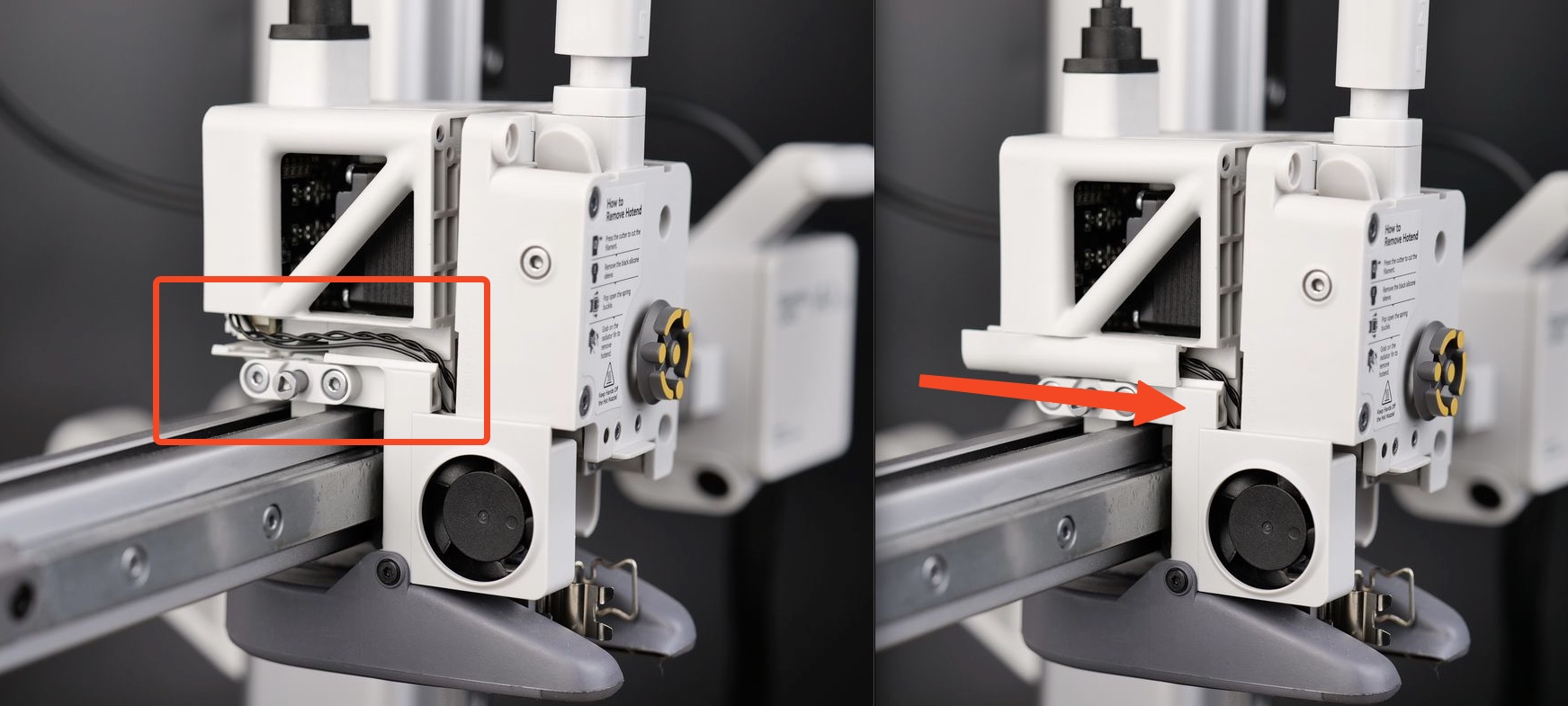

Organiza cuidadosamente los cables del ventilador y el cable del sensor del extrusor a través del canal de cables, como se muestra en la imagen a continuación. Puedes empujar la cubierta del canal de cables hacia atrás deslizándola sobre los pequeños clips del hotend.
Toma especial cuidado al guiar los cables, ya que deberás guiarlos cuidadosamente como se muestra en la imagen. Si los cables no se guían como se muestra en la imagen, no podrás volver a conectar el extrusor.
3. Volver a conectar el extrusor al cabezal
Con el canal de cables instalado, puedes asegurar el extrusor al cabezal usando los cuatro tornillos, como se muestra en la imagen a continuación.
4. Conectar la placa del cabezal a la carcasa

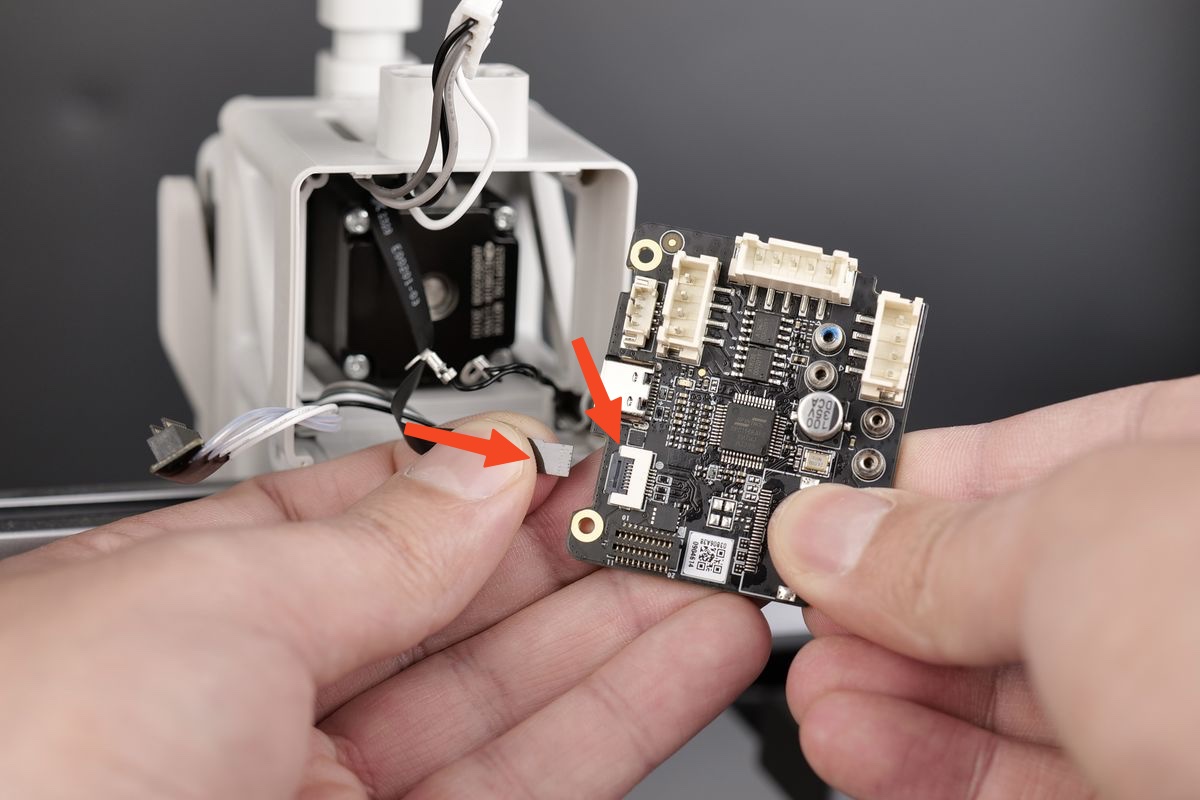

Abre el clip de la placa TH para el cable de cinta, luego empuja suavemente el cable en el conector y cierra el clip. Un sonido claro de "clic" indica que la FPC está bloqueada.
Guiar cuidadosamente el cable del motor del extrusor junto al cable de cinta, como se muestra en la imagen a continuación. Después de este paso, puedes empujar suavemente la placa del cabezal a su posición original.
5. Instalar los tornillos de la placa TH
Usa los tres tornillos negros para volver a conectar la placa del cabezal al cabezal.
Importante! No aprietes excesivamente los tornillos para evitar daños potenciales.
6. Reconectar todos los cables

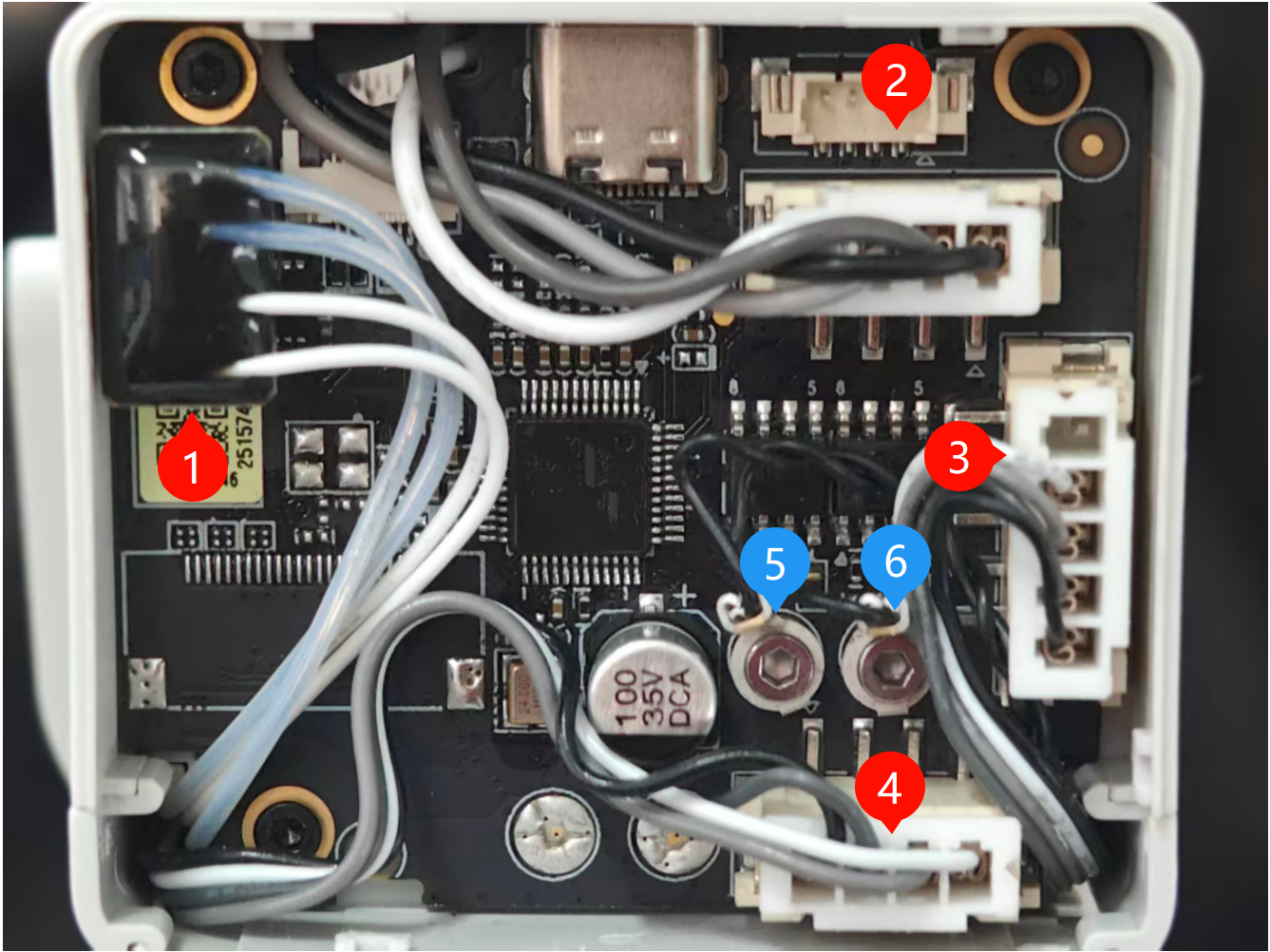

Con la nueva placa del cabezal en su posición original, puedes reconectar todos los cables como se muestra a continuación.
- Montaje de calentamiento del hotend
- Motor Extruder
- Ventilador de enfriamiento del hotend
- Ventilador de capa
- Cable del sensor de eddy
- Cable del sensor de eddy
7. Reconectar el cable USB-C

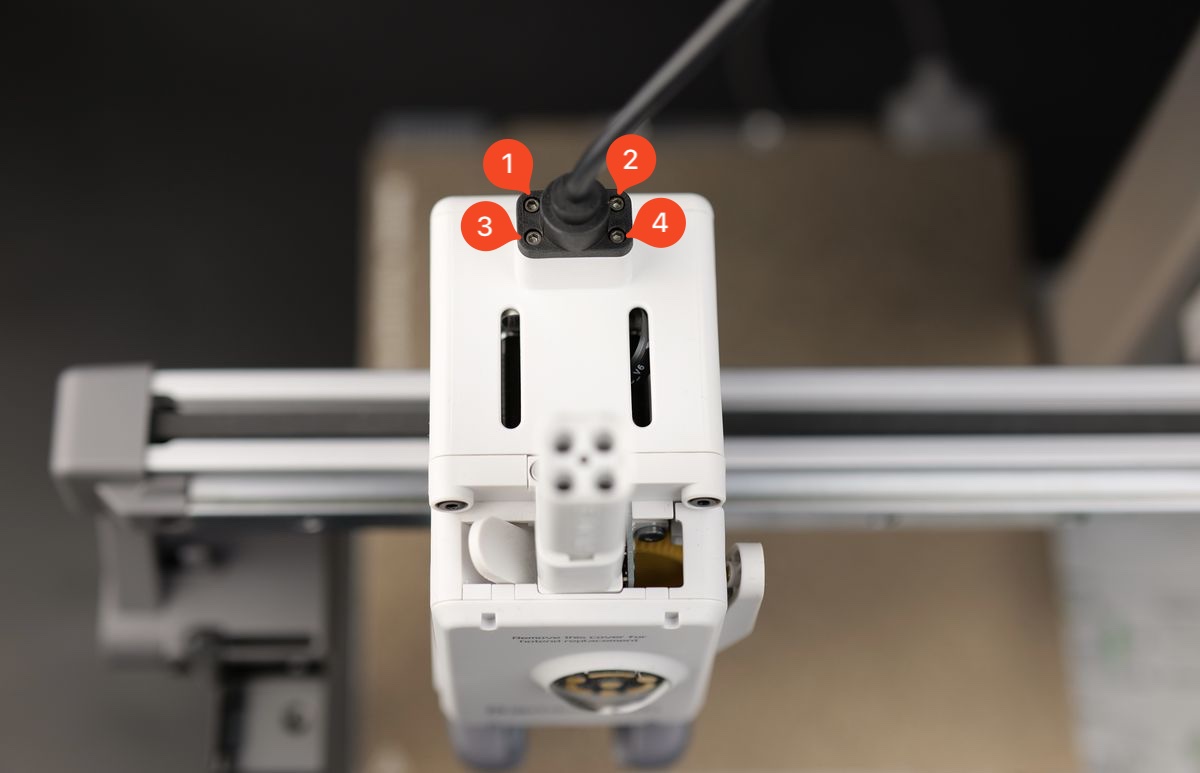

Vuelve a instalar el cable USB usando los cuatro tornillos que retiraste en el primer paso, teniendo cuidado con la orientación.
Importante!
No aprietes excesivamente estos tornillos, ya que los hilos pueden dañar el plástico. Ten en cuenta la orientación del cable USB y la pequeña ranura desde la parte trasera que lo alinea. El cable USB C solo encaja en una posición, con la orientación correcta teniendo la línea en el conector del cable alineada con la parte trasera de la impresora y el cabezal.
8. Instalar la cubierta trasera del cabezal
Finalmente, instala la cubierta trasera del cabezal del A1 mini. La cubierta trasera se fija con clips. Alinea simplemente los dos soportes de la cubierta trasera hacia la parte superior, luego empuja hasta escuchar varios clics.
9. Instalar el hotend y la funda de silicona
Sigue la guía disponible en la etiqueta del extrusor para volver a conectar el hotend al cabezal. Luego, fíjalo con el clip e instala la funda de silicona.
10. Instalar la cubierta frontal del cabezal
La cubierta frontal del cabezal ahora se puede volver a instalar. Simplemente fíjala en la parte superior del cabezal alineando los clips, luego empuja suavemente en el lado inferior. Escucharás los clips cuando la instalación esté completa.
Verificar la funcionalidad
Enciende la impresora y comienza un procedimiento de carga de filamento. Si la operación es exitosa, se escuchará el motor y todo el procedimiento de carga funcionará como se espera.
Paso de calibración después de la operación
Se recomienda realizar una calibración completa de la impresora después de esta operación.
Además, se recomienda fuertemente lavar la placa texturizada PEI antes de usarla, ya que podría haberse contaminado durante este proceso.
Posibles problemas y soluciones
Si encuentras problemas durante la instalación de un nuevo Extruder, revisa los problemas y soluciones potenciales enumerados a continuación:
La temperatura del hotend es 0
Verifica el conector del Montaje de calentamiento del hotend y confirma que esté insertado correctamente, como se muestra en Paso 6. Reconectar todos los cables. Es importante alinear cuidadosamente los pines del conector con la placa del cabezal. Si el problema persiste, es posible que los cables del termistor hayan sido dañados (cables blancos).
El hotend no puede calentarse
Verifique que el conector de la unidad de calentamiento del hotend esté correctamente insertado, como se muestra en Paso 6. Reconectar todos los cables.
Es importante alinear cuidadosamente los pines del conector con la placa del cabezal.
Si el problema persiste, es posible que los cables del calentador se hayan dañado (cables translúcidos).
La impresora no se homing correctamente
Verifique los cables del Sensor de Eddy (5 y 6) y confirme que estén correctamente instalados en la parte trasera de la placa del cabezal, como se muestra en Paso 6. Reconectar todos los cables.
El sensor de filamento no funciona
Verifique el Cable de Cinta y confirme que esté correctamente instalado en la parte trasera de la placa del cabezal, como se muestra en Paso 4. Ajustar la placa del cabezal al alojamiento.
Si el cable de cinta está dañado, deberá reemplazar el Sensor de filamento.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos ponerse en contacto con el equipo de soporte técnico antes de iniciar la operación. Haremos lo posible por responder con prontitud y brindarle la asistencia que necesite. Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
