En esta guía, mostraremos cómo reemplazar el Sensor de Filamento en el A1 (también aplica para la impresora 3D A1 mini).
Cuándo reemplazar
Esta guía está destinada a usarla si hay un problema con el Sensor de Filamento.
Los problemas comunes que pueden indicar la necesidad de reemplazar el Sensor de Filamento A1 incluyen:
- El filamento no es detectado por la impresora durante la carga/descarga o impresión.
- La impresora se detiene con frecuencia y reporta problemas de filamento durante una impresión.
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5
- 15 minutos de tu tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y peligros de seguridad.
Durante el mantenimiento o solución de problemas, es posible que debas desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede resultar en daños en los circuitos electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindar la asistencia que necesitas.
Retirar el viejo Sensor de Filamento
1. Retirar la cubierta trasera del cabezal
Comenzamos retirando la cubierta trasera del cabezal de impresión. Retira con cuidado la cubierta trasera tirando de la sección inferior, como se muestra a continuación.
2. Retirar el cable USB C del cabezal
A continuación, retira los cuatro tornillos que sujetan el cable USB C en el cabezal del A1. Después de retirar los tornillos, el cable USB C se puede extraer hacia arriba.
3. Retirar los tornillos de la placa del cabezal
Retira los tres tornillos negros que sujetan la Placa del Cabezal en su lugar.
4. Desconectar los cables
A continuación, retira los cuatro cables conectados a la Placa del Cabezal. Extrae con cuidado los conectores, evitando tirar de los cables desde los conectores. Se recomienda usar una herramienta plana para levantarlos suavemente y evitar daños potenciales.
No olvides retirar también los cables del sensor Eddy, que están sujetos por dos tornillos.
5. Retirar la placa del cabezal y desconectar el sensor de filamento
Ahora puedes retirar la Placa del Cabezal de la carcasa plástica. Ten cuidado al extraerla, ya que necesitarás desconectar cuidadosamente el cable de la cinta del sensor de filamento.
Extrae lentamente y hacia arriba

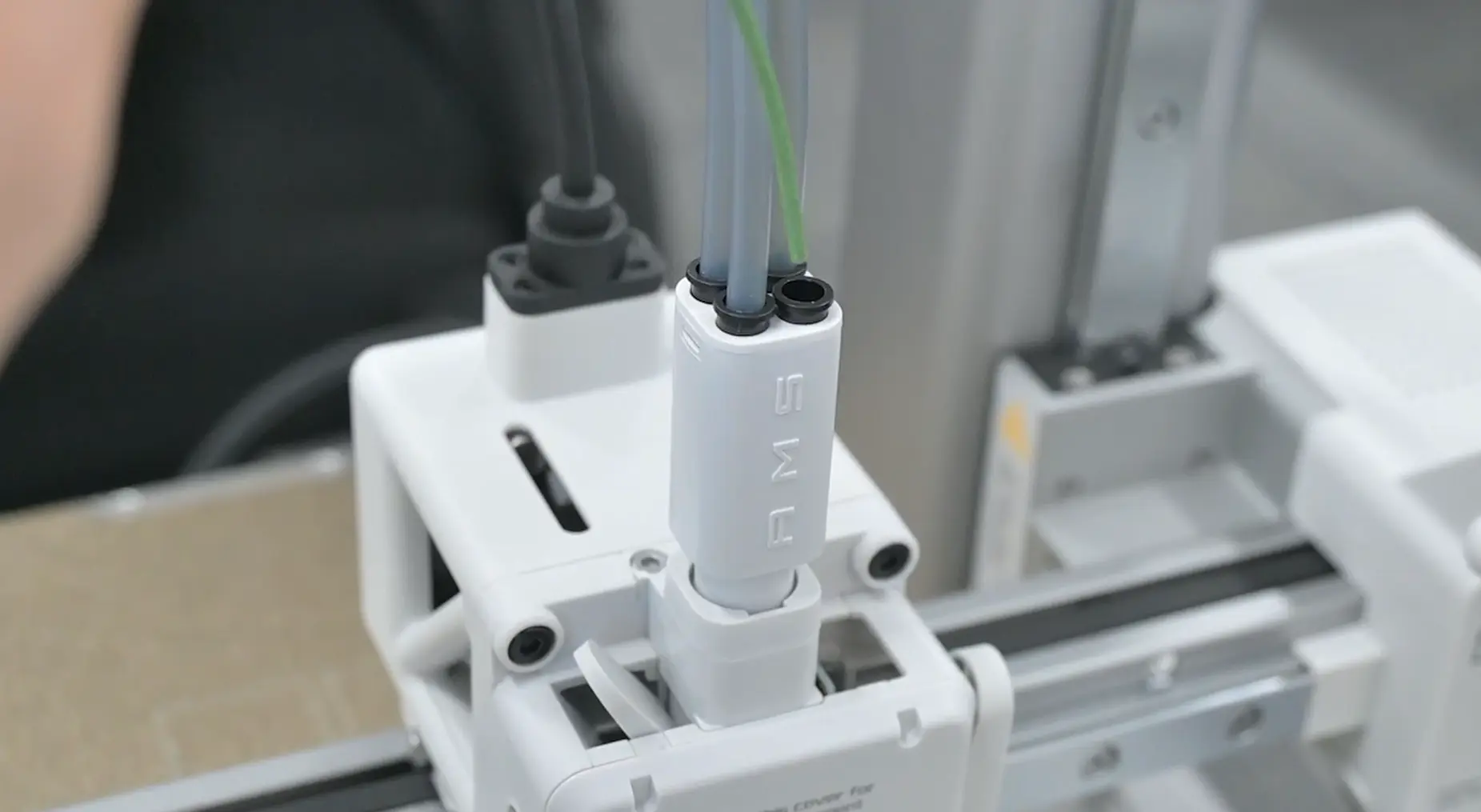

6. Retirar el buffer 4-en-1 y el sensor
Retira los dos tornillos que sujetan el buffer 4-en-1 adjunto al extrusor. Luego, levántalo suavemente hacia arriba y colócalo en la parte superior del cabezal de impresión, como se muestra en la imagen.
7. Desconectar el sensor de filamento del buffer
Ahora puedes retirar el sensor de filamento del buffer de filamento. Simplemente retira los dos tornillos mostrados en la imagen a continuación, luego extrae completamente el sensor de filamento y su cable de cinta.
Paso opcional

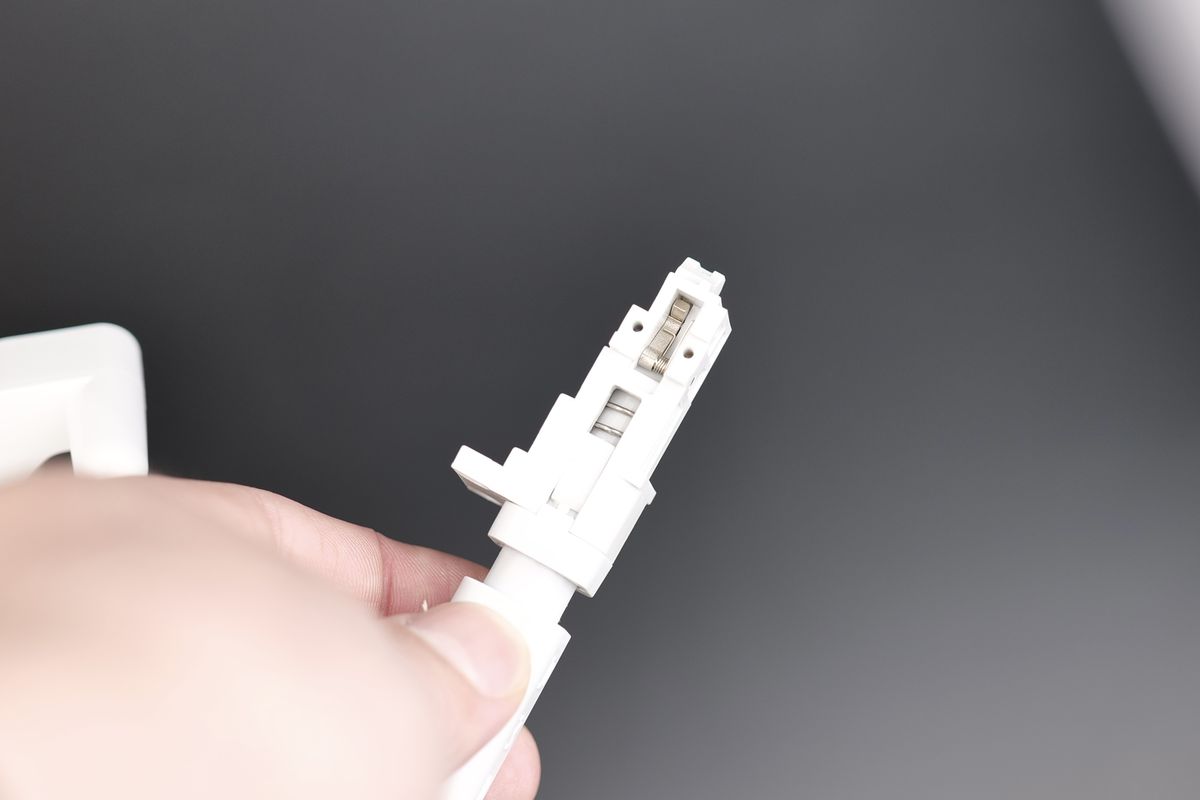

Durante el reemplazo del sensor de filamento, es recomendable verificar si el magneto ubicado dentro del buffer de filamento está en buen estado. La imagen a continuación muestra cómo debe verse.
Instalar el nuevo Sensor de Filamento
1. Fijar el sensor de filamento al buffer
El nuevo sensor de filamento se puede fijar fácilmente al buffer usando los dos tornillos. Alinea simplemente como se muestra en la imagen a continuación, luego aprieta los tornillos.
Ten en cuenta que el sensor incluye una pequeña sección adhesiva. Debes retirar la protección azul del cable de cinta, luego presionar el cable flexible contra el sensor de filamento para guiarlo en su posición. El cable de cinta debe alinearse con la pequeña ranura entre los dos agujeros ilustrados en la imagen a continuación.
2. Instalar el buffer en el extrusor
Coloca suavemente el buffer de filamento en su posición original, asegurándote de guiar el cable de cinta hacia la parte trasera del cabezal. Luego, aprieta los dos tornillos en la parte superior.
3. Fijar la placa del cabezal a la carcasa
Abre la pinza en la placa TH para el cable de cinta. Luego, empuja suavemente el cable en el conector y cierra la pinza.

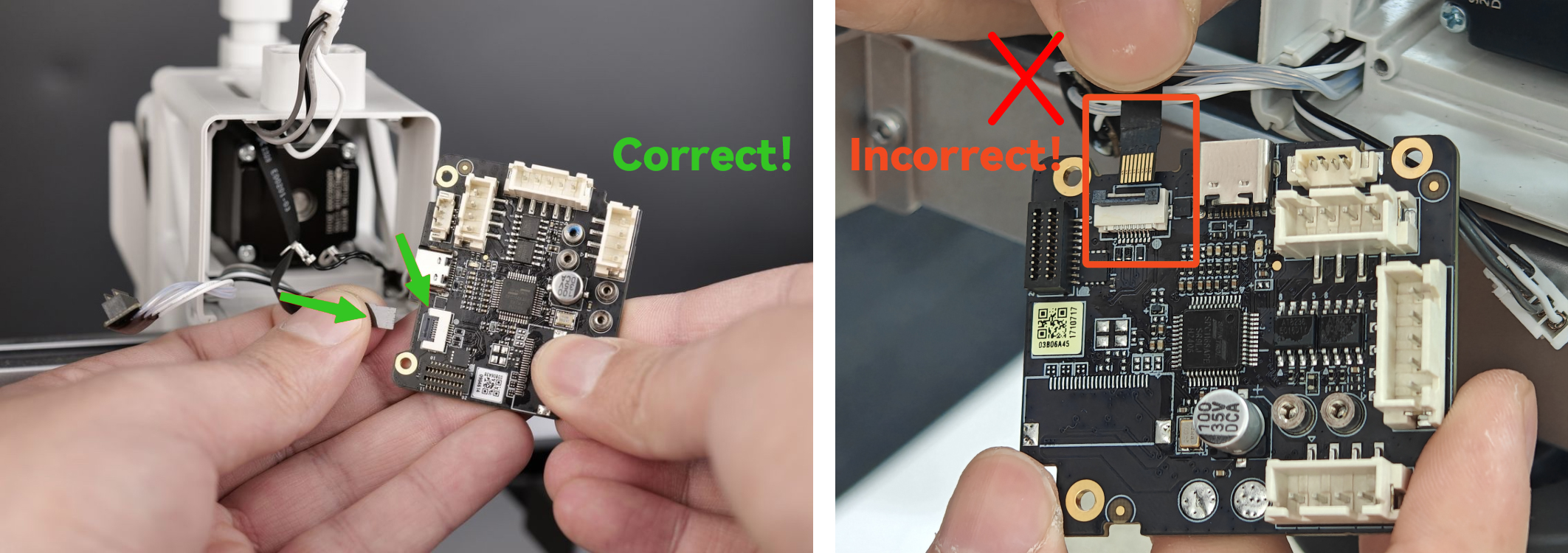

Nota: Presta atención especial a la orientación del cable de cinta al conectarlo. En la imagen a continuación, la orientación izquierda del cable es correcta; la derecha (contactos metálicos hacia arriba) es incorrecta.
Guía suavemente el cable del motor del extrusor junto al cable de cinta, como se muestra en la imagen a continuación. Después de este paso, puedes empujar suavemente la Placa del Cabezal de vuelta a su posición.
4. Instalar los tornillos de la placa TH
Usa los tres tornillos negros para volver a fijar la Placa del Cabezal al cabezal.
¡Importante!
No aprietes excesivamente los tornillos para evitar daños potenciales.

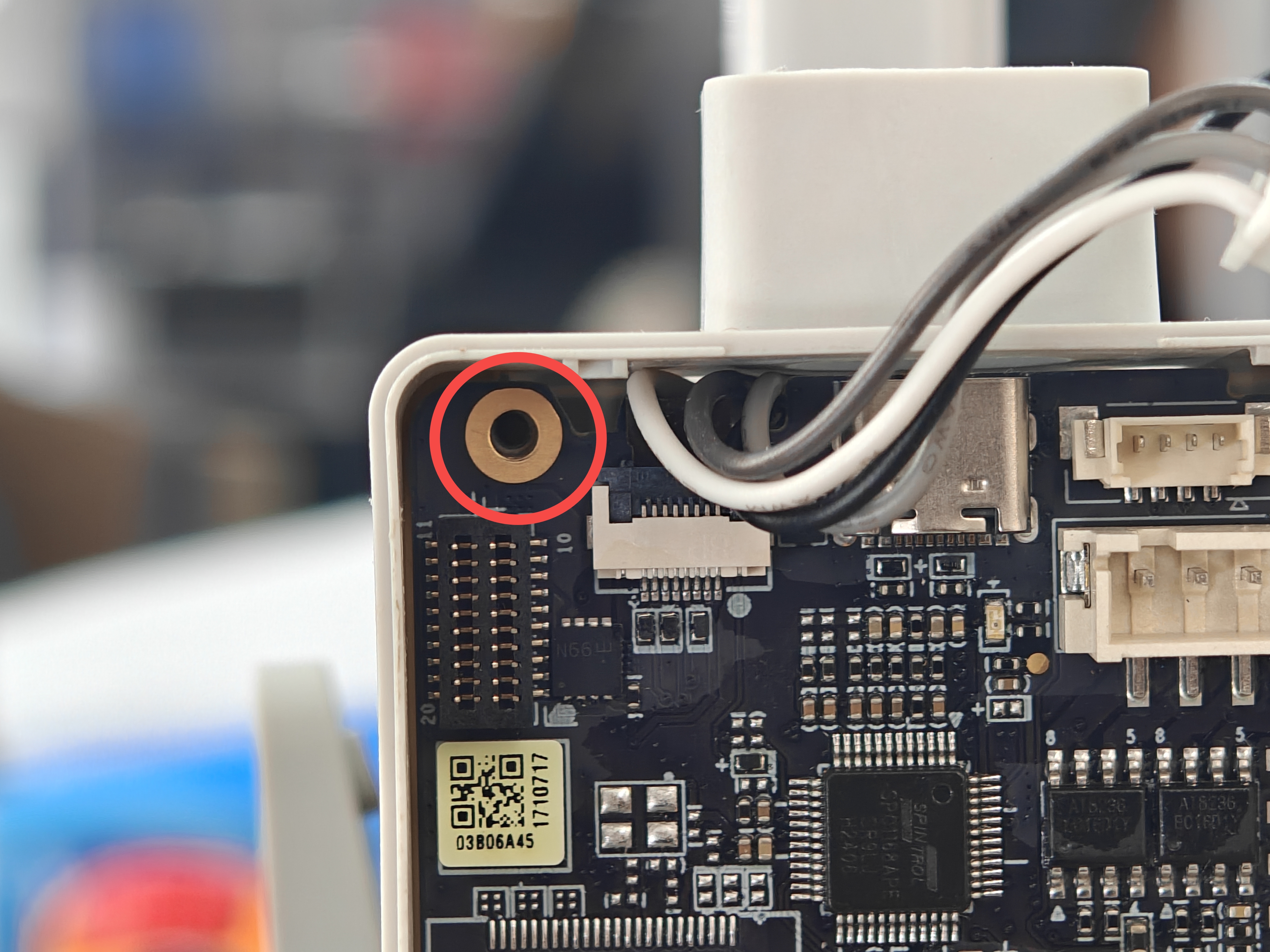

Antes de apretar los tornillos, es necesario asegurarse de que los cables en la parte trasera eviten los agujeros de los tornillos para prevenir que los cables se perforen al apretar los tornillos.
5. Reconectar todos los cables

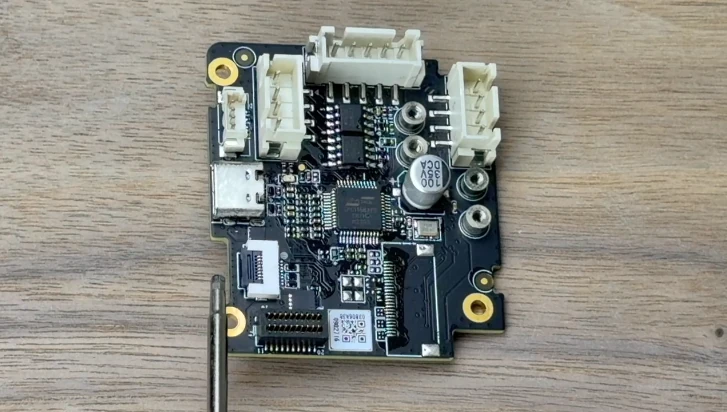

Con la nueva Placa del Cabezal en su posición original, puedes reconectar todos los cables como se muestra a continuación.
- Montaje de calentamiento del hotend
- Extrusor Motor
- Ventilador de enfriamiento del hotend
- Ventilador de capa
- Cables del sensor Eddy
6. Reconectar el cable USB-C
Vuelve a instalar el cable USB usando los cuatro tornillos que retiraste en el primer paso, teniendo cuidado con la orientación.
¡Importante!
No aprietes excesivamente estos tornillos, ya que las roscas pueden dañar el plástico. Ten en cuenta la orientación del cable USB y la pequeña ranura desde la parte trasera que lo alinea. El cable USB C solo encaja en una posición, con la orientación correcta teniendo la línea en el conector del cable alineada con la parte trasera de la impresora y el cabezal.
7. Instalar la cubierta trasera del cabezal
Finalmente, instala la cubierta trasera del cabezal A1. La cubierta trasera se fija con clips. Alinea simplemente los dos soportes de la cubierta trasera hacia la parte superior, luego empuja hasta escuchar varios clics.
Verificar la funcionalidad
Inserta el filamento hasta el fondo de cualquier entrada del cabezal, y aparecerá un punto verde en el icono en la esquina inferior derecha de la pantalla; retira el filamento y el punto verde desaparece, indicando que el sensor de filamento funciona correctamente.
Paso de calibración después de la operación
Recomendamos realizar una calibración completa de la impresora después de esta operación.
Además, se recomienda fuertemente lavar la placa texturizada PEI antes de usarla, ya que podría haberse contaminado durante este proceso.
Posibles problemas y soluciones
Si encuentras problemas durante la instalación de un nuevo Sensor de Filamento, revisa los problemas y soluciones potenciales enumerados a continuación:
El sensor de filamento no funciona
Verifica el cable de cinta y confirma que esté instalado correctamente en la parte trasera de la Placa del Cabezal, como se muestra en Paso 3. Fijar la placa del cabezal a la carcasa. Confirma también que el magneto dentro del buffer se mueva según lo esperado y esté libre de cualquier residuo, como se muestra en el Paso opcional. Si el cable de cinta está dañado, necesitarás reemplazar el Sensor de Filamento.
La temperatura del hotend es 0
Verifica el conector del Montaje de calentamiento del hotend y confirma que esté insertado correctamente, como se muestra en Paso 5. Reconectar todos los cables. Es importante alinear cuidadosamente los pines del conector con la Placa del Cabezal. Si el problema persiste, es posible que los alambres del termistor hayan sufrido daños (alambres blancos).
El hotend no se calienta
Verifica el conector del Montaje de calentamiento del hotend y confirma que esté insertado correctamente, como se muestra en Paso 5. Reconectar todos los cables. Es importante alinear cuidadosamente los pines del conector con la Placa del Cabezal. Si el problema persiste, es posible que los alambres del calentador hayan sufrido daños (alambres translúcidos).
La impresora no se homing correctamente
Verifica los cables del sensor Eddy (5 y 6) y confirma que estén instalados correctamente en la parte trasera de la Placa del Cabezal, como se muestra en Paso 5. Reconectar todos los cables.
