Esta página presenta una introducción a los componentes clave de la impresora 3D A1, con el objetivo de mejorar su comprensión de la funcionalidad de la impresora.
¿Cómo funciona el A1?
La impresora 3D A1 es una máquina que utiliza filamento plástico para crear objetos 3D. Puede transformar modelos digitales en objetos físicos. El principio de funcionamiento del A1 suele implicar los siguientes pasos:
Creación o adquisición de un modelo digital
Primero, genere un modelo 3D o obtenga un modelo digital existente utilizando software de diseño asistido por computadora, recursos en línea u otros medios.
Corte (slicing)
A continuación, Bambu Studio corta el modelo digital en múltiples capas delgadas. La información de cada capa se convierte en "G-code", un lenguaje comprendido por la impresora. El G-code proporciona instrucciones a la impresora sobre las rutas de movimiento y velocidades de los diferentes ejes durante el proceso de impresión.
Preparación de la impresora
Antes de iniciar el proceso de impresión, la impresora debe prepararse. Esto implica cargar el filamento de impresión, posicionar la placa de impresión y calibrar los parámetros de la impresora para garantizar una calidad óptima de impresión.
Impresión
Una vez completadas todas las preparaciones, la impresora A1 construye gradualmente el objeto capa por capa sobre la plataforma de impresión.
Sistema de movimiento del A1

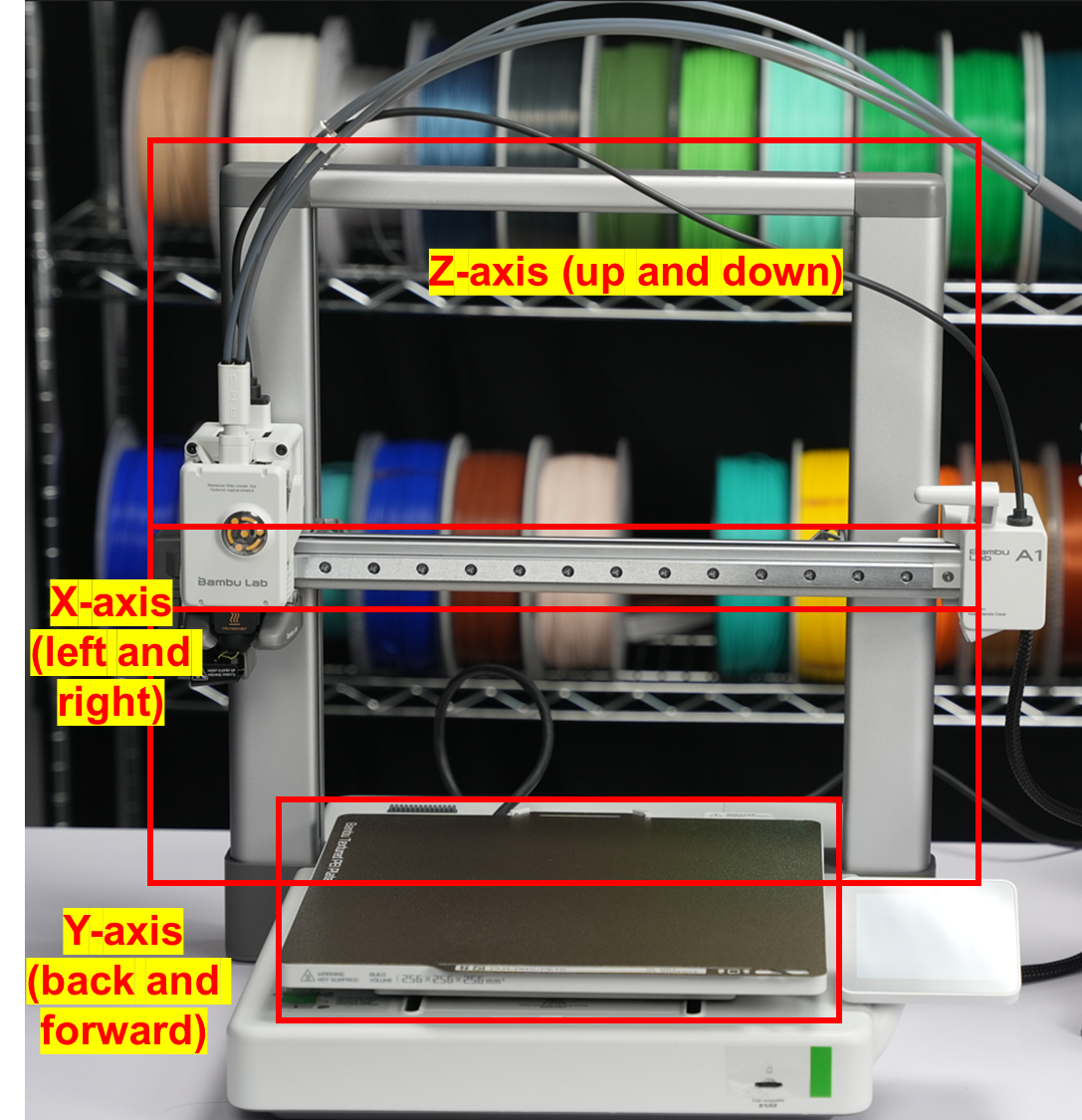

El A1 utiliza un sistema de movimiento de coordenadas cartesianas, con un volumen máximo de impresión de 256 × 256 × 256 mm³. Su sistema de movimiento incluye los siguientes componentes:
Movimiento del eje X
El sistema de movimiento del eje X consta de una guía lineal de alta precisión y una viga. El cabezal está montado en un deslizador de guía lineal, permitiendo deslizarse libremente a lo largo de la guía horizontal. Al controlar el movimiento izquierdo y derecho del deslizador, el cabezal puede lograr un movimiento preciso a lo largo del eje X.
Movimiento del eje Y
El sistema de movimiento del eje Y comprende una guía horizontal de alta precisión y una cama de impresión. La cama de impresión está montada en un deslizador de guía, permitiendo deslizarse libremente a lo largo de la guía horizontal. Al controlar el movimiento hacia adelante y atrás del deslizador, la cama de impresión puede lograr un movimiento preciso a lo largo del eje Y.
Movimiento del eje Z
El sistema de movimiento del eje Z controla la posición vertical del cabezal en relación con la cama de impresión. Se compone de componentes de guía de eje óptico-lineal dual, husillos de doble tornillo con tuerca, motores paso a paso y componentes de transmisión por correa sincrónica. Los husillos de doble tornillo están conectados en serie con el motor paso a paso mediante una correa sincrónica, permitiendo un movimiento sincronizado de los dos husillos. Además, la correa sincrónica está equipada con un tensador rápido y se combina con un algoritmo de detección de tensión para garantizar un rango óptimo de tensión, asegurando un movimiento preciso y estable del cabezal en la dirección del eje Z.
Al controlar simultáneamente el movimiento de los ejes X, Y y Z, el A1 puede lograr un movimiento preciso del cabezal en las tres direcciones. Normalmente, estos movimientos son controlados por motores y sus circuitos de accionamiento correspondientes, con el controlador de la máquina leyendo el archivo de impresión y enviando instrucciones para controlar la ruta y velocidad del cabezal de impresión.
Módulo del cabezal

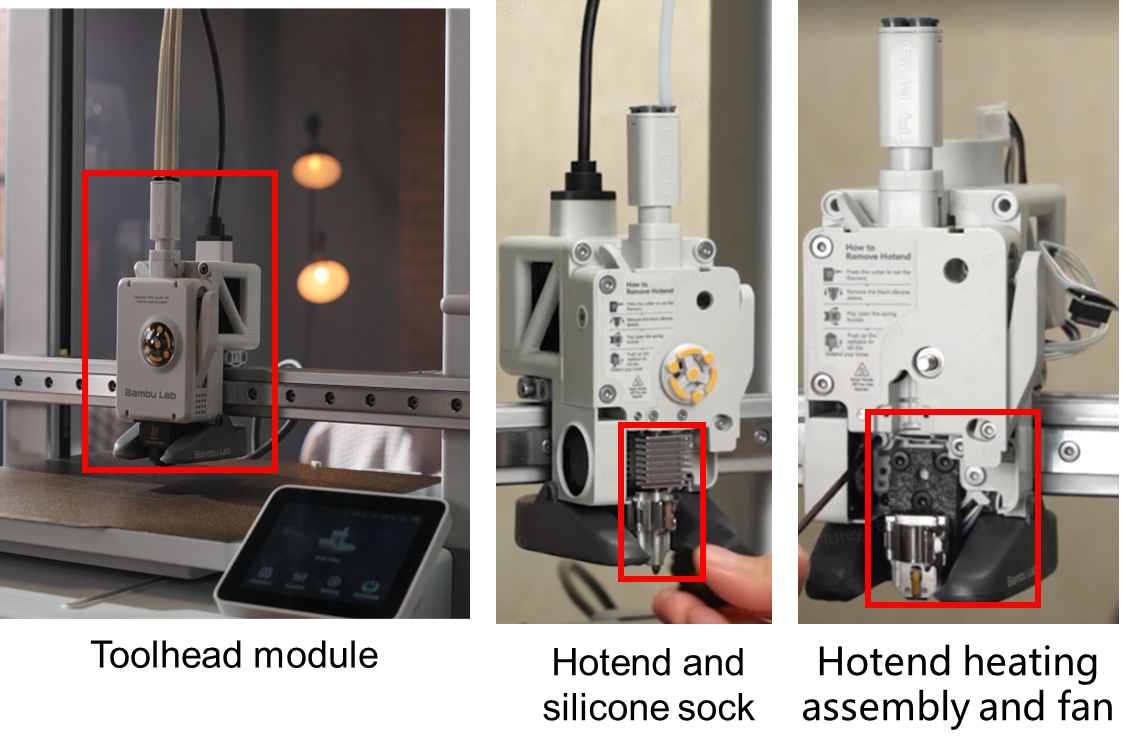

La unidad del cabezal es un componente crucial del A1. Comprende varios módulos clave, incluida la unidad de hotend, la unidad del extrusor, la unidad del cortador, el hub de filamento y el sensor de filamento.
Unidad de hotend

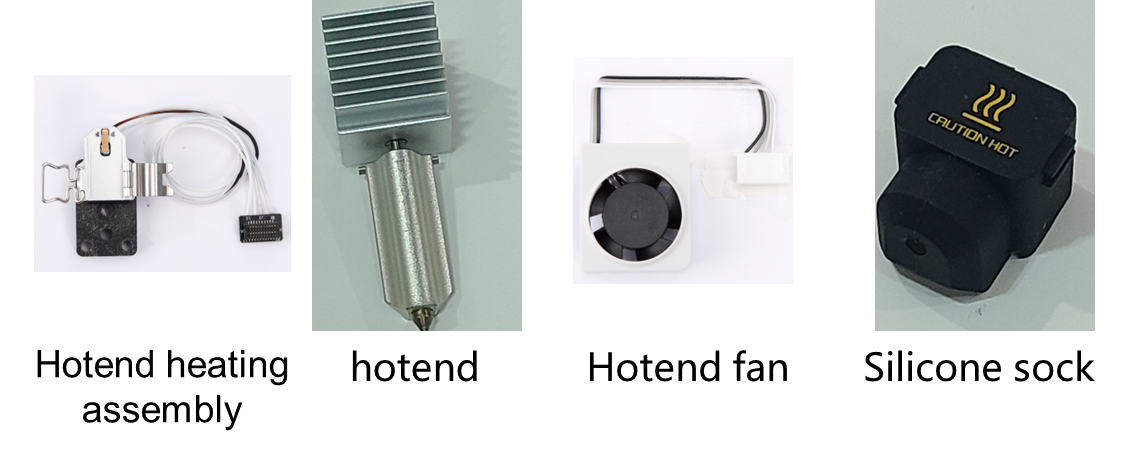

La unidad de hotend es un componente central del módulo del cabezal, compuesta por un conjunto de calentamiento de hotend, un hotend (integrado con una boquilla y un disipador de calor), un ventilador del hotend y una funda de silicona para hotend. La unidad de hotend es responsable de calentar el filamento a una temperatura específica, fundirlo y depositarlo en capas delgadas para generar el objeto.
Diferentes filamentos requieren diferentes temperaturas de calentamiento. Por ejemplo, el PLA se imprime a temperaturas más bajas alrededor de 210-220°C, mientras que el PETG requiere temperaturas más altas alrededor de 250-260°C. Al igual que la serie X1 clásica, la impresora Bambu Lab A1 tiene un diseño integrado de hotend que combina la boquilla y el disipador de calor, permitiendo un efecto de calentamiento más rápido que un hotend regular.
Además, facilita el reemplazo rápido del hotend sin desconectar conectores pequeños ni buscar un destornillador confiable.
Unidad del extrusor

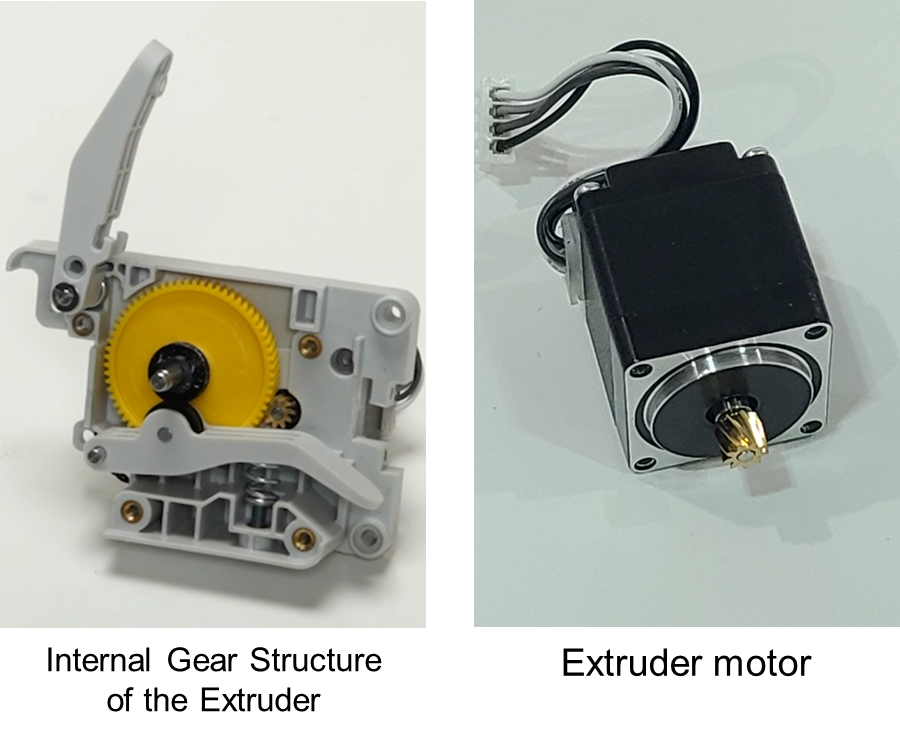

El motor del extrusor y los engranajes del extrusor son componentes esenciales de la unidad del extrusor. El motor del extrusor extrae el filamento de la bobina y lo alimenta al hotend. Una vez calentado y fundido, el filamento se extruye a través de la boquilla para crear el modelo impreso. El motor del extrusor es crítico para controlar con precisión la longitud de filamento extruido a través del hotend y es un componente central de una impresora 3D.

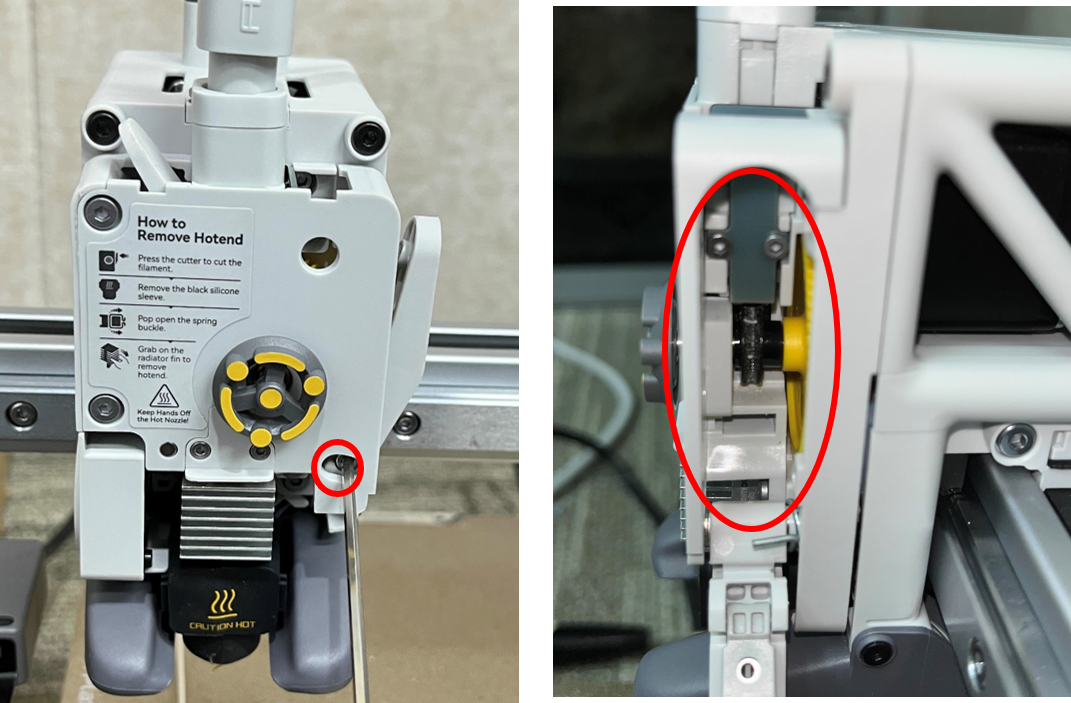

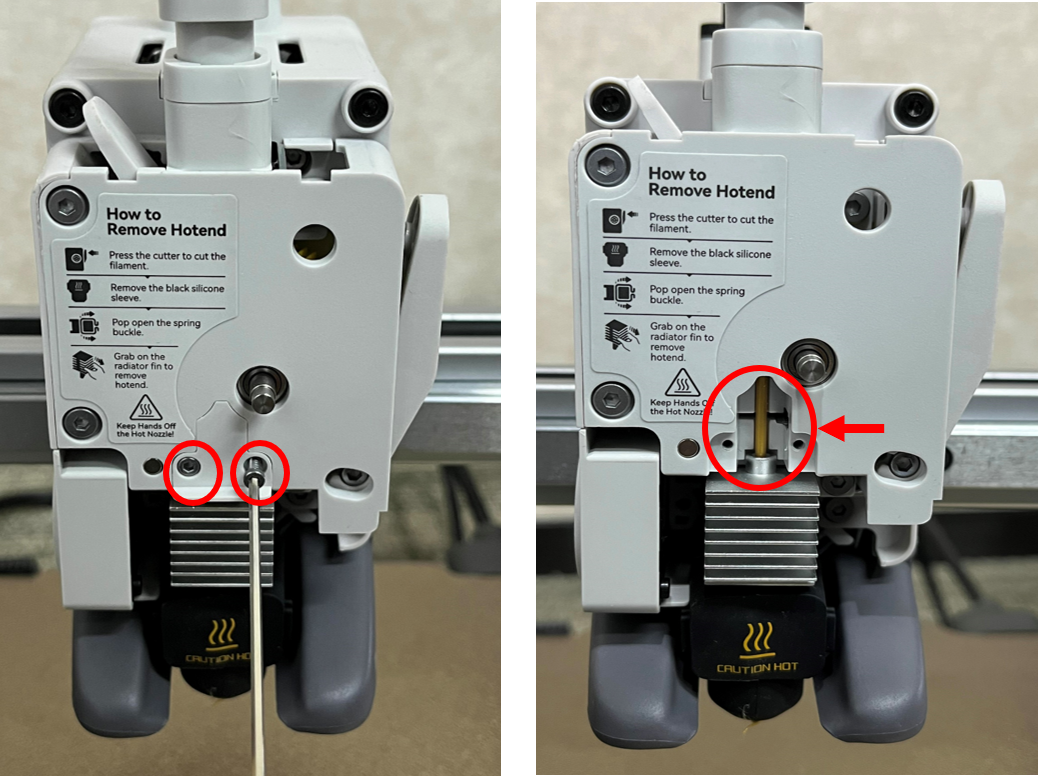

En la unidad del extrusor, esta pequeña cubierta se puede quitar para observar la situación de obstrucción del filamento en los engranajes del extrusor.
Los engranajes del extrusor también se pueden observar desde el lado liberando la palanca del cortador de filamento. Cuando se acumula polvo de filamento en los engranajes del extrusor, esta posición se puede usar para limpiar los residuos.

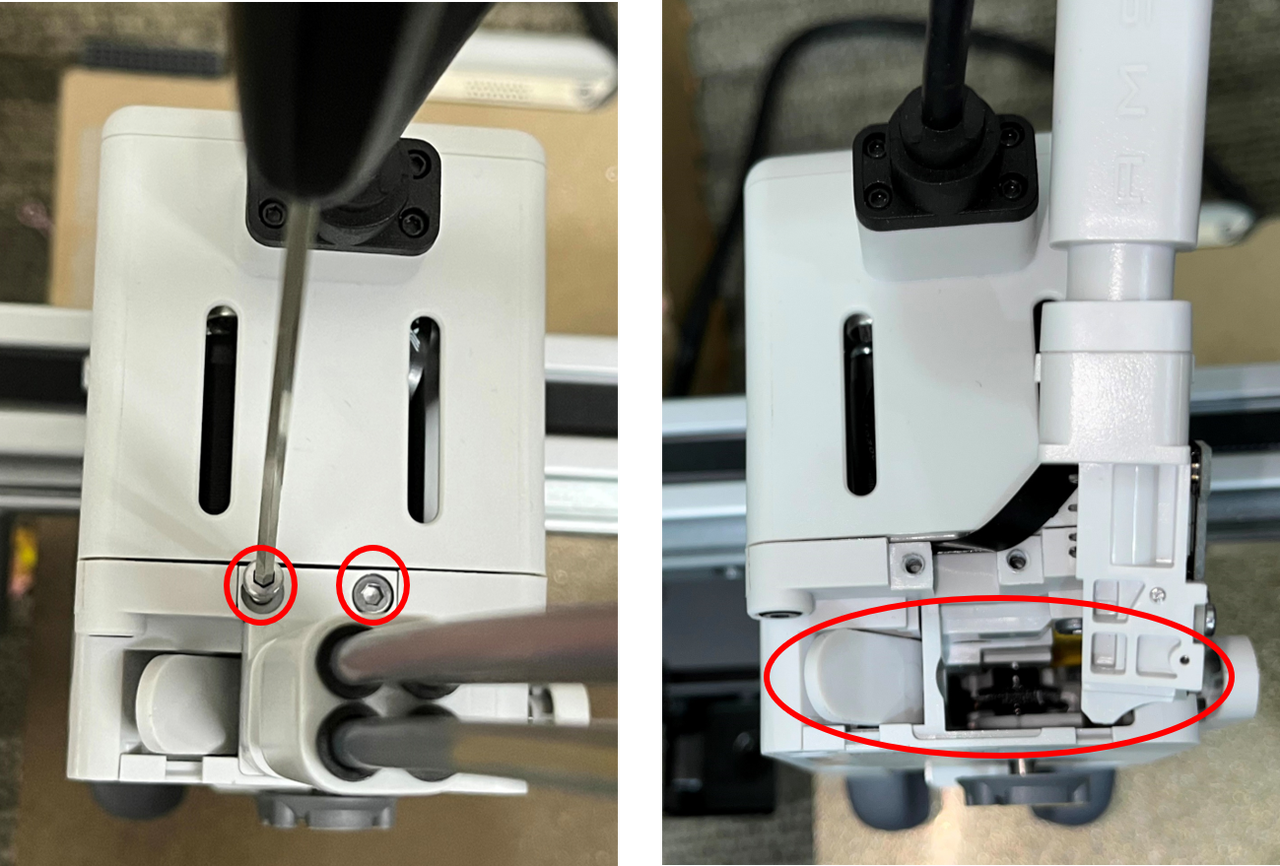

El hub de filamento se puede quitar cuidadosamente desde arriba (tenga cuidado al tirar del cable del sensor de filamento), permitiendo observar desde arriba para verificar si los engranajes del extrusor están obstruidos.
Cortador:

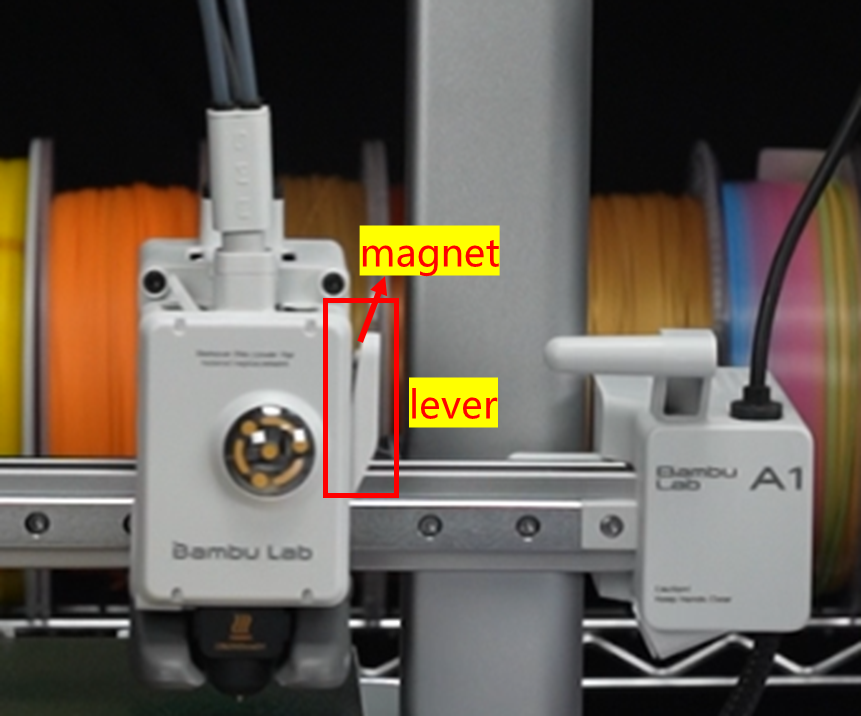

La palanca del cortador está instalada en el cabezal para asegurar la hoja del cortador y el imán para detección de posición. La palanca se acciona para cortar el filamento durante el proceso de corte presionando el mango. Después de cortar, la palanca del cortador rebota automáticamente.
La palanca tiene un imán, y un sensor de filamento correspondiente está dentro del cabezal en la misma posición horizontal que el imán. Por lo tanto, la impresora puede detectar la posición de la palanca del cortador mediante el sensor de filamento.
Hub de filamento y sensor de filamento

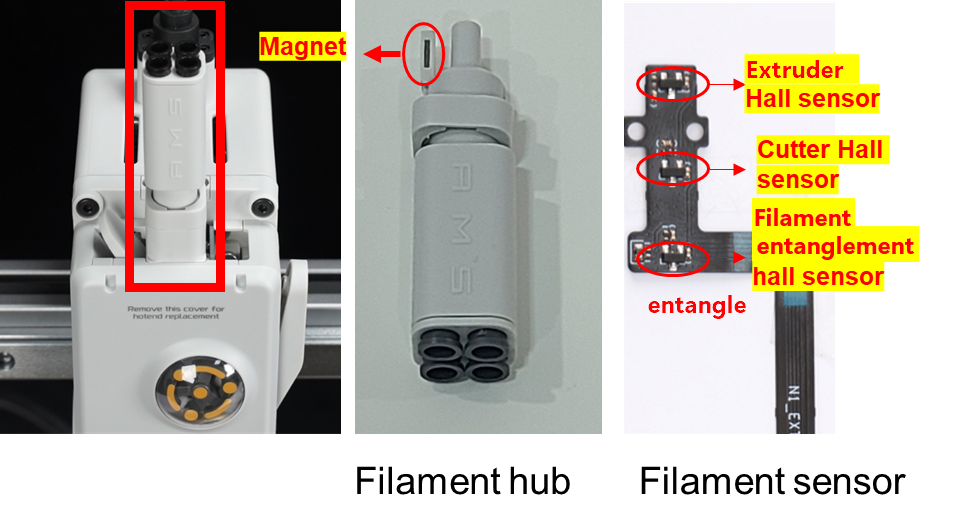

Los tubos PTFE están conectados al hub de filamento en el cabezal. Esto permite que el cabezal aloje cuatro filamentos diferentes, habilitando impresión multicolor combinada con un módulo de impresión multicolor. Además, el hub de filamento contiene un imán en su interior, que trabaja en conjunto con un sensor Hall de entrelazamiento de filamento para verificar entrelazamientos de filamento. Cuando hay resistencia excesiva durante la alimentación del filamento, el hub de filamento se desplaza hacia abajo, haciendo que el imán se acerque al sensor de filamento y activando una alerta de entrelazamiento de filamento.
La placa del sensor de filamento incluye circuitos para detección de alimentación de filamento, detección de corte de filamento y detección de entrelazamiento de filamento. La detección de alimentación de filamento se usa para verificar si el filamento está presente en el extrusor, la detección de corte controla la acción de corte y la detección de entrelazamiento se usa para verificar entrelazamientos de filamento.
Sistema de refrigeración

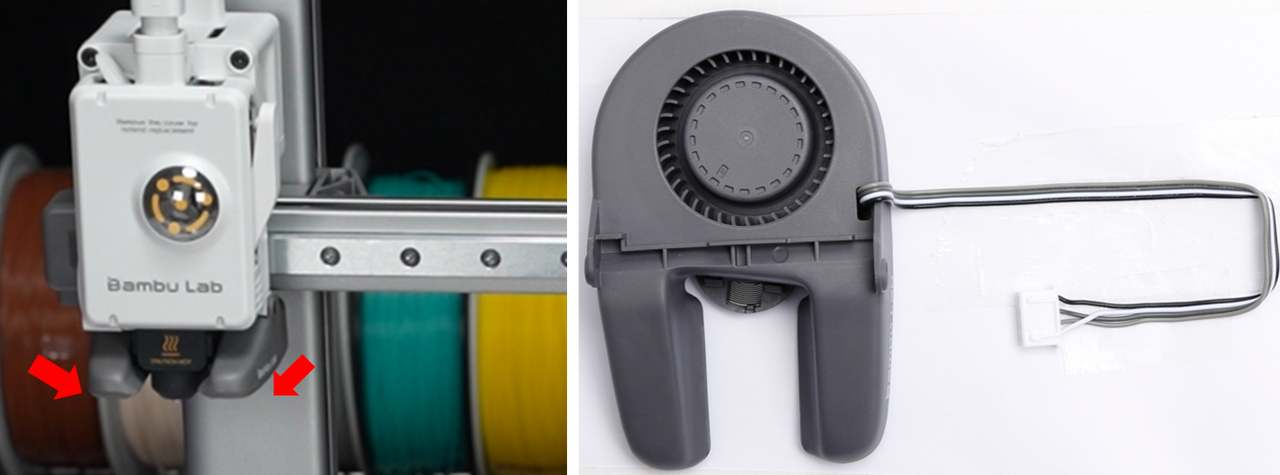

La refrigeración eficiente del objeto impreso es esencial para impresión rápida. El A1 tiene un ventilador centrífugo personalizado 5015, con dos salidas de aire opuestas. Este diseño dirige el aire de refrigeración con precisión hacia la proximidad de la boquilla, asegurando una rápida refrigeración de las piezas impresas.
Unidad de cama caliente

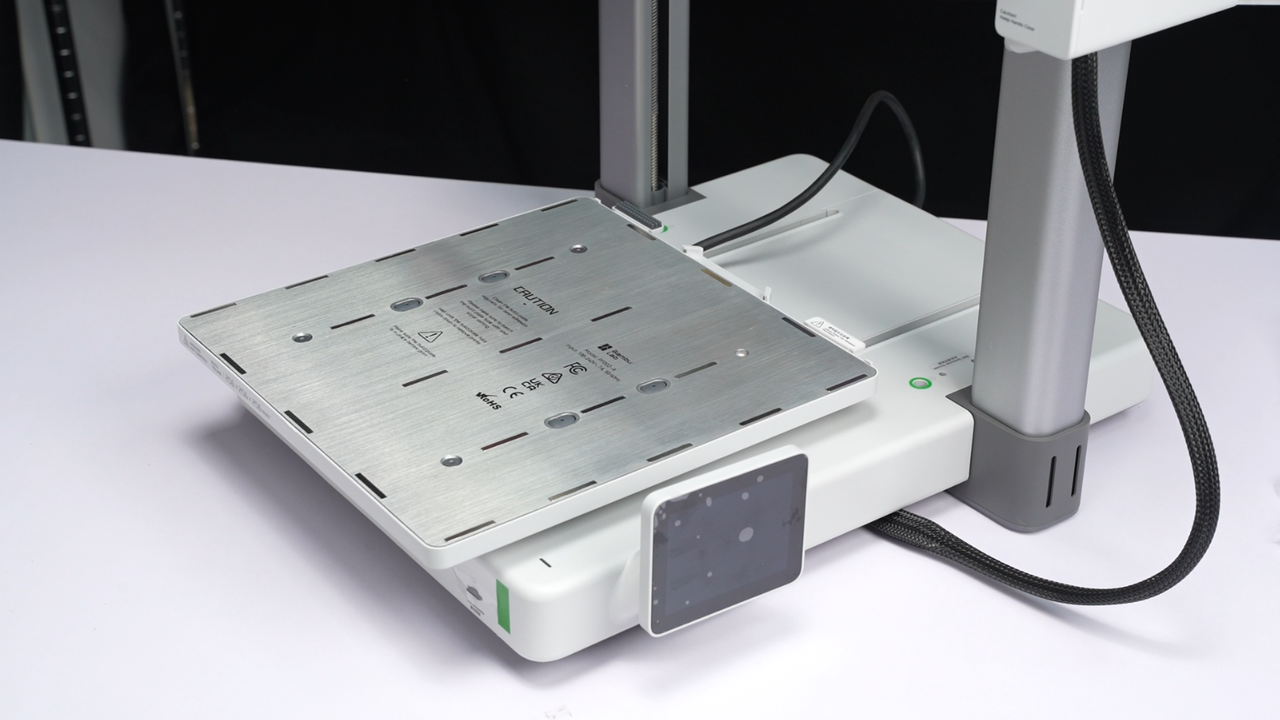

La función principal de la cama caliente es calentar la superficie de impresión para ayudar a que las capas impresas se adhieran mejor a la placa de impresión. Sin calentar la superficie de impresión, la primera capa de material depositada en la cama caliente puede no adherirse de manera estable, lo que lleva a deformaciones o incluso a la separación del objeto impreso durante los procesos de impresión posteriores. En el caso de la impresora A1, la temperatura de calentamiento de la cama se controla según el tipo de material de impresión utilizado y puede alcanzar un máximo de 100°C.
Además, la cama caliente sirve como componente del eje Y de la impresora. El motor del eje Y está conectado a la cama caliente mediante una correa sincrónica, impulsando la cama caliente a moverse a lo largo del eje Y y permitiendo impresión en la dirección Y. El movimiento del eje X se logra mediante el motor del eje X que impulsa el cabezal a través de una correa sincrónica. El movimiento coordinado de los dos ejes permite que la boquilla de la impresora alcance movimiento en la dirección XY sobre la superficie de la cama caliente.
Limpiador de purga y limpiador de boquilla

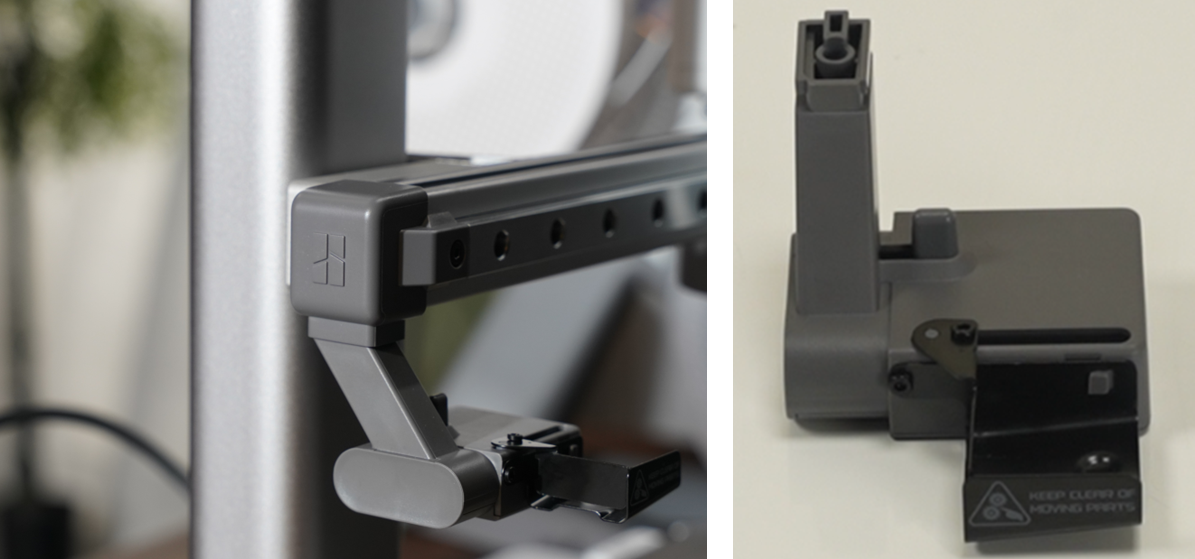

Limpiador de purga
El limpiador de purga está diseñado específicamente para manejar eficientemente el filamento residual descargado de la boquilla. Sus funciones incluyen recolectar y transportar el filamento residual y garantizar un desecho adecuado para mantener operaciones de impresión continuas y suaves. Este dispositivo desempeña un papel crucial en varias etapas del proceso de impresión, incluida la configuración de la impresora, la pausa y reanudación de impresión, carga y descarga de filamento, así como cambio de filamento y purga durante impresión multicolor.
Limpiador de boquilla
El conjunto de limpiador limpia la boquilla antes de iniciar una tarea de impresión. Después de cada trabajo de impresión, se realiza una limpieza automáticamente sin intervención manual. La acción de limpieza incluye un limpiado grueso y un limpiado fino. El limpiado grueso se usa principalmente para limpiar cualquier material residual en la boquilla caliente, mientras que el limpiado fino se realiza para limpiar la punta de la boquilla y lograr un acabado suave.

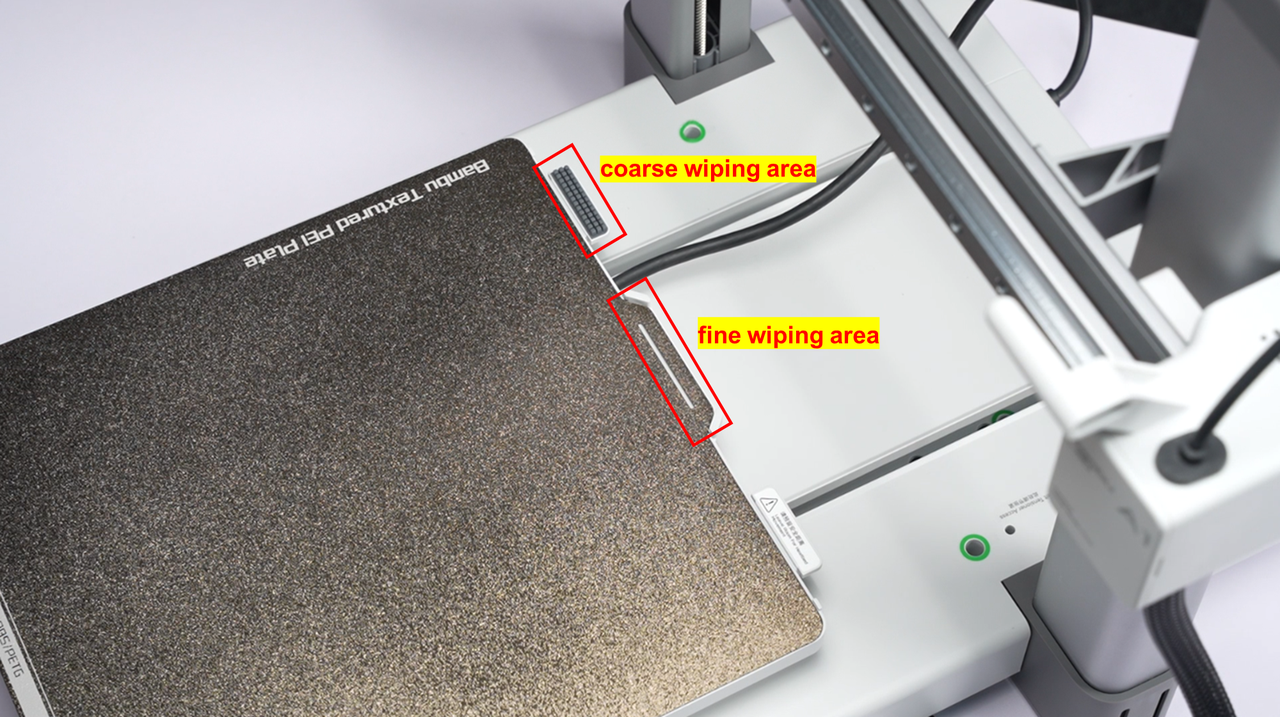

La impresora A1 viene con un conjunto de componentes de limpiador de silicona instalados previamente en la cama caliente para la operación de limpiado grueso. Es importante destacar que reemplazar los componentes de limpiador de silicona forma parte del mantenimiento rutinario. Si los componentes de limpiador de silicona están dañados, puede adquirir piezas de repuesto en la tienda oficial.
El limpiado fino se refiere al movimiento de la boquilla hacia abajo 1-2 milímetros en una posición específica de la placa de impresión. Por lo tanto, si nota algún desgaste en la capa en esa área de la placa de impresión, no debe preocuparse, ya que es normal.
Placa de impresión

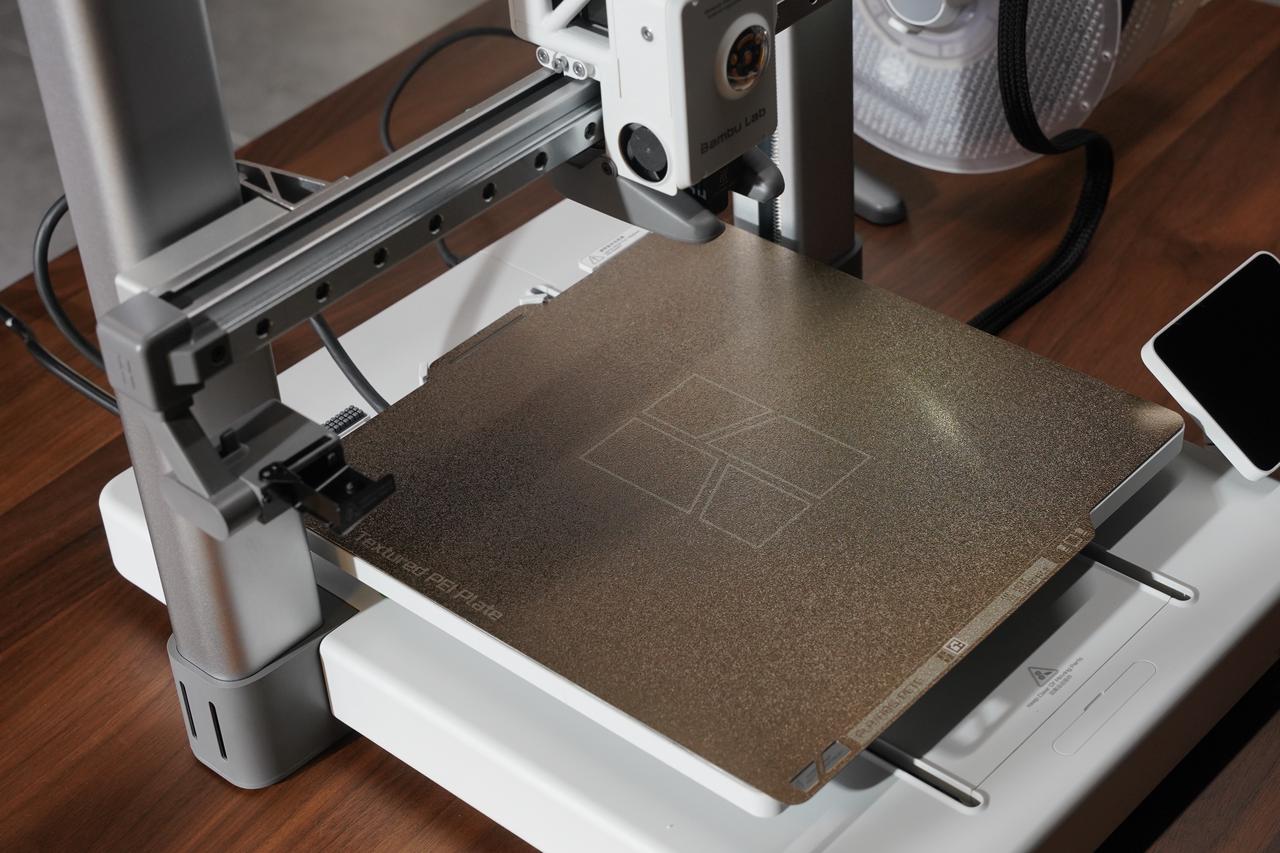

El A1 incluye una placa PEI texturizada (incluida en el paquete de desempaque) que se forma aplicando material PEI sobre una placa de acero inoxidable. Proporciona una superficie texturizada especial para la parte inferior de los objetos impresos. Esta placa de impresión es adecuada para imprimir diversos materiales, como PLA, PETG, TPU y más, sin necesidad de adhesivo. Después de imprimir, se recomienda esperar a que la placa de impresión se enfríe antes de retirar el objeto impreso. Se aconseja limpiar regularmente la placa de impresión para mantener una adhesión óptima. Además, se recomienda minimizar el contacto directo de los dedos con la superficie de la placa de impresión para evitar que las grasas de la piel afecten la adhesión de los materiales a la placa de impresión.
Tensómetro de correa
El A1 está equipado con 3 tensómetros ajustables de correa. El Monitor de Tensión de Correa (BTM) monitorea la tensión de las correas y proporciona retroalimentación. Puede ajustar la tensión de la correa según la retroalimentación para lograr un rendimiento óptimo. (Consulte Ajuste de tensión de correa del A1).

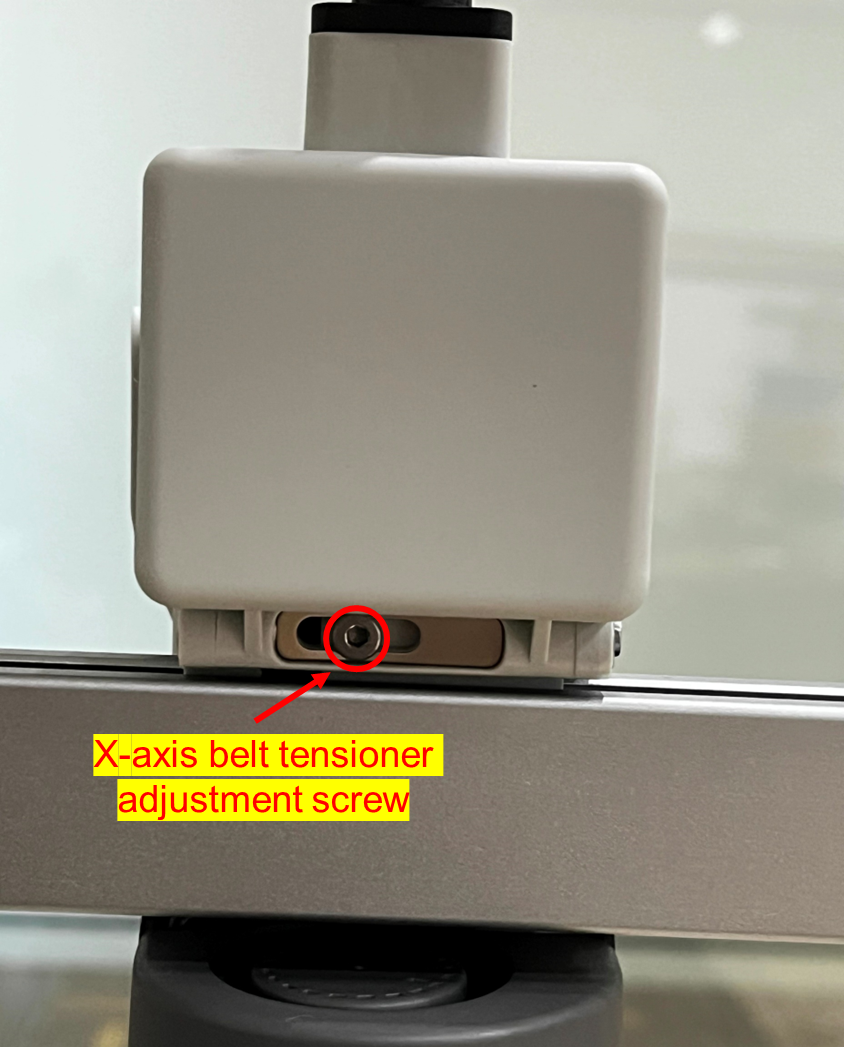

Tensómetro de correa del eje X

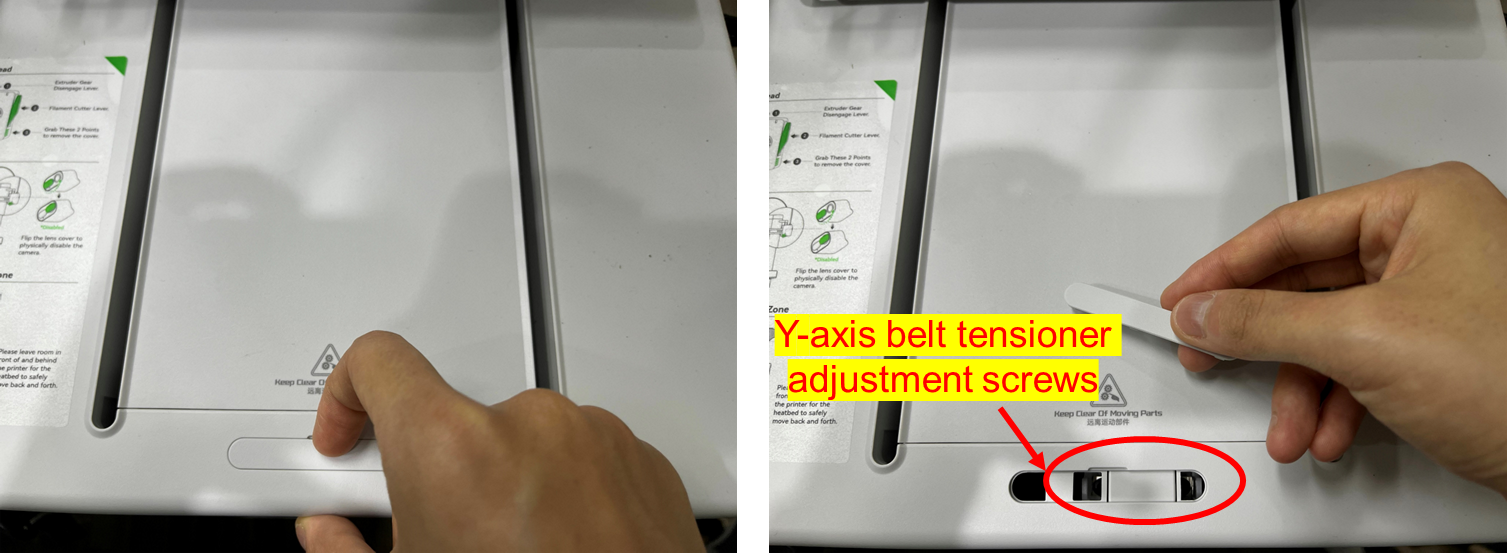

Tensómetro de correa del eje Y

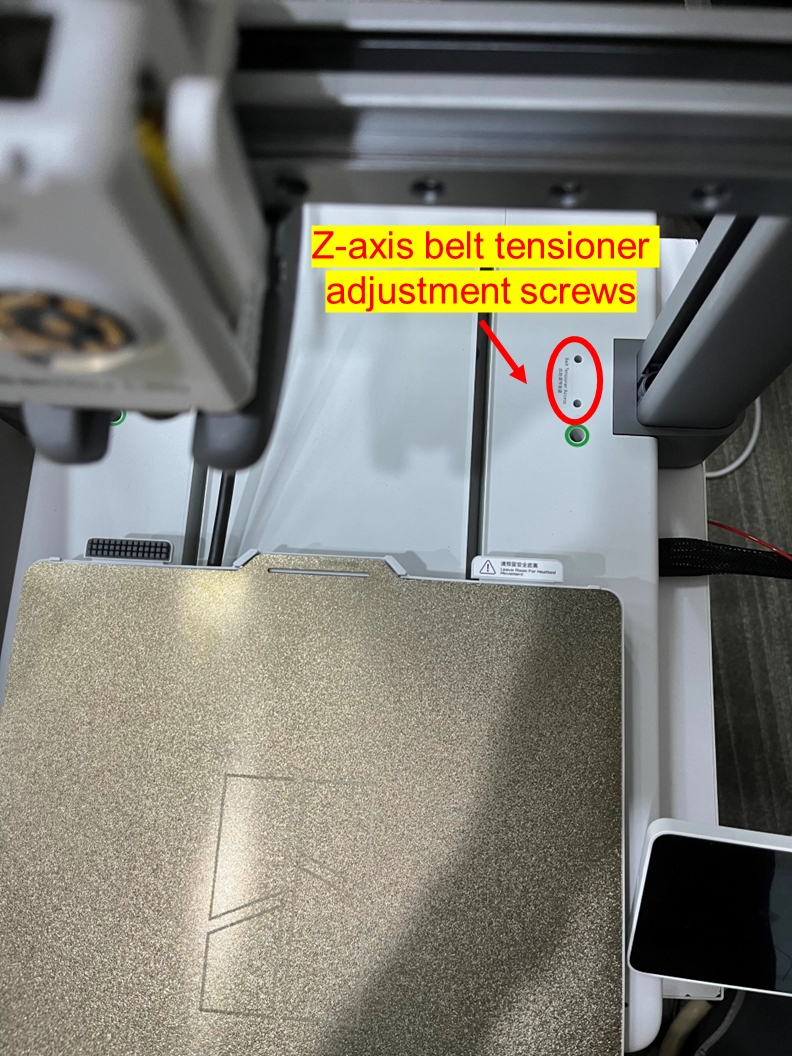

Tensómetro de correa del eje Z
Componentes eléctricos
El A1 incorpora diversos componentes electrónicos, y a continuación se presenta una breve descripción de algunos de los componentes más importantes y sus funciones:
Placa de circuito
La placa de control principal de la impresora A1 consta de un SoC de bajo consumo (System-on-Chip) con un procesador dual-core, baseband de Wi-Fi, baseband de Bluetooth, módulo RF y otros periféricos. También incluye un MCU dual-core (Microcontroller Unit) y un MCU single-core. Además, incorpora controladores de motor paso a paso y conectores necesarios para conectar diversos dispositivos electrónicos a la impresora.
El SoC es principalmente responsable de gestionar la interfaz de usuario de la impresora A1 y de manejar la conexión entre el software de slicing/aplicación móvil y la impresora. Por otro lado, el MCU controla el calentamiento y el movimiento de la impresora después de recibir el flujo de G-code desde la CPU.
Cámara
La impresora integra una cámara que se puede utilizar para monitorear en tiempo real las impresiones mediante las aplicaciones Bambu Slicer o Bambu Handy. También se puede emplear para la detección de defectos en impresión (soportado tras actualizaciones de firmware).
Además de sus capacidades de monitoreo, la cámara puede grabar vídeos de impresión y crear vídeos de tiempo-lapso. Si bien la máquina no cuenta con visión nocturna, el módulo de cámara incluye un LED que puede iluminar el objeto impreso.
Funciones del Módulo de Control A1
Nivelado Automático de Cama
El proceso de nivelado automático de cama para la impresora A1 implica los siguientes pasos:
Detección de Sonda Táctil
El hotend de la impresora A1 está equipado con capacidad de detección de fuerza del cabezal del extrusor, lo que permite detectar el contacto entre la boquilla del extrusor y la cama caliente. Combinado con el movimiento del eje Z, permite medir directamente la altura relativa de un punto específico en la cama caliente con respecto al centro de la cama.
Mapa de Altura
Al realizar sondeos de la cama caliente mediante contacto con la boquilla, el A1 realiza mediciones de altura en 49 puntos dispuestos en una matriz 7x7 sobre la cama caliente, obteniendo así un mapa de altura de la cama caliente. Este mapa de altura registra la altura de cada punto en la matriz 7x7 de coordenadas XY.
Ajuste de Compensación
Durante la impresión, la impresora ajusta automáticamente la altura del eje Z en diferentes coordenadas XY según el mapa de altura. Esto garantiza una distancia constante entre la boquilla y la cama caliente, permitiendo que el material impreso se adhiera de manera uniforme a la placa de impresión.
Con la función de nivelado automático, el A1 puede detectar y ajustar automáticamente la altura de la cama de impresión antes de imprimir y durante el proceso de impresión. Esto mejora la calidad y precisión de la impresión al evitar problemas de adherencia causados por una superficie de cama irregular. Aumenta la tasa de éxito y la consistencia de las impresiones.
Compensación de Resonancia
La compensación de resonancia busca aliviar o eliminar inestabilidades y problemas de calidad causados por vibraciones mecánicas o resonancias durante la impresión.
Durante el funcionamiento de una impresora 3D, cada aceleración y desaceleración excita los modos de resonancia inherentes a la impresora, provocando vibraciones sutiles de ida y vuelta. Estas vibraciones, como ondulaciones en la superficie, marcas de vibración o distorsiones, pueden afectar negativamente la calidad de la impresión.
Para mitigar estos efectos de resonancia, el A1 emplea tecnología de compensación de resonancia, que implica los siguientes pasos:
Análisis de Vibraciones
Utilizando un acelerómetro, como un acelerómetro del eje X o un acelerómetro de cama caliente (eje Y), la impresora puede inducir vibraciones en los motores a diferentes frecuencias y capturar las curvas de vibración reales de los ejes XY. Estas curvas se analizan para identificar los modos de resonancia de los ejes XY.
Cálculo de Parámetros de Compensación
Basándose en el análisis de los modos de resonancia, el sistema de impresora utilizará algoritmos específicos para calcular los parámetros de compensación.
Ajuste Dinámico
Durante el proceso de impresión, la función de compensación de resonancia aplica una cantidad de compensación al controlador de movimiento según los comandos de control de movimiento en tiempo real, cancelando efectivamente los modos de resonancia y asegurando que el movimiento de la boquilla del extrusor coincida con el G-code esperado.
Al emplear tecnología de compensación de resonancia, el A1 puede reducir el impacto de vibraciones mecánicas y resonancias durante la impresión, mejorando así la calidad y precisión. Ayuda a minimizar ondulaciones en la superficie, marcas de vibración o distorsiones en las piezas impresas, logrando resultados de impresión más suaves y precisos. Esto es especialmente importante para aplicaciones que requieren alta precisión y estabilidad.
Calibración de Dinámica de Flujo
Durante el proceso de impresión 3D, controlar con precisión el flujo de material es crucial para la calidad de la impresión. La configuración incorrecta del flujo puede generar problemas como dimensiones inexactas de la pieza, mala adherencia entre capas y problemas de calidad superficial. El propósito de la calibración dinámica de flujo es medir las características de respuesta dinámica del material a diferentes tasas de flujo, calcular la histéresis del material durante el proceso de extrusión y realizar compensación en tiempo real de histéresis durante la impresión. Esto permite a la impresora lograr una extrusión uniforme incluso a altas velocidades y aceleraciones, proporcionando resultados de impresión más precisos y consistentes.
La implementación de la calibración dinámica de flujo implica generalmente los siguientes pasos:
Medición de Histéresis Dinámica
El A1 utiliza sensores para medir la variación de la tasa de flujo del material durante el proceso de calibración.
Calibración de Flujo Dinámico
La impresora calcula automáticamente los parámetros de compensación utilizando los datos de variación de tasa de flujo, similar a "pressure advance" en Klipper o "linear advance" en Marlin.
Ajuste en Tiempo Real
Durante el proceso de impresión, la impresora compensa el volumen de extrusión según las solicitudes en tiempo real de tasa de flujo, asegurando que el flujo de material desde el extrusor permanezca sincronizado con el movimiento de alta velocidad de los ejes XY. Esto garantiza tasas de flujo constantes en diferentes áreas y capas de impresión.
Gracias a la calibración dinámica de flujo, el A1 puede ajustar dinámicamente el flujo de material durante la impresión para adaptarse a diferentes condiciones y requisitos de impresión. Esto ayuda a mejorar la calidad, precisión y consistencia de la impresión, asegurando que las piezas impresas tengan dimensiones y calidad correctas, reduciendo los problemas causados por un flujo de material inexacto.
Cancelación Activa de Ruido de Motor
El ruido de motor suele deberse a vibraciones mecánicas, conducción del motor, operación de ventiladores o movimiento del extrusor en una impresora 3D. Estos ruidos no solo pueden resultar molestos para el operador, sino que también afectan el confort del entorno circundante. La función de supresión de ruido de motor busca reducir el ruido total de impresión al suprimir el ruido generado por los motores durante el proceso de impresión.
La reducción de ruido de motor se logra midiendo las características indeseables dentro del motor y calculando la cantidad de compensación en tiempo real según el estado operativo actual del motor durante la impresión. Esta compensación se aplica luego al motor, generando vibraciones inversas dentro del motor para contrarrestar las vibraciones causadas por las imperfecciones del motor. La calibración de ruido de motor está disponible en el menú de calibración, permitiendo a los usuarios recalibrar el ruido de motor según sea necesario.
