Actualización de abril de 2024:
Existen dos versiones de columnas disponibles en el mercado actual, y se envían aleatoriamente como parte de los cambios normales en la producción. Consulte el empaque real de la máquina que recibió para obtener información precisa.
Detalles de las versiones: Una versión del marco con agujeros para tornillos (véase la Figura 1 a continuación), mientras que la otra versión del marco sin agujeros para tornillos.
Si su impresora no tiene agujeros para tornillos en las columnas, siga las instrucciones a continuación para la instalación sin necesidad de tornillos adicionales. Sin embargo, si su impresora tiene agujeros para tornillos en las columnas, puede utilizar los cuatro tornillos de estabilización ST3-8 proporcionados en la caja de accesorios para un ajuste adicional después de completar los pasos de instalación descritos a continuación.
El modelo de Estabilizador del Eje Z en Maker World es ahora la versión más reciente. Independientemente de qué versión de marco de impresora tenga, el nuevo modelo en Maker World será compatible.
Guía de video
Cuándo usar esta guía
Ofrecemos el conjunto de soporte superior para aquellos que desean instalar su unidad AMS Lite en la parte superior de su impresora A1. Este conjunto de componentes impresos permite montar su AMS Lite en la parte superior del A1 de forma segura.

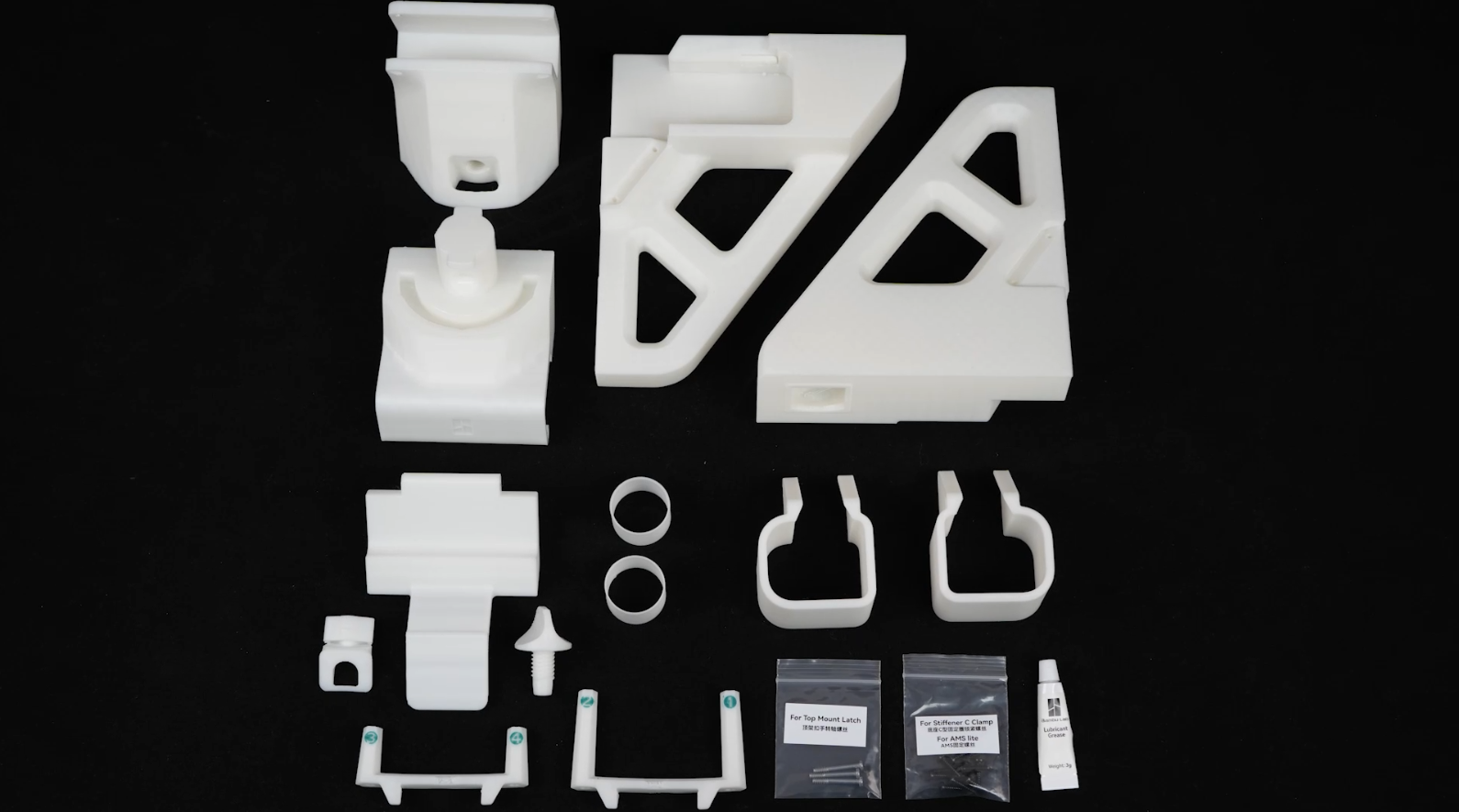

Materiales requeridos
1. Modelo superior impreso
Haga clic aquí para descargar el modelo desde Makerworld.
2. 2 tornillos BT3-23
Puede utilizar sus propios tornillos 2 * M3-23 o comprar el Kit de Tornillos para Montaje Superior AMS Lite en nuestra tienda (haga clic aquí para el enlace de compra).
3. 12 tornillos BT3-12
Puede utilizar sus propios tornillos 12 * M3-10 o comprar el Kit de Tornillos para Montaje Superior AMS Lite en nuestra tienda (haga clic aquí para el enlace de compra).
4. Grasa lubricante
La caja de accesorios incluye grasa lubricante, pero también puede utilizar otros lubricantes compatibles.
5. Llave hexagonal H2
El Kit de Tornillos para Montaje Superior AMS Lite se vende oficialmente, y contiene cinco tornillos que no son necesarios en esta guía. Sin embargo, puede conservarlos para uso futuro.
Guía de operación
Paso 1: Aplicar grasa en la ranura de guía del soporte y combinar las partes superior e inferior del soporte.
Alinee los sujetadores de encaje y gírelos para bloquear firmemente.
Paso 2: Colocar el inserto de bloqueo en su posición.
Paso 3: Enroscar el tornillo de bloqueo.
Paso 4: Montar y encajar la bisagra en su posición, y utilizar 2 * M3-23 para fijar la bisagra.
Paso 5: Enganchar el amortiguador en la ranura inferior de ambos Estabilizadores del Eje Z.
Paso 6: Mover lateralmente el abrazadera C para colocarla en la columna.
Paso 7: Insertar el Estabilizador del Eje Z en las abrazaderas C correspondientes de cada lado, y utilizar 8 * BT3-12 (4 tornillos por lado) para ajustar las abrazaderas y asegurar el Estabilizador.
Lado izquierdo
Lado derecho
Paso 8: Fijar el soporte superior AMS en la armadura superior.
Paso 9: Orientar el cuerpo AMS Lite, el lado No. 3 y 4 debe enfrentar hacia adelante (pantalla).

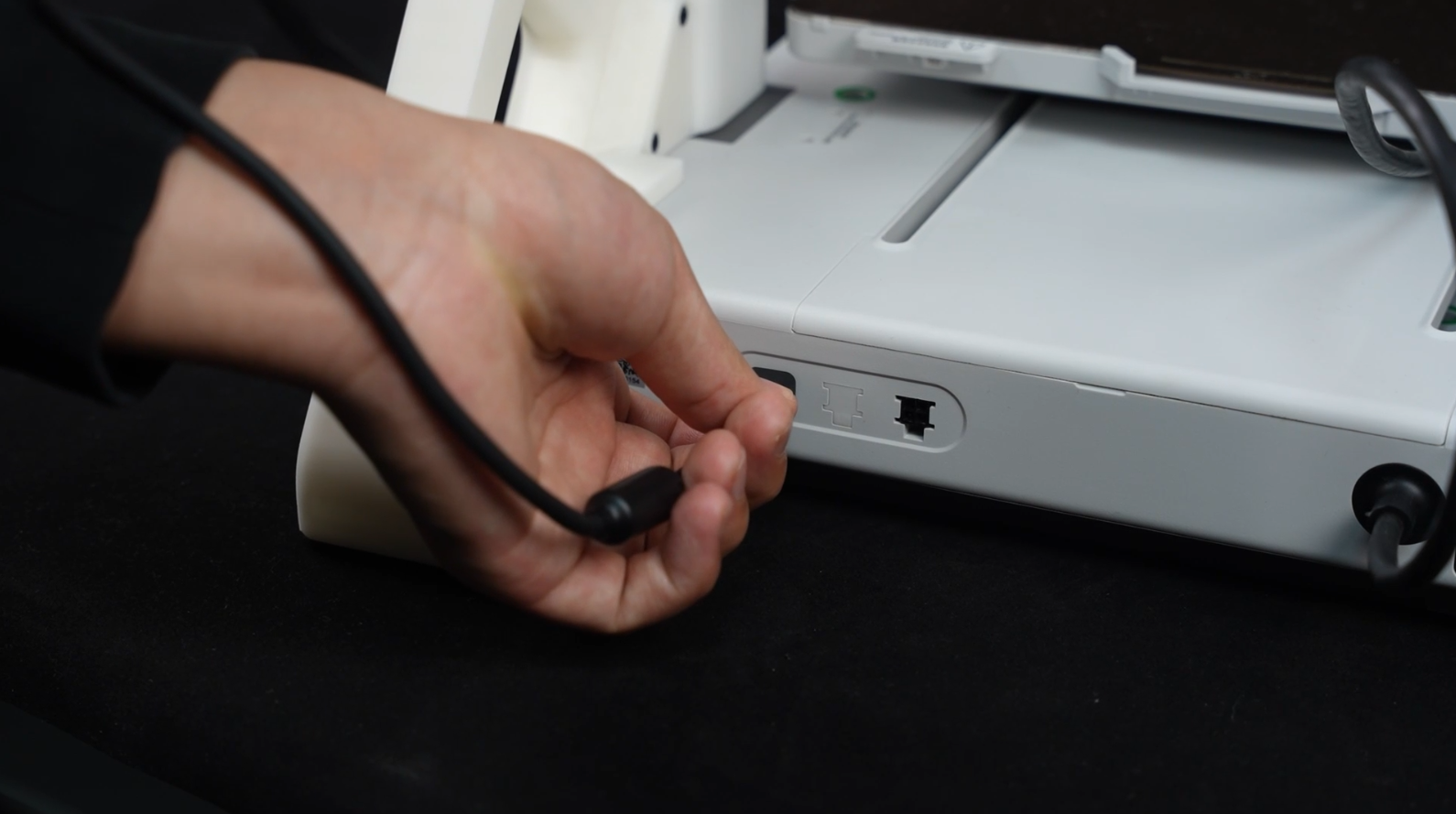

Paso 10: Utilizar 4 * BT3-12 para ajustar el cuerpo AMS en el soporte, y no olvide conectar de nuevo el conector de 4 pines.
(Opcional) Paso 11: Encajar la guía del tubo PTFE (coincida el número con el puerto correspondiente).
Paso 12: Insertar tubos PTFE más largos en los puertos No. 1 y 2, e insertar tubos PTFE más cortos en los puertos No. 3 y 4.
Imagen final
La posición óptima, después de que el hotend y la cama caliente entren en contacto, es alinear el borde del organizador de tubo de silicona con el borde inferior de la viga. Esto ayuda a reducir la resistencia del filamento.
Notas finales
Esperamos que nuestra guía haya sido útil. Si tiene alguna pregunta o inquietud sobre el proceso, comuníquese con nuestro equipo de atención al cliente. Estamos aquí para ayudarle.
Hacer clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
Haremos lo posible para responder rápidamente y brindarle la asistencia que necesite.
