Tutorial de instalación del eje Y A1

Este artículo proporciona directrices y precauciones relevantes para el desmontaje y montaje del conjunto del eje Y A1. La eliminación y reinstalación del conjunto del eje Y desde la Base inferior no están incluidas.

Recordatorio: Habrá aceite lubricante en la guía lineal del eje Y, por lo que se recomienda usar guantes al operar.

Lista de piezas

A continuación se indican las piezas de repuesto involucradas en esta guía.

Lista de módulos

Ninguno

Lista de tornillos

Lista de herramientas

Llave hexagonal H2.0

Destornillador cruzado

Pinzas planas

Operación preliminar

Consulte la Guía A1 para reemplazar el conjunto de guía lineal del eje Y para los detalles sobre la eliminación e instalación del conjunto del eje Y desde la Base inferior.

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.

Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.

Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.

Guía de video

Desmontaje del eje Y A1

Paso 1 - Retirar la cinta del eje Y

Suelte el resorte de tensión y afloje los 2 tornillos de tensión con una llave hexagonal H2.0 (afloje 1 vuelta);

Retire 4 tornillos con una llave hexagonal H2.0, retire las 2 placas de fijación de la cinta y retire la cinta del eje Y.

Paso 2 - Retirar el tensador del eje Y

Retire 4 tornillos con una llave hexagonal H2.0 y luego retire el tensador Y;

Retire 2 tornillos con una llave hexagonal H2.0 y luego retire el gancho de resorte.

Paso 3 - Retirar el motor Y

Retire 4 tornillos con una llave hexagonal H2.0 y luego retire el motor Y;

Retire 4 tornillos con una llave hexagonal H2.0 y luego retire el soporte del motor Y.

Paso 4 - Retirar el rodamiento de guía del eje Y

Retire el soporte de cama caliente desde un extremo de la guía lineal del eje Y;

Retire 1 tornillo y el rodamiento de guía del eje Y (el método para retirar los 4 rodamientos de guía del eje Y es el mismo)

Tenga en cuenta que los 4 tornillos tienen un torque elevado y vienen con pegamento para tornillos. Tenga cuidado de evitar que la tuerca se deslice.

Montaje del eje Y A1

Paso 1 - Instalar el rodamiento de guía del eje Y

Instale el rodamiento de guía del eje Y debajo del soporte de cama caliente y apriete los tornillos (el método para instalar el rodamiento de guía del eje Y es el mismo)

Instale el soporte de cama caliente en la guía lineal del eje Y. Debe verificar la dirección de instalación.

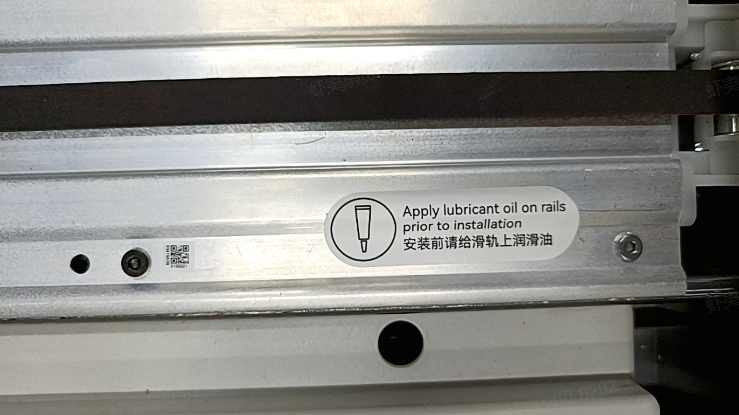

Nota: Al reemplazar la nueva guía lineal del eje Y, es necesario aplicar aceite lubricante a la guía antes de la instalación.

Paso 2 - Instalar el motor Y

Instale el soporte del motor Y y apriete 4 tornillos;

Instale el motor Y, el cable del motor debe quedar hacia abajo, y apriete los 4 tornillos.

Paso 3 - Instalar el tensador del eje Y

Instale el soporte del resorte de torsión, debe orientar la dirección del gancho;

Instale el tensador del eje Y y apriete 4 tornillos.

Paso 3 - Instalar la cinta del eje Y

Verifique la dirección de la cinta del eje Y, coloque el extremo más largo de la superficie dentada hacia abajo y comience a colocar la cinta desde el extremo del tensador Y;

Empuje y sostenga la parte móvil del tensador hacia la guía para facilitar que la cinta pase por la polea libre;

Conecte ambos extremos de la cinta del eje Y al soporte de cama caliente, instale la placa de fijación y apriete 2 tornillos en cada placa para asegurarlas.

Mueva el soporte de cama caliente para confirmar que se desplace suavemente e instale el resorte de torsión de tensión en el soporte del resorte de torsión.

Verificar la funcionalidad

Mueva el soporte de cama caliente y confirme que el movimiento del eje Y sea suave y que la resistencia sea uniforme;
Verifique la dirección del cable del motor Y, el cable de salida debe quedar hacia abajo.

Nota: Si hay resistencia anormal al mover el soporte de cama caliente después de instalar el rodamiento de la polea Y, puede ajustarlo aflojando el tornillo de ajuste y el tornillo del rodamiento de la polea Y en el mismo lado, girando la placa de ajuste.

Calibración

Ninguna

Notas finales

Esperamos que la guía detallada que compartimos con usted haya sido útil e informativa.

Queremos asegurarnos de que pueda realizarla de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, le animamos a contactar con nuestro amable equipo de atención al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier pregunta que pueda tener.

Haga clic aquí para abrir un nuevo ticket en nuestra página de Soporte.

Haremos lo posible por responder de manera oportuna y brindarle la asistencia que necesite.
