Caída accidental de bolas de acero en la guía lineal del eje X
Las bolas de acero de la guía lineal del eje X pueden soltarse en las siguientes situaciones:
- Al realizar el mantenimiento y lubricación de la polea de seguimiento del eje X;
- Al reemplazar la correa X, el motor del eje X o la tapa del eje X.
Si no se restauran las bolas de acero, pueden ocurrir problemas como reducción de precisión en el eje X y ruido anormal de deslizamiento.
Nota: La guía lineal del eje X no debe abrirse, y el cabezal no debe retirarse si no hay problema o no es solicitado por el soporte técnico, para evitar perder las bolas.
Herramientas requeridas

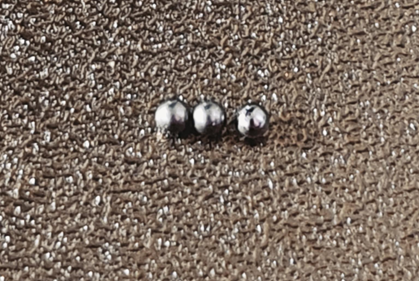

- Bolas de acero
- Llave Allen H1.5/H2.0
- Pinzas
- 15 minutos
Advertencia de seguridad
Importante!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Guía en video
https://public-cdn.bblmw.com/wiki/A1/troubleshooting/a1-x-axis-en.mp4
Retirar el cabezal
Paso 1: Retirar el hub de filamento AMS Lite
Use una llave para levantar ligeramente el hub de filamento AMS Lite y retirelo.
Nota: La base del sensor de filamento está recubierta con grasa amortiguadora.
Paso 2: Desconectar el cable USB-C
Use una llave Allen H1.5 para retirar los 4 tornillos y desconectar el cable USB-C del cabezal.
Paso 3: Retirar el limpiador de purga
Afloje los tornillos debajo del limpiador de purga y deslice el limpiador de purga del soporte según la dirección indicada en la imagen.
Paso 4: Retirar la tapa del eje X
Use una llave Allen H2.0 para retirar un tornillo y retire la tapa del eje X.
Nota: El tornillo de la tapa es más corto que el tornillo del limpiador de purga. Distinga ambos tornillos para evitar errores durante la instalación posterior.
Paso 5: Retirar los tornillos en la parte trasera y lateral izquierda del cabezal
Retire el 1 tornillo detrás del cabezal y los 2 tornillos en el lado izquierdo, y retire el bloque izquierdo.
Nota: Existe una ligera interferencia entre la parte superior del bloque izquierdo y la cubierta frontal del cabezal. Al retirarlo, debe presionar el bloque hacia abajo para evitar que la parte superior del bloque se atasque.
Paso 6: Retirar el cabezal

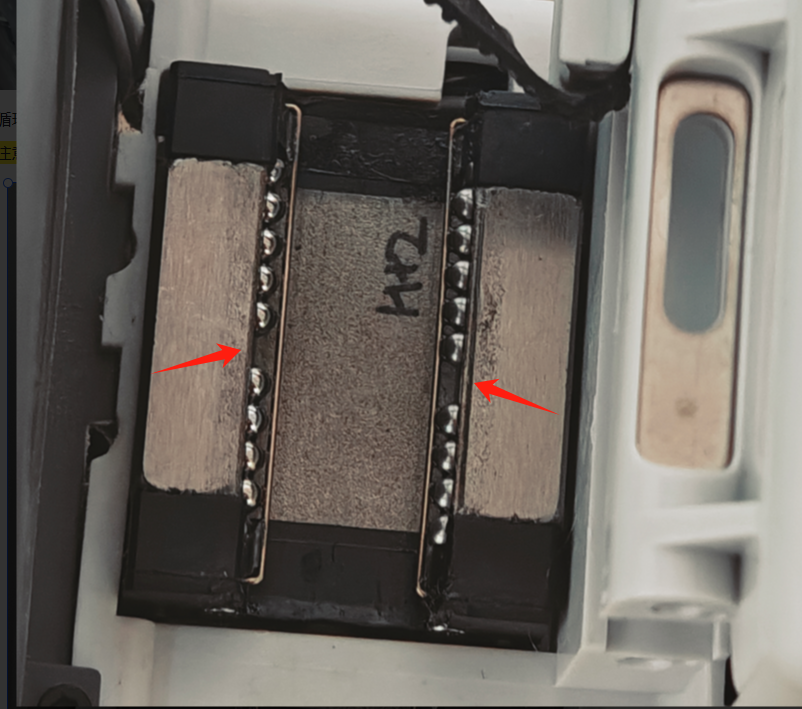

Retire lentamente el cabezal de la guía lineal y colóquelo con las bolas de acero hacia arriba.
Nota: Realice este paso lentamente para evitar que caigan más bolas de acero.
Instalar las bolas de acero
Nota: Realice los siguientes pasos lentamente y con cuidado.
Paso 1: Colocar las bolas de acero
Use pinzas para colocar las bolas de acero en las ranuras.
Nota: Hay 24 bolas de acero en cada ranura, para un total de 48 bolas de acero. Perder 1-2 bolas en una ranura no causará mucho daño; si se pierden más bolas, deberá comprar bolas de 2.381 mm de diámetro especialmente diseñadas para guías lineales para reemplazarlas.
Paso 2: Presionar las bolas de acero
Presione suavemente las bolas de acero en su lugar usando el dorso de las pinzas.
Repita los pasos anteriores hasta que todas las bolas de acero se reinstalen.
Nota: Deje espacio en las ranuras izquierda y derecha para evitar llenarlas completamente con bolas de acero, asegurando un movimiento suave del deslizador.
Paso 3: Lubricar las bolas de acero
Después de la instalación, puede deslizar las bolas de acero hacia arriba y hacia abajo con pinzas para asegurar un movimiento suave; en este momento, puede usar aceite lubricante para lubricar las bolas de acero.
Volver a instalar todas las piezas
Paso 1: Instalar el cabezal
Alinee las ranuras superior e inferior y deslice el cabezal. Deslice manualmente el cabezal para verificar si se mueve suavemente.
Nota: Este paso debe realizarse lentamente para evitar que las bolas de acero instaladas vuelvan a caer.
Paso 2: Instalar los tornillos y el bloque de correa
Instale los 2 tornillos en el lado izquierdo de la correa del eje X y el 1 tornillo detrás del cabezal; alinee los pasadores de localización del bloque de correa e instale el bloque de correa izquierdo.
Paso 3: Instalar la tapa del eje X
Inserte la tapa del eje X en el eje X y apriete el tornillo.
Nota: El tornillo de la tapa es más corto que el tornillo del limpiador de purga. Si se usa incorrectamente, el tornillo del limpiador de purga golpeará la polea de seguimiento del eje X, causando resistencia anormal en el eje X y pérdida continua de pasos al homing.
Paso 4: Instalar el limpiador de purga
Alinee la ranura del limpiador de purga con el soporte, deslícelo hasta que la superficie quede nivelada, luego reintroduzca el tornillo en su posición original y apriételo nuevamente.
Paso 5: Conectar el cable USB-C
Conecte el cable USB-C y apriete los 4 tornillos.
Paso 6: Instalar el hub de filamento
Instale el hub de filamento en la impresora. Alinee las correas de montaje como se muestra en la figura a continuación, luego presione el cuerpo del soporte inferior para bloquear el hub de filamento.
Calibración
Encienda la impresora, seleccione Compensación de vibración en el menú Calibración y complete el proceso de calibración.
