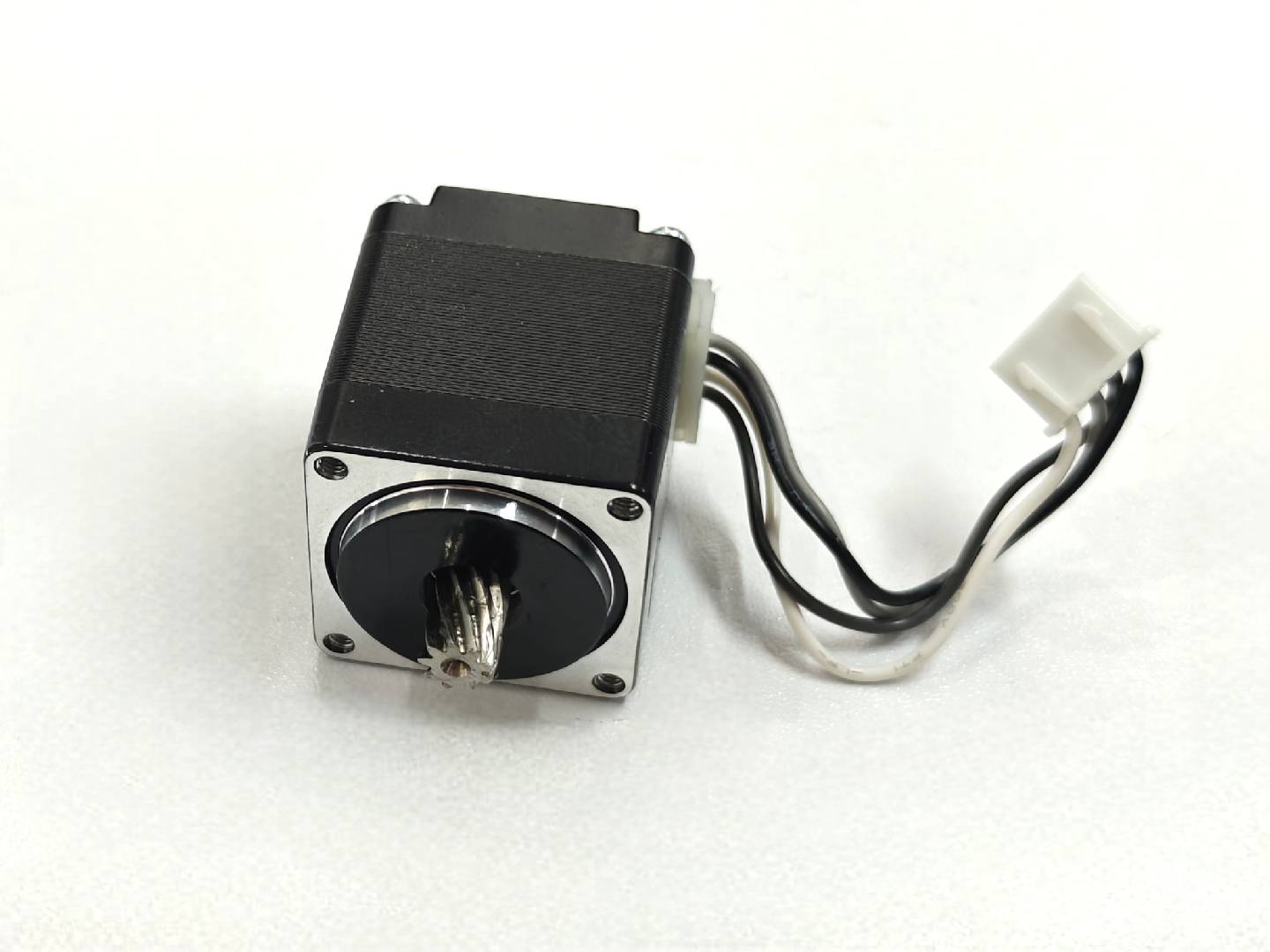

Motor del extrusor
En esta guía, demostraremos el proceso de reemplazo del motor del extrusor A1.
Modelos de impresoras compatibles
A1, A1 mini
¿Cuándo utilizar?
- Bloqueo del motor y pérdida de pasos
- La extrusión presenta fluctuaciones significativas
- Recomendado por el Soporte Técnico de Bambu Lab
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Herramientas y materiales necesarios
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- 25 minutos
Retirar el motor del extrusor antiguo
1. Retirar la cubierta trasera del cabezal
Enganchar cuidadosamente la bisagra en la parte inferior de la cubierta trasera, como se muestra a continuación, y tirar suavemente hacia atrás para abrir la cubierta.
2. Desconectar el cable USB-C
Utilizar una llave hexagonal H1.5 para retirar los cuatro tornillos que fijan el cable de datos USB-C en el cabezal A1, y luego levantar el cable de datos USB-C para retirarlo.
3. Retirar los tornillos de la placa TH
Retirar los tres tornillos negros que mantienen la placa TH en su posición.
4. Desconectar los cables
A continuación, retirar los cuatro cables conectados a la placa TH. Extraerlos cuidadosamente por el conector, evitando tirar de los cables desde los conectores. Se recomienda utilizar una herramienta plana para levantarlos suavemente y evitar daños potenciales.
No olvidar retirar también las bobinas de corriente de Foucault, que están sujetas por dos tornillos.
5. Retirar la placa TH
Ahora se puede retirar la placa TH de la carcasa plástica.
Tener cuidado al extraerla, ya que será necesario desconectar cuidadosamente el sensor de filamento FPC. Extraerla lentamente y hacia arriba. Evitar mover el cable de cinta, ya que podría causar daños. Si se daña, puede ordenar un reemplazo desde este enlace
6. Retirar la cubierta frontal del cabezal
Agarrar la base de la cubierta frontal y tirar suavemente hacia usted. Las garras que mantienen la cubierta en su lugar se liberarán, permitiendo retirar la cubierta frontal.
7. Liberar la palanca del cortador de filamento
El siguiente paso es liberar la palanca del cortador de filamento. Para ello, comenzar sujetando el cortador de filamento para facilitar la retirada del único tornillo que lo fija. Mantener presionada la palanca hasta que el tornillo esté completamente retirado, luego liberar suavemente el cortador.
8. Retirar el bloque de presión del extrusor
Retirar la rueda giratoria. Retirar el bloque de presión utilizando una llave hexagonal H1.5 para aflojar dos tornillos.
9. Retirar el conjunto de boquilla
Retirar el calcetín de silicona del hotend, liberar la pinza y separar el conjunto de boquilla. Después de completar este paso, puede proceder a retirar la cubierta frontal del extrusor en el siguiente paso.
10. Retirar el conjunto de la hub de filamento
Utilizar una llave hexagonal H2.0 para aflojar dos tornillos y luego retirar la hub de filamento. Tener cuidado de no dañar el cable FPC negro. Después de retirar la hub de filamento, puede colocarla sobre el cabezal como se muestra en la imagen.
11. Retirar la cubierta frontal del extrusor
A continuación, para retirar la cubierta frontal del extrusor, primero retirar los cuatro tornillos de fijación en la cubierta frontal; luego aflojar el tornillo lateral (no retirarlo por completo para evitar que se caiga el arandela interna de resorte), y la cubierta frontal podrá separarse.
12. Retirar la rueda del extrusor
Después de retirar la cubierta frontal, retirar completamente el tornillo lateral, sacar la arandela y el resorte, y luego retirar la rueda del extrusor.
13. Retirar el motor del extrusor

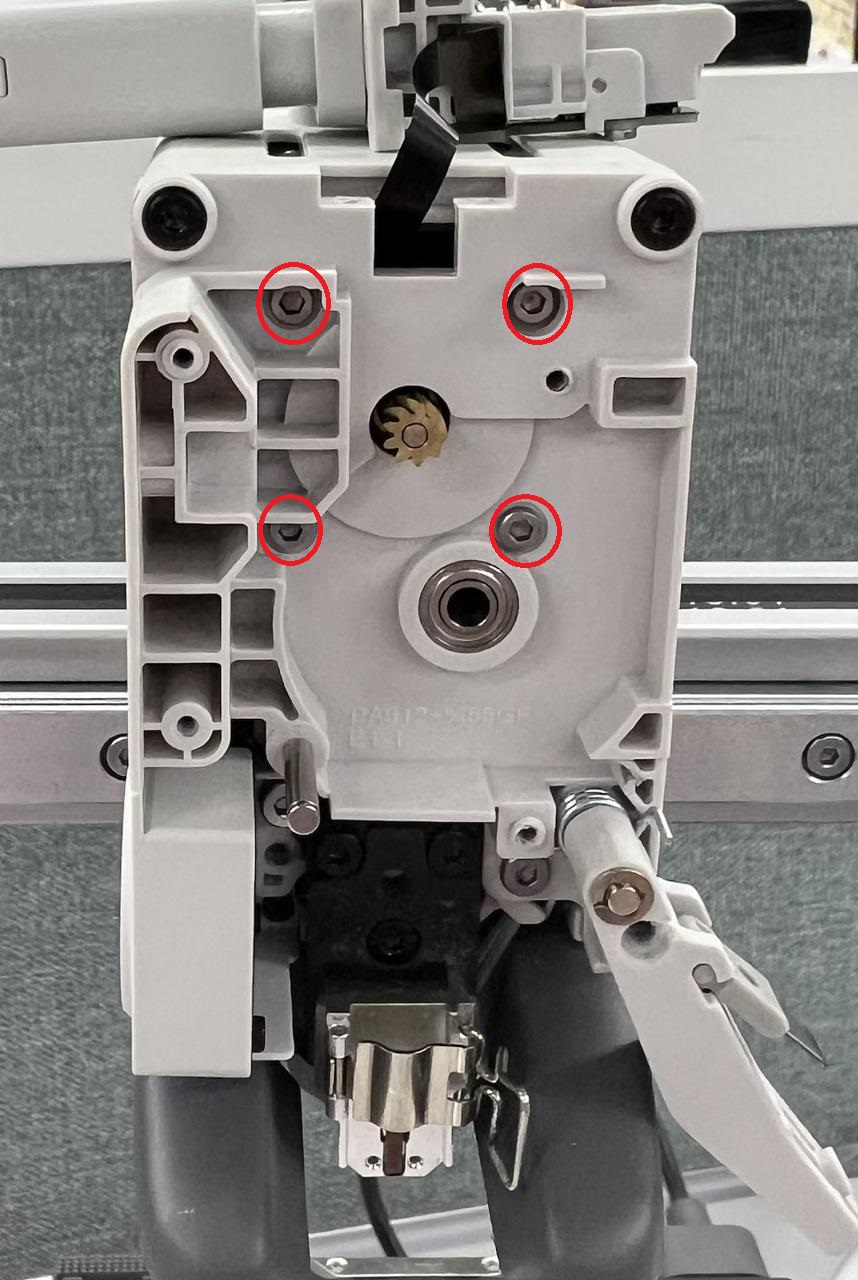

Retirar los cuatro tornillos de fijación del motor frontal. En este punto, el motor puede retirarse desde atrás.
Instalar el nuevo motor del extrusor
1. Fijar el motor del extrusor
Primero, el motor debe insertarse desde la parte trasera del cabezal. Utilizar 4 tornillos M2.5*5 desde el frente para fijar el motor.
Nota: Asegurarse de que la posición donde sale el cable del motor esté orientada hacia arriba.
2. Instalar la rueda del extrusor
Primero, instalar la rueda amarilla en el cojinete. Luego instalar el soporte de la rueda accionada. Al mismo tiempo, sujetar la arandela y el resorte, y atornillar el tornillo.
Nota: Los tornillos laterales son de tipo M3*11. En este momento, no es necesario apretarlos completamente; de lo contrario, será difícil instalar correctamente la cubierta frontal.
Nota: Asegurarse de que los resortes y juntas estén instalados correctamente; de lo contrario, el extrusor podría no morder el filamento, provocando una extrusión anormal.
3. Instalar la cubierta frontal del extrusor
Instalar 4 tornillos de fijación en la cubierta frontal y bloquear los tornillos laterales.
Nota: El modelo de los cuatro tornillos para la cubierta frontal es BT2.3*7.
4. Instalar el conjunto de la hub de filamento
Instalar el conjunto de la hub de filamento, asegurándose de que el cable FPC negro no esté doblado y esté colocado suavemente en la posición vacía. Luego, apretar los 2 tornillos para fijar la hub de filamento en su lugar.
Nota: Los dos tornillos para el conjunto de la hub de filamento son del modelo BT2.6*5.
5. Instalar el conjunto de boquilla y el calcetín de silicona del hotend
A continuación, instalar el conjunto de boquilla en el conjunto de calentamiento del hotend, fijarlo con el sistema de encaje y colocar el calcetín de silicona del hotend.
Después de instalar el conjunto de boquilla, prestar atención a verificar si la instalación es correcta.
6. Fijar la palanca del cortador de filamento
Primero, alinear la hoja con el agujero del extrusor donde la hoja deslizará. A continuación, presionar la palanca del cortador de filamento y mantenerla en su lugar mientras reinstala el tornillo. Asegurarse de no apretar excesivamente el tornillo, para evitar dañar los hilos plásticos.
7. Instalar la cubierta frontal del cabezal
El frontal de la cubierta del cabezal ahora puede reinstalarse. Simplemente fije la cubierta en la parte superior del cabezal alineando las garras, luego empuje suavemente desde el lado inferior.
Oirá el clic cuando la instalación esté completa.
8. Fije la placa TH en la carcasa
Abra la garras de la placa TH para el cable de cinta. Luego, inserte suavemente el cable en el conector y cierre la garras.
Rutee cuidadosamente el cable del motor del extrusor junto al cable de cinta, como se muestra en la imagen a continuación.
Una vez completado este paso, puede empujar suavemente la placa TH hacia su posición original.
Utilice los tres tornillos negros para fijar nuevamente la placa TH al cabezal.
Con la nueva placa TH en su posición original, puede reconectar todos los cables como se muestra a continuación.
- Montaje de calentamiento del hotend
- Extrusor Motor
- Ventilador de enfriamiento del hotend
- Ventilador de capa
- Bobina de corriente eddy
- Bobina de corriente eddy
9. Reconectar el cable USB-C
Reinstale el cable USB-C utilizando los cuatro tornillos que retiró en el primer paso, teniendo cuidado con la orientación.
Importante!
No apriete excesivamente estos tornillos, ya que los hilos pueden dañar el plástico.
Observe la orientación del cable USB-C y la pequeña ranura desde la parte posterior que lo alinea.
El cable USB-C solo encaja en una posición, con la orientación correcta alineando la línea del conector del cable con la parte posterior de la impresora y el cabezal.
10. Instalar la cubierta trasera del cabezal
Finalmente, instale la cubierta trasera del cabezal.
Las garras de la cubierta trasera se fijan en su lugar. Alinee simplemente los dos soportes de la cubierta trasera hacia la parte superior, luego empuje hasta escuchar varios clics.
Verificar la funcionalidad
Encienda la impresora y inicie un procedimiento de carga de filamento.
Si la operación es exitosa, podrá observar que el plástico se extruye desde el montaje de la boquilla.
Paso de calibración después de la operación
Se recomienda realizar una calibración completa después de reemplazar el motor del extrusor para garantizar un funcionamiento suave de la impresora.
Además, se recomienda fuertemente lavar la placa texturizada PEI antes de usarla, ya que podría haberse contaminado durante este proceso.
Problemas potenciales y soluciones
Si encuentra problemas durante la instalación de un nuevo motor del extrusor, consulte los problemas potenciales y soluciones enumerados a continuación:
La temperatura del hotend es 0
Verifique el conector del Montaje de calentamiento del hotend y confirme que está insertado correctamente, como se muestra en Paso de instalación 8. Reconecte todos los cables.
Es importante alinear cuidadosamente los pines del conector con la placa del cabezal.
Si el problema persiste, los cables del termistor podrían estar dañados (cables blancos).
El hotend no se calienta
Verifique el conector del Montaje de calentamiento del hotend y confirme que está insertado correctamente, como se muestra en Paso de instalación 8. Reconecte todos los cables.
Es importante alinear cuidadosamente los pines del conector con la placa del cabezal.
Si el problema persiste, los cables del calentador podrían estar dañados (cables translúcidos).
La impresora no se homing correctamente
Verifique los cables del sensor de eddy (5 y 6) y confirme que están instalados correctamente en la parte posterior de la placa del cabezal, como se muestra en Paso de instalación 8. Reconecte todos los cables.
El sensor de filamento no funciona
Verifique el cable de cinta y confirme que está instalado correctamente en la parte posterior de la placa del cabezal, como se muestra en Paso de instalación 8. Fije la placa del cabezal en la carcasa.
Si el cable de cinta está dañado, deberá reemplazar el Sensor de filamento.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
