Interruptor de detección de puerta abierta
¿Qué es?
El Interruptor de detección de puerta abierta es un interruptor físico ubicado debajo de la banda de almohadilla de silicona en el lado derecho del marco de la puerta frontal de la serie X1. Se utiliza para detectar si la puerta frontal de vidrio está cerrada.
¿Cuándo debes reemplazar el interruptor de detección de puerta?
- Cuando el cable de conexión está dañado
- Cuando el estado de apertura/cierre de la puerta frontal de la impresora se reporta incorrectamente
Herramientas y materiales necesarios

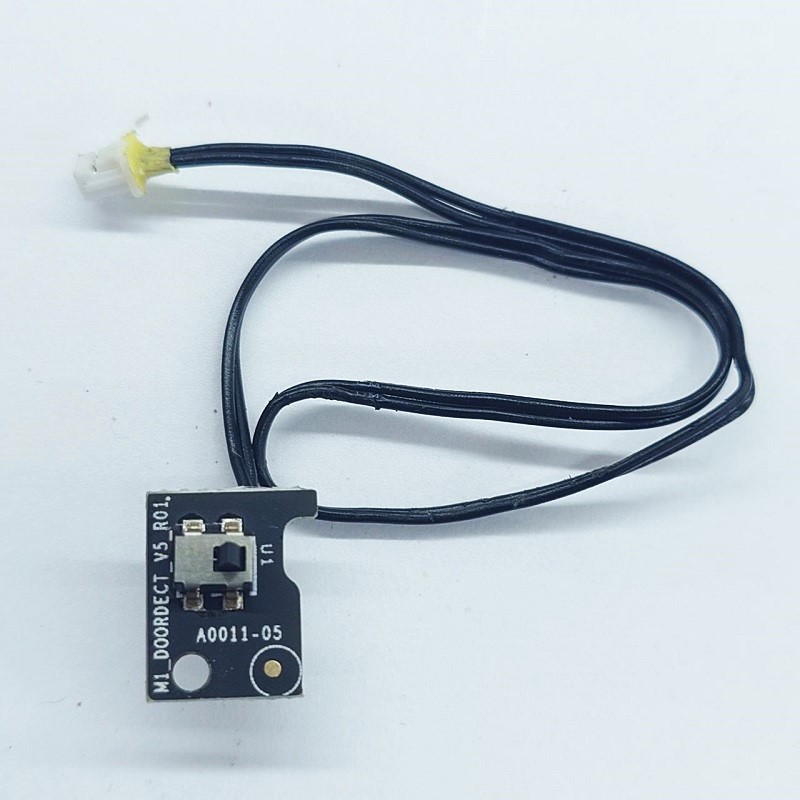

- Placa de interruptor de detección de puerta nueva
- Llave Allen H1.5 y H2.0.
Advertencia de seguridad
IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el mantenimiento se realice de manera segura y efectiva.
*Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesita.
Guía de operación - Desmontaje
Paso 1 - Apagar y retirar la placa superior
Apague la impresora, abra la puerta frontal y retire la placa superior de vidrio.

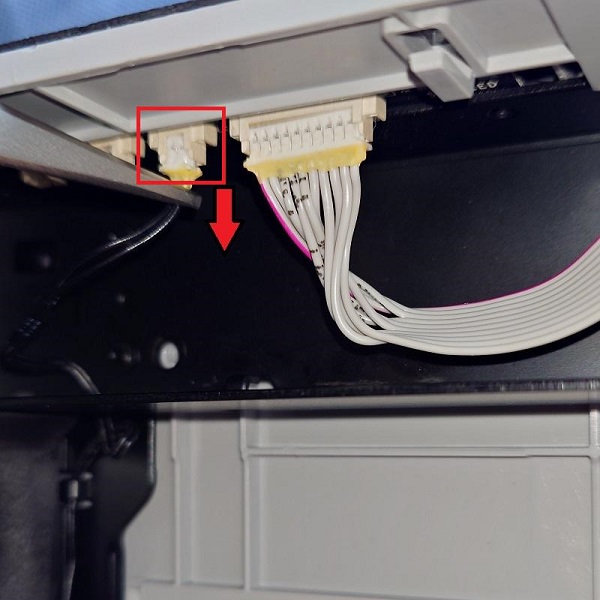

Paso 2 - Desconectar el interruptor de detección de puerta de la placa de botones
Desconecte el conector del cable del interruptor de detección de puerta tirando hacia abajo.
Paso 3 - Retirar el cable del interruptor de detección de puerta
Retire el cable del interruptor de detección de puerta de los 3 sujetadores mostrados en la Figura 1-3-1. Use lentamente una llave H1.5 u otra herramienta para empujar el cable fuera del sujetador. El conector del cable se puede retirar de la abertura del marco después de aflojar el cable, como se muestra en la Figura 1-3-3. Este procedimiento puede ser difícil, pero si no puede retirar el cable de los sujetadores y está seguro de que el interruptor de puerta está dañado, corte el cable y retirelo.

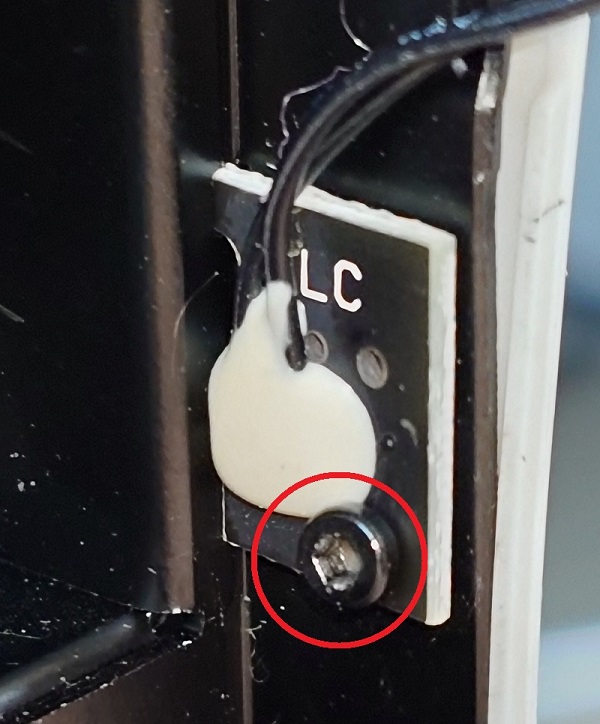

Paso 4 - Retirar el interruptor de detección de puerta
Use una llave H1.5 para retirar 1 tornillo y retirar el interruptor de detección de puerta.
Guía de operación - Montaje
Paso 1 - Instalar el interruptor de detección de puerta
Coloque el interruptor de detección de puerta en el marco y use una llave H1.5 para fijar 1 tornillo y asegurarlo. Tenga en cuenta que el tornillo debe estar completamente fijado, y asegúrese de que el interruptor de detección de puerta no se desplace al presionarlo desde la protuberancia externa de la banda de silicona en la parte frontal, de lo contrario el interruptor no funcionará correctamente.
Paso 2 - Instalar el cable del interruptor de detección de puerta
Pase el cable a través de la abertura superior del marco de la puerta y luego sujete el cable en los sujetadores correspondientes desde abajo hacia arriba. Para hacerlo, use una llave H1.5 para mover el cable al borde del sujetador y luego tire con cuidado el cable hacia el sujetador. Tenga cuidado de no dañar el cable usando fuerza excesiva. Este es un procedimiento difícil, pero si no puede asegurar el cable en el sujetador, puede usar cinta adhesiva para fijar el cable al marco de la puerta, lo cual no afectará en absoluto el funcionamiento de la pieza.

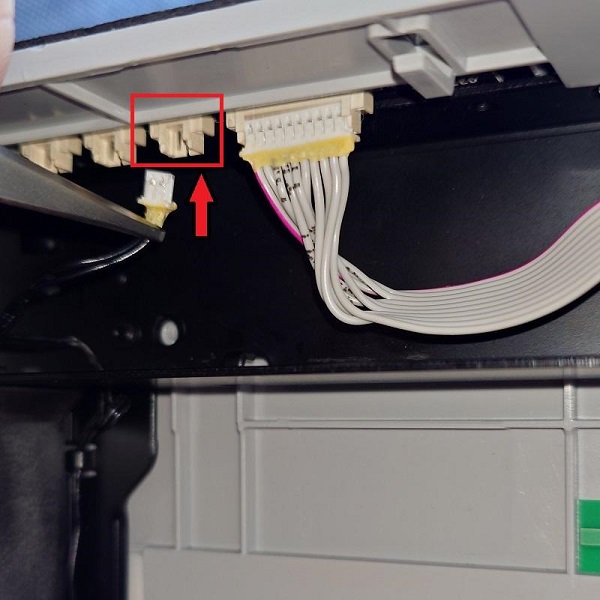

Paso 3 - Conectar el interruptor de detección de puerta a la placa de botones
Conecte el conector del cable del interruptor de detección de puerta a la placa de botones empujándolo hacia arriba, como se muestra en la imagen. Tenga en cuenta que debe conectarse en el conector más cercano al cable de cinta de la placa de botones. Asegúrese de que el lado con ranura esté orientado hacia adentro y no lo conecte al revés.
