Guía de reemplazo del conjunto de interruptor de alimentación X1E

Modelos de impresoras aplicables

X1E

Interruptor de alimentación

El conjunto de interruptor de alimentación es un módulo que se monta en la esquina inferior izquierda de la parte trasera de la impresora. Contiene una toma para el cable de alimentación, un interruptor que controla la alimentación de la impresora y cables para conectar la fuente de alimentación de la impresora, la toma de corriente AC y la tierra.

¿Cuándo utilizar?

• El interruptor está dañado
• El cable de conexión está dañado
• El conjunto de interruptor de alimentación tiene mala conexión

Advertencia de seguridad

¡IMPORTANTE! Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y otros problemas. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.

Herramientas y materiales necesarios

• Conjunto de interruptor de alimentación nuevo
• Llave Allen H1.5
• Llave Allen H2.0
• Destornillador Phillips
• Pinzas, espudger u otra herramienta plana

Retirar el interruptor de alimentación

Paso 1: Desconectar el cable de alimentación

Apague la alimentación y desconecte el cable de alimentación del conjunto de interruptor de alimentación.

Paso 2: Retirar el panel trasero

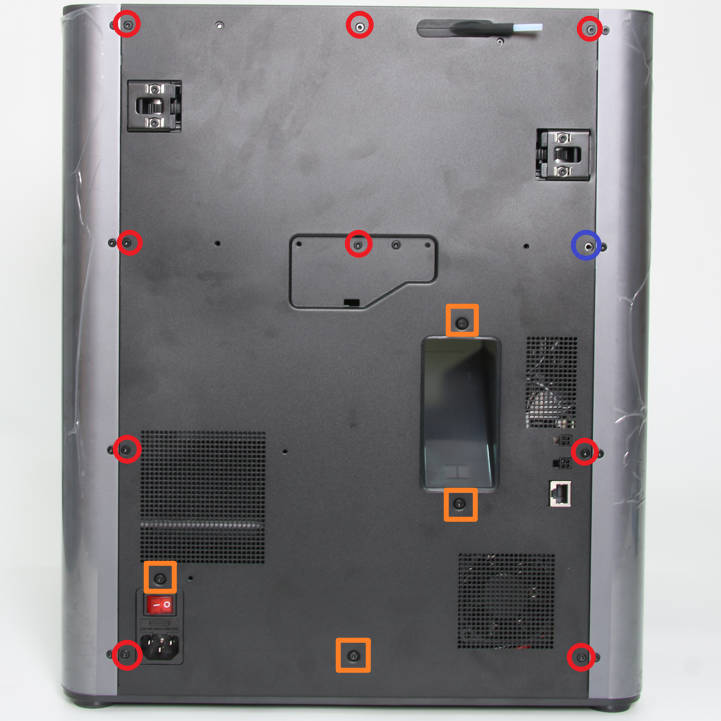

1. Retire la cubierta de vidrio, luego use una llave Allen H2.0 para retirar 9 tornillos A (rojos), 4 tornillos B (naranjas) y 1 tornillo C (morados), como se muestra en la figura a continuación;

2. Después de retirar los tornillos, empuje ligeramente el panel trasero hacia la derecha para aflojarlo del tensión derecho; luego empuje hacia la izquierda para aflojarlo del tensión izquierdo y retire el panel trasero.

Paso 3: Retirar el conducto de purga

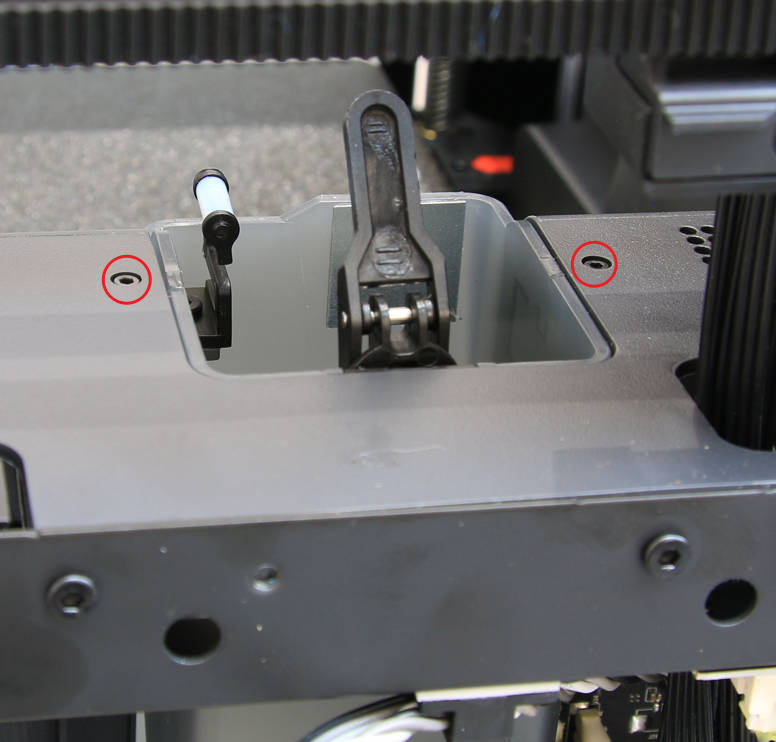

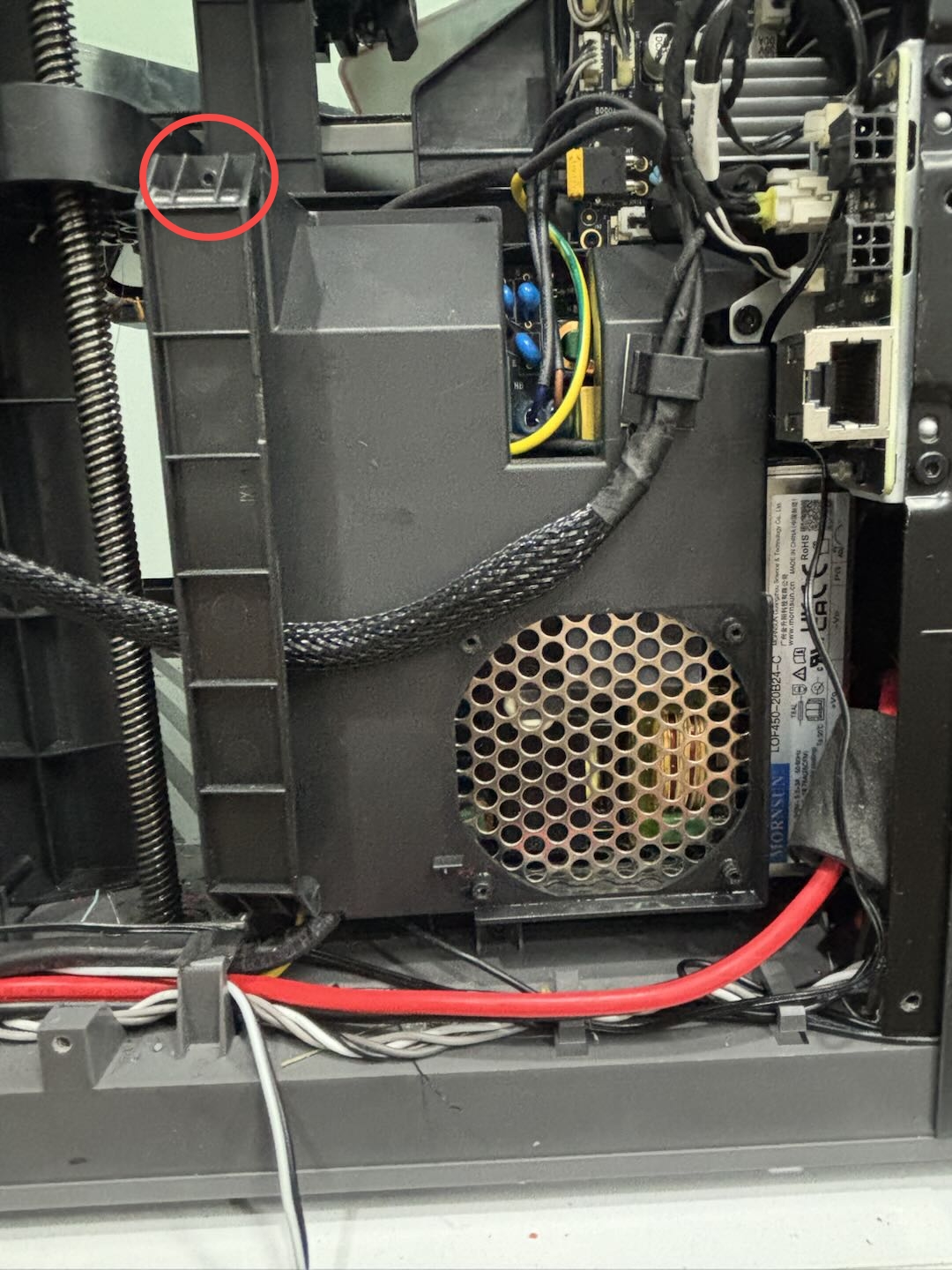

1. Primero retire 2 tornillos con una llave Allen H1.5;

2. Luego retire 1 tornillo con una llave Allen H2.0 y retire el conducto de purga.

Paso 4: Retirar el panel lateral derecho

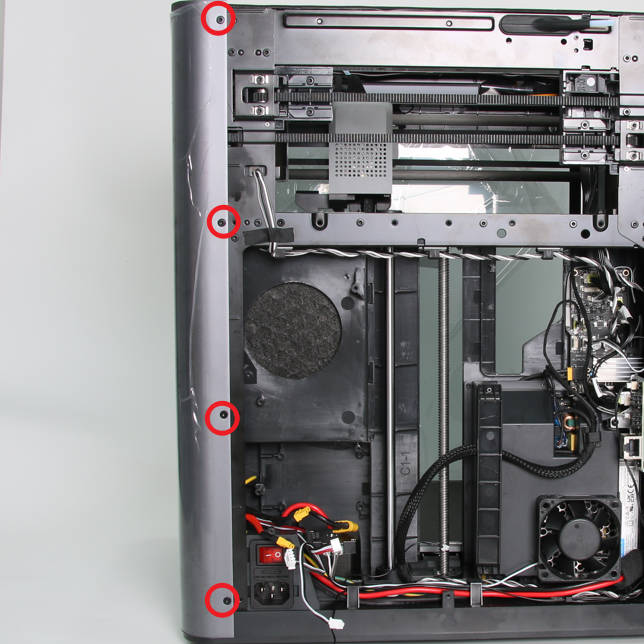

1. Primero use una llave Allen H2.0 para retirar los 4 tornillos en la parte trasera del panel lateral derecho;

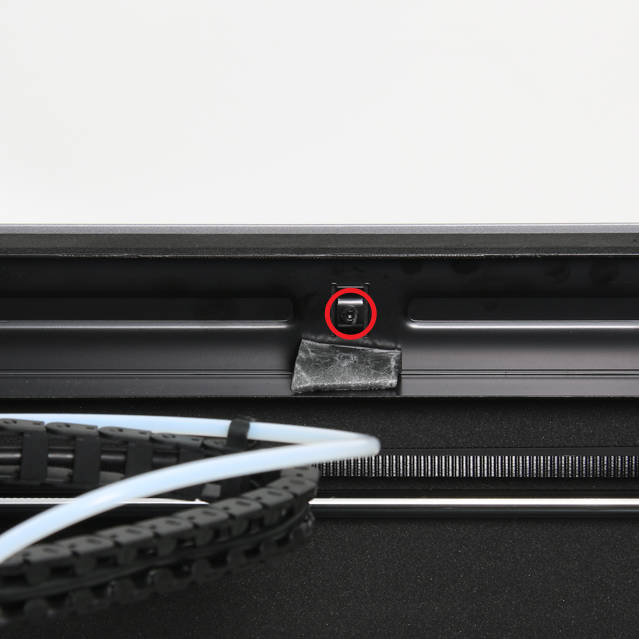

2. Retire el acolchado EVA y use una llave Allen H2.0 para retirar el 1 tornillo en la parte superior del panel lateral derecho;

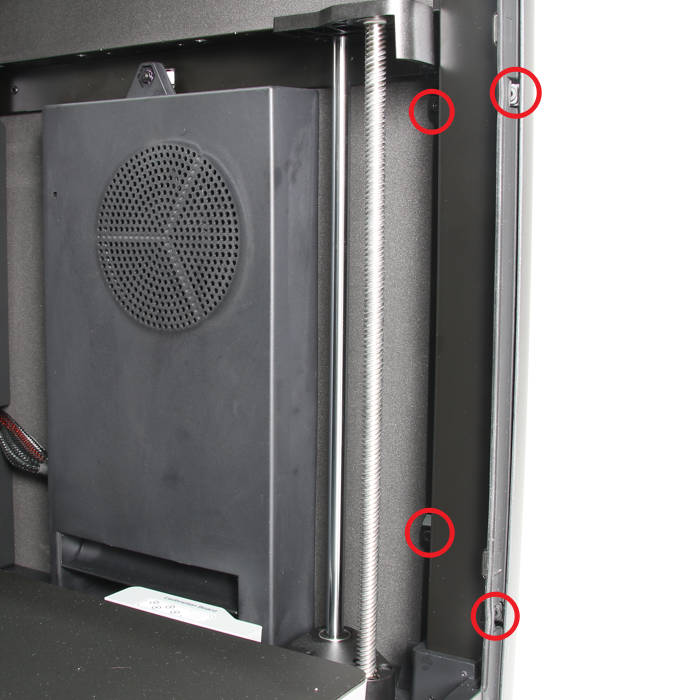

3. Use una llave Allen H2.0 para retirar los 4 tornillos en la columna frontal derecha;

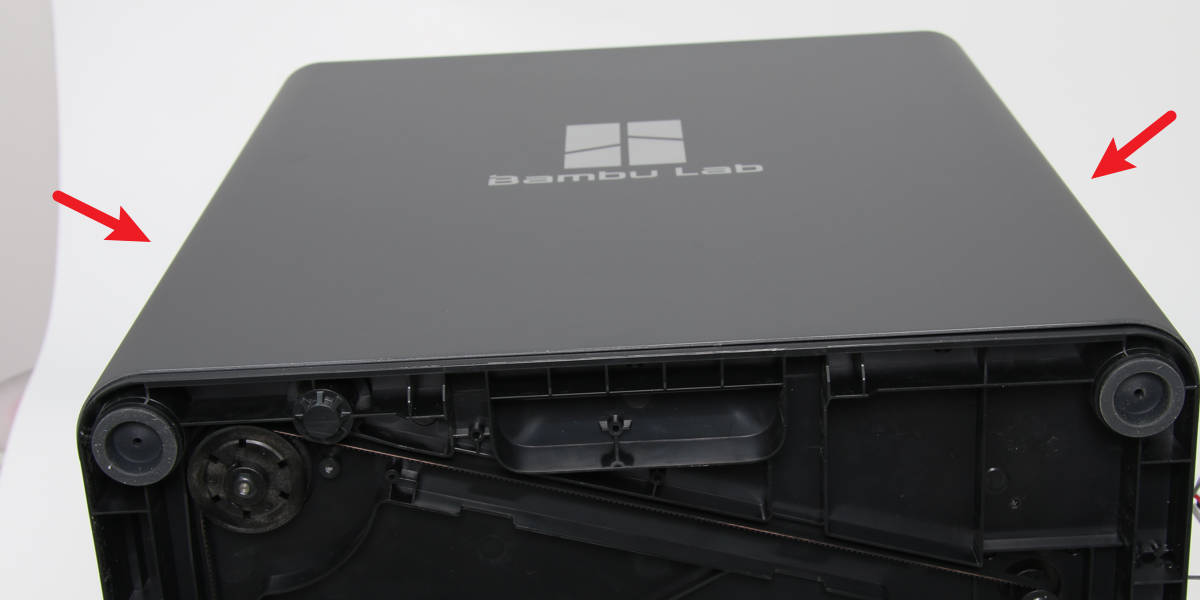

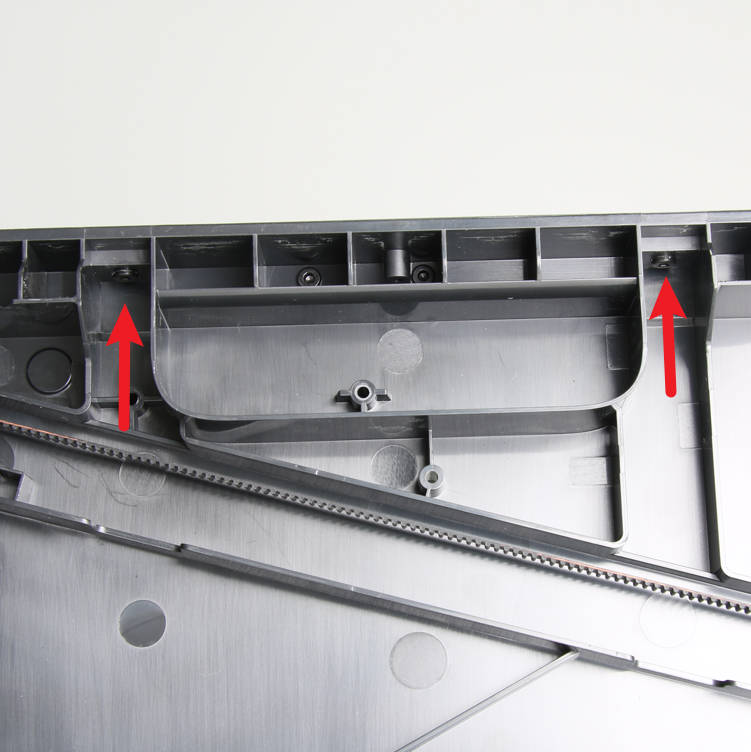

4. Coloque la impresora de lado con el lado derecho hacia arriba y use una llave Allen H2.0 para retirar los dos tornillos en la parte inferior;

5. Use fuerza en ambos lados del panel lateral derecho para retirarlo de la impresora;

Además de los tornillos, el panel lateral derecho está adherido a la impresora con espuma en la viga transversal central, por lo que será más difícil retirar el panel lateral derecho. Se recomienda que al menos dos personas trabajen juntas.

Paso 5: Retirar el cable de red y la placa de interfaz AMS

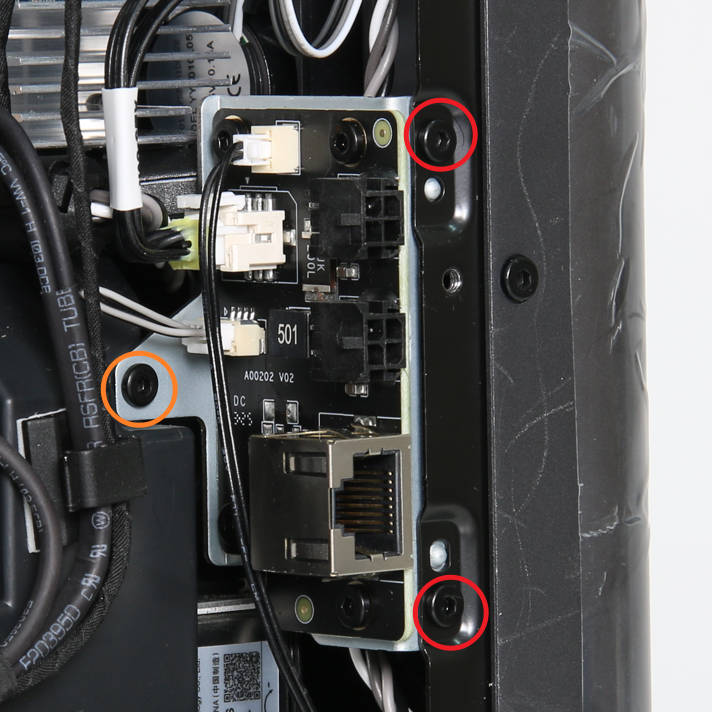

Use una llave Allen H2.0 para retirar los 3 tornillos y aflojar la placa de interfaz;

Paso 6: Retirar el conducto de aire

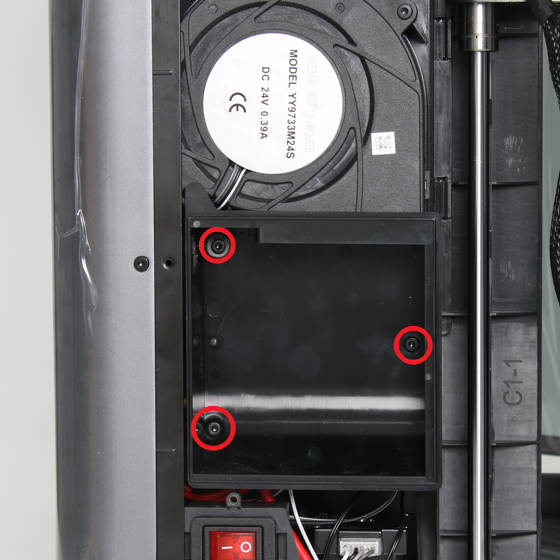

Use una llave Allen H2.0 para retirar los 3 tornillos y retire el conducto de aire;

Paso 7: Retirar el ventilador de refrigeración de alimentación

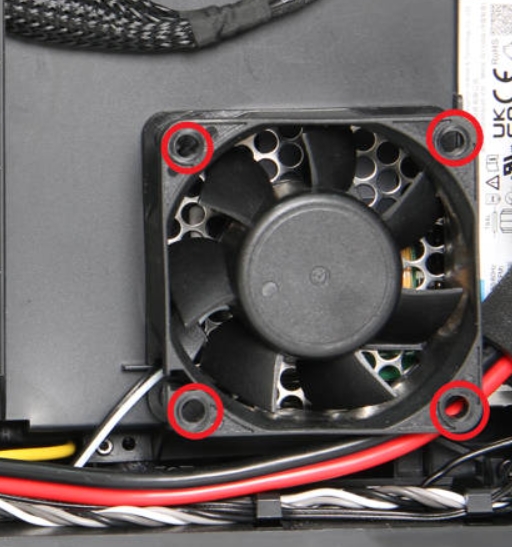

Retire los 4 tornillos y retire el ventilador de refrigeración de alimentación.

Retire simplemente los tornillos para quitar el ventilador, sin desconectar el cable del ventilador, para facilitar la retirada de la cubierta de protección de alimentación.

Paso 8: Retirar la cubierta de protección de alimentación

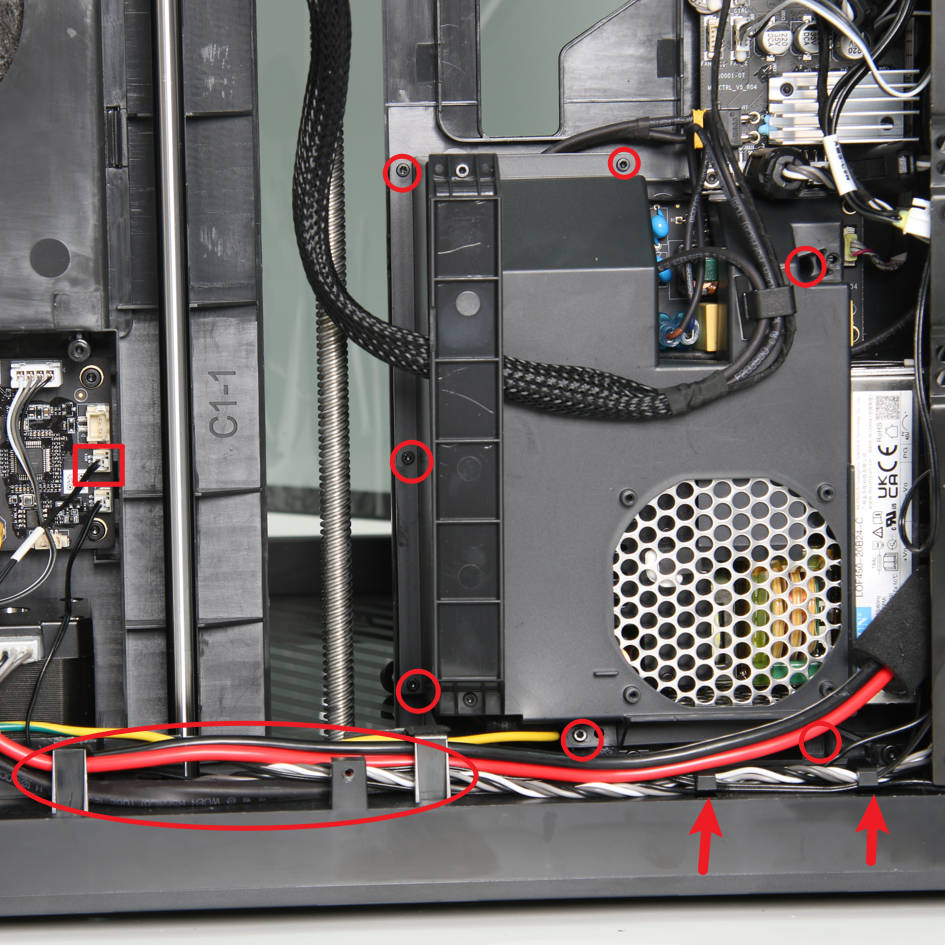

1. Use una llave Allen H1.5 para retirar los 7 tornillos;

2. Use una llave Allen H1.5 para retirar un tornillo por encima del cable, retire el cable de la cama caliente de la ranura de guía y retire la cubierta de protección de alimentación.

Paso 9: Desconectar el cable de alimentación del módulo de alimentación y la placa AC

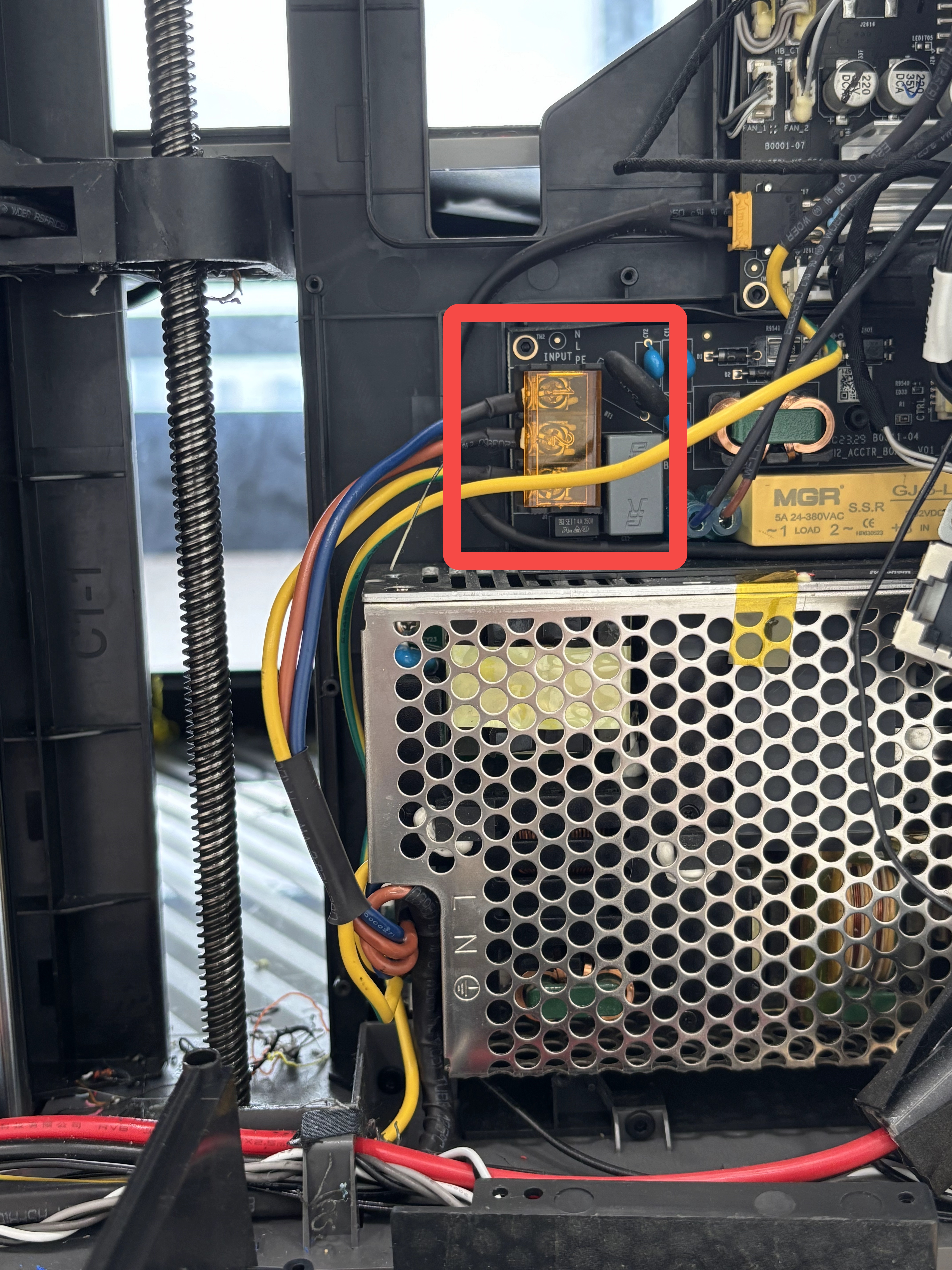

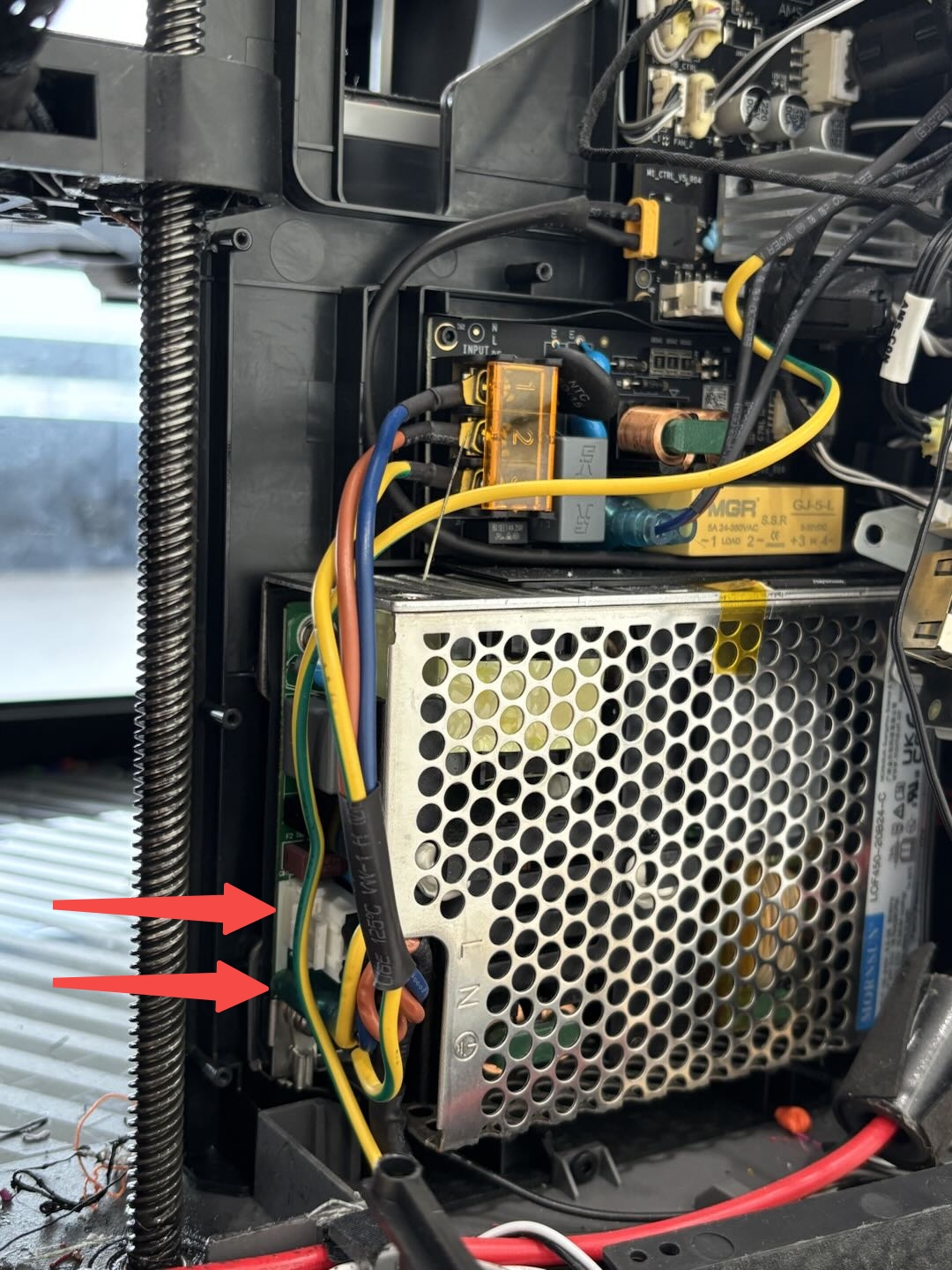

1. Use un destornillador cruzado para aflojar los 3 cables en la caja roja de la figura a continuación, jalelos hacia la izquierda para desconectarlos;

2. Luego desconecte la línea de entrada del interruptor de alimentación, retire la funda de goma del enchufe de tierra, presione el enchufe de liberación y retire el alambre de tierra del interruptor de alimentación.

Si no puede desconectar el cable directamente, puede retirar primero la fuente de alimentación y luego desconectarlo.

Paso 10: Retirar el alambre de tierra

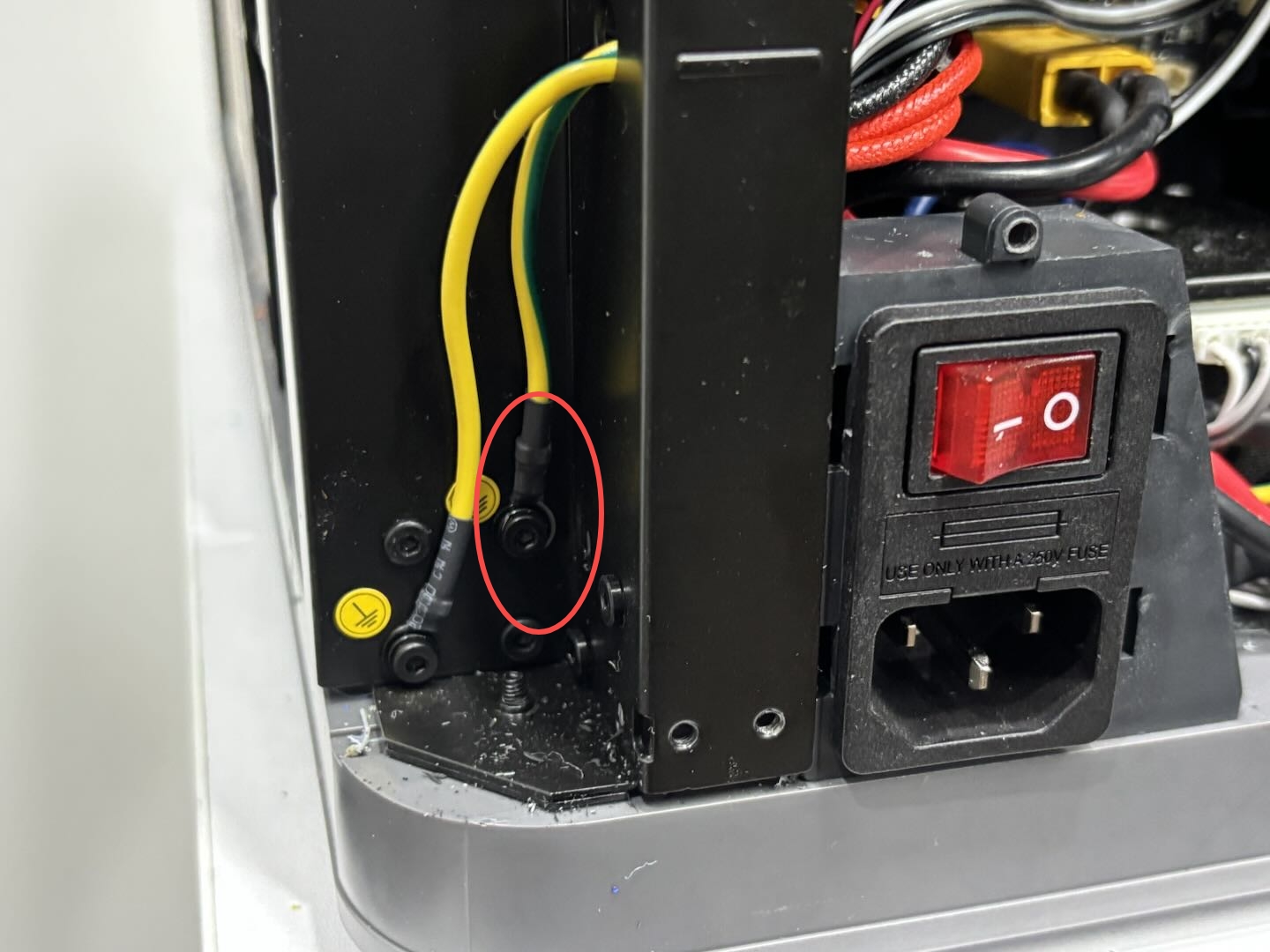

Use una llave Allen H2.0 para aflojar el tornillo de fijación del alambre de tierra desde el exterior de la viga vertical cerca del asiento del interruptor de alimentación y retire el alambre de tierra.

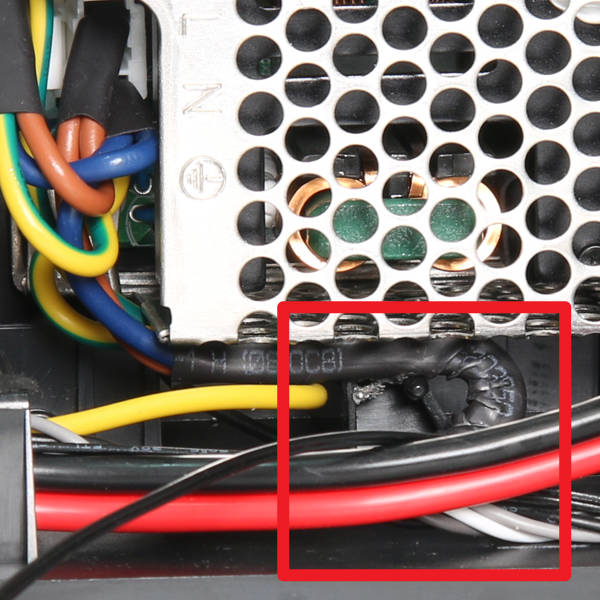

Nota: Hay dos alambres de tierra fijados en la viga vertical, uno es para la tierra de toda la máquina (conectado al conjunto de interruptor de alimentación) y el otro es para la tierra de la cama caliente. Solo afloje el alambre de tierra de toda la máquina.

Paso 11: Retirar el interruptor de alimentación

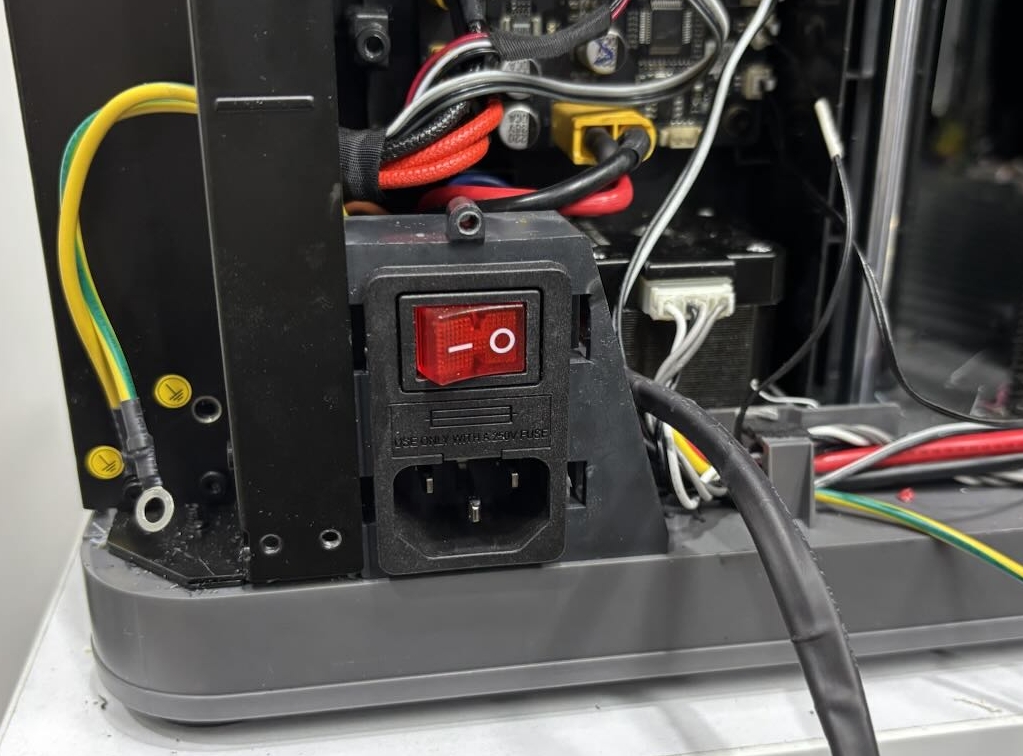

Use una herramienta plana para aflojar las cuatro abrazaderas de los cuatro orificios en el marco en ambos lados del asiento del interruptor de alimentación, y luego el conjunto de interruptor de alimentación podrá aflojarse.

Pase el cable del interruptor de alimentación desconectado a través de la abrazadera de derecha a izquierda, y luego podrá retirar la carcasa del interruptor de alimentación junto con el cable para completar el desmontaje.

Instalar el conjunto de interruptor de alimentación

Paso 1: Instalar el conjunto de interruptor de alimentación

Pase todos los cables del nuevo conjunto de interruptor de alimentación a través del marco del conjunto de interruptor de alimentación y empuje hacia adentro, y fije el conjunto de interruptor de alimentación en su lugar con la abrazadera.

Paso 2: Conectar el alambre de tierra

Pase el alambre de tierra a través de la viga vertical y fíjelo en la viga vertical con una llave Allen H2.0.

Nota: La tierra es un importante medio para garantizar la seguridad eléctrica, asegúrese de fijar firmemente el alambre de tierra.

Paso 3: Conectar el cable

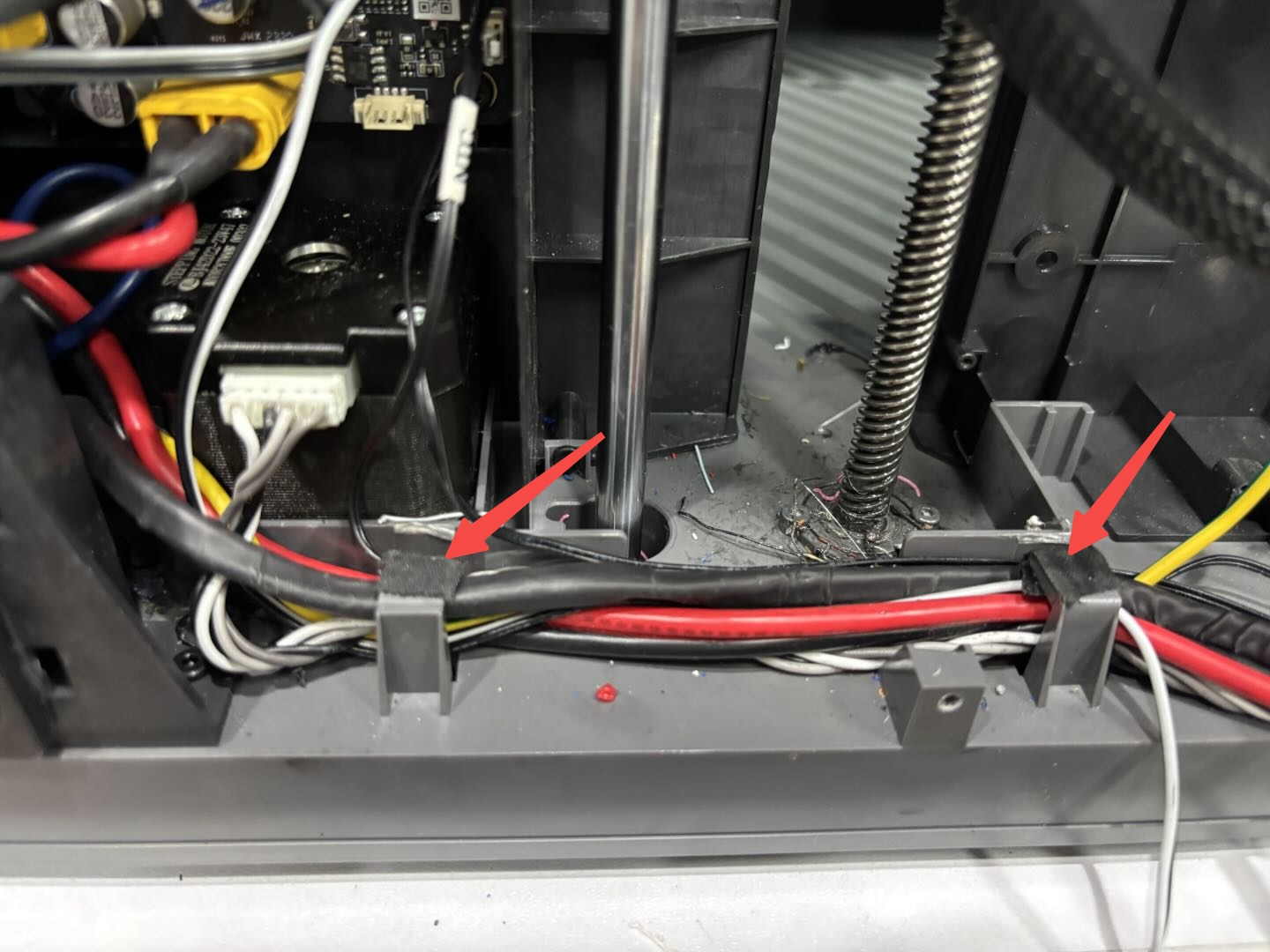

Pase el cable de izquierda a derecha a través de la abrazadera de cable y aplique cinta de cable. Use un destornillador cruzado para fijar el conector de cable a la placa de interruptor y placa AC con un tornillo cruzado.

Nota: Al conectar la placa AC superior, la secuencia de cables de arriba a abajo debe ser neutro-vivo-tierra, y los colores de los cables son azul-marrón-amarillo.

Paso 4: Instalar la cubierta de protección de alimentación

1. Instale la cubierta de protección de alimentación y apriete 7 tornillos;

Nota: Antes de instalar la cubierta de protección de alimentación, verifique la posición de instalación del cable de alimentación para evitar los agujeros de tornillo.

2. Inserte el cable de la cama caliente en la guía de cables y la abrazadera de cable, y apriete 1 tornillo por encima de la ranura de guía.

Paso 5: Instalar el ventilador de refrigeración de alimentación

Instale el ventilador de refrigeración de alimentación, y tenga en cuenta que la dirección de salida del cable del ventilador debe estar en la esquina inferior izquierda.

Fije el ventilador de refrigeración de alimentación con 4 tornillos.

Paso 6: Instalar el cable de red y la placa de conexión AMS

Vuelva a instalar el cable de red y la placa de conexión AMS en la impresora, y apriete los 3 tornillos con una llave Allen H2.0.

Paso 7: Instalar el conducto de aire

Instale el conducto de aire debajo del ventilador del regulador de temperatura de la cámara y fíjelo con 3 tornillos.

Paso 8: Instalar el conducto de purga

1. Instale el conducto de purga en la impresora, deslice las hebillas de ambos lados del conducto en su posición y asegúrese de que la línea de conexión no esté comprimida, luego use la llave Allen H2.0 para apretar un tornillo;

2. Aprete otro tornillo con una llave Allen H1.5.

Paso 9: Instalar el panel lateral derecho

1. Instale el panel lateral derecho en la impresora sobre su lado y alinee la posición de instalación;

2. Aprete 2 tornillos C en la base;

3. Coloque la impresora en posición vertical, alinee los agujeros de los tornillos y apriete 1 tornillo C en la viga superior para volver a colocar el pad de EVA;

4. Aprete 4 tornillos C en la columna frontal derecha;

5. Aprete 4 tornillos A detrás del panel lateral derecho.

Nota: Al apretar el panel lateral derecho, puede resultar difícil colocar los tornillos debido a una desviación en la colocación. Para los 8 tornillos en la columna frontal derecha y la parte trasera, no los apriete primero; apriételos simultáneamente después de colocar todos los tornillos.

Paso 10: Instalar el panel trasero

1. Pase primero el soporte del tubo de material a través del panel trasero, instale la posición del tensor derecho en su lugar y use una llave para presionar el borde para instalarlo;

2. Luego tire del panel trasero hacia la izquierda e instale la posición del tensor izquierdo en su lugar. Puede usar una llave para presionar el borde y facilitar la instalación;

3. Finalmente, fije el panel trasero con 9 tornillos A, 4 tornillos B y 1 tornillo C.

Confirmación de función

Conecte el cable de alimentación y encienda el dispositivo. Ejecute el proceso de autodiagnóstico/calibración. Si no hay errores, reemplace el conjunto del interruptor de alimentación para completar.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un Technical ticket relacionado con su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
