Unidad de Calentador de Cámara X1E
Para proporcionar una temperatura más alta y estable para la cámara de la impresora, hemos agregado una unidad de calentador y otros componentes de soporte a la impresora X1E.
Esta página proporciona las pautas relevantes para desmontar y montar la unidad de calentador de cámara X1E, así como las precauciones pertinentes. También puede consultar esta página para desmontar y montar las piezas reemplazables involucradas en este proceso.
Lista de Piezas
Lista de Piezas Asociadas
Lista de Tornillos
Herramientas y materiales necesarios
Llave hexagonal H1.5 / H2.0
Destornillador cruzado
Alicates de punta fina
Advertencia de Seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. De este modo, podrá evitar posibles daños en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle con rapidez y brindarle la asistencia que necesite.
Desmontaje
Paso 1: Retirar el Filtro de Aire de Carbón Activado
Retire la placa de cubierta de vidrio, baje la cama caliente hasta el fondo tirando de la correa del eje Z y exponga toda la cubierta del filtro, como se muestra en la Figura 1-1-1, luego retire y quite la cubierta del filtro;
Como se muestra en la Figura 1-1-2, tire de la correa del filtro con ambas manos para retirar el Filtro de aire de carbón activado.
Paso 2: Retirar el Panel Trasero
Retire la placa de cubierta de vidrio, y luego como se muestra en la Figura 1-2-1, retire 9 tornillos A, 4 tornillos B y 1 tornillo C con la llave hexagonal H2.0;
Como se muestra en la Figura 1-2-2, empuje ligeramente el panel trasero hacia la derecha y afloje el panel trasero del tensador en el lado derecho;
Como se muestra en la Figura 1-2-3, aplique fuerza hacia la izquierda, libere el panel trasero del tensador izquierdo y retire el panel trasero.
Paso 3: Retirar el Conducto de Exceso
Como se muestra en la Figura 1-3-1, retire los 2 tornillos D con la llave hexagonal H1.5;
Como se muestra en la Figura 1-3-2, retire 1 tornillo E con la llave hexagonal H2.0;
Retire el conducto de exceso, como se muestra en la Figura 1-3-3.
Paso 4: Retirar el Ventilador Regulador de Temperatura de Cámara
Como se muestra en la Figura 1-4-1, retire los 3 tornillos B con la llave hexagonal H2.0 y retire el conducto de aire;
Como se muestra en la Figura 1-4-2, desconecte la conexión del ventilador de la interfaz etiquetada como FAN1 en la placa de control principal, afloje el cable del ventilador de las tres abrazaderas y retire 1 tornillo F con la llave hexagonal H2.0;
Retire el ventilador regulador de temperatura de cámara, como se muestra en la Figura 1-4-3.
Paso 5: Retirar la Placa de Control del Calentador de Cámara
Como se muestra en la Figura 1-5-1, desconecte los 8 cables conectores de la placa de control del calentador. Tenga en cuenta que los conectores indicados por las flechas tienen una lengüeta. Al desconectar, debe presionar la lengüeta para desbloquear;
Como se muestra en la Figura 1-5-2, retire los 4 tornillos G con una llave hexagonal H2.0 y retire la placa de control de la unidad de calentador;
Como se muestra en la Figura 1-5-3, los conectores numerados están conectados a los siguientes objetos:
1- Unidad de calentador de cámara (Negro, GND) 2- Unidad de calentador de cámara (Rojo, 24V) 3- Fuente de alimentación interna (24V) 4- Interfaz de red y placa de conexión AMS 5- NTC de fuente de alimentación interna 6- Ventilador de refrigeración de alimentación 7- Ventilador de unidad de calentador de cámara 8- NTC de unidad de calentador de cámara
Paso 6: Retirar el Panel Metálico Derecho
Como se muestra en la Figura 1-6-1, retire los 4 tornillos C detrás del panel metálico derecho con una llave hexagonal H2.0;
Como se muestra en la Figura 1-6-2, retire la almohadilla de EVA y retire 1 tornillo C en la parte superior del panel metálico derecho con una llave hexagonal H2.0;
Como se muestra en la Figura 1-6-3, retire los 4 tornillos C en la columna frontal derecha con una llave hexagonal H2.0;
Como se muestra en la Figura 1-6-4, coloque la impresora de lado con el panel derecho hacia arriba y retire los 2 tornillos C en la parte inferior con una llave hexagonal H2.0;
Como se muestra en la Figura 1-6-5, aplique fuerza simultánea en ambos lados del panel metálico derecho para retirarlo de la impresora;
Como se muestra en la Figura 1-6-6, además de los tornillos, el panel metálico derecho está adherido con espuma a la impresora en la viga central, por lo que no es fácil retirar el panel metálico derecho. Se recomienda que al menos dos personas trabajen juntas.
Paso 7: Retirar la Unidad de Calentador de Cámara
Como se muestra en la Figura 1-7-1, retire los 2 tornillos F en la parte inferior con una llave hexagonal H2.0;
Como se muestra en la Figura 1-7-2, coloque la impresora en posición vertical, saque los cables de la unidad de calentador del agujero en la columna trasera derecha y aplique fuerza hacia arriba para aflojar la unidad de calentador de la base inferior;
Como se muestra en la Figura 1-7-3 y Figura 1-7-4, use el tornillo de fijación superior como punto de apoyo para girar la unidad de calentador y retirarla de la viga.
Note: Existe un bloque de goma en la posición fija superior a la unidad de calentador, por lo que no es necesario preocuparse por daños al girarla para retirar la unidad de calentador, como se muestra en la Figura 1-7-5.
Como se muestra en la Figura 1-7-6, utilice alicates y una llave hexagonal H2.0 para retirar los tornillos H y la tuerca izquierda en la viga.
Montaje
Paso 1: Instalar la unidad de calentador de cámara
Como se muestra en la Figura 2-1-1, alinee los dos pilares salientes con las ranuras de instalación y coloque la unidad de calentador en su posición;
Como se muestra en la Figura 2-1-2, reinstale el tornillo H y la tuerca retirados en sus posiciones originales, presione la tuerca con las manos o sujete la tuerca con alicates de punta fina, y luego fije el tornillo H;
Como se muestra en la Figura 2-1-3, pase todos los cables de la unidad de calentador a través del orificio de cables entre la columna trasera derecha y el soporte interno;
Como se muestra en la Figura 2-1-4, coloque la impresora sobre su lado izquierdo y fije 2 tornillos F desde la parte inferior de la base para asegurar la unidad de calentador.
Paso 2: Instalar el panel metálico derecho
Como se muestra en la Figura 2-2-1, instale el panel metálico derecho en la impresora y alinee la posición de instalación;
Como se muestra en la Figura 2-2-2, fije 2 tornillos C en la base;
Como se muestra en la Figura 2-2-3, coloque la impresora en posición vertical, alinee los agujeros de tornillos, fije 1 tornillo C en la viga superior y vuelva a colocar la almohadilla de EVA en su posición original;
Como se muestra en la Figura 2-2-4, fije 4 tornillos C en la columna frontal derecha;
Como se muestra en la Figura 2-2-5, fije 4 tornillos C en la parte trasera del panel metálico derecho.
Nota: Al fijar los tornillos en el panel metálico derecho, la posición puede estar desviada, dificultando la fijación de los tornillos. Para los 8 tornillos en la columna frontal derecha y la parte trasera, puede dejarlos sin apretar hasta que todos los tornillos estén colocados.
Paso 3: Instalar la placa de control del calentador de cámara
Como se muestra en la Figura 2-3-1, instale la placa de control del calentador de cámara en la impresora y fíjela con 4 tornillos G;
Como se muestra en la Figura 2-3-2, asegúrese de verificar la información del conector antes de conectar el cable, los conectores numerados se conectan a los siguientes objetos:
1- Unidad de calentador de cámara（Negro, GND） 2- Unidad de calentador de cámara（Rojo, 24V） 3- Fuente de alimentación interna (24V) 4- Interfaz de red y placa de conexión AMS 5- NTC de fuente de alimentación interna 6- Ventilador de refrigeración de alimentación 7- Ventilador de unidad de calentador de cámara 8- NTC de unidad de calentador de cámara
Como se muestra en la Figura 2-3-3, según la información de conectores anterior, conecte los 8 cables a los conectores correspondientes.
Paso 4: Instalar el ventilador regulador de temperatura de cámara
Como se muestra en la Figura 2-4-1, instale el ventilador regulador de temperatura de cámara, fije el ventilador con 1 tornillo F, luego organice el cable del ventilador en las abrazaderas de cable según la ruta indicada por la flecha en la figura, y finalmente conéctelo al conector de la placa MC marcado como FAN1;
Como se muestra en la Figura 2-4-2, instale el conducto de aire debajo del ventilador regulador de temperatura de cámara y fije 3 tornillos B para asegurarlo.
Paso 5: Instalar el conducto de exceso
Como se muestra en la Figura 2-5-1, instale el conducto de exceso en la impresora, las abrazaderas en ambos lados del conducto deben deslizarse en su lugar y confirme que los cables de conexión no estén aplastados;
Como se muestra en la Figura 2-5-2, fije 1 tornillo E en el lado izquierdo del conducto;
Como se muestra en la Figura 2-5-3, fije 2 tornillos D en la parte superior del conducto.
Paso 6: Instalar el panel trasero
Como se muestra en la Figura 2-6-1, primero pase el soporte de tubo a través del panel trasero, luego instale la pieza cerca del tensor en el lado derecho en su posición, puede utilizar la llave hexagonal para presionar el borde para instalarla;
Como se muestra en la Figura 2-6-2, tire del panel trasero hacia la izquierda e instale la pieza cerca del tensor izquierdo en su posición, puede utilizar la llave hexagonal para presionar el borde para ayudar en la instalación;
Como se muestra en la Figura 2-6-3, fije 9 tornillos A, 4 tornillos B y 1 tornillo C para asegurar el panel trasero.
Paso 7: Instalar el filtro de carbón activado
Como se muestra en la Figura 2-7-1 y Figura 2-7-2, instale el filtro de carbón activado en la impresora, con las correas blancas del filtro frente a usted;
Como se muestra en la Figura 2-7-3, vuelva a colocar la cubierta del filtro.
Verificar la funcionalidad
-
Conecte el AMS a la impresora y encienda la impresora, confirme que la impresora y el AMS se encienden normalmente;
-

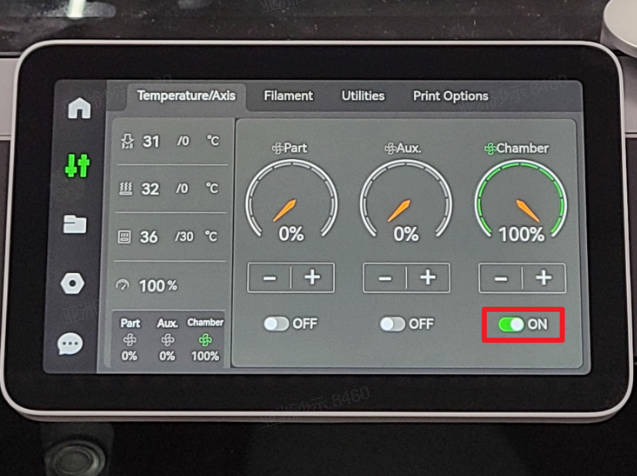

Interactúe con la pantalla, haga clic en el ícono del ventilador regulador de temperatura de cámara, luego encienda el ventilador, confirme que el ventilador se pueda encender y apagar normalmente;
-

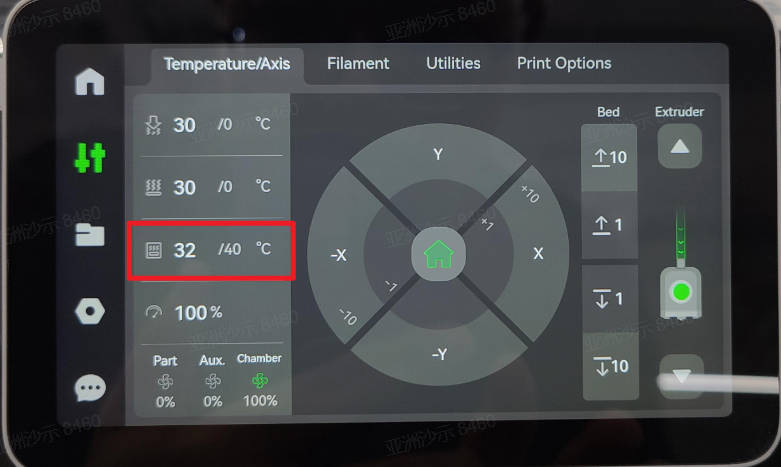

Interactúe con la pantalla, toque el ícono de temperatura de cámara, establezca una temperatura superior a la actual, y confirme que el ventilador de refrigeración de la fuente de alimentación y el ventilador del calentador puedan funcionar.
Si la prueba falla, verifique nuevamente todas las conexiones e inténtelo de nuevo. Si aún no funciona, póngase en contacto con el equipo de servicio de Bambu Lab.
Paso de calibración después de la operación
No es necesario realizar ninguna calibración u operación antes de usar la impresora después de reemplazar las piezas relacionadas en esta página.
Notas finales
Esperamos que la guía detallada que compartimos sea útil e informativa.
Queremos asegurarnos de que pueda realizarla de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, le animamos a ponerse en contacto con nuestro amable equipo de servicio al cliente antes de comenzar la operación. Nuestro equipo siempre está listo para ayudarlo y responder cualquier pregunta que pueda tener.
Haga clic aquí para abrir un nuevo ticket en nuestra página de soporte.
Haremos lo posible por responder con prontitud y brindarle la asistencia que necesite.
