Placa de interfaz AMS
¿Qué es?

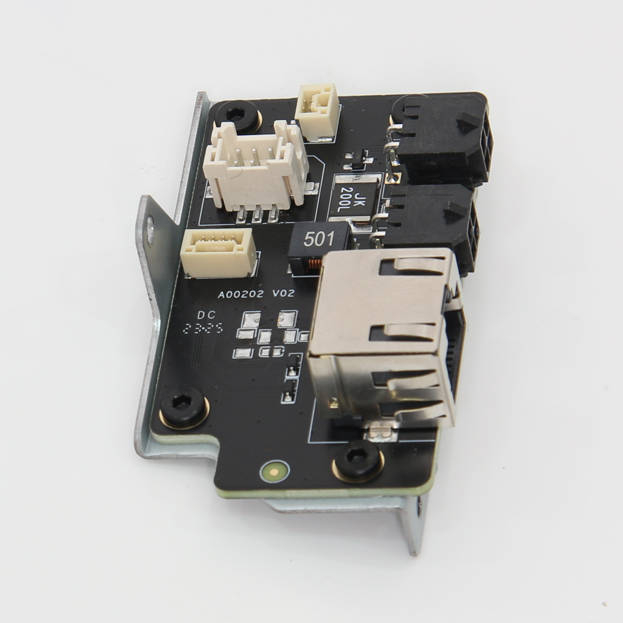

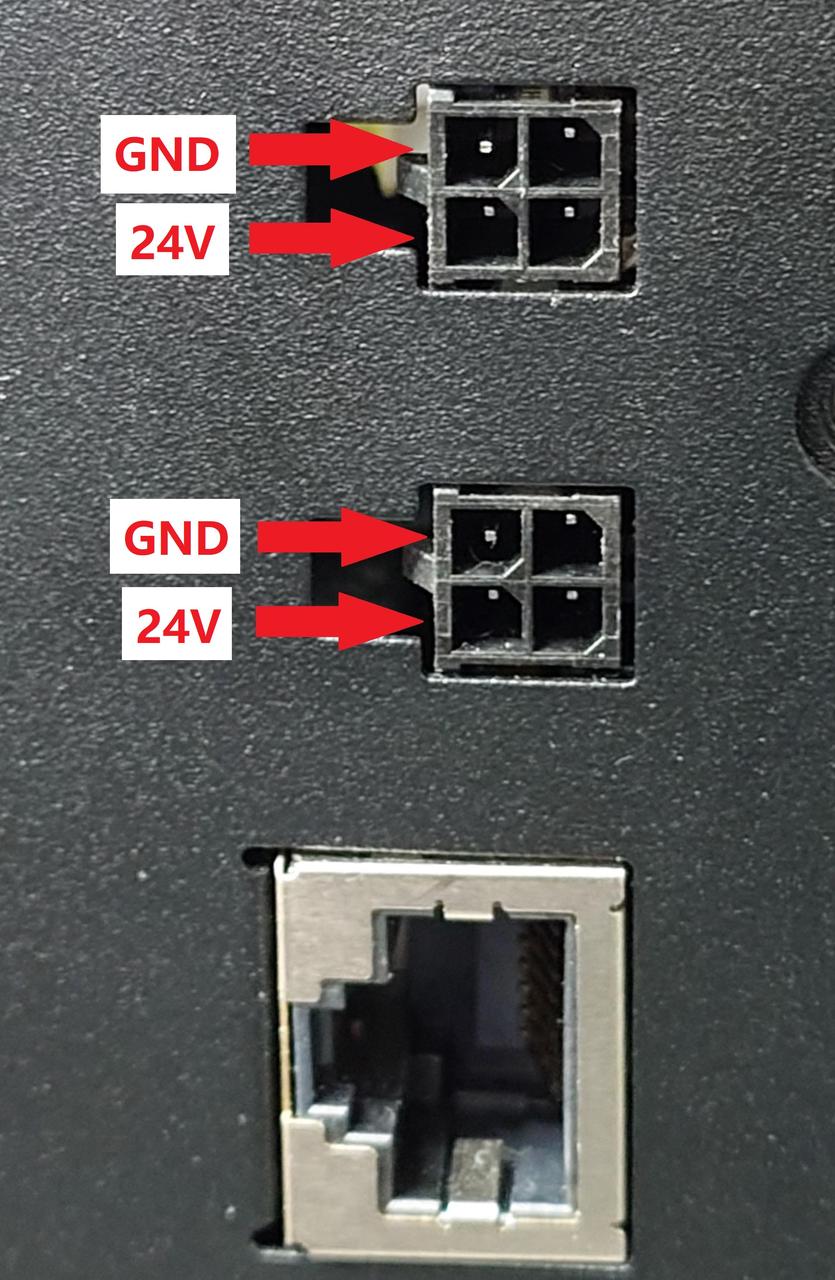

La placa de interfaz AMS es una placa de circuito que proporciona alimentación de 24V y gestiona la comunicación entre el AMS y la impresora. Para el X1E, esta placa también incluye un puerto de cable de red para conexión Ethernet.
¿Cuándo debes reemplazar la placa de interfaz?
Cuando haya un fallo en la alimentación o comunicación con el AMS. Esta placa de interfaz también puede necesitar reemplazarse cuando falle la conexión Ethernet.
Herramientas y materiales necesarios
- Placa de interfaz AMS nueva
- Llave Allen H2.0.
Lista de piezas
Lista de tornillos
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que debas desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitarás posibles daños en los componentes electrónicos de la impresora y garantizarás que el trabajo de mantenimiento se realice de manera segura y efectiva.
*Si tienes alguna preocupación o pregunta sobre la ejecución de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindarte la asistencia que necesitas.
Guía de operación - Desmontaje
Paso 1 - Desconectar el cable de alimentación
Desconectar el cable de alimentación de la toma de corriente.
Paso 2 - Desconectar el tubo PTFE y el cable de 4 pines
Presionar el acoplador plástico para desconectar el tubo PTFE. Desbloquear el cable de 4 pines y desconectarlo de la impresora.
Paso 3 - Retirar el buffer de filamento

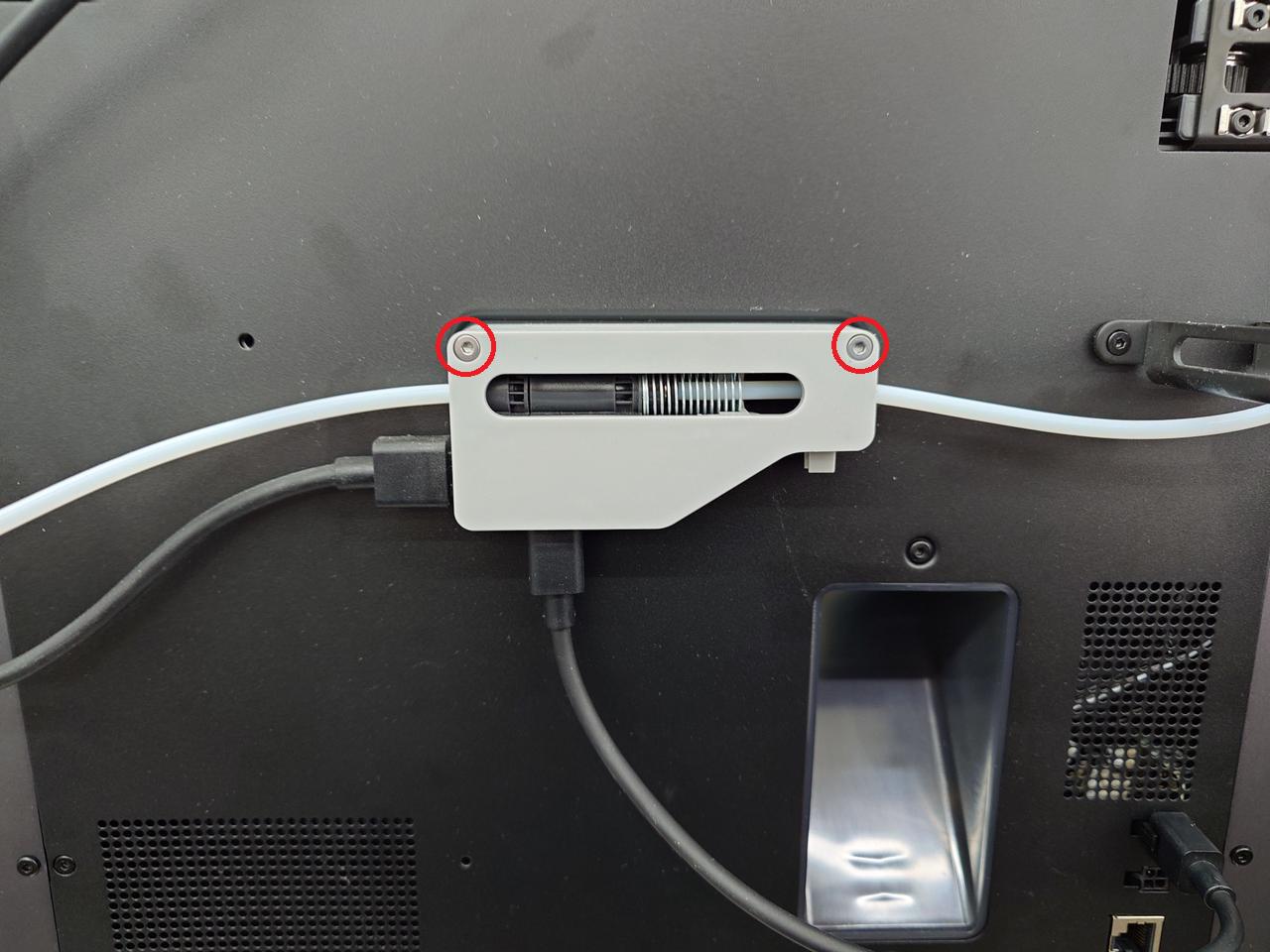

Retire los 2 tornillos F que sujetan el buffer de filamento para retirarlo.
Paso 4 - Retirar la placa trasera
Retire la cubierta de vidrio, y luego, como se muestra en la Figura 1-4-1, retire 9 tornillos A, 4 tornillos B y 1 tornillo C utilizando la llave hexagonal H2.0;
Como se muestra en la Figura 1-4-2, empuje ligeramente la placa trasera hacia la derecha y afloje la placa trasera del tensador del lado derecho;
Como se muestra en la Figura 1-4-3, aplique fuerza hacia la izquierda, libere la placa trasera del tensador izquierdo y retire la placa trasera.
Paso 5 - Retirar la placa de interfaz AMS
Como se muestra en la Figura 1-5-1, retire 2 tornillos D y 1 tornillo E utilizando la llave hexagonal H2.0 para aflojar la placa;
Como se muestra en la Figura 1-5-2, desconecte los tres conectores y retire la placa de interfaz AMS;
La Figura 1-5-3 ilustra los componentes conectados a cada interfaz de la placa de interfaz AMS:
Guía de operación - Montaje
Paso 1 - Instalar la placa de interfaz AMS
Como se muestra en la Figura 2-1-1, conecte los tres conectores en secuencia según las descripciones de las interfaces anteriores;
Como se muestra en la Figura 2-1-2, instale la placa de interfaz AMS y fije con 2 tornillos D y 1 tornillo E.
Paso 2 - Instalar la placa trasera
Como se muestra en la Figura 2-2-1, primero haga pasar el soporte de tubo a través de la placa trasera, luego instale la pieza cerca del tensador del lado derecho, puede utilizar la llave hexagonal para presionar el borde y fijarla;
Como se muestra en la Figura 2-2-2, tire de la placa trasera hacia la izquierda e instale la pieza cerca del tensador izquierdo, puede utilizar la llave hexagonal para presionar el borde y facilitar la instalación;
Como se muestra en la Figura 2-2-3, fije con 9 tornillos A, 4 tornillos B y 1 tornillo C para asegurar la placa trasera.
Paso 3 - Instalar el buffer de filamento
Instale el buffer de filamento y fije con 2 tornillos F.
Paso 4 - Conectar el tubo PTFE y el cable de 4 pines
Conecte el tubo PTFE simplemente empujándolo contra la salida de tubo PTFE en la parte trasera de la máquina, y conecte el cable Bambu bus de 4 pines.
NOTA: El cable de 4 pines no debe insertarse en la dirección incorrecta; si se inserta en la dirección incorrecta, podría causar daños en la impresora y en la placa madre AMS.
Verificar la funcionalidad
Conecte el cable de alimentación y encienda la impresora. En la pantalla, presione la etiqueta AMS en la pantalla como se muestra a continuación, se mostrará el panel de control AMS. Presione "Cargar" para iniciar el proceso de carga de filamento; si el proceso finaliza sin errores, el reemplazo de la placa de interfaz AMS se ha completado con éxito.
Si surge algún problema, revise nuevamente sus pasos y verifique todas las conexiones para intentarlo de nuevo. Si persisten los problemas, contacte al equipo de servicio para obtener asistencia adicional.
