Cabezal Frontal de la Carrocería
A continuación, presentaremos los pasos detallados para reemplazar la carrocería frontal del cabezal.
¿Cuándo utilizar?
- El tuerca de fijación del extrusor está floja.
- El eje del cortador de filamento está doblado.
- Recomendado por el soporte técnico de Bambu Lab.
Herramientas y materiales necesarios
- Cabezal Frontal de la Carrocería
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- 30 minutos
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre este procedimiento, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Retire la carrocería frontal del cabezal antigua
1. Retire el conjunto de la cubierta frontal

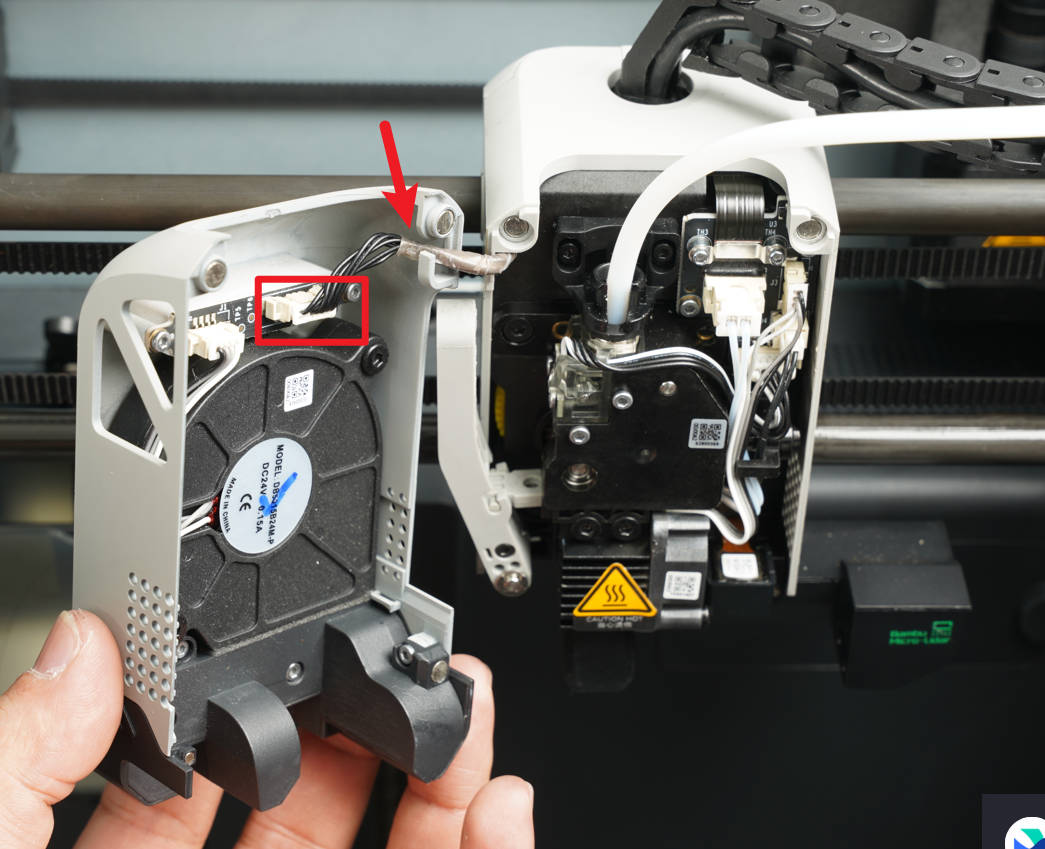

Abra el conjunto de la cubierta frontal separando cuidadosamente los componentes. Desconecte el cable de conexión y proceda a retirar el conjunto de la cubierta frontal.
2. Afloje la palanca del cortador
Presione la articulación, luego desconecte el tubo PTFE del extrusor. Utilice una llave hexagonal H1.5 para aflojar los tornillos de la palanca del cortador y retire el Palanca del cortador de filamento.
3. Retire el conjunto de la cubierta del cabezal
Retire los 8 tornillos (BT2-5) que fijan la cubierta del cabezal utilizando una llave hexagonal H1.5 en ambos lados, y retire la cubierta trasera del cabezal y el marco central.
4. Desconecte el cable USB

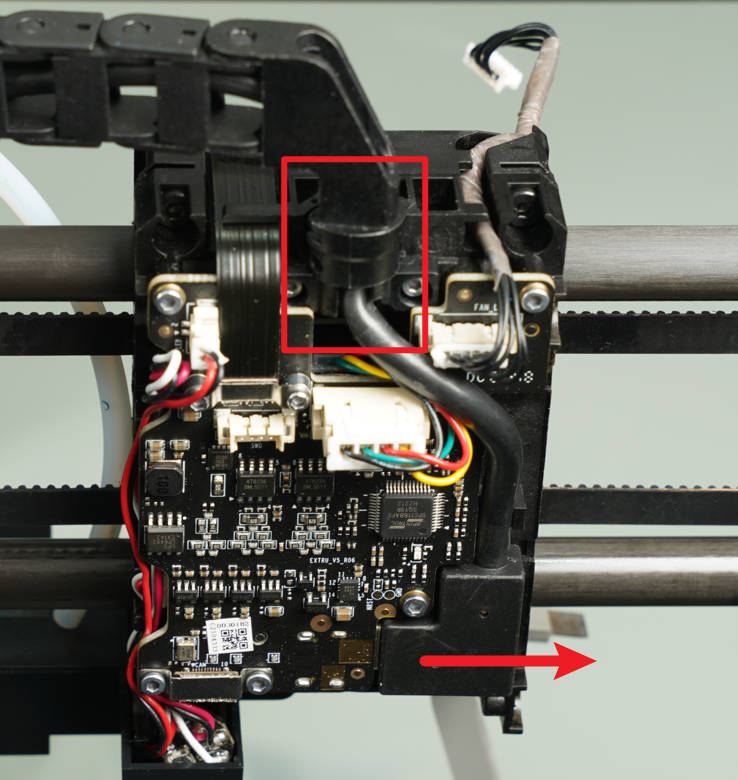

Desconecte el cable USB de la placa principal del extrusor, luego retire la placa principal junto con el soporte del cabezal.
5. Retire el cable FPC de conexión
Desenrosque los tornillos en ambos extremos del cable FPC de conexión utilizando una llave hexagonal H1.5, retire los soportes, desconecte el cable y luego retire el cable del cabezal.
Nota: Los 4 tornillos utilizados en este paso son más pequeños. Tenga cuidado de no apretar en exceso para evitar roturas, y asegúrese de no mezclarlos con otros tornillos.
6. Retire la placa de interfaz
Desconecte los 4 cables conectados a la placa de interfaz. Luego, utilizando una llave hexagonal H1.5, retire los dos tornillos que fijan la placa de interfaz. Finalmente, retire la placa de interfaz de su posición.

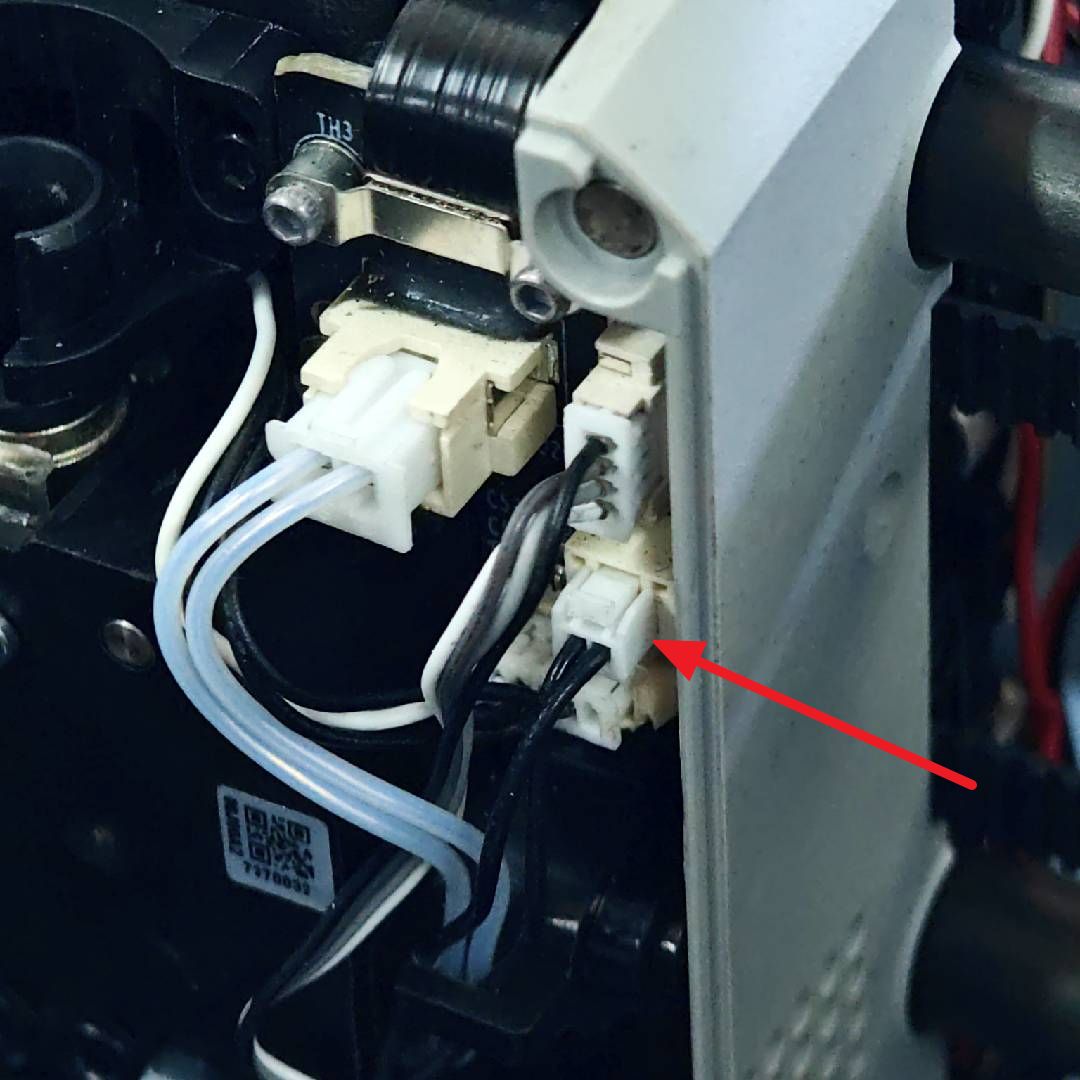

Advertencias: El conector del termistor está equipado con una bisagra/enganche (diferente de los conectores de ventilador y calentador). Para desconectarlo, debe presionar el enganche para liberarlo en lugar de tirar de los cables/conector, ya que esto podría hacer que todo el conector de la PCB se desprenda.
7. Retire la placa principal del extrusor
Desconecte los 3 cables conectados a la placa principal del extrusor. Luego, utilizando una llave hexagonal H1.5, retire los tres tornillos que fijan la placa principal del extrusor. Gire la placa principal del extrusor hacia la izquierda y desconecte los dos cables láser. Finalmente, retire la placa principal del extrusor de su posición.
8. Retire el micro lidar Bambu
Retire 2 tornillos con una llave hexagonal H1.5 y retire el conjunto del micro lidar.
9. Retire la cubierta frontal del deslizador del cabezal
Retire 8 tornillos (BT3-8) con una llave hexagonal H2.0 en secuencia.
Retire el conjunto de la cubierta frontal (con el extrusor) del cabezal.
Nota: En la nueva versión, se utilizan mangas de aluminio. La cubierta trasera de la polea del cabezal está equipada con 4 resortes. Para evitar que se caigan o se pierdan, tome las precauciones necesarias.
10. Retire el extrusor

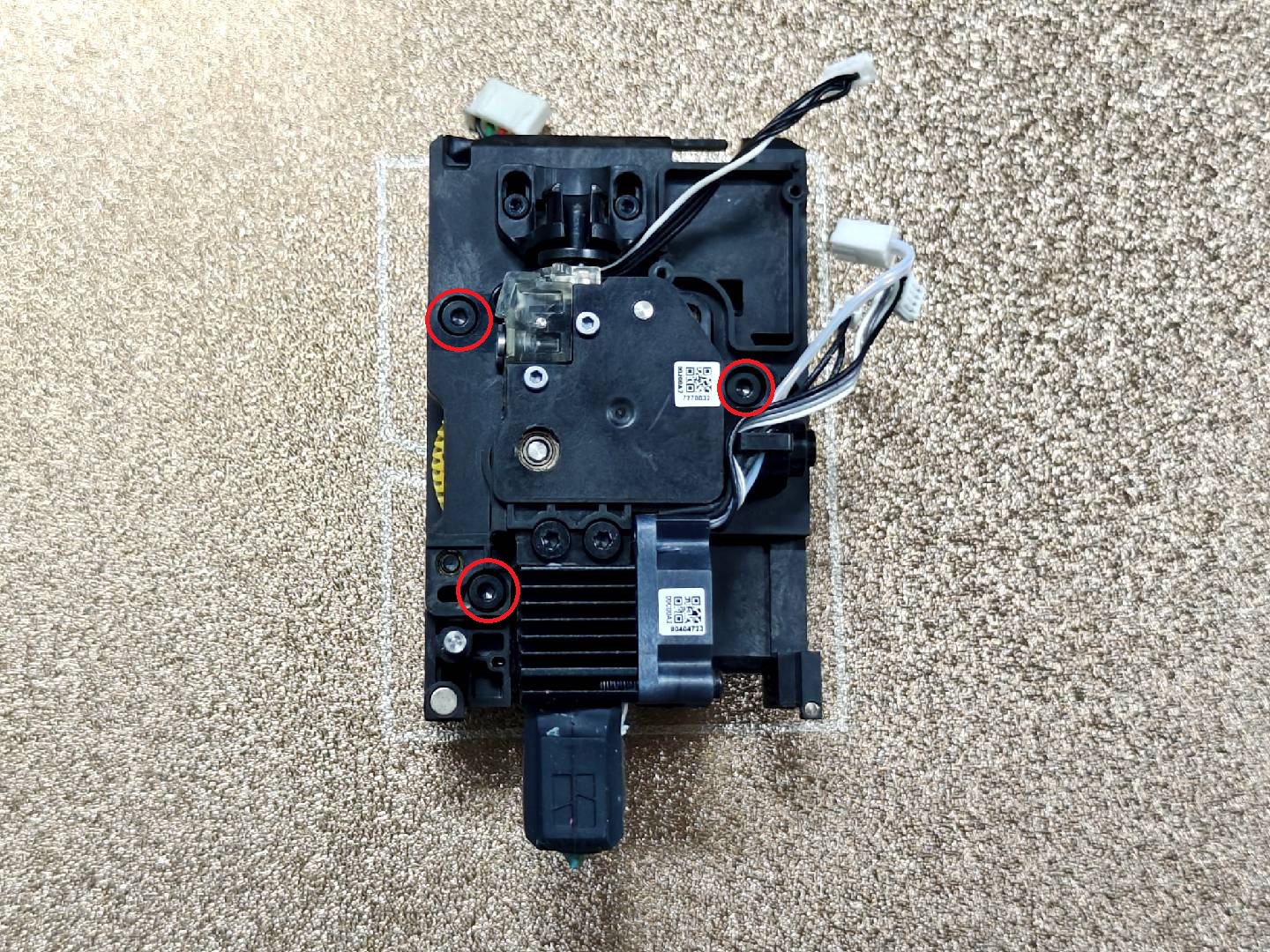

Retire los 3 tornillos (M3-6) con una llave hexagonal H2.0, y retire el extrusor y el hotend.
Retire 2 tornillos con una llave hexagonal H2.0 y retire el motor del extrusor.
Instale la nueva carrocería frontal del cabezal

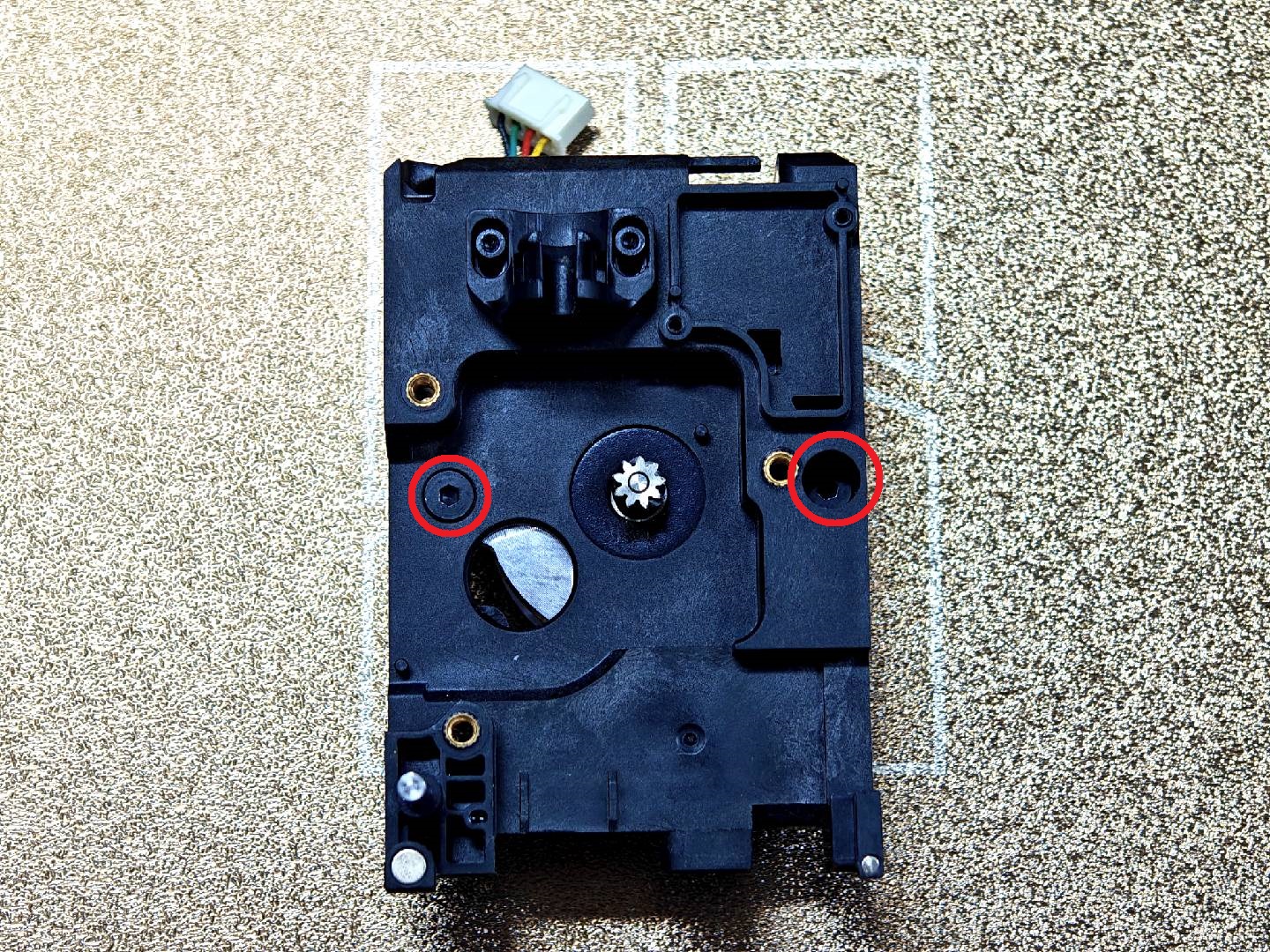

1. Instale el motor del extrusor

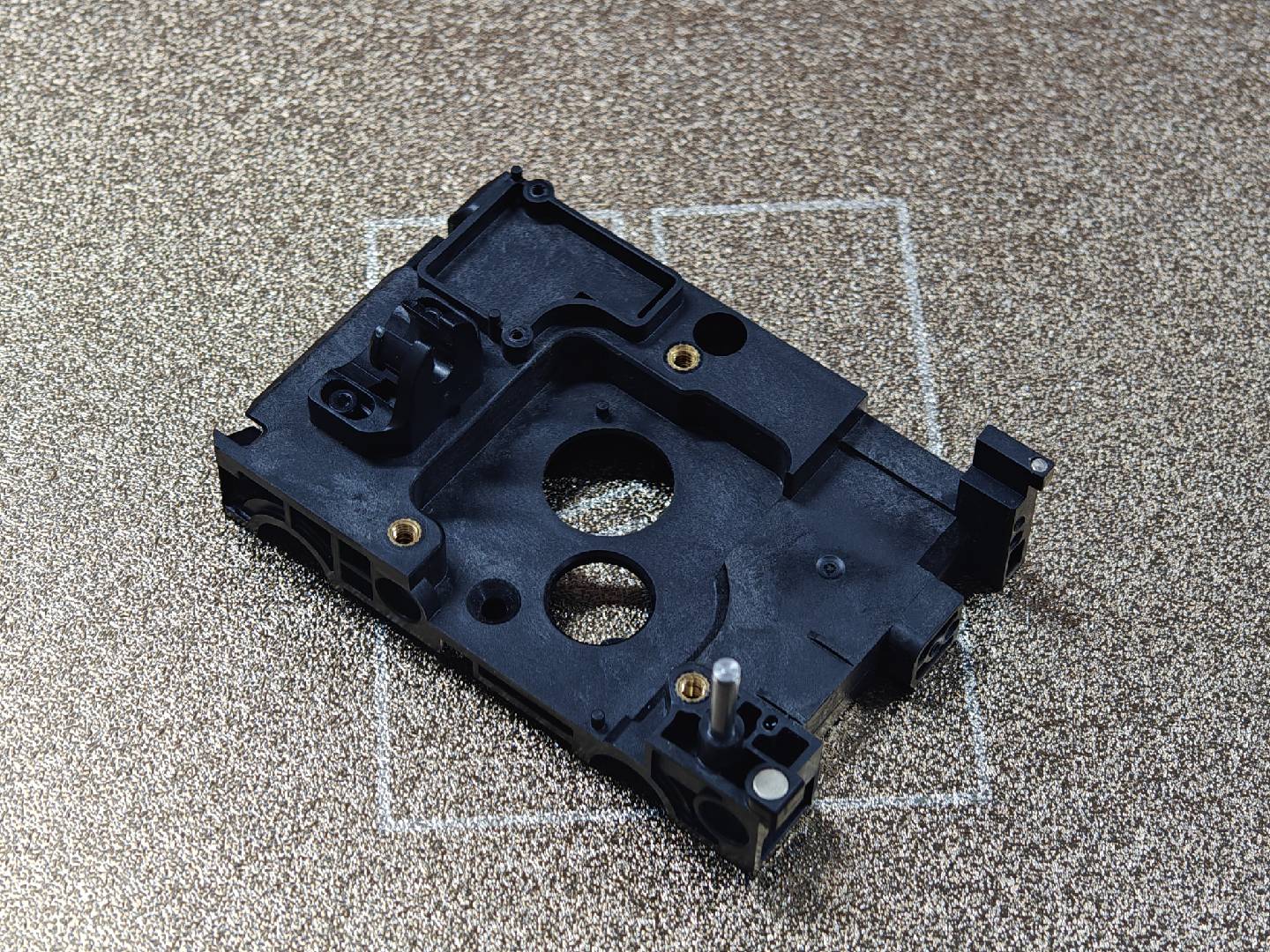

Instale el motor de extrusión en la cubierta frontal de la nueva carrocería frontal del cabezal. Mantenga el cable en la parte superior. Luego, fije con dos tornillos. Al mismo tiempo, puede instalar la palanca del cortador de filamento.
2. Instale el extrusor
Instale el extrusor y el hotend juntos en la cubierta frontal del deslizador, y luego fíjelos con 3 tornillos (M3-6).
3. Instale el conjunto de la cubierta frontal del cabezal
Antes de la instalación, asegúrese de que los resortes estén posicionados correctamente y que ambas mangas de cobre estén insertadas en las ranuras correspondientes de la cubierta trasera del deslizador. Luego, instale cuidadosamente el conjunto de la cubierta frontal del deslizador, teniendo cuidado de no presionar contra el cable del motor.
Fije los tornillos para asegurar el conjunto de la cubierta frontal del deslizador. Asegúrese de apretar los tornillos en el orden 1~8 como se muestra en la figura a continuación.
4. Instale el micro lidar Bambu
Instale el micro lidar Bambu debajo del cabezal y fíjelo con 2 tornillos (BT2-5).
5. Instale la placa principal del extrusor
Instale el cable de la luz LED del sistema del cabezal.
Instale la placa principal del extrusor en el cabezal y fíjela con tres tornillos (BT2-5). Luego, conecte el cable flexible de la cámara e instale el soporte. Finalmente, use dos tornillos para fijar el soporte en su lugar.
Conecte el cable (placa principal del extrusor).
6. Instale la placa de interfaz
Instale la placa de interfaz en el cabezal y fíjela con dos tornillos. A continuación, conecte el cable de la placa Hall (extrusor). Se recomienda reforzar la conexión con pegamento de silicona. Posteriormente, conecte los 3 cables del hotend.

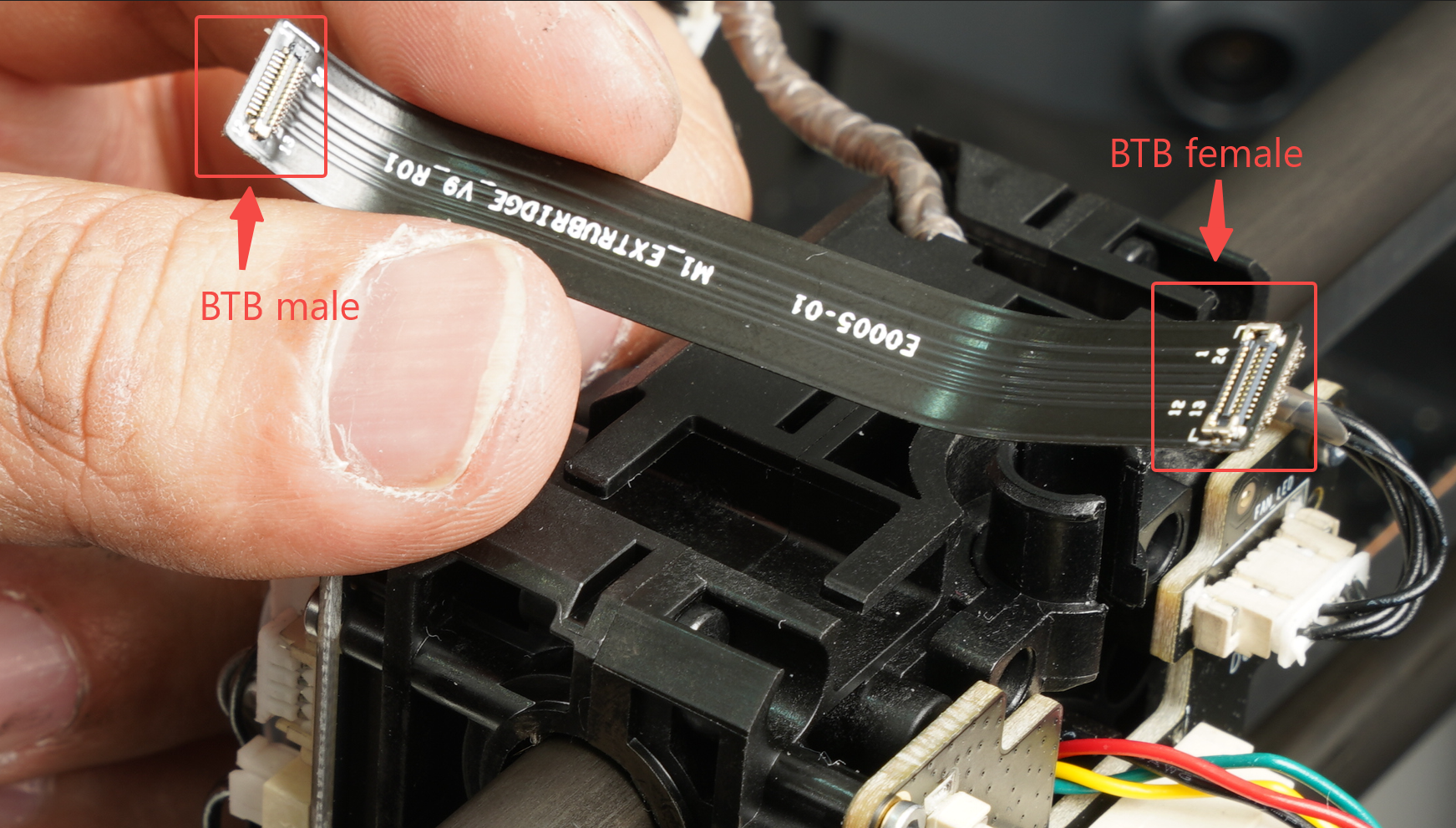

Instale el cable FPC; se recomienda encarecidamente verificar cuidadosamente los conectores BTB del cable FPC y de la placa antes de la instalación. Los conectores BTB femeninos deben corresponder a los conectores BTB macho.
Una vez confirmada la dirección de conexión del cable plano, instálelo en la ranura superior del cabezal. Luego, conéctelo a los conectores de la placa de interfaz y de la placa principal del extrusor, y refuerce con soportes de crimpado y tornillos.
Nota: Los 4 tornillos utilizados aquí son más pequeños. Evite apretar con fuerza para evitar que se rompan y no los mezcle con otros tornillos.
7. Conectar el cable USB

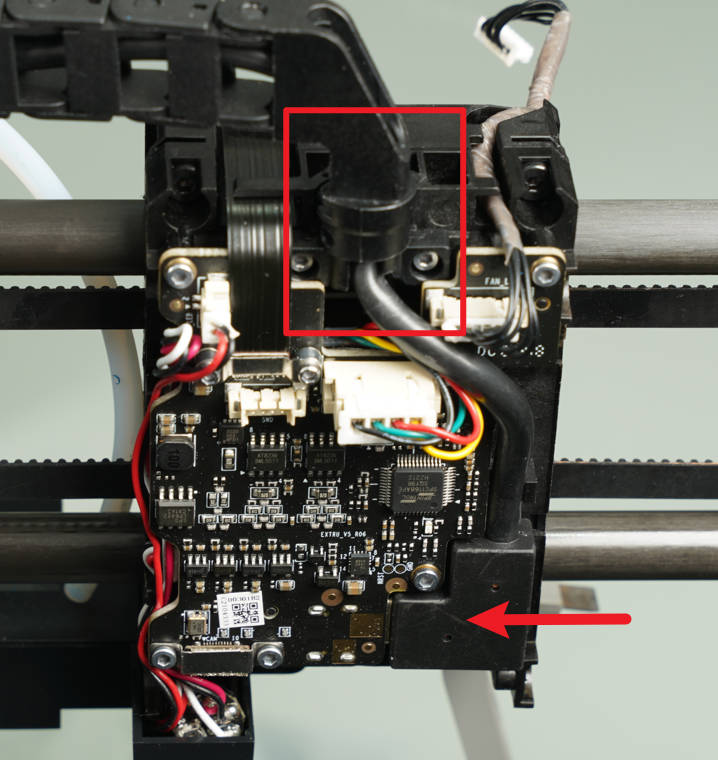

Conecte el cable USB a la placa principal del extrusor, presione el cable USB en la base del cable y luego monte el soporte del cable en su posición.
8. Instalar la carcasa del cabezal
Instale el marco central y la cubierta trasera del cabezal, y fije cuatro tornillos (BT2-5) en ambos lados, respectivamente.
9. Instalar la palanca del cortador y la cubierta frontal
Levante la palanca del cortador con la mano, deslice el cortador en el extrusor a lo largo de la ranura del cortador, fije el tornillo de fijación y conecte el tubo PTFE. Conecte el cable frontal como se muestra en la figura a continuación y luego cierre la carcasa frontal.
Cómo verificar la finalización/éxito

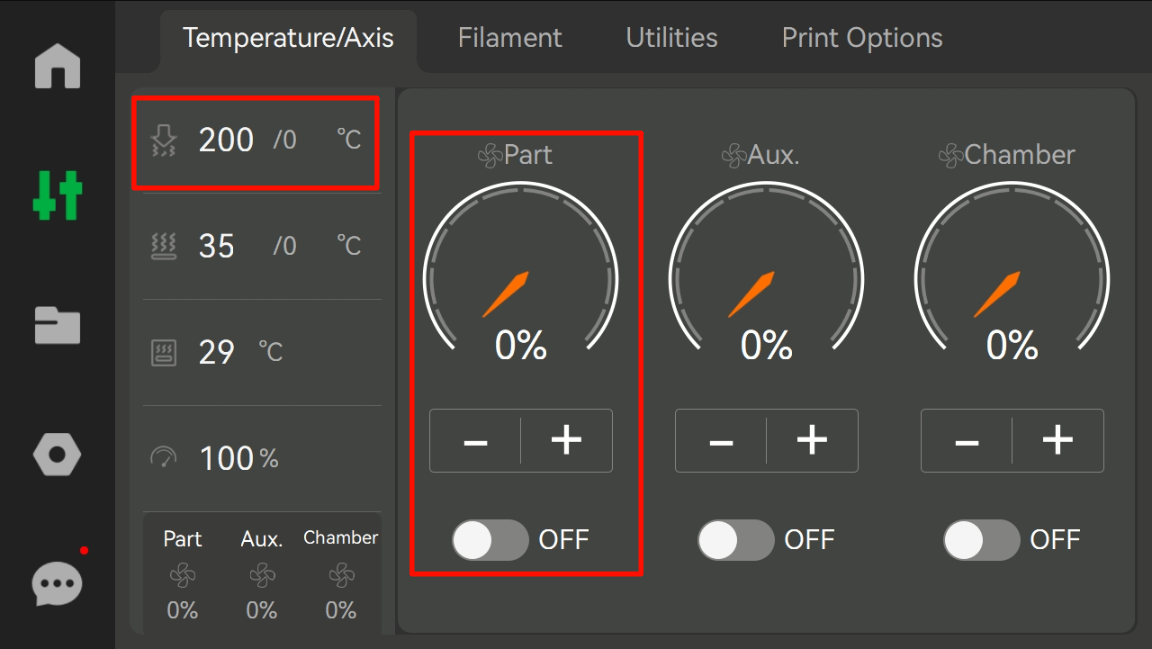

Conecte la impresora a la fuente de alimentación. Primero, intente aumentar la temperatura del hotend y encender el ventilador de capa, luego observe si la temperatura aumenta y el ventilador gira normalmente.
Posteriormente, puede proceder a calibrar la impresora. La calibración se considera exitosa si no hay anomalías. Luego, inicie la prueba de impresión.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
