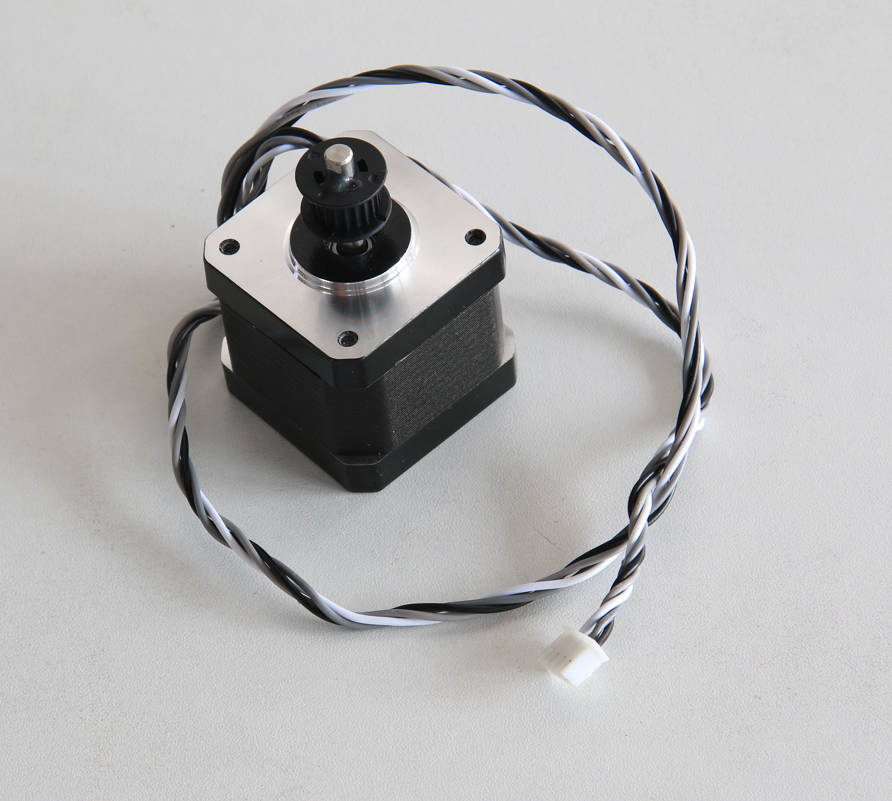

¿Qué es el motor Z
El motor Z es un motor paso a paso con un cable y una rueda de accionamiento adjuntos que impulsa el movimiento de la cama caliente en la dirección del eje Z a través de la correa de sincronización Z.
Cuándo utilizarlo
- El motor Z se quemó y no funcionaba
- El equipo de servicio confirmó el fallo del motor Z mediante análisis de registros.
Herramientas y materiales requeridos
- Nuevo motor Z
- Llave hexagonal H2.0
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
- Apagar la alimentación y retirar el cable de alimentación;
- Es necesario limpiar objetos extraños de la base de la máquina para garantizar que la cama caliente descienda al fondo de manera uniforme;
- Es necesario retirar la placa superior de vidrio y la pantalla LCD antes de voltear la impresora boca abajo.
Guía operativa
Paso 1 - Limpiar la base inferior
Limpiar los objetos de la base inferior, especialmente el residuo en las varillas pulidas, y luego retirar la placa superior de vidrio.
Paso 2 - Bajar la cama caliente al fondo y bloquear los deslizadores
Existen dos casos, y el método de operación es diferente.
Caso 1: El motor aún funciona
Operar en la pantalla para bajar la cama caliente al fondo y bloquear los 3 deslizadores con 3 tornillos, tal como se hizo al desbloquear inicialmente la cama caliente al desempacar. Luego apagar la impresora y desconectar el cable de alimentación.

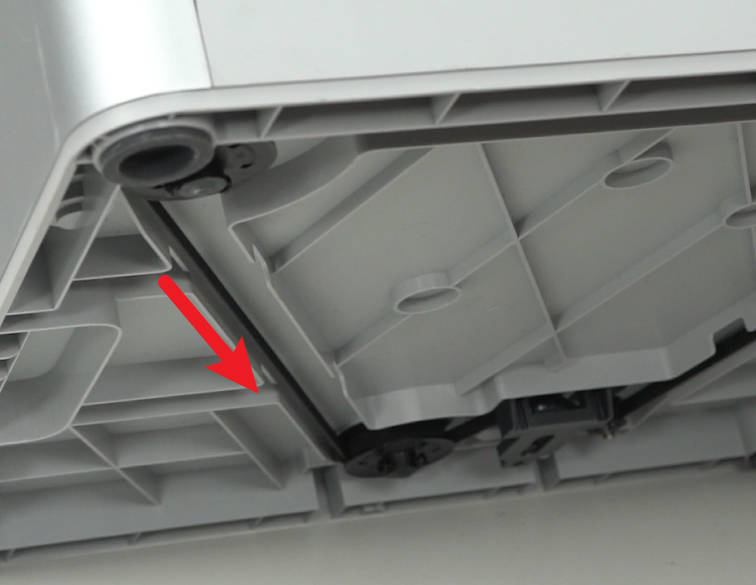

Caso 2: El motor Z está completamente inoperativo
Apagar la impresora, desconectar el cable de alimentación, voltear la impresora, mover manualmente la correa de sincronización Z para bajar la cama caliente al fondo y luego bloquear los 3 deslizadores con 3 tornillos.
Paso 3 - Retirar los tornillos
NOTA: Este procedimiento implica muchos tornillos. Etiquételos y agrúpelos en secciones separadas para evitar problemas.
Retirar los tornillos de la cubierta trasera según se muestra a continuación (10 tornillos en la primera imagen y 4 en la segunda). Tenga en cuenta que existen 2 tipos de tornillo, y deberá mantenerlos separados para recordar qué tornillos usar en cada área al volver a ensamblar.
Paso 4 - Retirar la cubierta trasera
Retirar la cubierta trasera desbloqueando primero el puerto de tensión de la correa izquierda y luego el derecho para evitar atascos.
Paso 5 - Desconectar el cable del motor
Localizar la placa MC, desconectar el cable del motor Z en la parte inferior de la placa MC y retirar el anillo ferrítico cilíndrico de sujeción.
Paso 6 - Retirar el anillo ferrítico cuadrado
Girar el bloqueo del anillo ferrítico cuadrado, desbloquearlo y luego retirar el anillo ferrítico cuadrado.
Paso 7 - Liberar los cables del motor
Desconectar el cable del motor de las abrazaderas y los orificios de guía.
Paso 8 - Retirar la pantalla LCD
Inclinación la pantalla hacia arriba y presionar suavemente desde abajo (ver imagen) para liberar la hebilla y empujar hacia la derecha para desbloquear la pantalla LCD de alta resolución.
Presionar ambos lados del conector FPC para desbloquear la conexión y retirar la pantalla LCD de alta resolución.
Paso 9 - Voltear la impresora boca abajo
Voltear la impresora boca abajo con la parte inferior de la impresora hacia arriba.

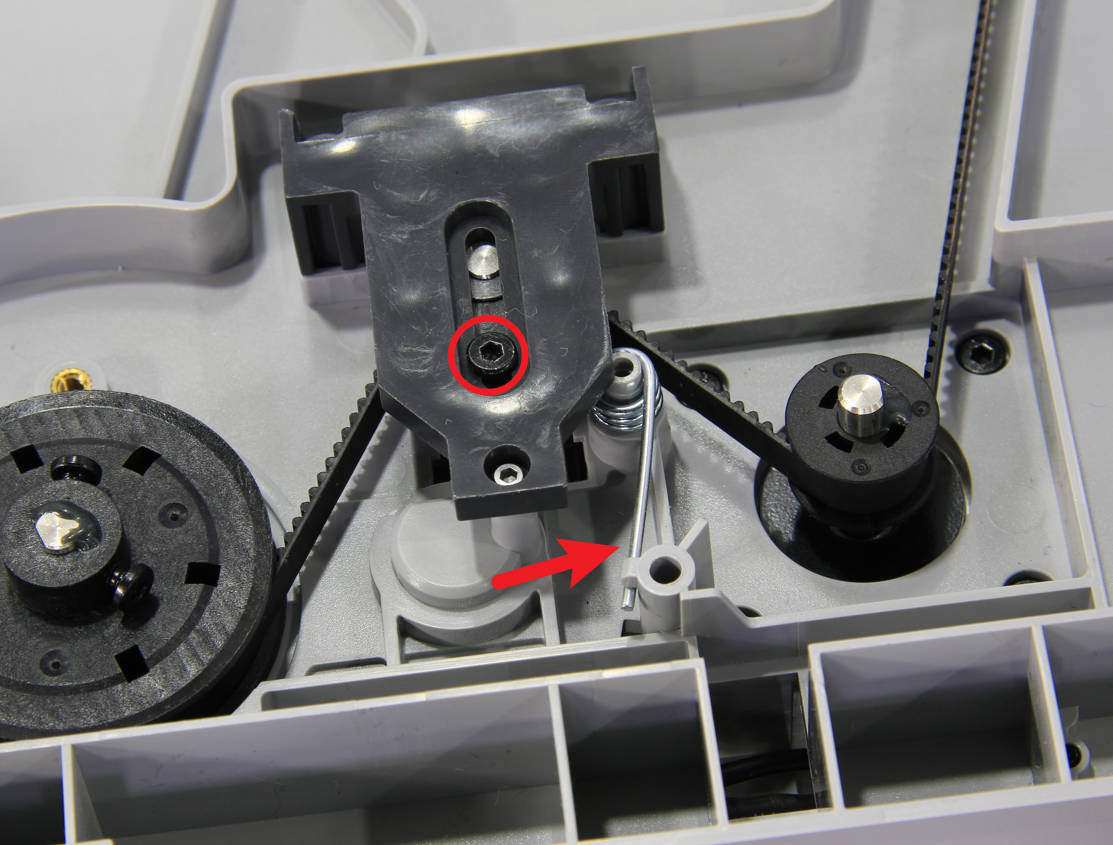

Paso 10 - Liberar la polea de tensión
Liberar el resorte de torsión y aflojar el tornillo de ajuste negro con una llave hexagonal H2.0 para aflojar la correa.
Paso 11 - Retirar el motor Z
Retire los 4 tornillos. El par de bloqueo de estos 4 tornillos es elevado. Se recomienda utilizar una llave hexagonal confiable para retirarlos, de lo contrario, podría producirse un deslizamiento en la cabeza del tornillo. Al retirar el último tornillo, sostenga el motor con la mano para evitar que caiga.
Paso 12 - Instalar el motor Z
Instale el nuevo motor Z en su posición. Puede verificar la dirección de instalación según la orientación del cable del motor en el paso 11. Apriete los 4 tornillos con tornillos de bloqueo diagonal.
Paso 13 - Tensar el resorte y bloquear el tensador
Doble el resorte para tensarlo y apriete el tornillo negro con una llave hexagonal H2.0.
Paso 14 - Retirar los tornillos de fijación de los deslizadores, verificación de funcionamiento
Voltee la impresora hacia arriba, colóquela en posición vertical y retire los tornillos de fijación de los 3 deslizadores. Luego, incline la impresora y mueva la correa de sincronización Z hacia adelante y hacia atrás para confirmar que la cama caliente pueda moverse arriba y abajo.
Paso 15 - Instalar la pantalla LCD
Extraiga el FPC y inserte el conector FPC en el puerto en la parte trasera de la pantalla LCD de alta resolución, presionando ambos lados del conector FPC.
Introduzca el cable FPC sobrante en la impresora e instale la pantalla LCD de alta resolución en las 4 ranuras de la impresora, empujándola suavemente hacia la izquierda hasta escuchar el clic del enganche.
Paso 16 - Guiar el cable del motor
Guiar el cable del motor a través de los dos orificios de cable y las dos abrazaderas en la base inferior, y fije a la abrazadera lateral como antes de la retirada.
Paso 17 - Instalar el anillo de ferrita cilíndrico, conectar el cable del motor
Instale el anillo de ferrita cilíndrico en el cable del motor y conecte el cable al conector de la placa MC, verificando nuevamente la conexión.
Paso 18 - Instalar el anillo de ferrita cuadrado
Instale el anillo de ferrita cuadrado y ordene los cables.
Paso 19 - Instalar la cubierta trasera
Pase el tubo PTFE a través del soporte de tubo, instale primero el puerto de tensión de la correa del lado derecho y luego el lado izquierdo para instalar la cubierta trasera.
Paso 20 - Instalar los tornillos 10+4
Instale los tornillos 10+4 (ver imagen) e instale la placa de vidrio superior.
Cómo verificar la finalización/éxito
Conecte el cable de alimentación y encienda la impresora, luego navegue por la pantalla LCD para iniciar una autoprueba. Si no ocurren errores, la sustitución está completa. ¡Éxito!!
De lo contrario, verifique las conexiones e inténtelo nuevamente. Si persisten los errores, contacte al equipo de soporte al cliente para obtener asesoramiento.
