¿Qué es la correa de sincronismo Z?
La correa de sincronismo Z es una correa de transmisión cercana con una longitud de paso de 1142 mm, se instala en la parte inferior de la impresora Bambu Lab X1/X1C. Conecta el motor Z y las varillas Z, y acciona la cama caliente para completar el movimiento en la dirección Z.
Cuándo utilizar
- Correa rota
- Envejecimiento y desgaste de la correa que han afectado su funcionamiento
Herramientas y materiales necesarios
- Llave Allen H1.5 y H2.0
- Correa Z nueva
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
-
Apague la impresora antes de realizar cualquier trabajo de mantenimiento;
-
En el caso de que la correa no esté rota, baje la cama caliente hasta la base inferior y bloquee los deslizadores Z con tornillos;
-
Tenga cuidado con la placa superior de vidrio y la pantalla LCD.
Guía de operación
Paso 1 - Limpiar la base inferior
Limpie los objetos en la base inferior, especialmente los residuos en las varillas lineales, y luego retire la placa superior de vidrio.
Paso 2 - Bajar la cama caliente hasta la base inferior y bloquear los deslizadores
Existen dos casos, y el método de operación es diferente.
Caso 1: La correa de sincronismo Z aún funciona
En la pantalla, baje la cama caliente hasta la base inferior y bloquee los 3 deslizadores con 3 tornillos, igual que cuando desbloqueó inicialmente la cama caliente al desempacar. Luego apague la impresora y desconecte el cable de alimentación.
Caso 2: La correa de sincronismo Z está completamente rota
Apague la impresora, desconecte el cable de alimentación, desenrosque 6 tornillos para retirar la cama caliente de los deslizadores, incline la impresora, mueva manualmente las ruedas de la correa de sincronismo Z para bajar los deslizadores Z hasta la base inferior, y luego bloquee los 3 deslizadores con 3 tornillos.
Paso 3 - Retirar la placa superior de vidrio y colocar la impresora de lado izquierdo
Retire la placa superior de vidrio, voltee la impresora y colóquela sobre el lado izquierdo para poder ver la correa de sincronismo Z.
Paso 4 - Desbloquear los tornillos
Suelte el resorte de torsión y retire el tornillo de ajuste negro con una llave Allen H2.0 y los 3 tornillos plateados con una llave Allen H1.5.
Paso 5 - Retirar la cubierta de la polea de tensión y el resorte de torsión
Retire la cubierta de la polea de tensión y el resorte de torsión.
Paso 6 - Retirar el conjunto de la polea de tensión Z
Retire el conjunto de la polea de tensión Z. Tenga cuidado con la tuerca dentro del conjunto y no la pierda.

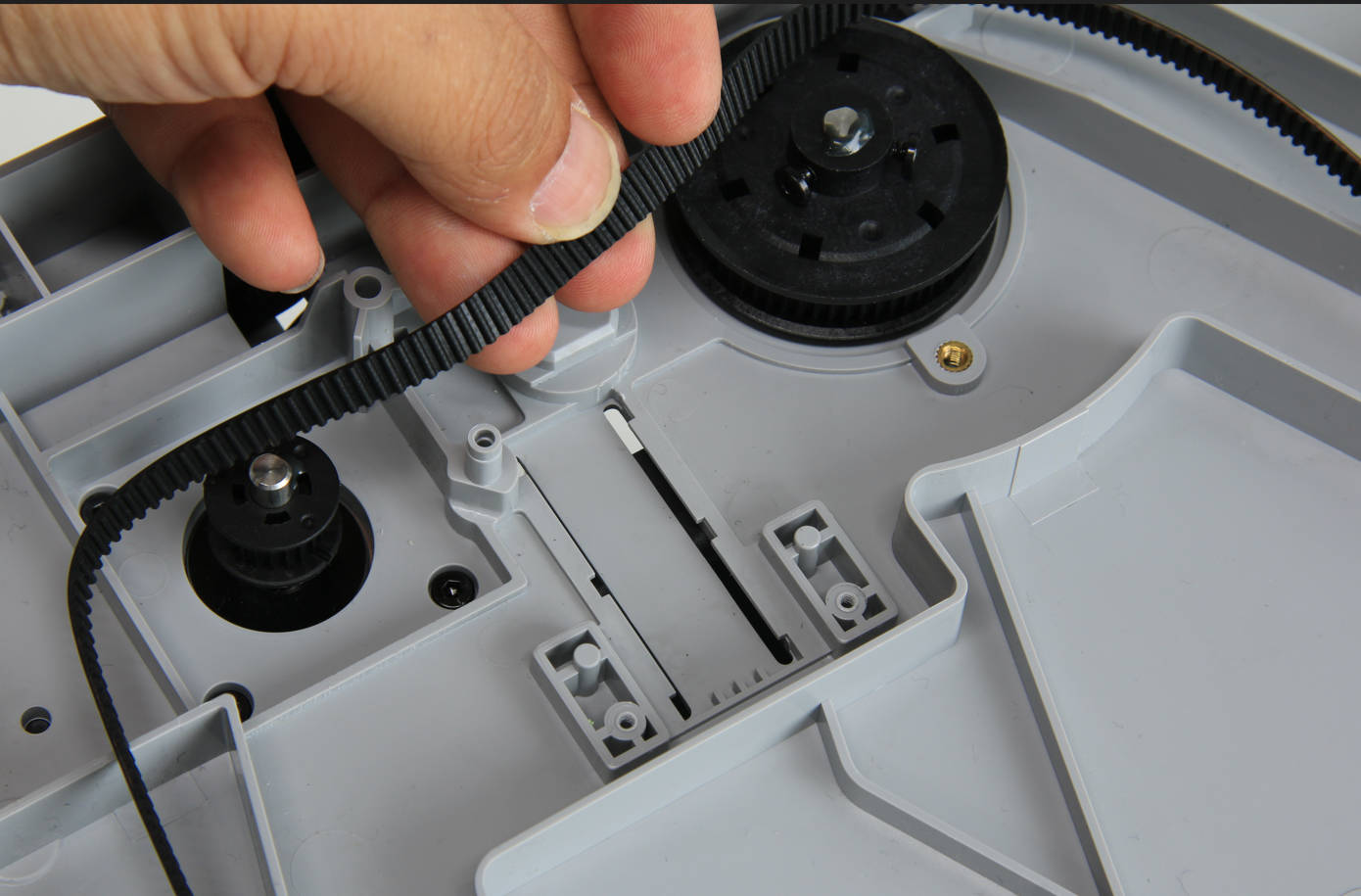

Paso 7 - Retirar la correa Z antigua
Ahora puede retirar y eliminar fácilmente la correa Z.
Advertencia: No gire las ruedas de la correa de sincronismo Z por separado; causará que la cama caliente se incline.
Paso 8 - Instalar la nueva correa Z

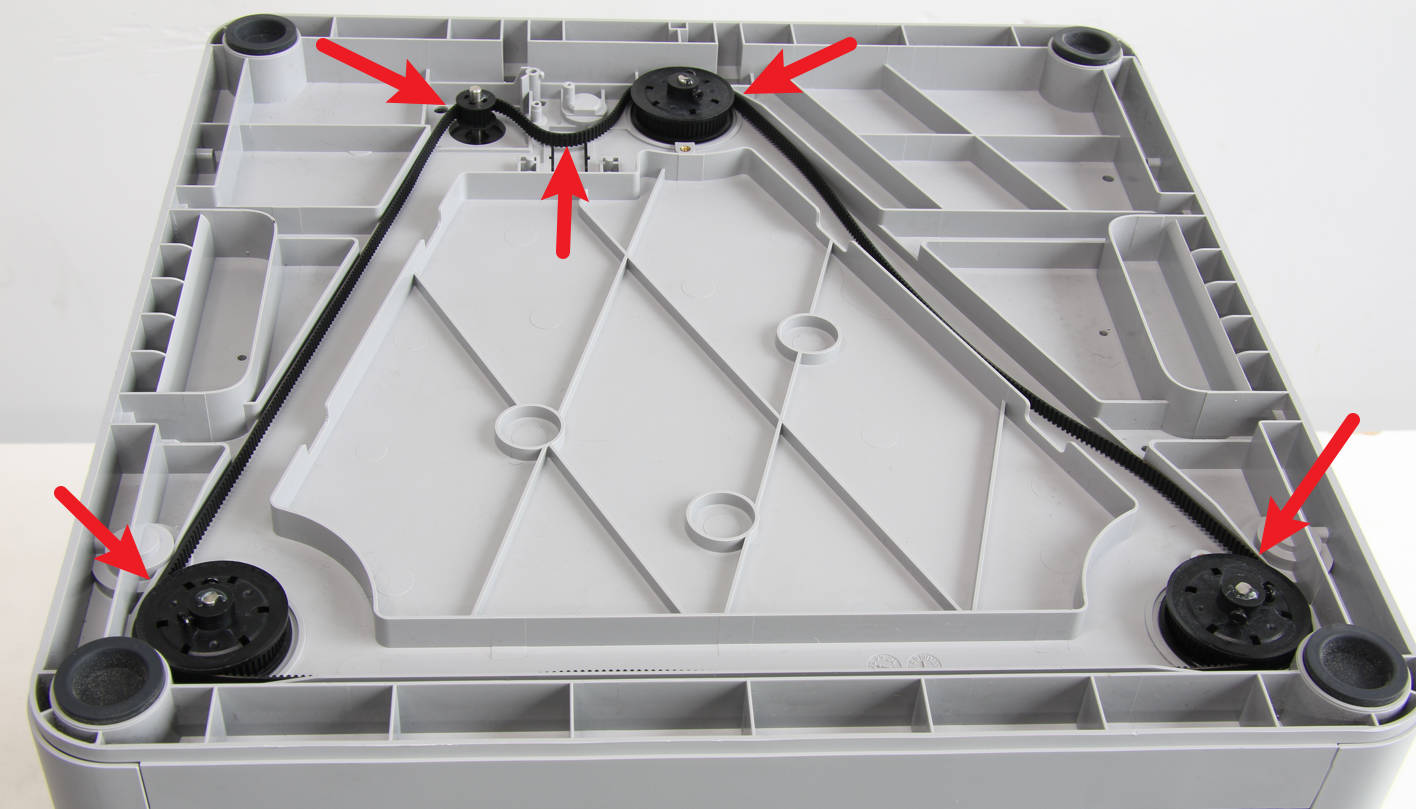

Instale la nueva correa en la impresora y colóquela como se muestra en la imagen siguiente. Asegúrese de que el lado de los dientes esté orientado hacia el interior.
Advertencia: No gire las ruedas de la correa de sincronismo Z por separado; causará que la cama caliente se incline.
Paso 9 - Instalar el conjunto de la polea de tensión Z
Confirme que la tuerca esté dentro del conjunto y luego instale el conjunto de la polea de tensión en su lugar.
Paso 10 - Instalar el resorte de torsión y la cubierta de la polea
Instale el resorte de torsión, teniendo en cuenta que el extremo más corto está en el lado derecho, y luego coloque de nuevo la cubierta de la polea.
Paso 11 - Bloquear los tornillos y tensar el resorte
Bloquee los 3 tornillos plateados con una llave Allen H1.5 para fijar la cubierta, y ajuste el tornillo negro con una llave Allen H2.0, sin apretarlo. Doble el resorte para tensarlo.
Paso 12 - Retirar los tornillos de bloqueo de los deslizadores
Voltee la impresora nuevamente, colóquela en posición vertical y retire los tornillos de bloqueo de los 3 deslizadores.
Paso 13 - Tensar la correa Z y apretar el tornillo
Incline nuevamente la impresora, mueva la correa Z hacia adelante y hacia atrás varias veces para asegurar que el movimiento sea suave, y luego apriete el tornillo negro.
Paso 14 - Colocar la impresora en posición vertical y reemplazar la placa superior de vidrio
Coloque la impresora en posición vertical nuevamente y coloque de nuevo la placa superior de vidrio.
Cómo verificar la finalización/éxito
- Conecte el cable de alimentación y encienda la impresora
- Ejecute una operación de autodiagnóstico del dispositivo como se muestra a continuación; si no ocurren errores, el reemplazo fue exitoso.
Si encuentra algún problema, primero revierta sus pasos y verifique las instalaciones, especialmente la dirección de la correa y la conexión de la pantalla LCD, y vuelva a intentarlo. Si los problemas persisten, contacte al equipo de soporte al cliente para obtener asistencia adicional.
