Tensión Z

¿Qué es?

El tensión Z es una pieza que se monta en la parte inferior de la impresora y se utiliza para tensar la correa de timing Z.

¿Cuándo debe reemplazarse el tensión Z?

• El tensión produce ruido anómalo que no puede solucionarse con aceite
• Cojinete del tensión dañado

Herramientas y materiales necesarios

• Llave Allen H1.5 y H2.0
• Nuevo tensión Z

Advertencia de seguridad

IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y riesgos de seguridad.

Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora está encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará posibles daños en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.

Si tiene alguna preocupación o pregunta sobre la siguiente guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.

Guía de operación - Desmontaje

Paso 1 - Limpiar la base inferior

Limpie los objetos en la base inferior, especialmente cualquier residuo alrededor de las varillas lineales.

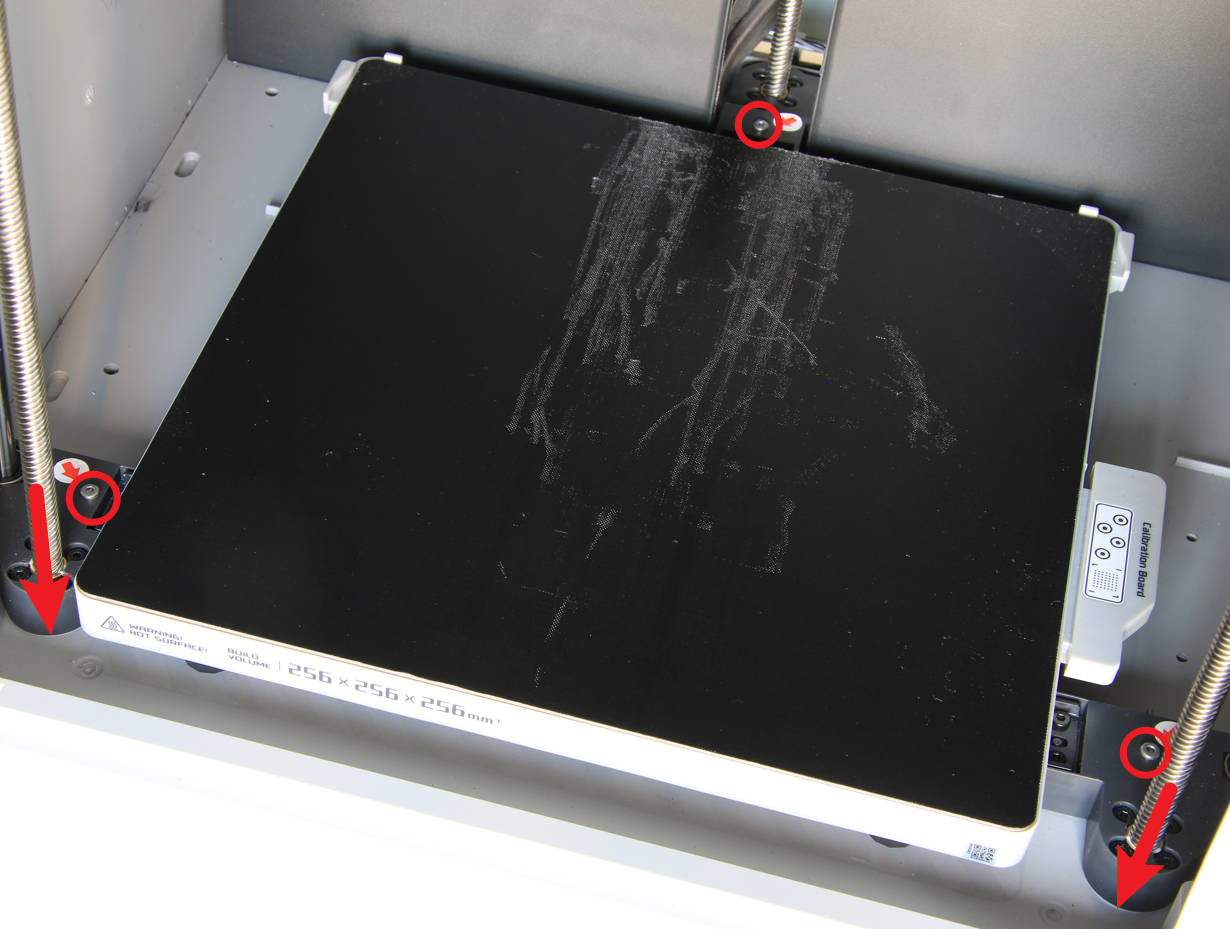

Paso 2 - Bajar la cama caliente al fondo y bloquear los deslizadores

En la pantalla, baje la cama caliente al fondo y bloquee los 3 deslizadores con 3 tornillos, tal como cuando desbloqueó inicialmente la cama caliente al desempacar. Luego apague la impresora y desconecte el cable de alimentación.

Nota: Asegure firmemente la cama caliente o los deslizadores con tornillos, pero no los apriete excesivamente. Si uno de los deslizadores del eje Z queda fuera de sincronización en un paso posterior debido a que la correa no está tensada, la cama caliente ya no podrá nivelarse. No apriete excesivamente los tornillos o podrían desgastar las piezas.

Paso 3 - Retirar la placa de vidrio superior y colocar la impresora de lado

Retire la placa de vidrio superior, coloque la impresora de lado para poder ver la correa de timing Z.

Si desea colocar la impresora boca abajo, asegúrese de retirar la pantalla antes de realizar esta operación. Consulte esta wiki para retirar la pantalla.

Paso 4 - Desbloquear los tornillos

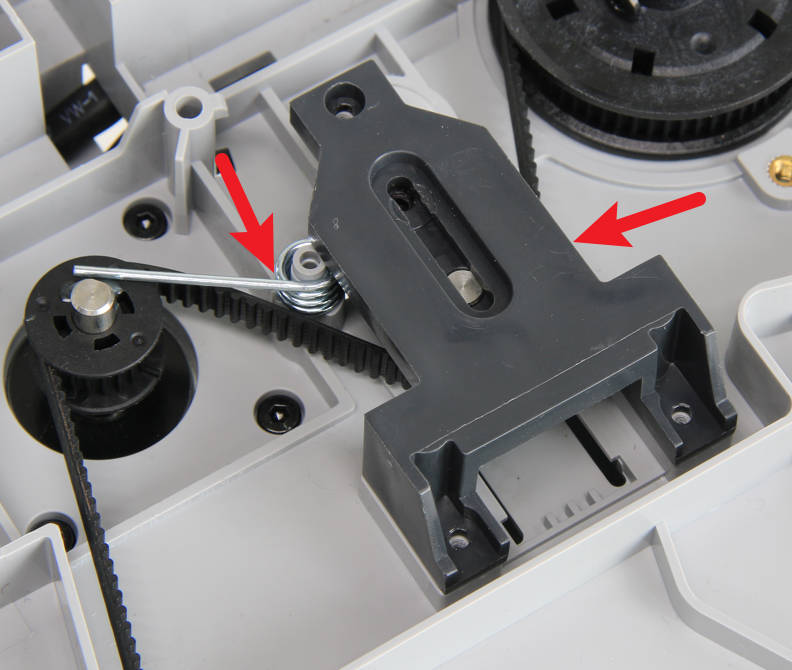

Suelte el muelle de torsión, retire los 3 tornillos plateados con llave Allen H1.5 y el tornillo negro de ajuste con llave Allen H2.0.

Paso 5 - Retirar la cubierta del tensión y el muelle de torsión

Retire la cubierta del tensión y el muelle de torsión.

Paso 6 - Retirar el tensión Z

Mueva el tensión al final de la guía para retirar el conjunto del tensión. Tenga en cuenta que hay una tuerca en el conjunto, tenga cuidado de no perderla.

Guía de operación - Montaje

Paso 1 - Instalar el conjunto del tensión Z

Confirme que la tuerca esté dentro del conjunto, y luego instale el conjunto del tensión en su lugar.

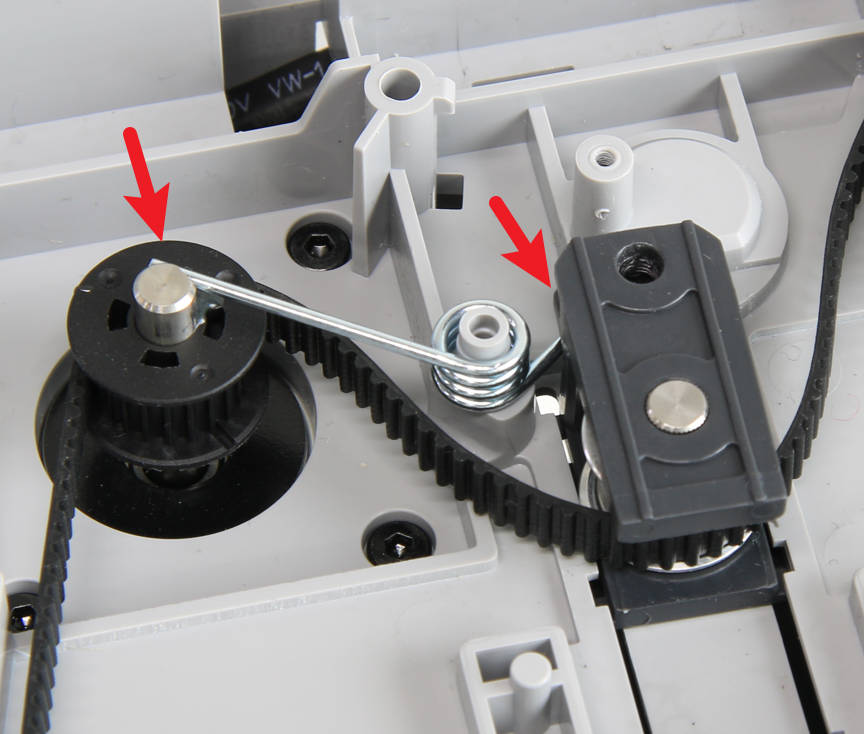

Paso 2 - Instalar el muelle de torsión

Instale el muelle de torsión, teniendo en cuenta que el extremo más corto debe quedar en el lado derecho.

Paso 3 - Instalar la cubierta, los tornillos de bloqueo y tensar el muelle

Coloque la cubierta del tensión sobre el tensión. Bloquee los 3 tornillos plateados con llave Allen H1.5 para fijar la cubierta, y ajuste el tornillo negro con llave Allen H2.0, sin apretarlo. Doble el muelle para tensarlo.

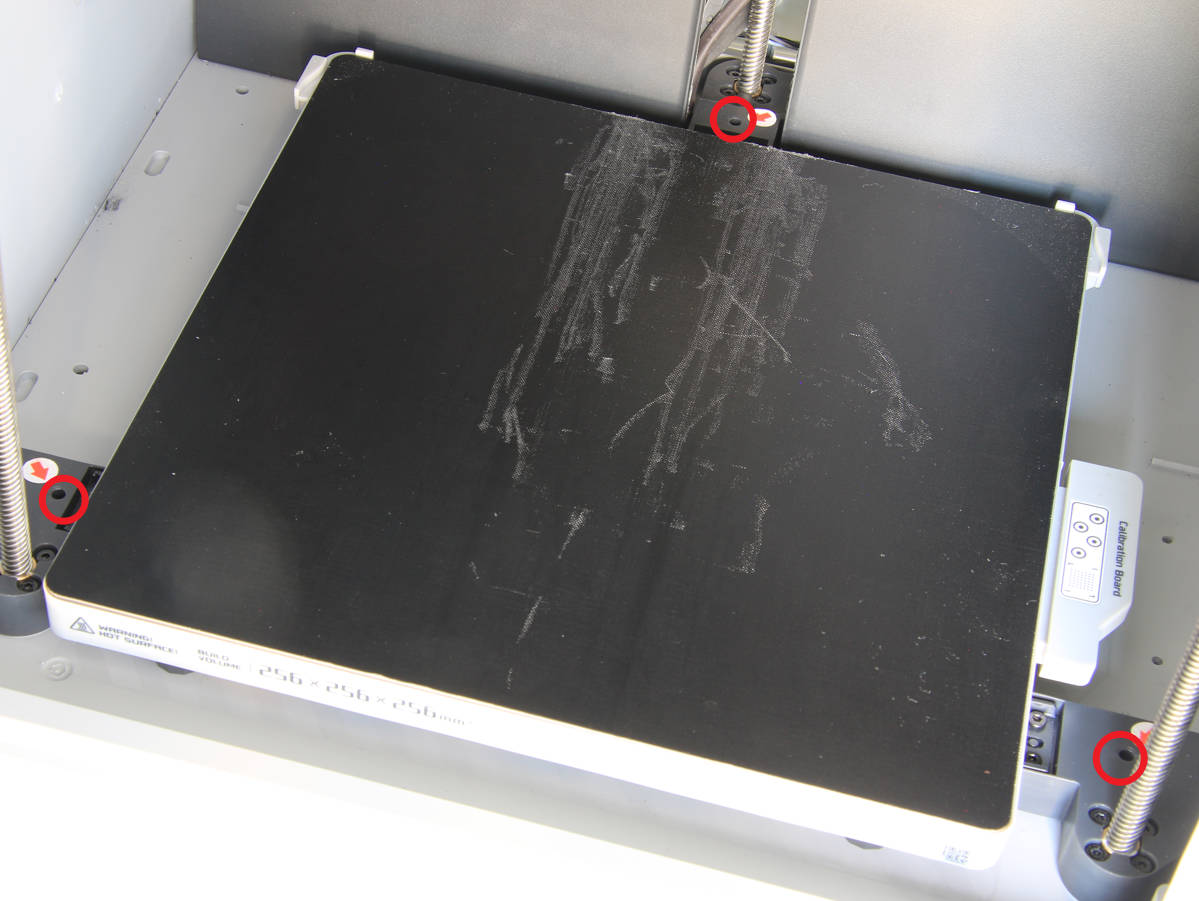

Paso 4 - Retirar los tornillos de bloqueo de los deslizadores

Coloque la impresora en posición vertical y retire los tornillos de bloqueo de los 3 deslizadores.

Paso 5 - Tensar la correa Z y apretar el tornillo

Coloque la impresora de lado nuevamente, mueva la correa Z hacia adelante y hacia atrás varias veces para asegurar que el movimiento sea suave, y luego apriete el tornillo negro.

Paso 6 - Vuelva a colocar la impresora en posición vertical y reemplace la placa de vidrio de cubierta

Vuelva a colocar la impresora en posición vertical y coloque de nuevo la placa de vidrio de cubierta.

Verifique la funcionalidad

Conecte el cable de alimentación y encienda la impresora.

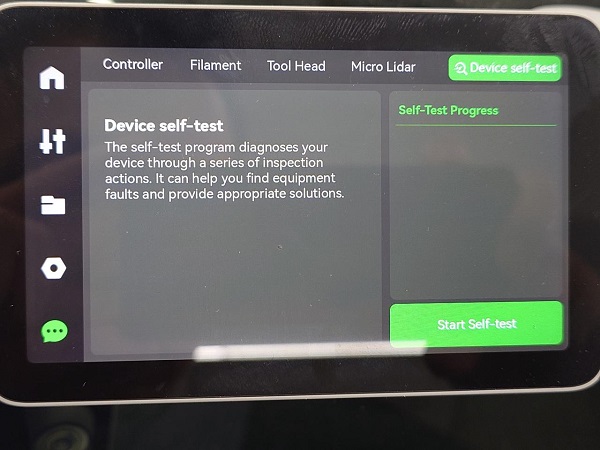

Ejecute una autoprueba del dispositivo como se muestra a continuación. Si no aparecen errores, la sustitución fue exitosa.

En caso de encontrar problemas, vuelva a revisar sus pasos y verifique las instalaciones, especialmente si la correa está tensada correctamente, y vuelva a intentarlo. Si los problemas persisten, contacte al equipo de soporte al cliente para obtener asistencia adicional.
