¿Qué es esto?

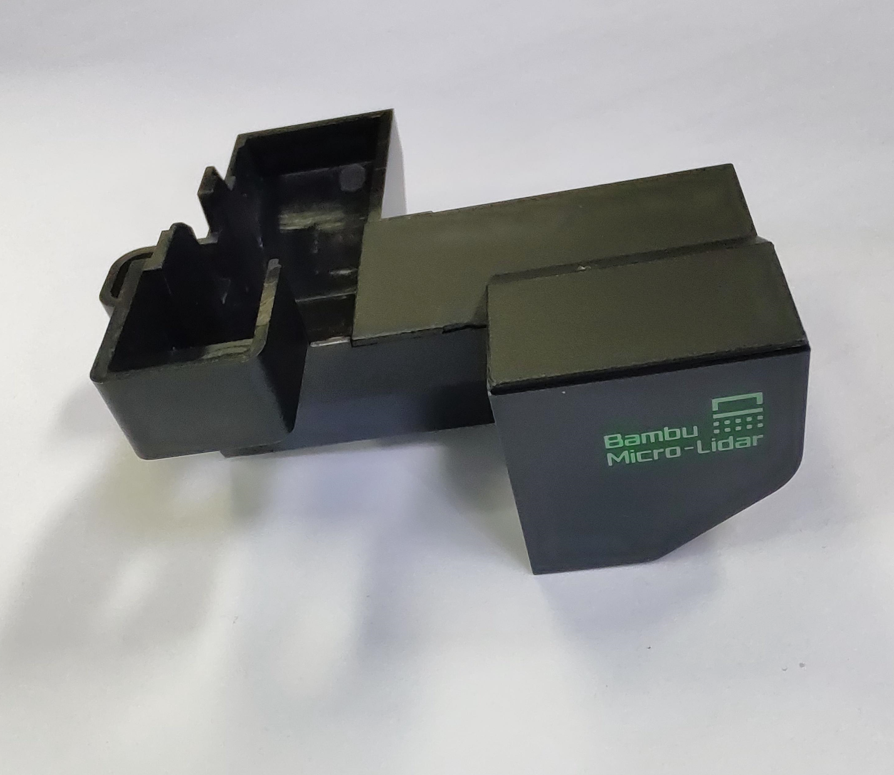

La cubierta micro Lidar de Bambu consta de tres segmentos: una cubierta superior, una cubierta inferior y una lente protectora.
¿Cuándo reemplazar la micro Lidar?
Se recomienda reemplazar la micro Lidar cuando aparezca una grieta en la cubierta o cuando la lente protectora esté rota, lo cual podría deberse a un impacto.
Herramientas y materiales necesarios
Una pieza delgada de chapa metálica o una hoja fina, y una llave Allen.
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Para seguridad, asegúrese de que el interruptor de alimentación esté apagado antes de desmontar/montar la micro Lidar.
Guía de operación
Paso 1 - Bajar la cama caliente
Primero, deberá bajar la cama utilizando el menú de movimiento, como se muestra a continuación. Una vez bajada al nivel deseado (el cabezal debe estar a una distancia adecuada de la cama, como se muestra a continuación), podrá apagar la impresora.
Paso 2 - Abrir el conjunto de la cubierta frontal

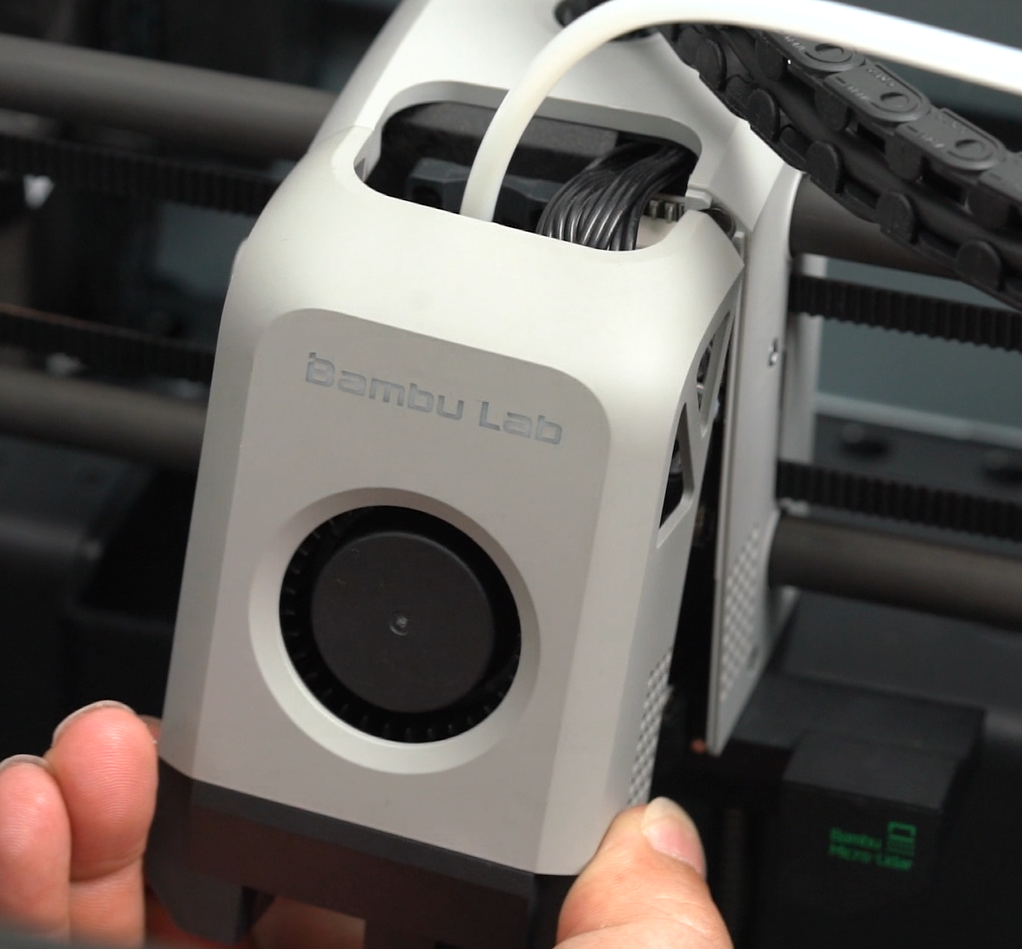

Abra el conjunto de la cubierta frontal retirando suavemente la cubierta superior, luego colóquela alejada del área de trabajo colgándola sobre la varilla de carbono.
Paso 3 - Retirar la cubierta superior de la micro Lidar
Utilice la chapa metálica preparada o una hoja fina para separar la cubierta superior, luego retirela cuidadosamente de la micro Lidar.
Paso 4 - Retirar la cubierta inferior de la micro Lidar
Inserte la llave Allen en la posición indicada en la imagen siguiente. Con una fuerza hacia abajo sobre la llave Allen, levante para desbloquear y retirar completamente el segmento inferior del cabezal.
Paso 5 - Preparar la nueva cubierta
Prepare la nueva cubierta micro Lidar separando la cubierta superior del segmento inferior.
*Separe las cubiertas superior e inferior
Paso 6 - Instalar la cubierta inferior

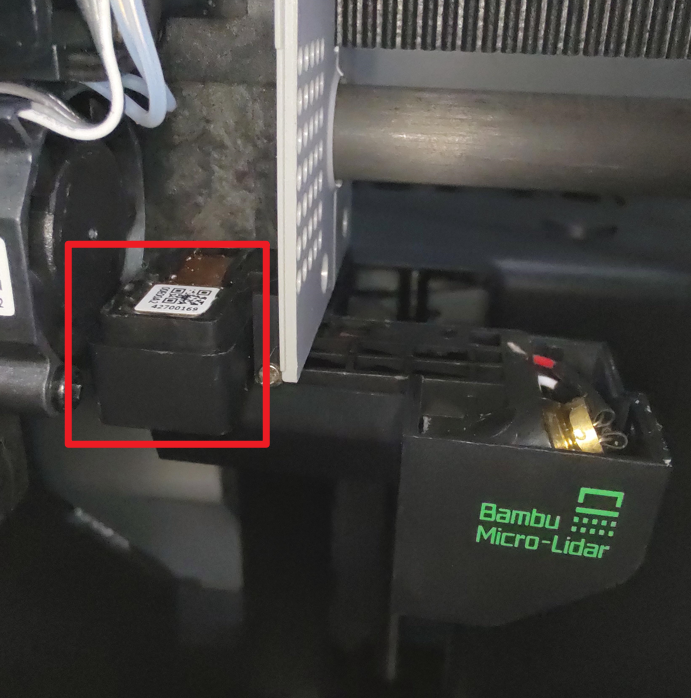

Instale y posicione la nueva cubierta inferior de la micro Lidar según el caso de la cámara, como se muestra a continuación.
Paso 7 - Verificar los cables durante la instalación
Desde el lado trasero del cabezal, verifique que no haya cables salientes. Los cables deben colocarse adecuadamente en el segmento inferior de la micro Lidar para evitar daños al instalar la cubierta inferior.
Paso 8 - Instalar la cubierta superior
Inserte y alinee la cubierta superior al cabezal, como se muestra a continuación. Asegúrese de que la cubierta superior esté alineada con la cubierta inferior de la micro Lidar, luego presione firmemente para encajar en su lugar.
Paso 9 - Cerrar el conjunto de la cubierta frontal
El proceso de reemplazo ha finalizado. Cierre el conjunto de la cubierta frontal del cabezal.
Cómo verificar la finalización/éxito

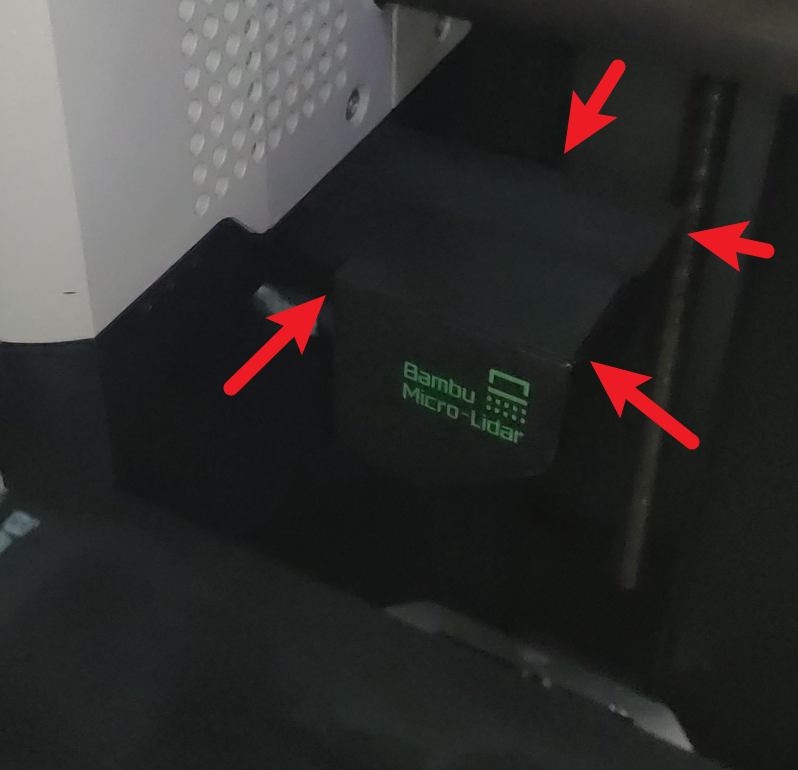

Verifique visualmente que no haya huecos ni desalineación entre las cubiertas superior e inferior.
