Unidad del sensor de cama caliente / Placa de interfaz piezo de cama caliente
Una unidad de sensor es un dispositivo capaz de detectar señales de fuerza y convertirlas en señales eléctricas utilizable según reglas específicas. Para monitorear la presión superficial de la cama caliente, se instalan 3 sensores de fuerza cerámicos en la parte inferior de la cama caliente.
Tenga en cuenta la diferencia entre la placa de interfaz piezo de cama caliente y la placa de interfaz de sensor de cama caliente:
- Placa de interfaz piezo de cama caliente: Hay 2 placas de circuito pequeñas instaladas en la cama caliente para conectar el sensor 1 y el sensor 3.

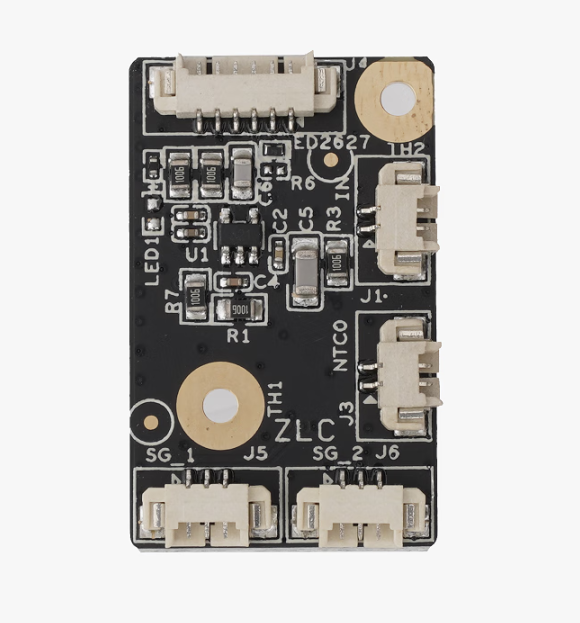

- Placa de interfaz de sensor de cama caliente: La placa de circuito instalada en la parte trasera de la cama caliente con 5 conectores.
Cuándo usar
Si se cumplen simultáneamente las tres condiciones siguientes, o si existe daño físico evidente en el sensor, debe reemplazar el sensor:
-
Recibe un mensaje de error que indica: "La sensibilidad del sensor de fuerza de la cama caliente 1/2/3 es demasiado baja. La conexión eléctrica al sensor podría estar rota."
-
Ha seguido la guía de HMS para solucionar problemas, pero no ha resuelto el problema.
-
El equipo de servicio ha aprobado el reemplazo.
Herramientas y materiales requeridos
- Unidad de sensor nueva / Placa de interfaz piezo de cama caliente nueva
- Llave Allen H2.0 / H1.5
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Siga cuidadosamente los pasos descritos en esta guía para realizar el reemplazo. Asegúrese de que la máquina esté apagada antes de iniciar cualquier procedimiento de desmontaje o montaje.
Guía operativa
Utilizaremos el sensor 1 y la placa de interfaz piezo de cama caliente como ejemplos en esta guía de reemplazo, pero el proceso para reemplazar los otros 2 sensores y la otra placa de interfaz piezo de cama caliente es similar.
Paso 1 - Crear espacio para el reemplazo

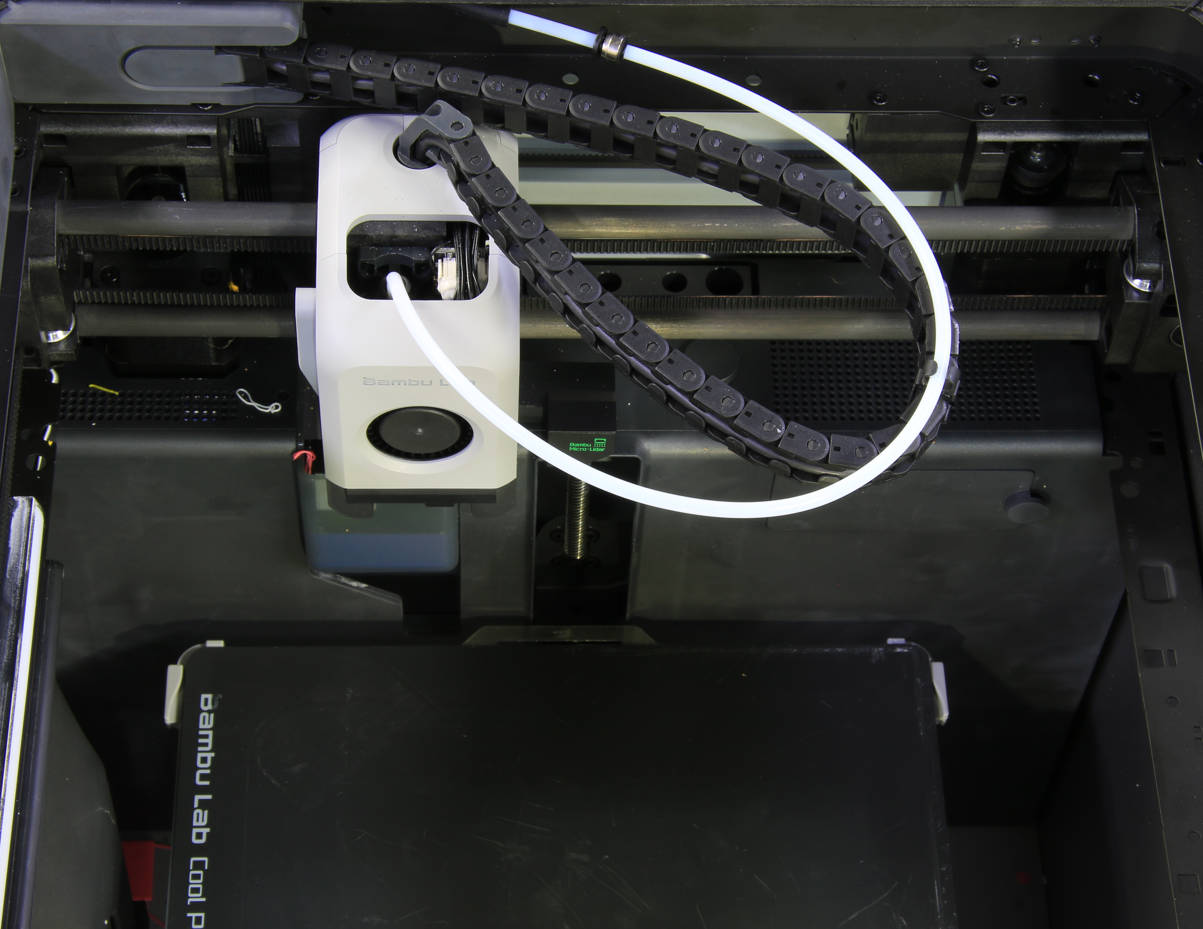

Encienda la impresora y navegue hasta el menú de movimiento en la pantalla LCD. Ajuste la posición Z de la cama caliente al centro. Una vez hecho, apague la impresora, retire la placa de vidrio superior y mueva el cabezal a la tolva de exceso.

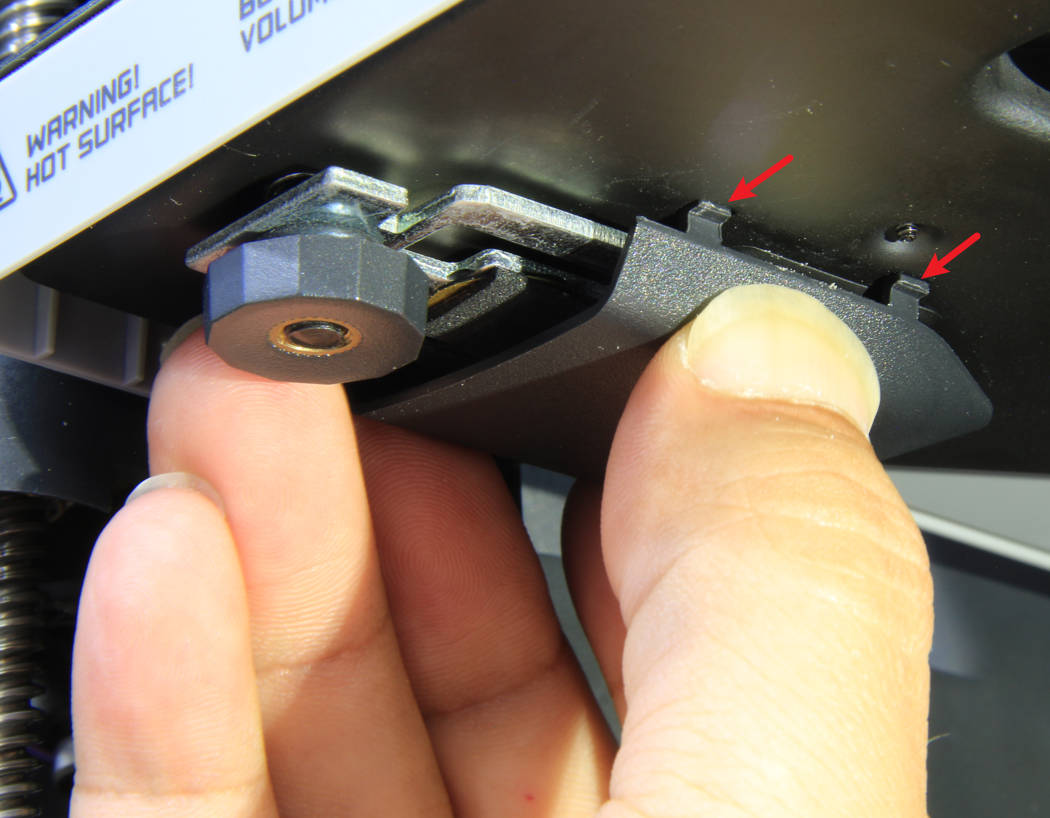

Paso 2 - Retirar la cubierta protectora
La cubierta protectora está asegurada por 4 hebillas. Desbloquee un lado primero, luego el otro, para retirarla.
Paso 3 - Retirar los tornillos de pretensión de la cama caliente

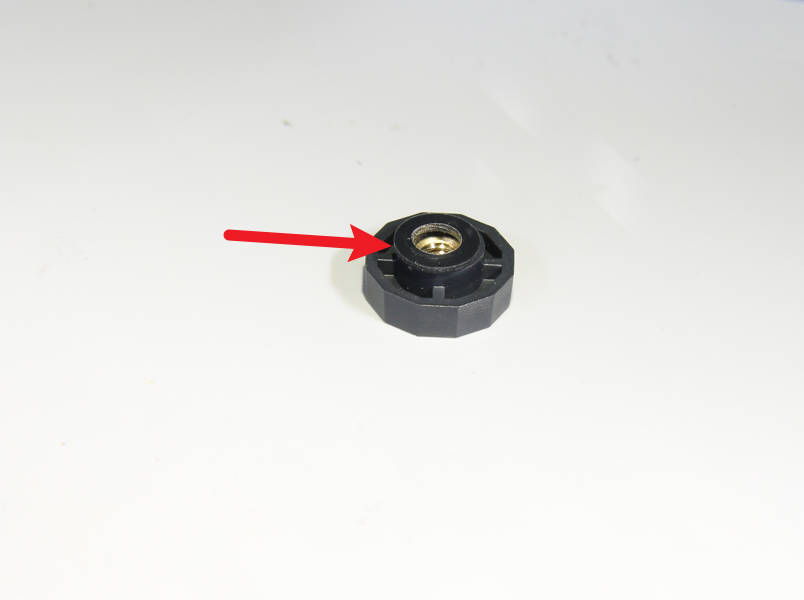

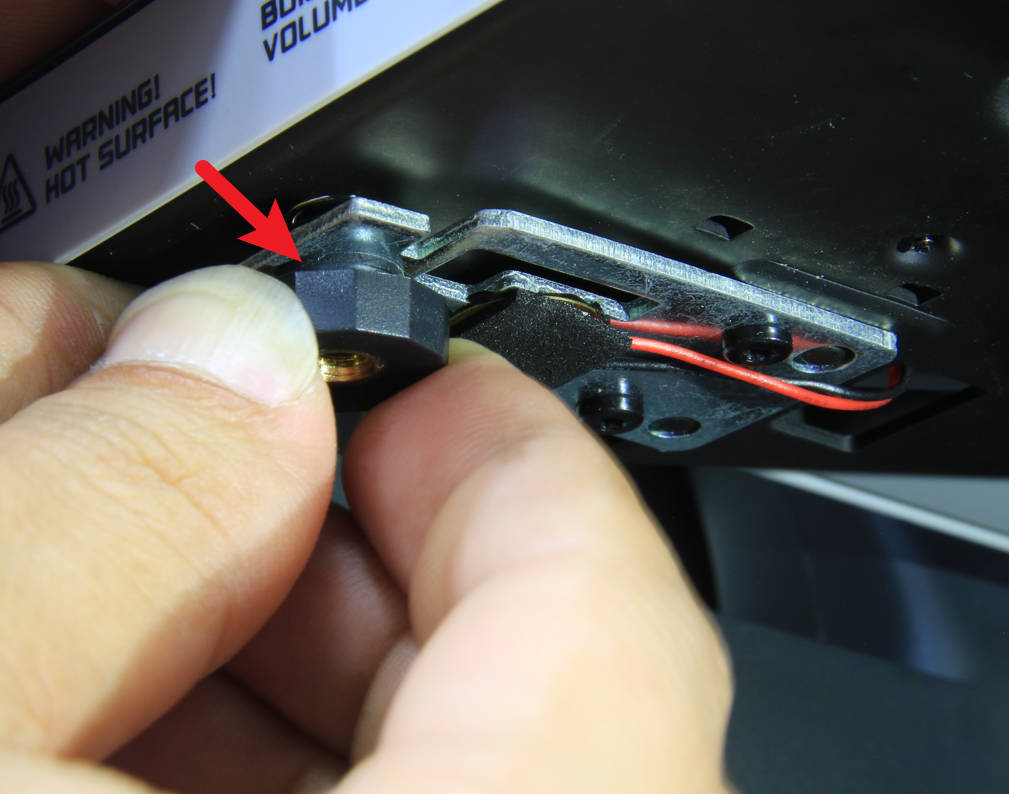

Desenrosque los 3 tornillos de pretensión para liberar la cama caliente del soporte metálico. Tenga en cuenta que cada tornillo también tiene un anillo de goma en la parte superior.

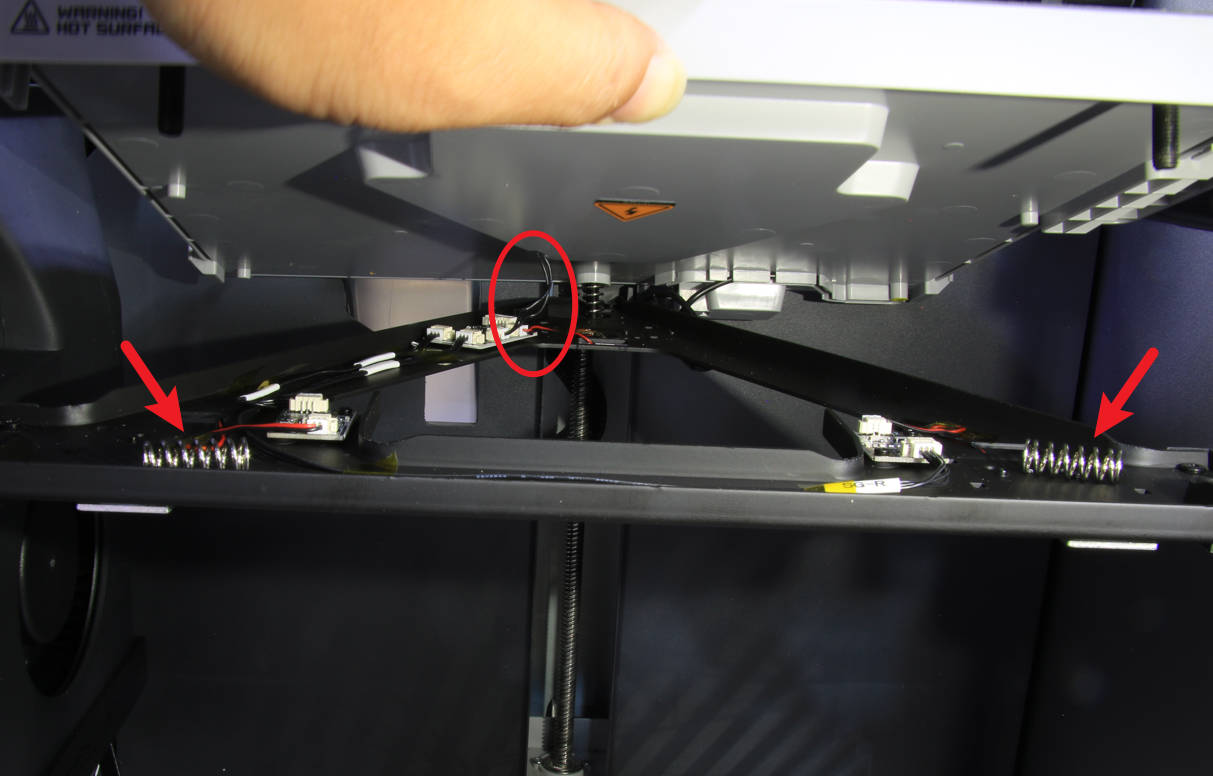

Paso 4 - Abrir y sostener temporalmente la cama caliente

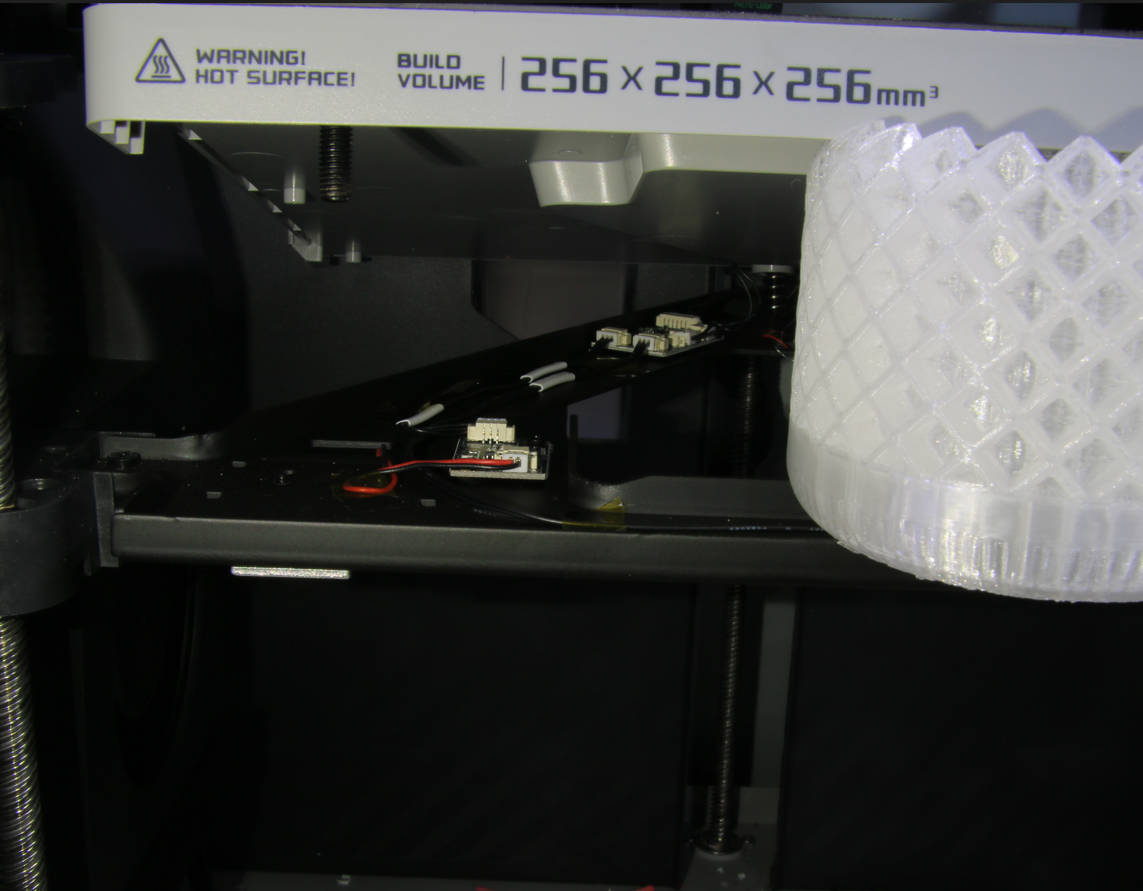

Abra la cama caliente con cuidado debido al cable interior y retire los resortes de pretensión sueltos. Para continuar con el procedimiento, sostenga temporalmente la cama caliente. Puede usar un bloque para sostener la parte superior de la cama caliente (véase la imagen a continuación).

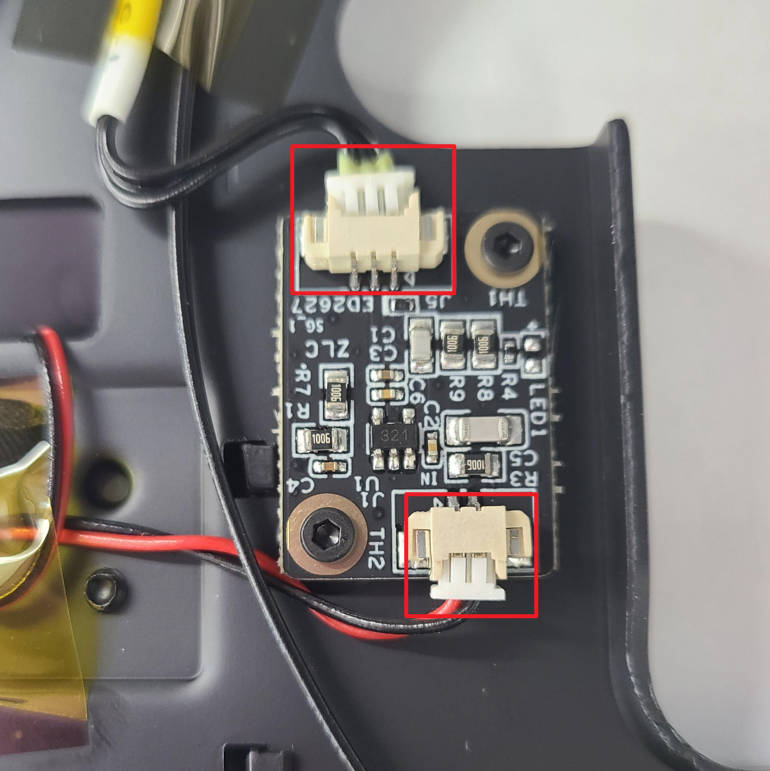

Paso 5 - Retirar la placa de interfaz piezo de cama caliente

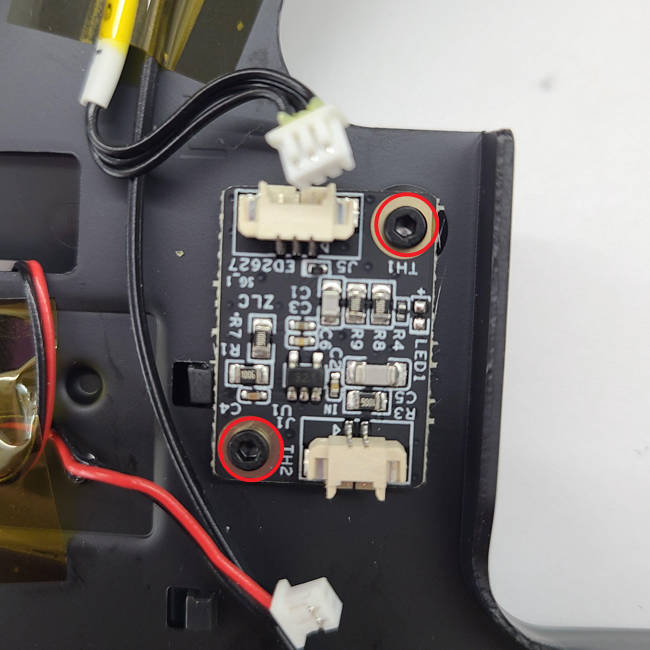

Ahora, desconecte los 2 cables conectados a la placa de interfaz piezo de cama caliente, luego retire los 2 tornillos y saque la placa.

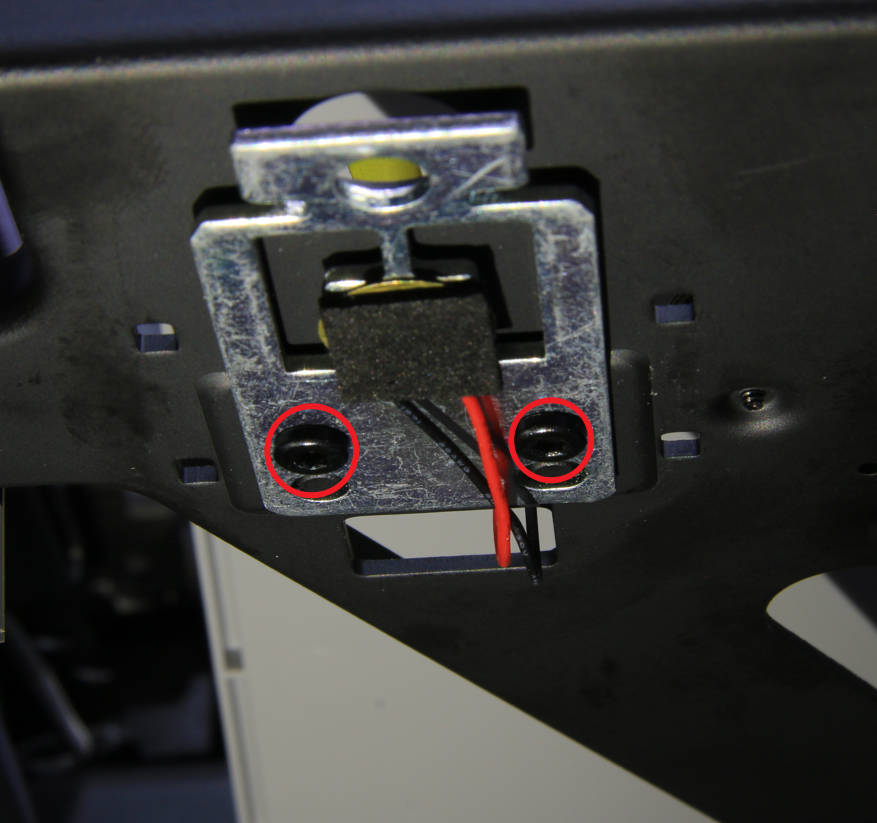

Paso 6 - Retirar la unidad del sensor
Desenrosque los 2 tornillos de la parte inferior y retire el sensor con su soporte.
Paso 7 - Instalar la unidad del sensor

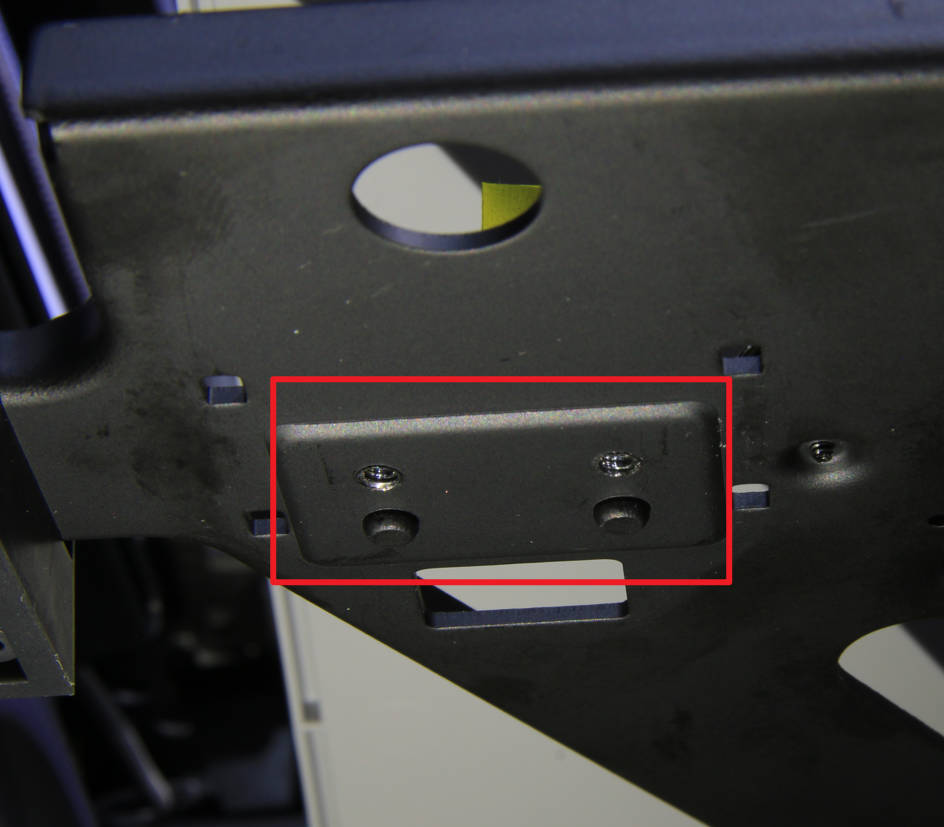

Prepare el nuevo sensor para su instalación. Tenga en cuenta que hay 2 postes límite para facilitar la instalación (véase la imagen a continuación). Fije el sensor en su lugar apretando los 2 tornillos.
Paso 8 - Instalar la placa de interfaz piezo de cama caliente
Instale la placa de interfaz piezo de cama caliente en el soporte, fije los 2 tornillos y conecte los 2 cables.
Paso 9 - Instalar los resortes de pretensión
Sostenga la parte superior de la cama caliente y retire el bloque de soporte que acaba de usar. Instale los resortes de pretensión en los tornillos de la cama uno por uno. En general, solo necesita instalar los dos resortes frontales, ya que el trasero no caerá.
Sostenga la parte superior de la cama caliente y retire el bloque de soporte. Proceda a instalar los resortes de pretensión en los tornillos de la cama uno por uno. Por lo general, solo necesita instalar los dos resortes frontales, ya que el trasero permanecerá en su lugar.
Paso 10 - Montar la cama caliente
Ahora puede cerrar la cama caliente y montarla junto con el soporte. Presione suavemente desde la parte superior de la cama caliente para asegurarse de que los tres pasadores puedan pasar por los agujeros del soporte del sensor.
Paso 11 - Bloquear los tornillos de pretensión

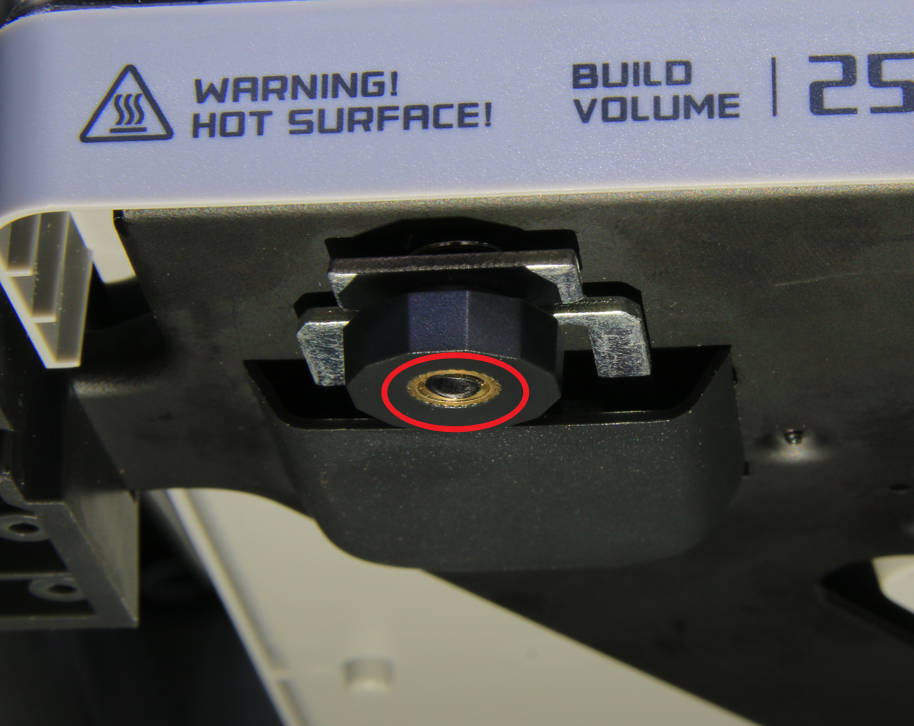

Coloque el anillo de goma en los 3 tornillos de pretensión y luego enrosque los tornillos de manera uniforme, un poco a la vez. NO bloquee los tornillos aún. Continúe enroscando los tornillos de manera uniforme hasta que los pasadores queden alineados con el fondo de los tornillos (véase la imagen a continuación).
Paso 12 - Instalar la cubierta protectora

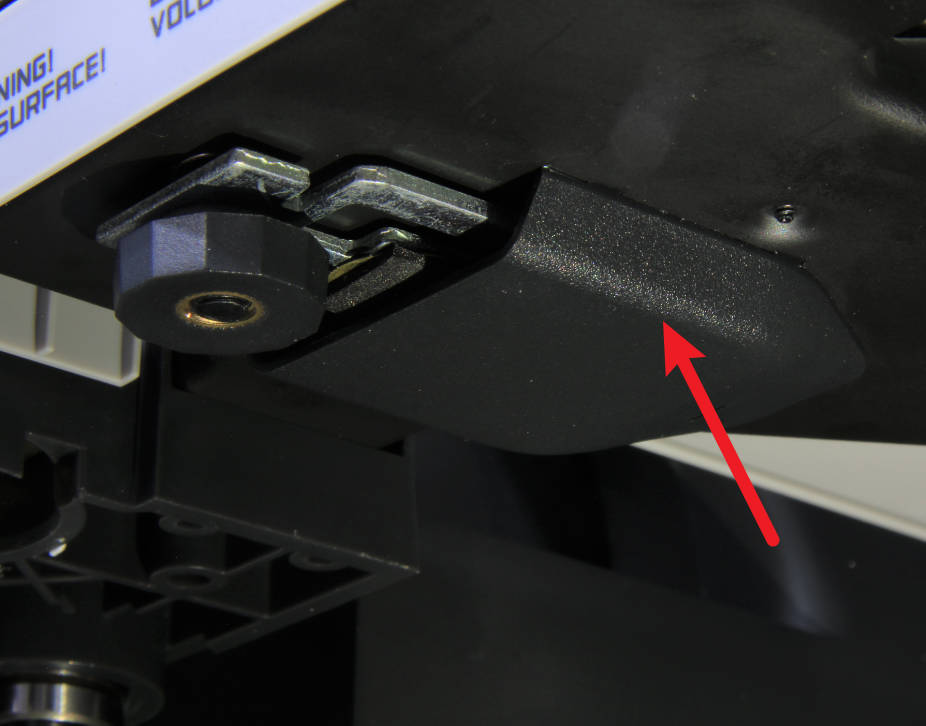

Ahora, reinstale la cubierta protectora. Al igual que en el proceso de retiro, comience instalando un lado primero y luego proceda al otro lado.
Cómo verificar la finalización/éxito
Conecte el cable de alimentación y encienda la impresora.

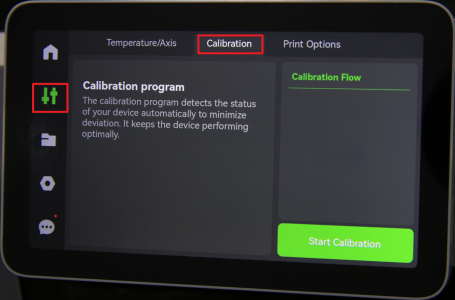

Asegúrese de que la cámara esté libre de impresiones o extrusiones en la cama. Navegue hasta el menú de configuración en la pantalla LCD, seleccione la pestaña de Calibración y presione "Iniciar Calibración".
Si todo procedió según lo esperado y no ocurrieron errores o advertencias durante la calibración, el reemplazo fue exitoso. De lo contrario, verifique las conexiones y vuelva a intentarlo. Si persisten los problemas, póngase en contacto con el equipo de servicio para obtener asistencia adicional.
