¿Qué es el marco principal del AMS

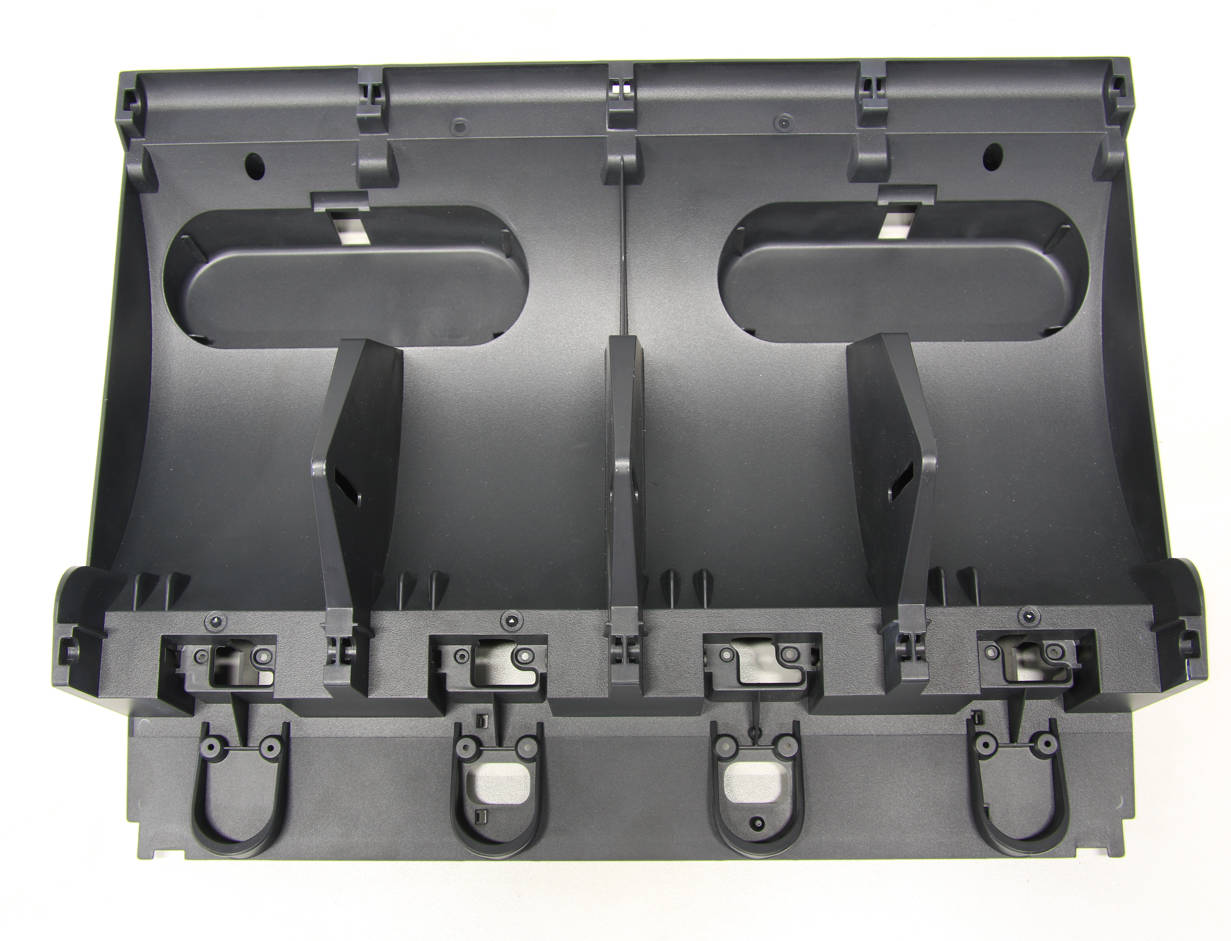

El marco principal del AMS es un soporte fundido para las partes ensambladas del AMS.
V3: Versión mejorada
Cuándo usarlo
Daño físico.
Herramientas y materiales necesarios
Marco principal del AMS nuevo, llave allen H2.0 y H1.5, pinzas.
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Desconectar la conexión del AMS con la impresora.
Guía de operación
Paso 1 - (Desmontaje) Retirar el tubo PTFE
Abra la cubierta del AMS, presione el botón en el hub de filamento y retire el tubo PTFE.
Paso 2 - Retirar el desecante

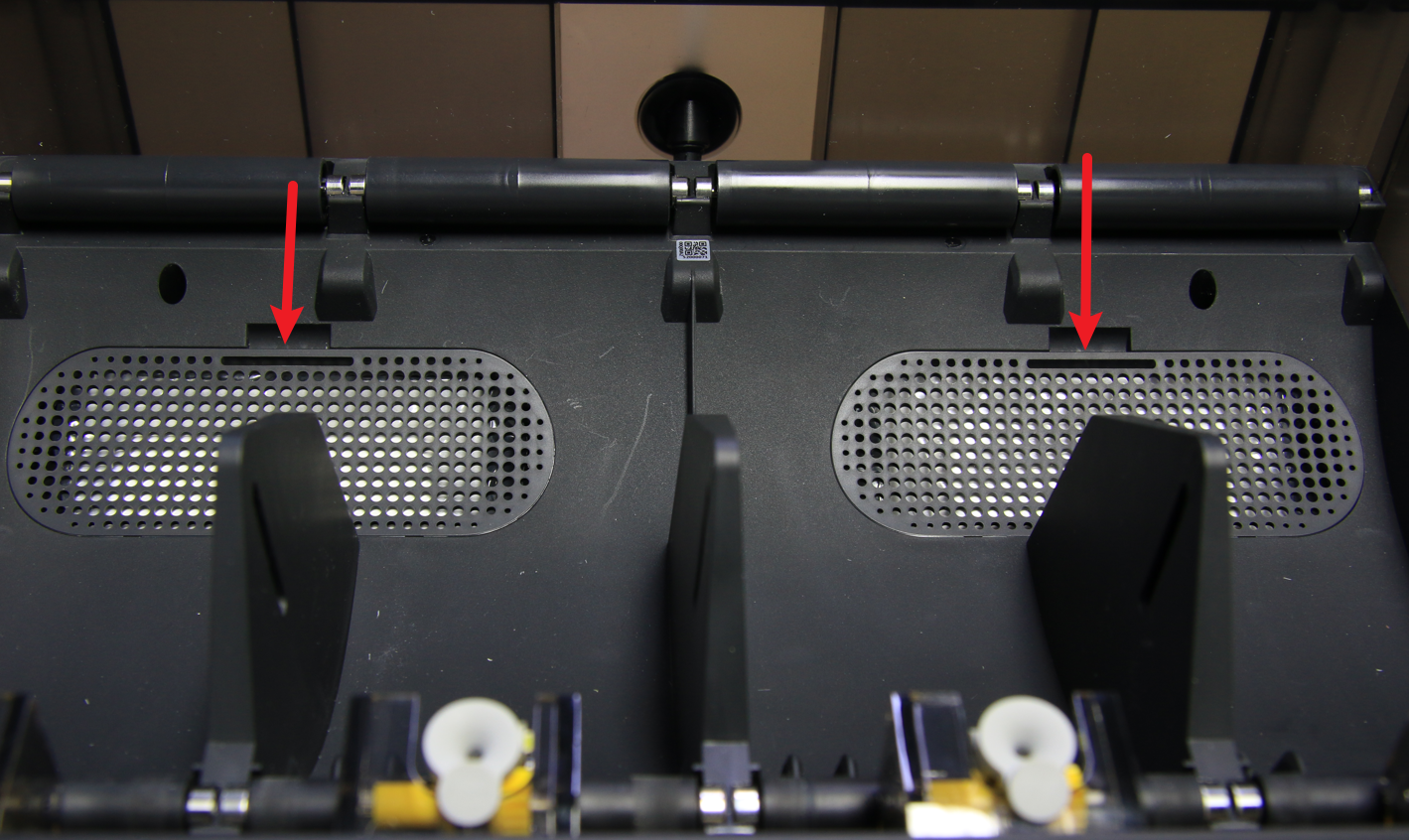

Retire las 2 cubiertas y retire el desecante.
Paso 3 - Retirar 2 tornillos

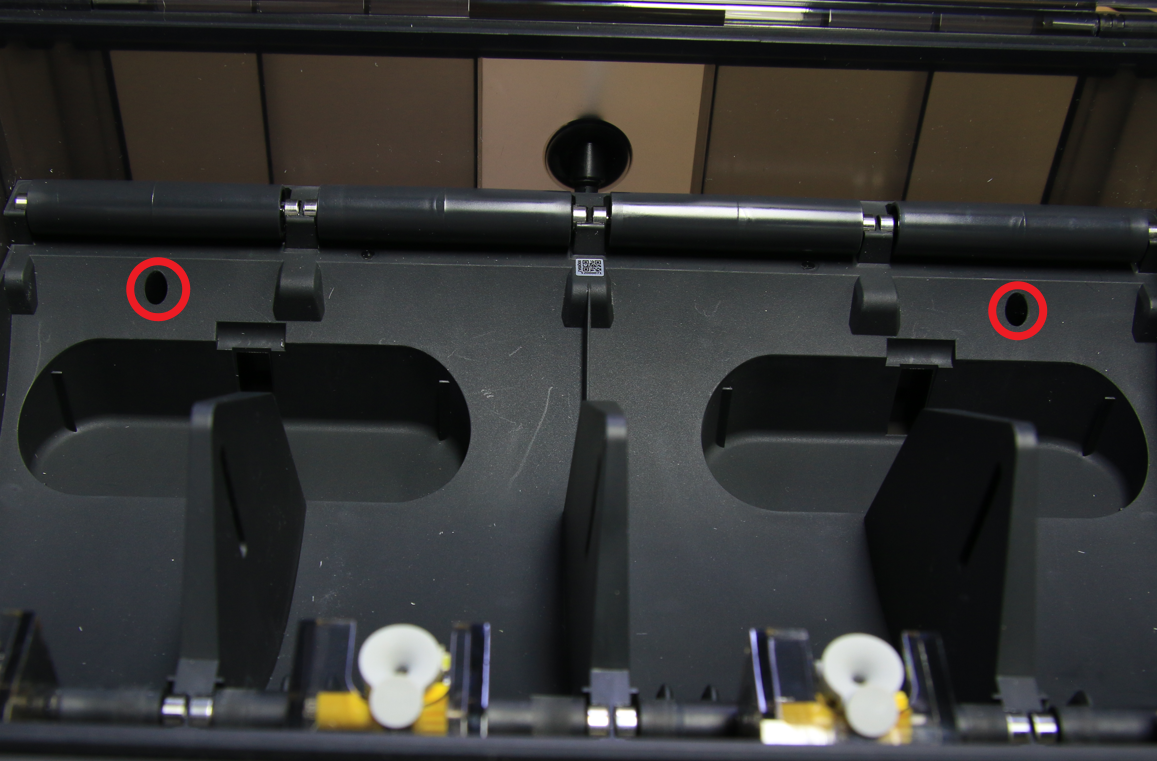

Retire los 2 tornillos que fijan el marco central.
Paso 4 - Retirar el módulo del marco central
Gire el marco central hacia arriba, desconecte el cable Bambu Bus y el cable de alimentación, y retire el módulo del marco central.
Paso 5 - Desconectar 11 cables
Desconecte todos los cables de los conectores en la placa principal. Marque las conexiones si es necesario o tome fotos de las conexiones.
Paso 6 - Retirar la placa principal
Retire 2 tornillos, desbloquee la placa principal de 4 abrazaderas y luego retire la placa principal.
Paso 7 - Retirar el hub de filamento
Presione los botones para desconectar los 4 tubos PTFE, libere los 3 cables de las abrazaderas, retire 4 tornillos y luego retire el hub de filamento.
Paso 8 - Retirar las unidades de manguito impulsor/impulsado
Retire las 4 unidades de manguito impulsado y las 4 unidades de manguito impulsor.
Paso 9 - Retirar 4 alimentadores de primera etapa
Retire 4 tornillos y luego presione ambos lados del alimentador de primera etapa, retire el alimentador de primera etapa. Realice la misma operación para retirar otros 3 alimentadores de primera etapa.
Paso 10 - Retirar las placas RFID
Use pinzas para limpiar el pegamento UV en las 2 placas RFID y luego retire las 2 placas RFID.
Paso 11 - (Montaje) Instalar las placas RFID
Instale las placas RFID en las 2 ranuras del marco principal y aplique algo de pegamento (pegamento UV, pegamento de fusión, etc.) para fijar las placas.
Paso 12 - Instalar los 4 alimentadores de primera etapa
Pase el tubo PTFE y el cable, instale el alimentador de primera etapa en el marco principal, fije el alimentador con 4 tornillos. Instale los otros 3 alimentadores de primera etapa, teniendo en cuenta que los dos alimentadores con tubos PTFE más largos están en posición externa.
Paso 13 - Instalar las unidades de manguito impulsor/impulsado
Instale las 4 unidades de manguito impulsor, prestando atención a la posición de los engranajes, y luego instale las 4 unidades de manguito impulsado.
Paso 14 - Instalar el hub de filamento
Instale el hub de filamento en el marco principal, fíjelo con 4 tornillos y luego conecte los 4 tubos PTFE.
Paso 15 - Organizar los cables

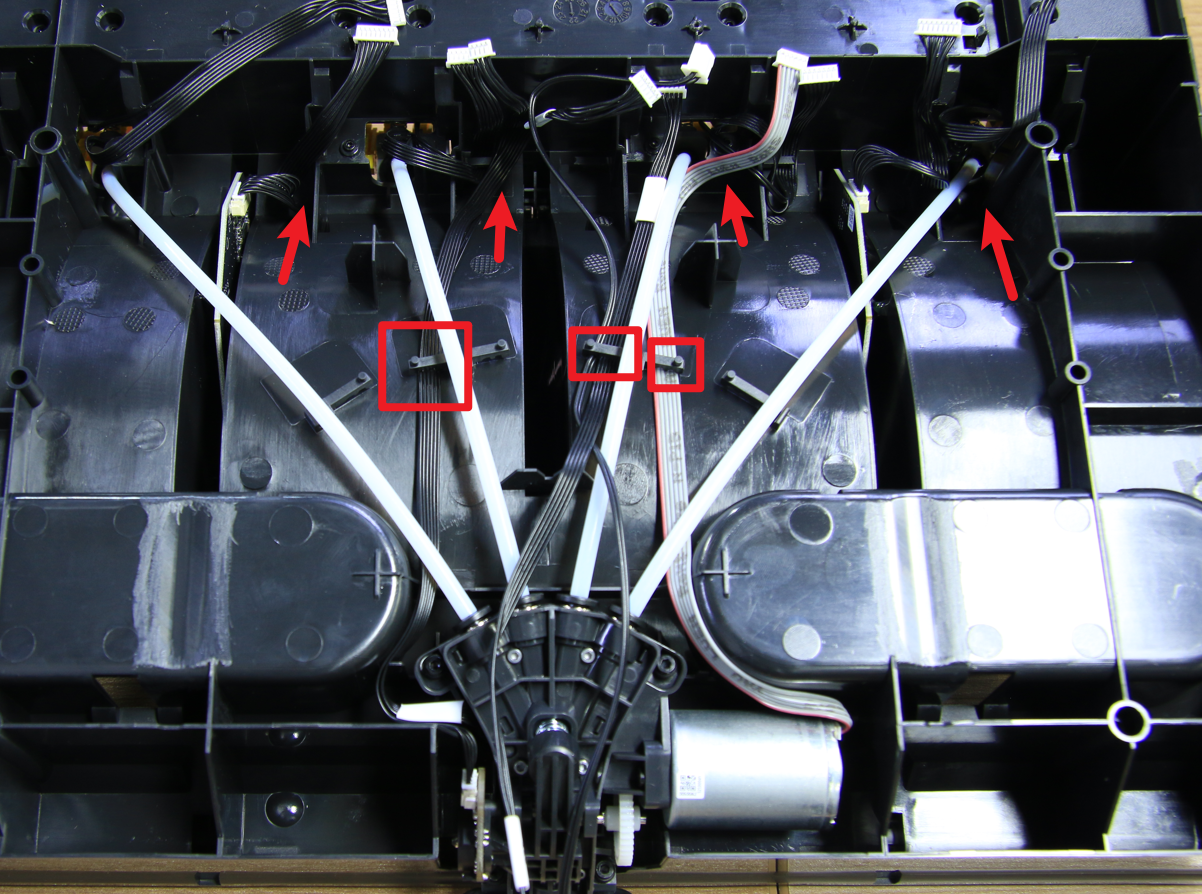

Organice los cables en las abrazaderas del marco principal.
Paso 16 - Instalar la placa principal
Instale la placa principal en el marco central, fíjela con las 4 abrazaderas y luego bloquee con 2 tornillos.
Paso 17 - Conectar 11 cables
Conecte los 11 cables, según las marcas o fotos tomadas antes de desconectar.
Paso 18 - Instalar el módulo del marco central
Coloque el marco central en la carcasa del AMS, conecte el cable Bambu Bus y el cable de alimentación.
Paso 19 - Bloquear con 2 tornillos
Coloque el marco central en su posición, bloquee con 2 tornillos.
Paso 20 - Instalar el desecante
Coloque el desecante y cierre las cubiertas.
Paso 21 - Conectar el tubo PTFE
Verifique el soporte del tubo y inserte el tubo PTFE. Intente retirarlo para asegurar que el tubo esté bien conectado.
Cómo verificar la finalización/éxito
- Conecte el AMS a la impresora y encienda, confirme que el menú del AMS esté activo.
- Verifique el número de serie (SN) y el firmware. El firmware y el SN deben mostrarse después de ingresar. Actualice el firmware si se encuentra una nueva versión.
- Cargar los filamentos en las 4 ranuras y confirmar que cada ranura funcione correctamente. Si carga los filamentos oficiales de Bambu Lab, la información de los filamentos será reconocida.
Si su AMS no es así, verificar las conexiones. Si aún no funciona correctamente, contactar al equipo de servicio de Bambu Lab para obtener asistencia adicional.
