Panel derecho (versión nueva)

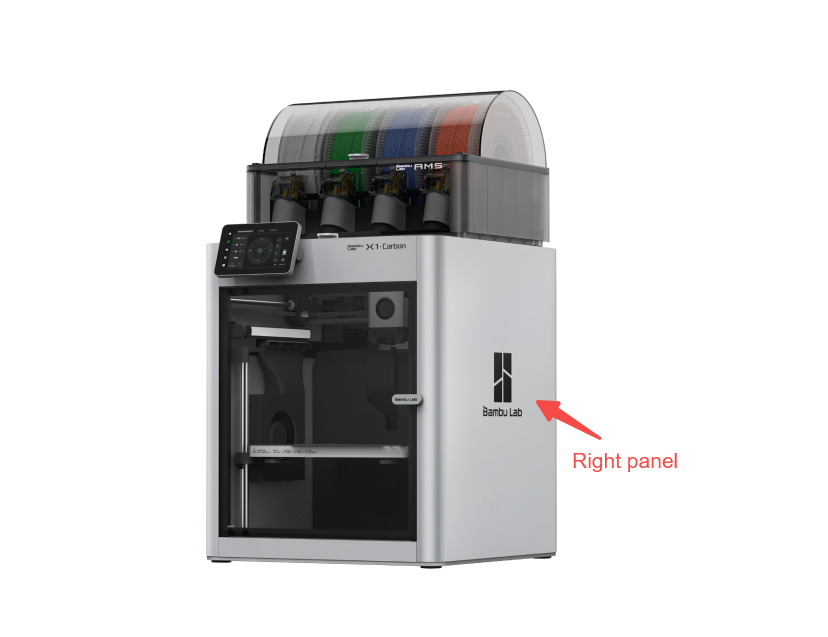

Frente a la puerta frontal de la impresora, la cubierta lateral derecha es el panel derecho. Además, debido a la mejora de la maniobrabilidad, la cantidad de tornillos que fijan el panel metálico derecho se ha reducido a solo 11.
¿Cuándo utilizar?
Existe deformación significativa o daño en el panel derecho.
Herramientas y materiales necesarios
- Panel derecho
- Llave Allen H2.0
Operación preliminar
Antes de reemplazar, apague la impresora. Si está conectado un AMS, retire primero el tubo PTFE y el buffer de filamento.
Guía de desmontaje

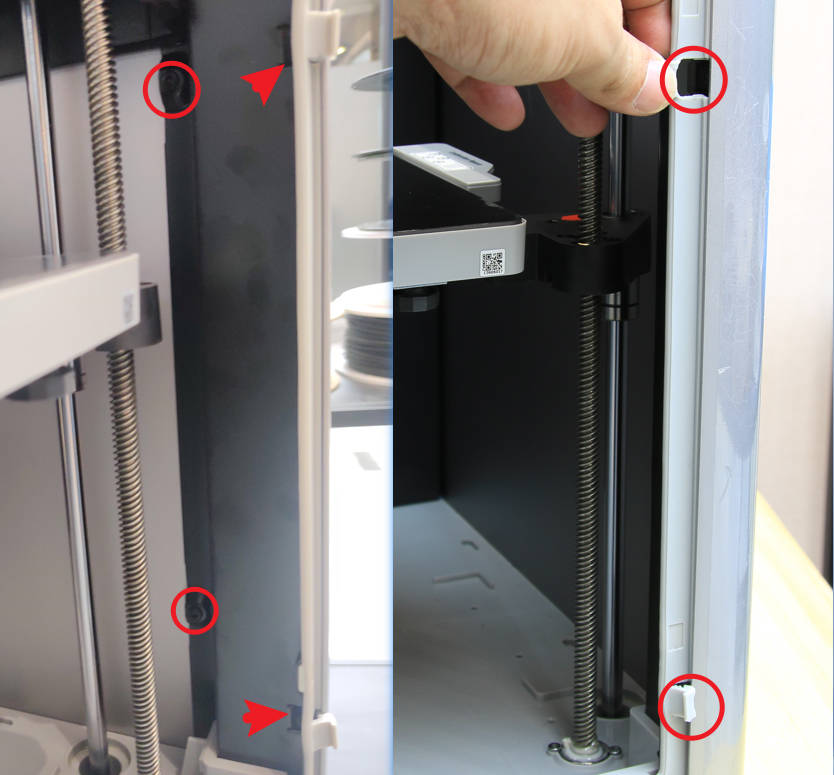

Paso 1 - Retirar los tornillos del pilar frontal
Retire la cubierta de vidrio, abra la puerta frontal y use una llave Allen H2.0 para retirar los 4 tornillos del pilar frontal.

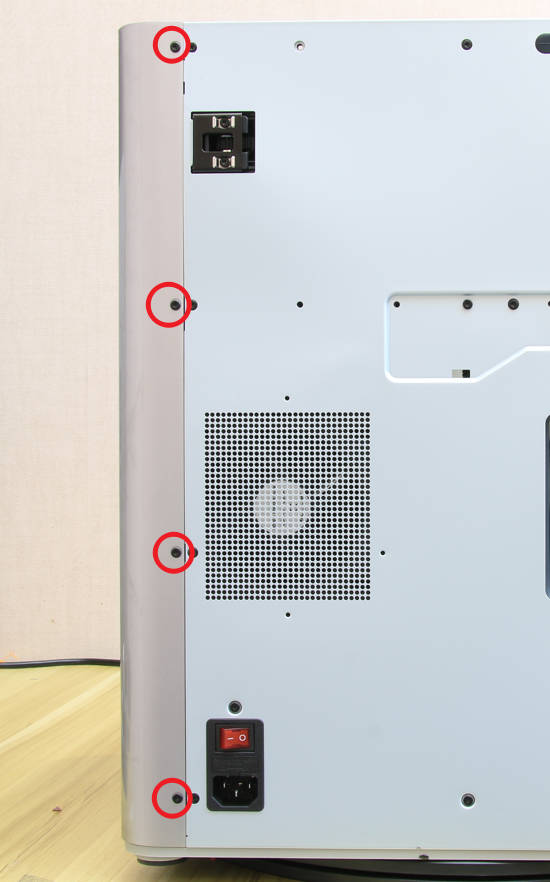

Paso 2 - Retirar los tornillos traseros
Use una llave Allen H2.0 para retirar los 4 tornillos en la parte trasera del panel.

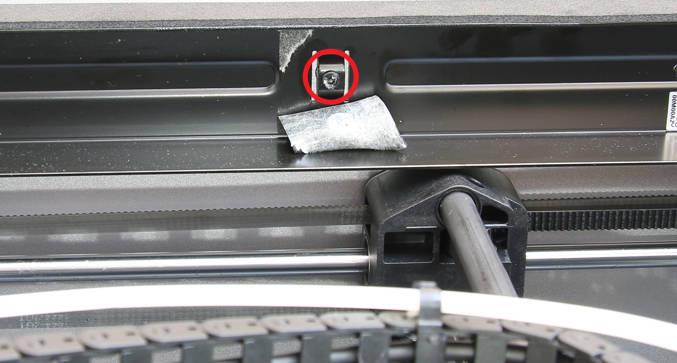

Paso 3 - Retirar el tornillo de la viga superior
Retire la almohadilla de EVA en el centro de la viga superior y retire 1 tornillo con una llave Allen H2.0.

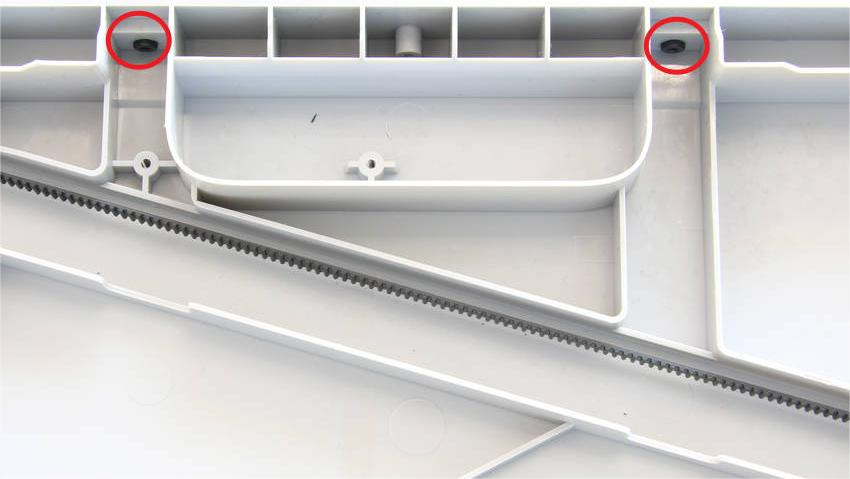

Paso 4 - Retirar los tornillos inferiores
Coloque la impresora de costado con el panel derecho hacia arriba y retire los 2 tornillos usando una llave Allen H2.0.

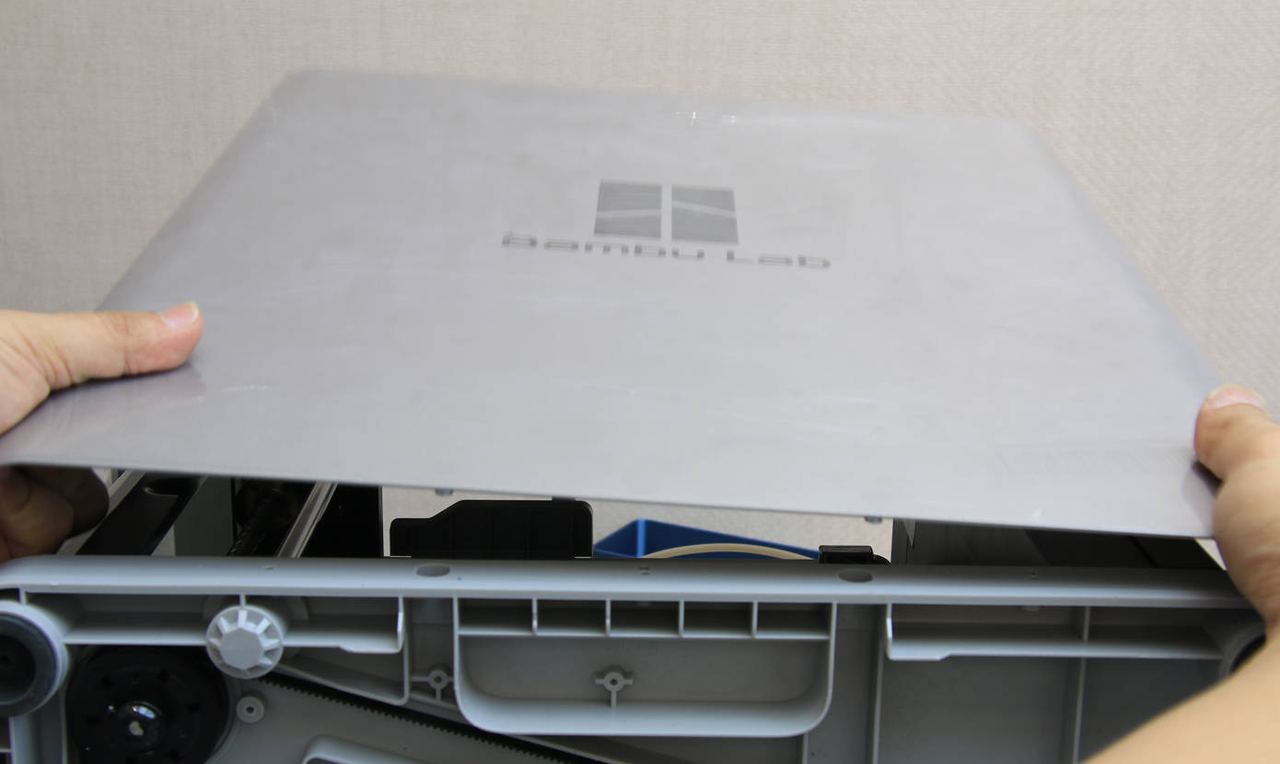

Paso 5 - Retirar el panel derecho
Una pequeña almohadilla de espuma está adherida en el área central superior del panel derecho para evitar ruido causado por el contacto con la viga derecha de la impresora. La parte posterior de la almohadilla está recubierta con adhesivo de doble cara, lo que crea cierta resistencia al retirar el panel derecho. Simplemente aplique fuerza moderada para separar el panel suavemente.
Guía de montaje

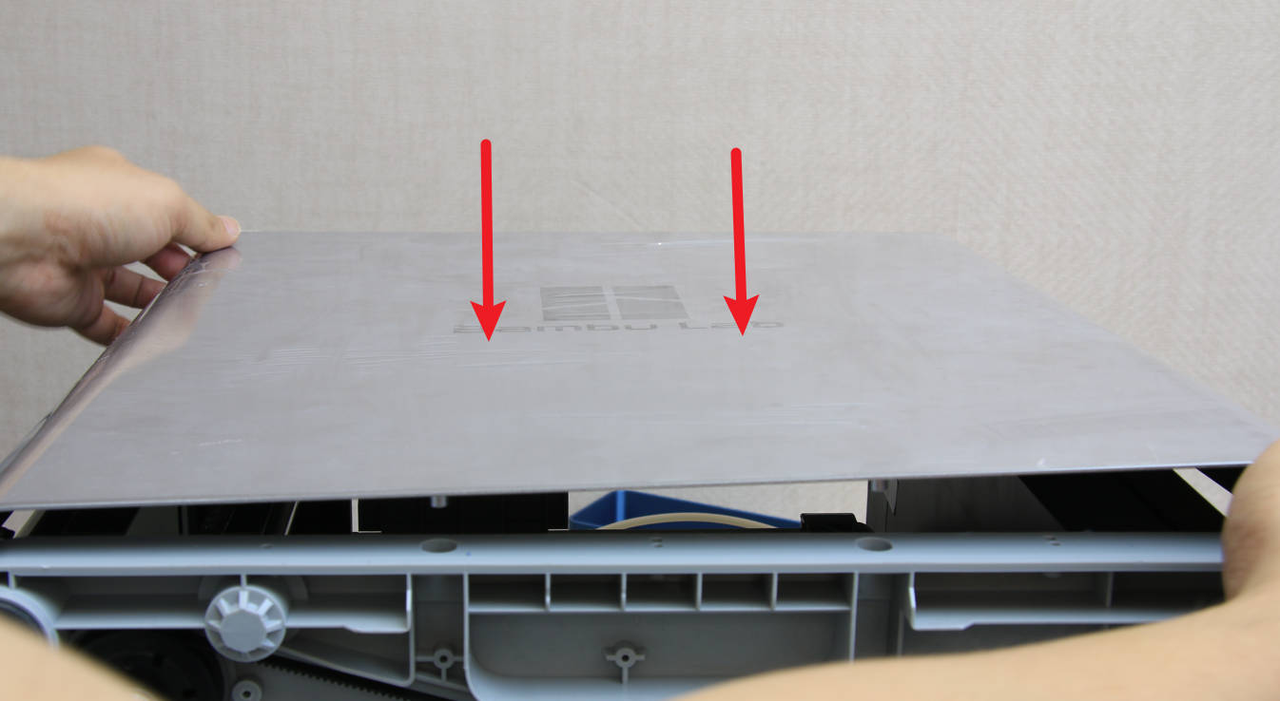

Paso 1 - Instalar el nuevo panel derecho
Instale el nuevo panel derecho en la impresora y asegúrese de que esté firmemente asentado.
Paso 2 - Apretar los tornillos inferiores
Aprete los 2 tornillos en la parte inferior y coloque la impresora en posición vertical.
Paso 3 - Apretar el tornillo de la viga superior
Instale un tornillo en el centro de la viga superior.
Paso 4 - Instalar los tornillos en la parte trasera del panel derecho
Instale los 4 tornillos en la parte trasera del panel derecho.
Verificación de funcionamiento
Inspeccione visualmente la apariencia y confirme que el panel derecho está instalado correctamente.
