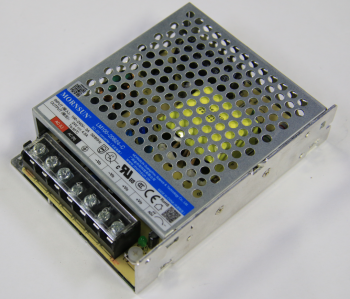

¿Qué es el módulo de alimentación?
El módulo de alimentación es un convertidor de corriente alterna a continua, con entrada variable de 100-240V y salida de 24V. Suministra energía a toda la impresora excepto a la cama caliente.
¿Cuándo utilizarlo?
Cuando esté seguro de que la fuente de alimentación no está funcionando o de que hay componentes quemados en la placa del módulo de alimentación.
Herramientas y materiales necesarios
- Módulo de alimentación nuevo
- Llave allen H1.5 y H2.0
- Destornillador Phillips.
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Apague la alimentación y desconecte el cable de alimentación de la toma de corriente.
Guía de desmontaje

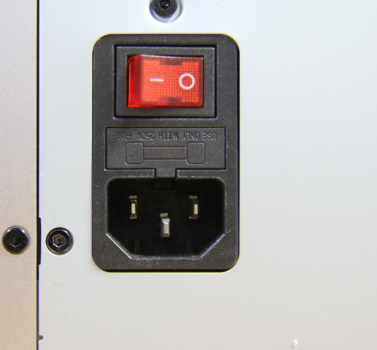

Paso 1 - Desconectar el cable de alimentación
Desconecte el cable de alimentación de la toma de corriente.
Paso 2 - Retirar los tornillos
NOTA: Este procedimiento implica muchos tornillos. Por favor, etiquete cada uno y agrúpelos en secciones separadas para evitar problemas.
Retire los 10 tornillos y 4 tornillos de la cubierta trasera mostrada en la imagen. Hay dos tipos de tornillos, así que manténgalos separados y recuerde dónde corresponden.
Paso 3 - Retirar la cubierta trasera
Retire la cubierta trasera, desbloqueando primero los portamanguitos de tensión de la izquierda y luego los de la derecha, para evitar atascos.
Paso 4 - Retirar el conducto de purga
Retire 2 tornillos y retire el conducto de purga.

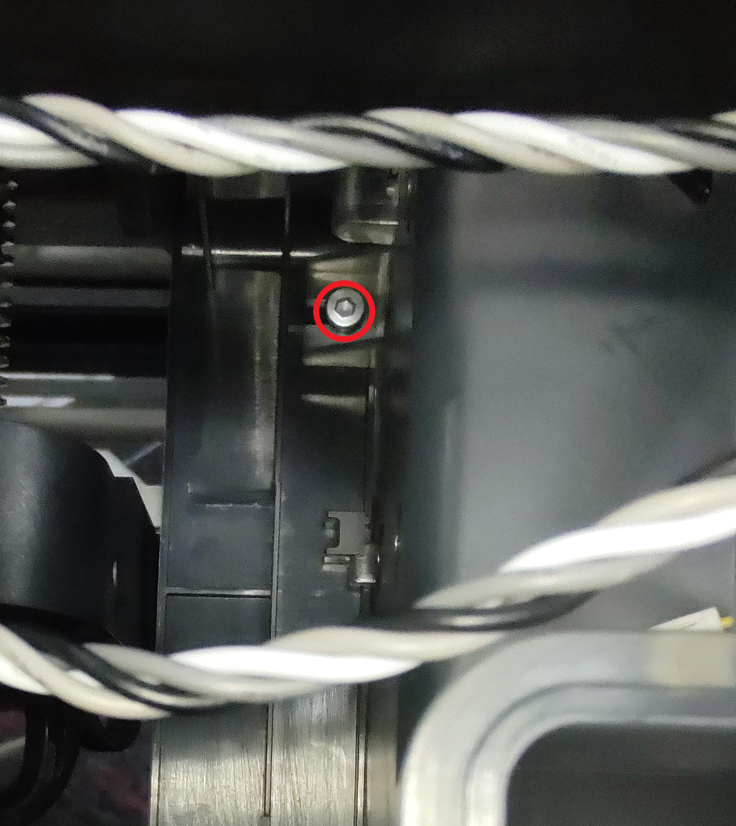

Nota: Nuestras impresoras más recientes incluyen un tornillo adicional en el lado izquierdo del conducto de purga, que se puede retirar utilizando una llave allen H2.0.

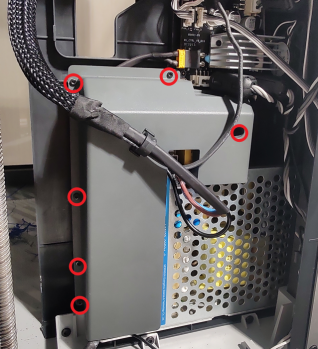

Paso 5 - Retirar la cubierta protectora
Retire 6 tornillos, mueva la cubierta protectora del módulo de alimentación hacia un lado y desconecte el cable de alimentación de la cama caliente.

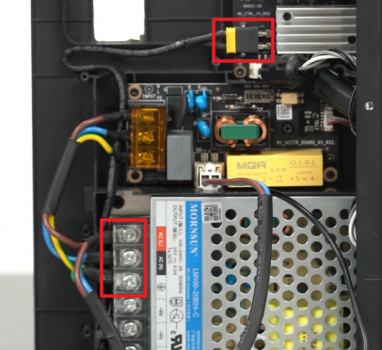

Paso 6 - Desconectar cables
Abra la cubierta de interfaz, afloje los 3 tornillos para retirar los 3 cables y desconecte el cable de alimentación de la placa MC.
Paso 7 - Retirar el módulo de alimentación
Retire 2 tornillos y luego retire el módulo de alimentación.
Paso 8 - Desconectar el cable de alimentación de la placa MC
Afloje los 2 tornillos mostrados y luego retire el cable de alimentación de la placa MC.

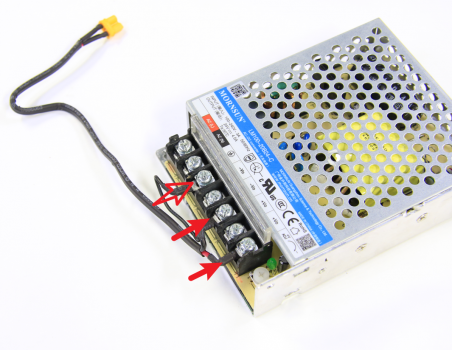

Paso 9 - (Montaje) Conectar el cable de alimentación de la placa MC
Conecte el cable de alimentación de la placa MC al módulo de alimentación, fije 2 tornillos (1 tornillo mantenga flojo).
Guía de montaje
Paso 1 - Instalar la placa de alimentación
Instale el módulo de placa de alimentación en el blindaje interno, fije con 2 tornillos (1 tornillo con cable de tierra).
Paso 2 - Conectar cables
Conecte los 3 cables, cierre la cubierta de interfaz y conecte el cable de alimentación al conector de la placa MC. Conecte el cable de alimentación de la cama caliente.
Paso 3 - Instalar la cubierta protectora
Instale la cubierta protectora del módulo de alimentación y fije con 6 tornillos.
Paso 4 - Instalar el conducto de purga
Instale el conducto de purga, prestando atención a las bisagras en ambos lados, fije con 2 (o 3) tornillos.
Paso 5 - Instalar la cubierta trasera
Pase primero el soporte de tubo y el portamanguito de tensión del lado derecho para instalar la cubierta trasera.
Paso 6 - Fijar tornillos
Vuelva a colocar la cubierta trasera. Tenga en cuenta los diferentes tipos de tornillos utilizados (10 y 4, como se muestra a continuación).
Cómo verificar la finalización/éxito
Conecte el cable de alimentación y encienda la impresora. Operación de la pantalla LCD y comience una autoprueba. Si no ocurren errores, la sustitución es completa y exitosa.
De lo contrario, verifique todas las conexiones e inténtelo nuevamente. Si los problemas persisten, contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y proporcionaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
