¿Qué es

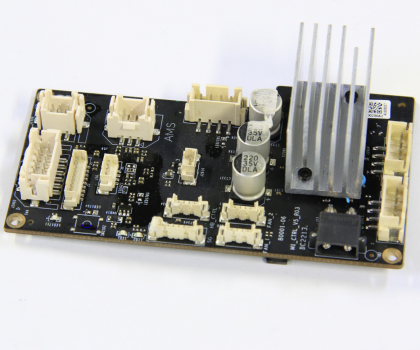

MC significa Controlador de Máquina, que es la unidad que controla todos los componentes móviles de la impresora.
Cuándo usar esta guía
La placa debe reemplazarse en caso de fallo donde la máquina no funcione mecánicamente debido a daños físicos o sobrecalentamiento de la placa. En algunos casos, se necesitará el archivo de registro para determinar si algún problema proviene de la placa MC.
Herramientas y materiales necesarios
- Placa MC nueva
- Llave Allen H1.5 y H2.0
- Pinzas
- Secador de pelo
- Pegamento de silicona
Advertencia de seguridad y estado de la máquina antes de comenzar
Antes de comenzar el proceso de esta guía, asegúrese de que la máquina esté apagada y que se hayan retirado el AMS, el tubo PTFE y el buffer de filamento.
Guía de operación
Paso 1 - (Desmontaje) Retirar los tornillos
Afloje los tornillos en la parte trasera de la impresora según se marca a continuación. En total hay 14 tornillos que aflojar, 10 en la primera imagen y 4 en la segunda imagen como se muestra.
Paso 2 - Retirar la cubierta trasera
Para retirar la cubierta trasera, primero tire del lado izquierdo para evitar que el puerto de tensión de la correa interfiera, seguido del lado derecho. Empuje la salida del tubo PTFE hacia adentro para liberarla de la cubierta.
Paso 3 - Retirar el conducto de purga excedente
Afloje los tornillos ubicados en cada lado del conducto de purga excedente. Una vez hecho, retire el conducto de purga. Algunas impresoras tienen tres tornillos para fijar el conducto de purga excedente, mientras que otras solo tienen dos; consulte su situación específica.
Nota: Para algunas versiones, los cables de la cama caliente están fijados en la parte inferior del conducto de purga excedente con una hebilla, no use demasiada fuerza al retirar el conducto de purga.
Caso de dos tornillos:
Caso de tres tornillos:
Paso 4 - Desconectar cables
NOTA: Antes de proceder con este paso, se recomienda marcar todos los cables y tomar fotos para recordar su ubicación al conectarlos a la nueva placa MC.
Desconecte todos los cables de la placa MC.
Se debe usar un secador de pelo para calentar suavemente y ablandar el pegamento de silicona alrededor de los conectores, como el cable de la cama caliente, para facilitar su retiro.
Paso 5 - Retirar la placa MC
Afloje los 4 tornillos que sujetan la placa MC y luego retire la placa.
Nota: El tornillo de la esquina inferior derecha también sujeta el conector "tierra".
Paso 6 - (Montaje) Instalar la placa MC
Coloque la nueva placa MC en la misma ubicación y orientación que la anterior y use los 4 tornillos para instalarla. Recuerde conectar el cable "tierra" al tornillo de la esquina inferior derecha.
Paso 7 - Conectar los cables
Conecte todos los cables a la placa MC consultando las fotos o las marcas realizadas en la etapa de desmontaje. En el cable de la cama caliente, coloque una pequeña cantidad de pegamento de silicona para fijarlo y espere 30 minutos para que se seque completamente.
Paso 8 - Instalar el conducto de purga excedente
Instale el conducto de purga excedente deslizándolo en su posición, prestando atención a las pestañas salientes en ambos lados del conducto. Finalmente, fíjelo con 2 tornillos en cada lado superior del conducto.
Paso 9 - Instalar la cubierta trasera
Primero pase el soporte del tubo y luego fije el lado derecho de la cubierta trasera pasando por el tensor de correa derecho, como se muestra a continuación, seguido del tensor de correa izquierdo.
Paso 10 - Fijar tornillos
Vuelva a colocar el panel trasero. Tenga en cuenta los diferentes tipos de tornillos (10 y 4) utilizados según se señaló anteriormente.
Cómo verificar la finalización/éxito
Comprobar las luces indicadoras en la placa de control
Estado normal: la placa MC parpadea rojo cada 5 segundos
Antes de apretar todos los tornillos, puede instalar temporalmente o dejar sin cubierta (con precaución de seguridad eléctrica y operando con la alimentación desconectada). Luego encienda para verificar si las luces indicadoras funcionan normalmente. Si las luces son normales, apriete los tornillos para evitar rehacer el trabajo.
https://public-cdn.bblmw.com/wiki/video/X1-MC.mp4
Si la luz indicadora de la placa MC no parpadea cada 5 segundos (por ejemplo, cada 30 segundos), verifique si el cable USB-C está conectado correctamente.
Nota: La letra "A" y el saliente deben enfrentar hacia afuera.
Conectar el cable de alimentación y verificar.
Conecte el cable de alimentación y encienda la alimentación.

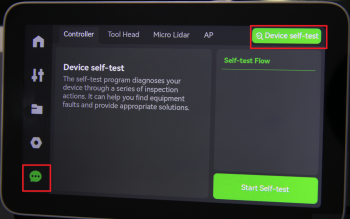

Para X1 y X1-C (sin AMS), ejecute una prueba de autodiagnóstico del dispositivo como se muestra a continuación. Si no hay errores, el reemplazo fue exitoso.

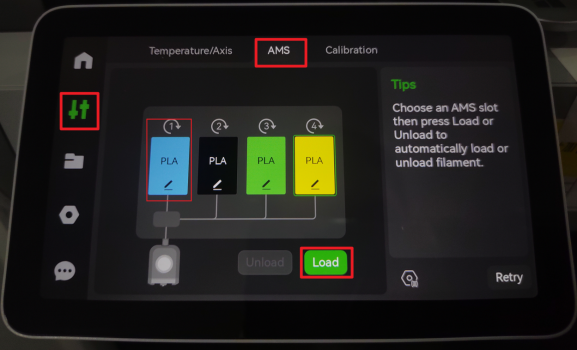

Para X1-C combo (con AMS), también debe instalar el buffer del AMS, conectar el AMS y ejecutar el procedimiento de carga de filamento en el menú de la pantalla. Si no hay errores, el reemplazo fue exitoso.
Si encuentra algún problema, retroceda sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si persisten los problemas, contacte al equipo de servicio para obtener asistencia adicional.
