¿Qué es
El conjunto de rueda de extrusión activa del AMS es un conjunto de engranajes en el hub de filamento del AMS que impulsa directamente el filamento.
Cuándo usarlo
Cuando el filamento está atascado y se detiene en el hub de filamento, o se observan desgastes evidentes y muescas en el filamento.
Herramientas y materiales necesarios
- Conjunto de rueda de extrusión activa del AMS nuevo
- Llaves Allen H2.0 y H1.5
Advertencia de seguridad y estado de la máquina antes de comenzar
Apague el interruptor de alimentación de la impresora y desconecte la conexión del AMS a la impresora.
Guía de operación
Paso 1 - Desconectar el tubo PTFE
Abra la cubierta del AMS, presione el botón en el hub de filamento y extraiga el tubo PTFE.

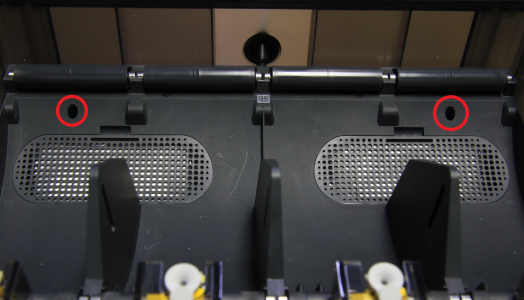

Paso 2 - (Desmontaje) Retirar 2 tornillos
Retire los 2 tornillos y gire el marco central hacia arriba. Puede presionar el botón en el hub de filamento para evitar que se atasque.

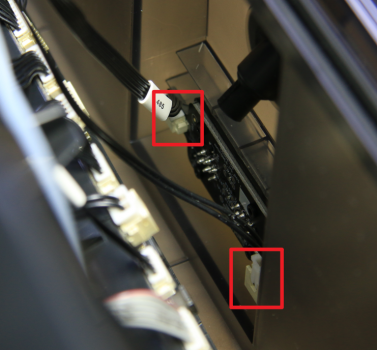

Paso 3 - Desconectar 2 cables
Desconecte el cable Bambu Bus y el cable de alimentación, y retire el módulo del marco central.

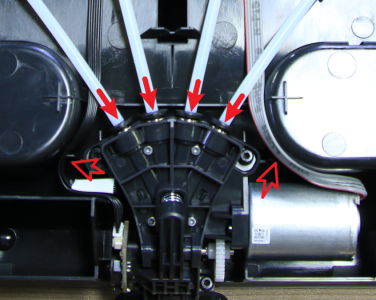

Paso 4 - Desconectar los 4 tubos PTFE
Aplaste los acopladores plásticos para desconectar los 4 tubos PTFE.

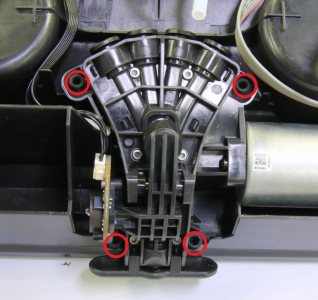

Paso 5 - Desbloquear el hub de filamento
Retire los 4 tornillos y gire el conjunto del hub de filamento.

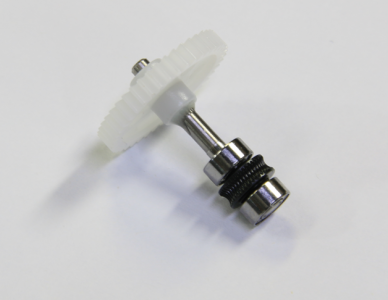

Paso 6 - Retirar la unidad de engranaje de impulsión
Desenrosque los 4 tornillos, retire la cubierta protectora y el conjunto de rueda de extrusión activa del AMS.
Paso 7 - (Montaje) Instalar el nuevo conjunto de rueda de extrusión activa del AMS
Instale el nuevo conjunto de rueda de extrusión activa del AMS y la cubierta protectora en el hub de filamento, y asegure la cubierta con los 4 tornillos.
Paso 8 - Instalar el hub de filamento
Instale el módulo del hub de filamento en el marco central y asegure con los 4 tornillos.
Paso 9 - Conectar los 4 tubos PTFE
Organice los cables y conecte los 4 tubos PTFE.
Paso 10 - Conectar 2 cables
Coloque el marco central en la carcasa del AMS, conecte el cable Bambu Bus y el cable de alimentación.
Paso 11 - Instalar el marco central y asegurar con 2 tornillos
Coloque el marco central en su posición y asegure con 2 tornillos.
Paso 12 - Conectar el tubo PTFE
Verifique el soporte del tubo y inserte el tubo PTFE, intente extraerlo para asegurar que esté conectado correctamente.
Cómo verificar la finalización/éxito

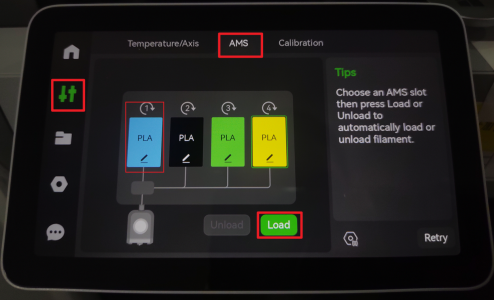

Conecte el AMS a la impresora y encienda. Cargue el filamento en el AMS y haga clic en "Cargar" en la pantalla para iniciar la carga del filamento.
Si el proceso de carga funciona correctamente, la sustitución se ha completado con éxito.
De lo contrario, verifique las conexiones de los cables y los tubos de filamento. Si no se encuentran errores y sigue funcionando incorrectamente, contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.
