¿Qué es
El cable de conexión de pantalla es un cable flexible que conecta la placa principal AP y el módulo de pantalla LCD (pantalla de alta resolución).
Cuándo usarlo

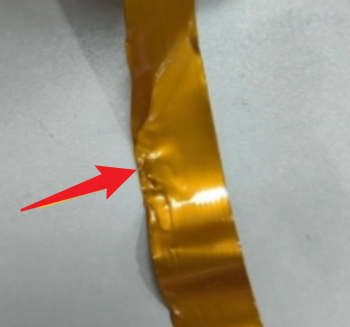

El cable de conexión de pantalla está roto (versión antigua mostrada), o el conector está deformado o roto.
Herramientas y materiales necesarios
- Cable de conexión de pantalla nuevo
- Llave allen H2.0
- Secador de pelo
- Pegamento de silicona
Solo para referencia
Advertencia de seguridad y estado de la máquina antes de comenzar
Siga los pasos del guía para realizar el reemplazo, apague la impresora durante el desmontaje y montaje.
Guía de operación
Paso 1 - Apague
Apague la impresora, retire la placa de vidrio.
Paso 2 - Retire el módulo de pantalla LCD
Presione para liberar la hebilla y empuje la pantalla hacia la derecha para desbloquearla, luego desconecte el cable de conexión de pantalla para retirar el módulo de pantalla.
Paso 3 - Abra la cubierta de la placa AP

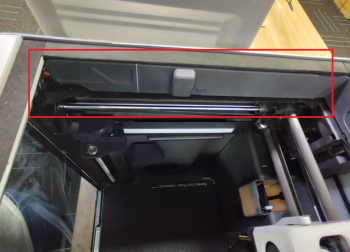

Abra la cubierta de la placa AP como se muestra en las imágenes a continuación.
Paso 4 - Desconecte los cables

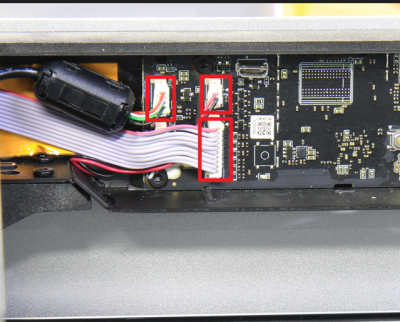

Use el secador de pelo para calentar el pegamento de silicona en los conectores, luego desconecte el cable de cámara, el cable LED de cámara y el cable de la placa de botones.
Paso 5 - Retire el cable de conexión de pantalla
Retire la cinta fijadora transparente, retire el cable de conexión de pantalla a través del agujero cuadrado.
Paso 6 - Desbloquee la placa AP
Retire 5 tornillos como se muestra en la imagen y separe la placa principal AP de la cámara.
Paso 7 - Desconecte el cable de conexión de pantalla

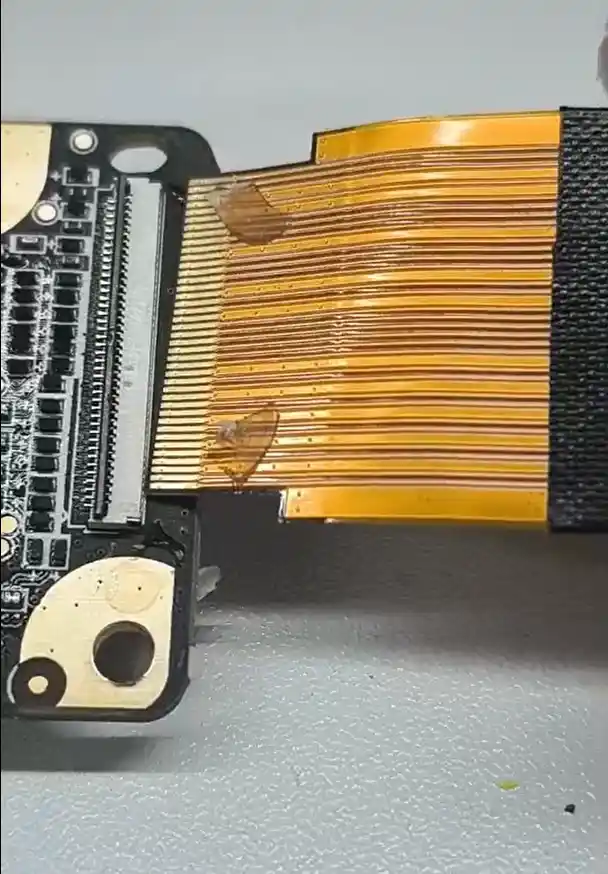

Caliente el pegamento con un secador de pelo, desbloquee el conector y retire el cable de conexión de pantalla, limpie el pegamento.
Paso 8 - Conecte el cable de conexión de pantalla
Conecte el cable de conexión de pantalla a la placa principal AP.
NOTA: Preste atención a la dirección del cable de conexión de pantalla, las patas de conexión deben enfrentar hacia arriba como se muestra en las imágenes a continuación.
Paso 9 - Aplicar pegamento o cinta

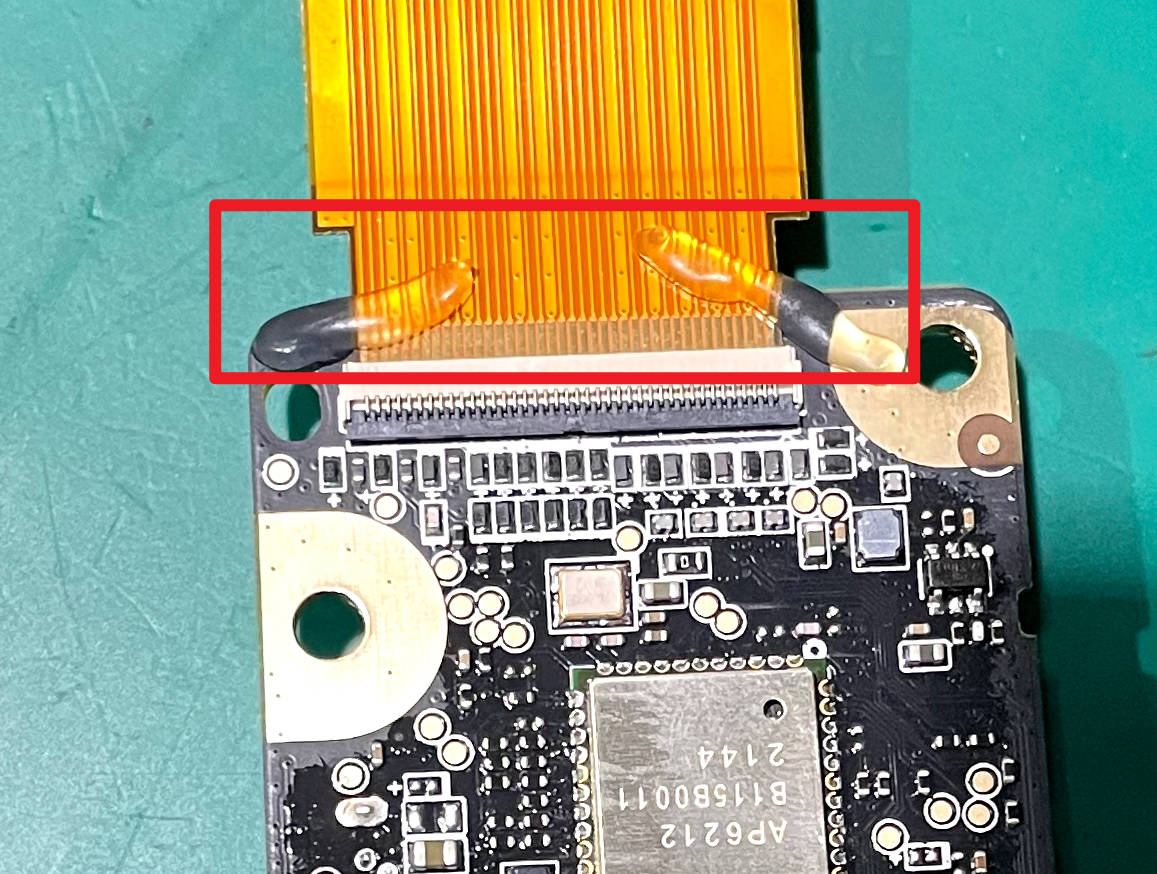

Aplique pegamento en el conector, o puede usar una cinta fuerte para cubrir el conector, para evitar que el cable de conexión de pantalla pierda conexión durante el montaje.
Paso 10 - Instale la placa AP
(Después de que el pegamento se solidifique) Alinee las ranuras y el bloque de límite para instalar la placa AP, fije con 5 tornillos.
Paso 11 - Conecte los cables
Conecte el cable de la placa de botones, el cable LED y el cable de cámara, aplique silicona en los 3 conectores, deje reposar durante al menos 30 minutos.
Paso 12 - Pase el FPC
Doble el FPC de conexión y páselo a través del agujero cuadrado, organice los cables y fije con la cinta transparente.
Paso 13 - Instale el módulo de pantalla
Conecte el cable de conexión de pantalla al conector del display, retraje el cable de conexión de pantalla para ajustar la longitud y monte el módulo de pantalla, empuje el módulo de pantalla hacia la izquierda para instalarlo en su lugar.
Paso 14 - Cierre la cubierta de la placa AP
Cierre la cubierta de la placa AP, instale la placa de vidrio.
Cómo verificar la finalización/éxito
Encienda la impresora. Si la pantalla LCD se enciende y muestra sin errores, y al tocar la pantalla la respuesta táctil es normal, entonces el reemplazo se completó con éxito.
De lo contrario, verifique las conexiones y repita. Si los problemas persisten, contacte al equipo de servicio de Bambu Lab para obtener asistencia adicional.
