Cómo reemplazar el extrusor de la impresora 3D Bambu Lab X1
Herramientas y materiales necesarios
- Llave Allen H1.5 + H2
- Extrusor de repuesto de Bambu Lab
- Pegamento de silicona (opcional)
Solo para referencia
Advertencia de seguridad y estado de la máquina antes de comenzar
Apague la impresora antes de realizar cualquier trabajo de mantenimiento.
Guía de operación

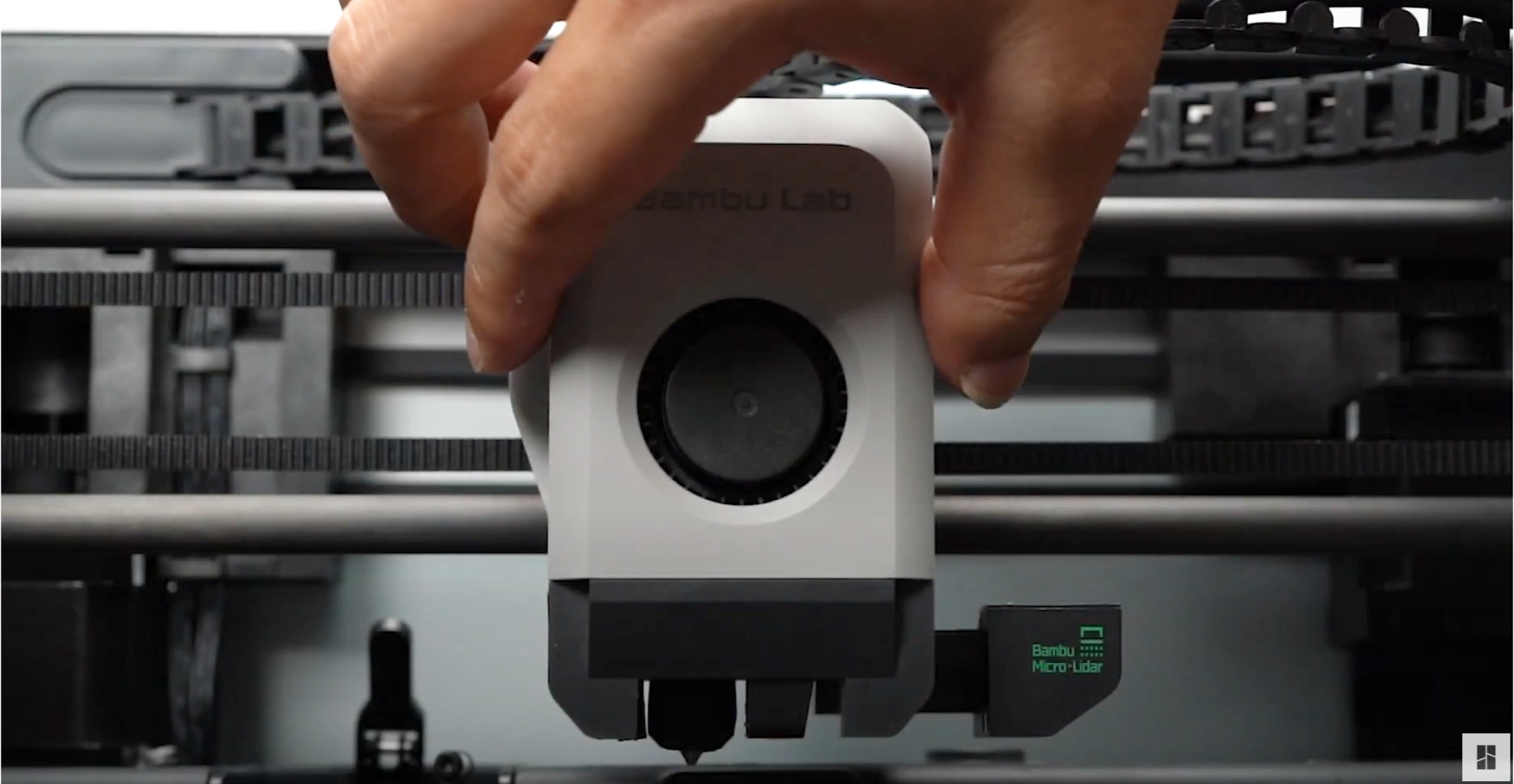

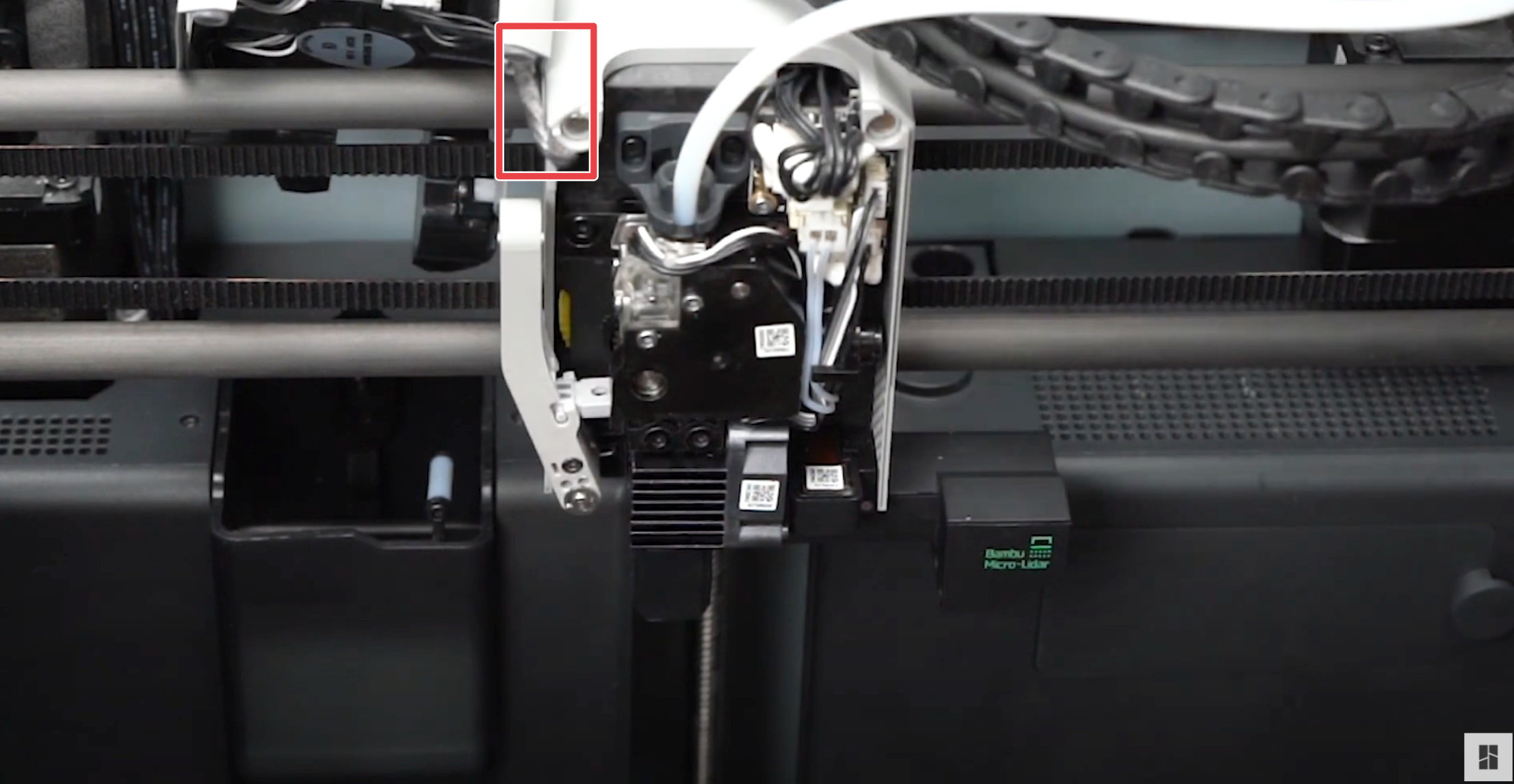

Paso 1 - Abrir el ensamblaje de la cubierta frontal
Apague la impresora y separe el ensamblaje de la cubierta frontal del cabezal. Puede apoyar el ensamblaje de la cubierta frontal en las varillas de carbono. Tenga cuidado de no dañar los cables.

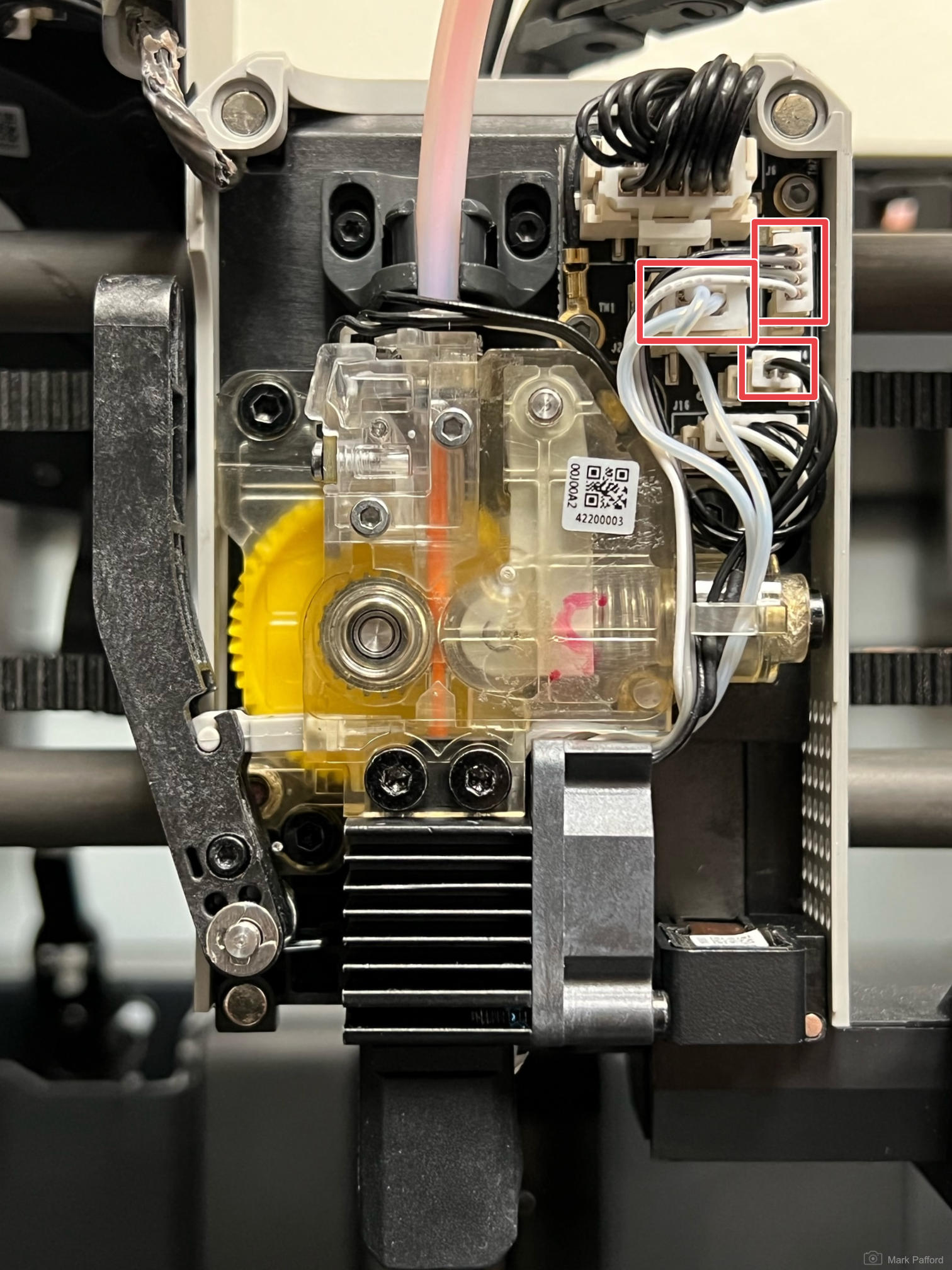

Paso 2 - Retirar los conectores
Desconecte los tres conectores mostrados en la imagen del PCB, sin tirar de los cables. Tenga cuidado al realizar este paso.

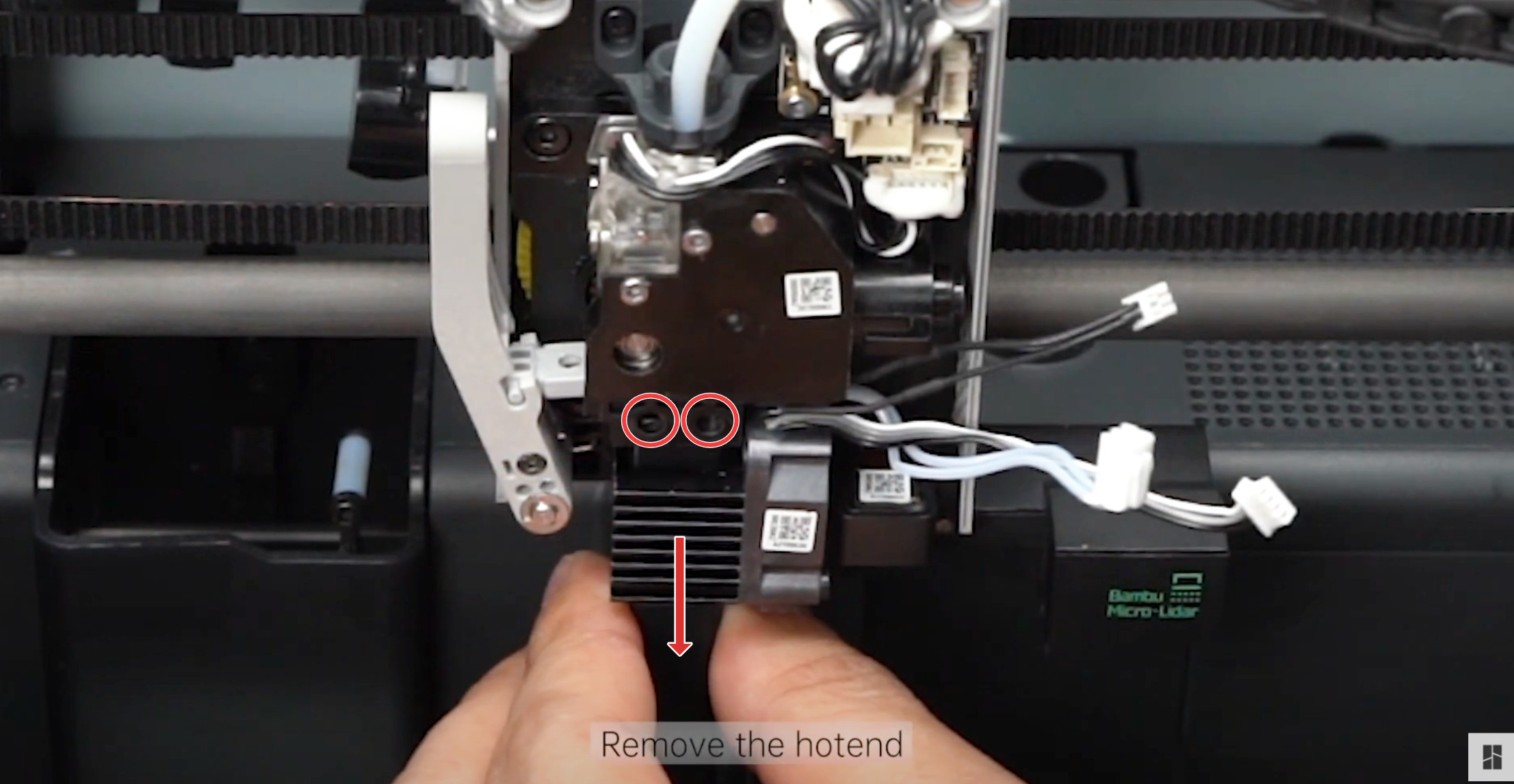

Paso 3 - Retirar el hotend
Utilice una llave Allen H2 para aflojar y retirar los dos tornillos del hotend; una vez retirados completamente, retire el hotend del cabezal tirando suavemente.

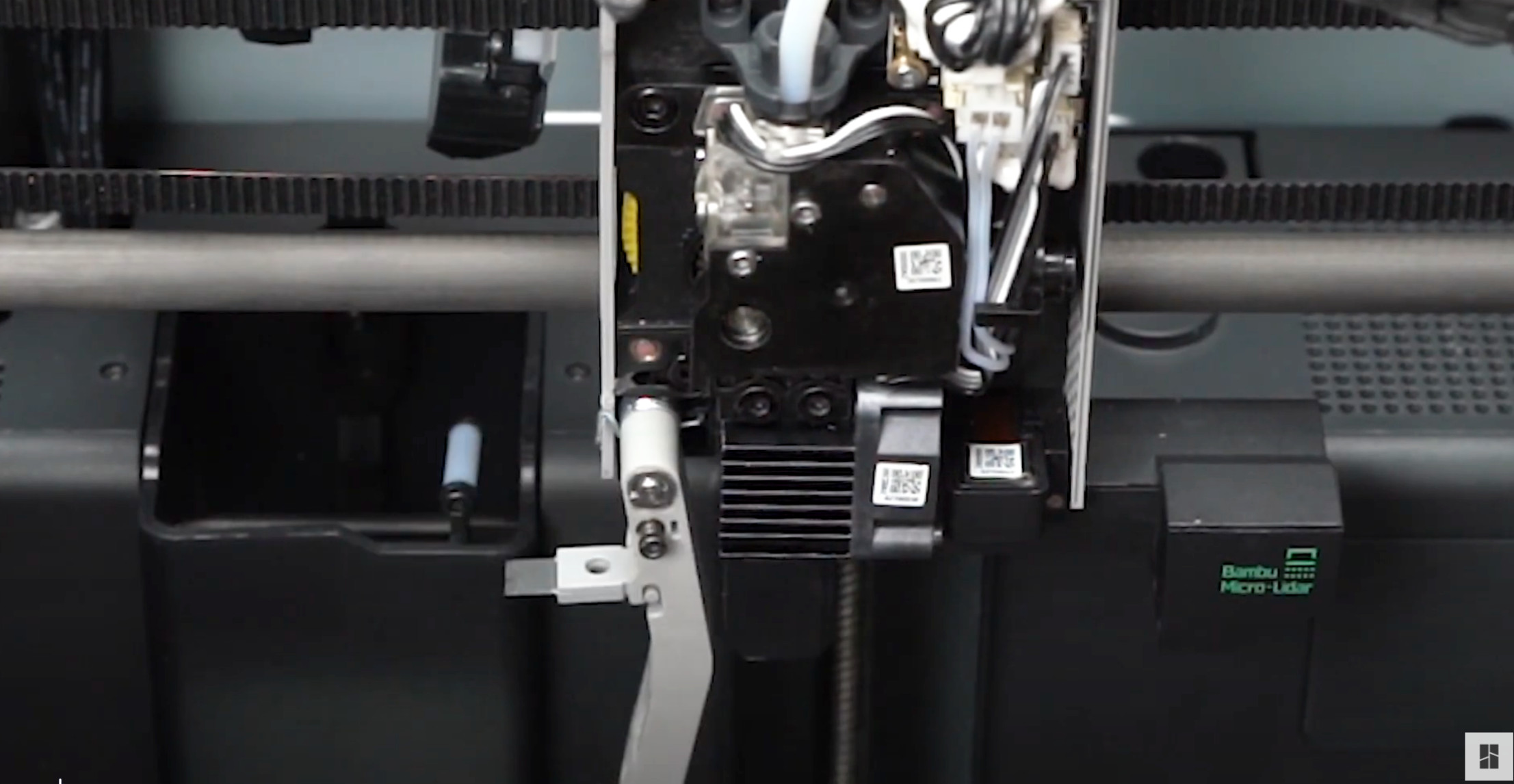

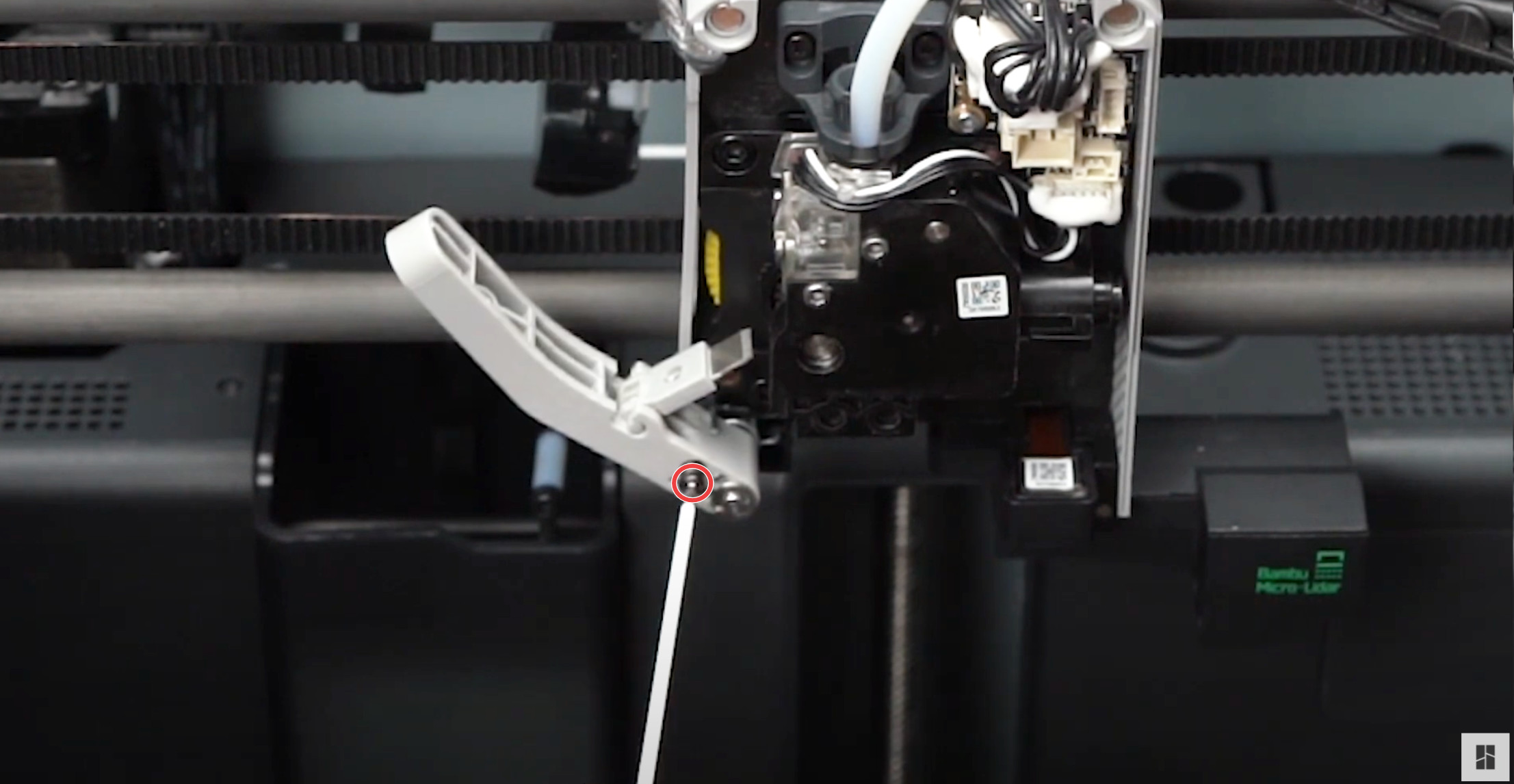

Paso 4 - Aflojar la palanca del cortador de filamento.
Utilice una llave Allen H1.5 para aflojar el tornillo de la palanca del cortador, permitiendo que gire hasta un ángulo de 180°. No es necesario retirar completamente el tornillo de la palanca.

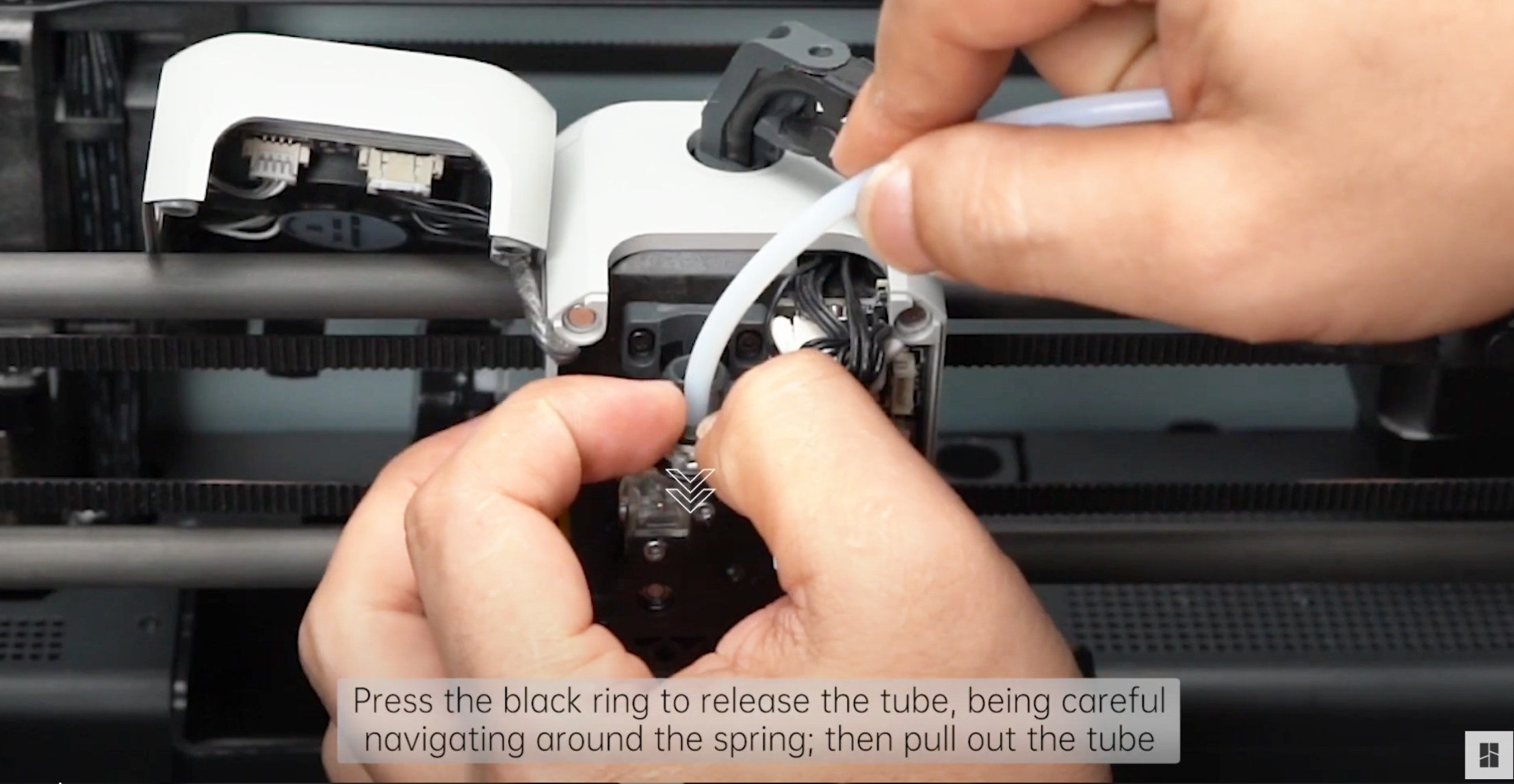

Paso 5 - Retirar el tubo PTFE.
Retire el tubo PTFE presionando suavemente y manteniendo la anilla negra, luego retire el tubo PTFE tirando suavemente.

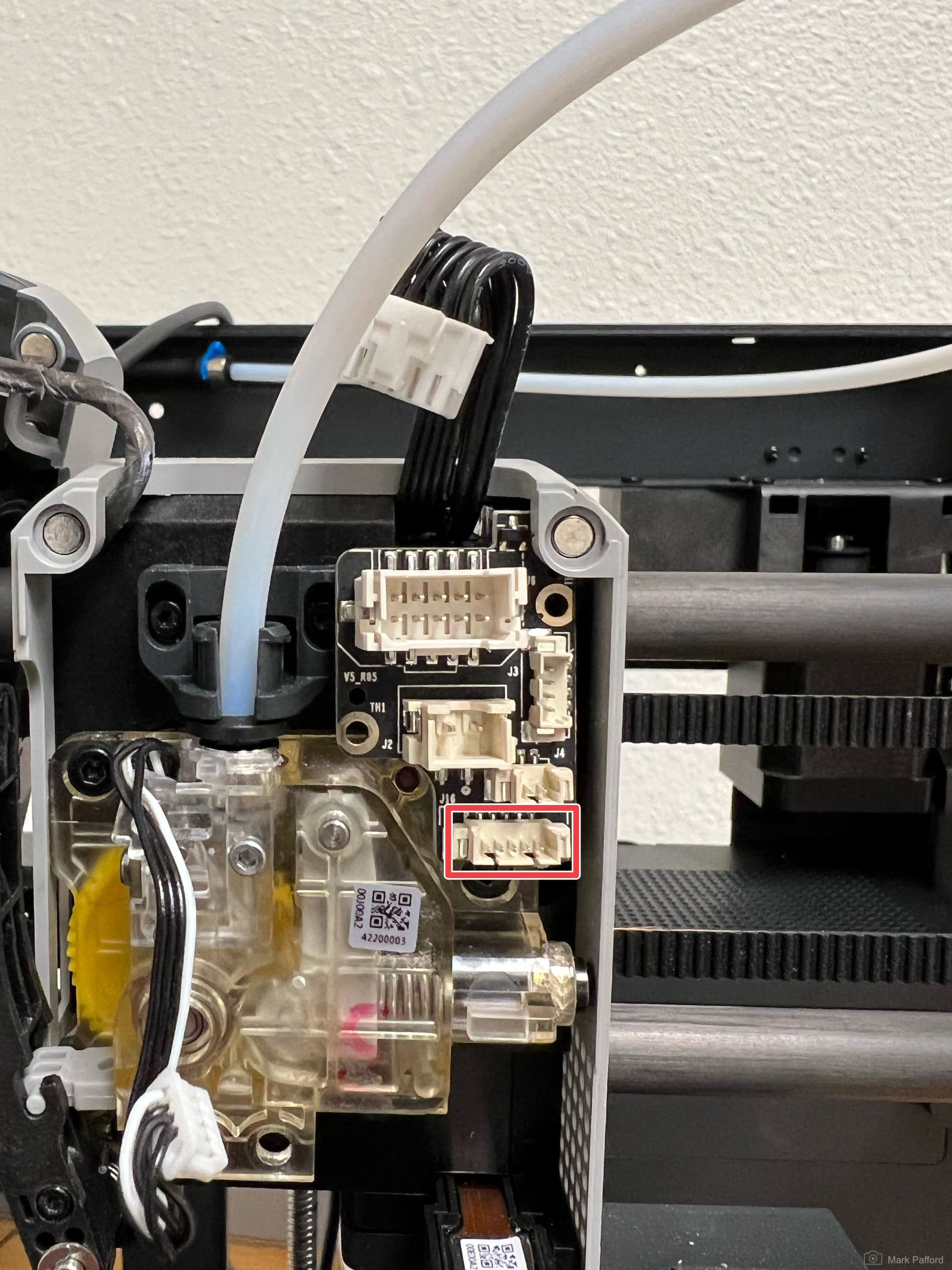

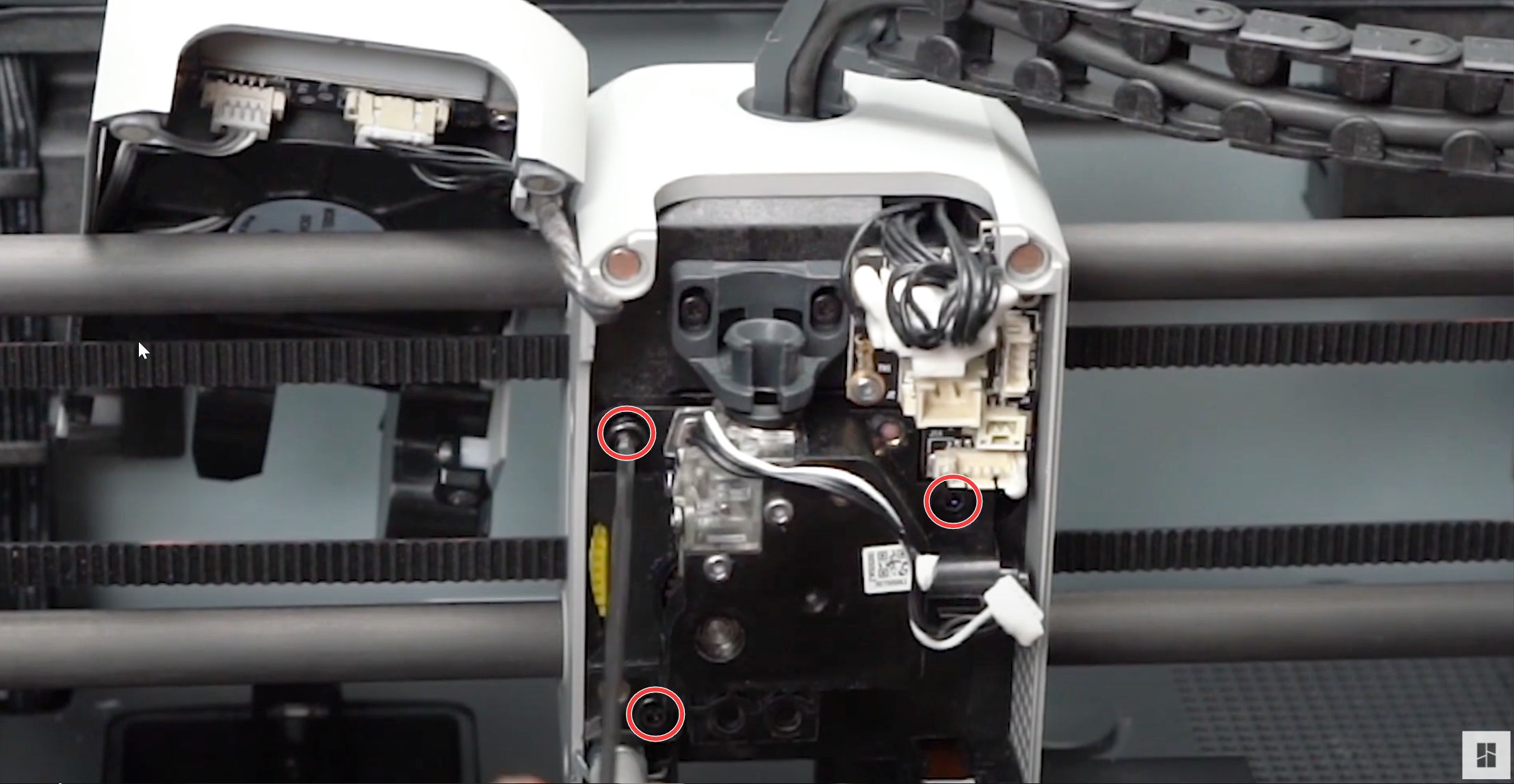

Paso 6 - Retirar los conectores y tornillos del extrusor
Desconecte cuidadosamente el conector del extrusor de la placa PCB. No tire de los cables. Luego retire los tornillos del extrusor mostrados en la imagen.
Nota: Utilice un secador de pelo para calentar el pegamento de silicona aplicado al conector antes de desconectarlo, para evitar dañar el conector.

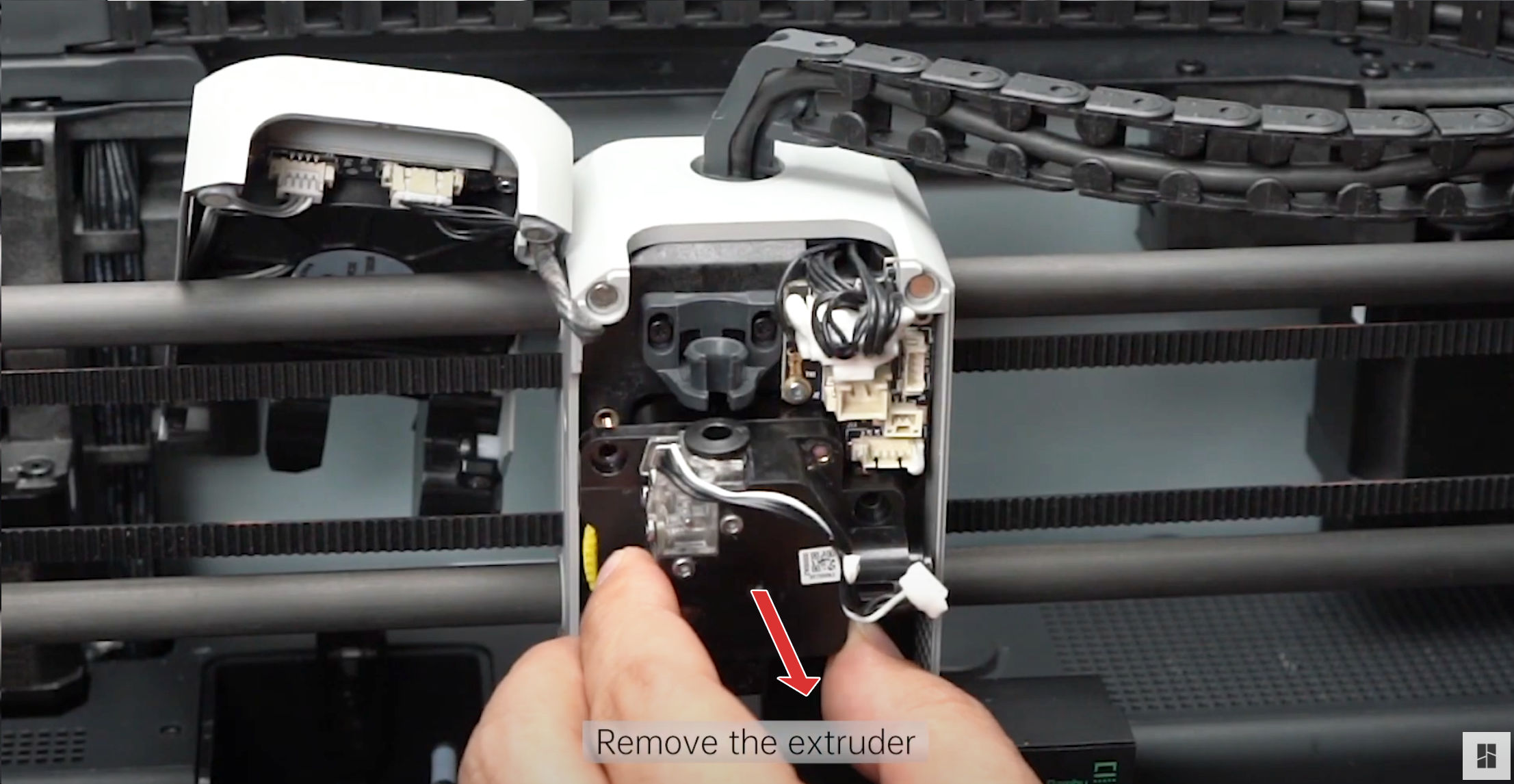

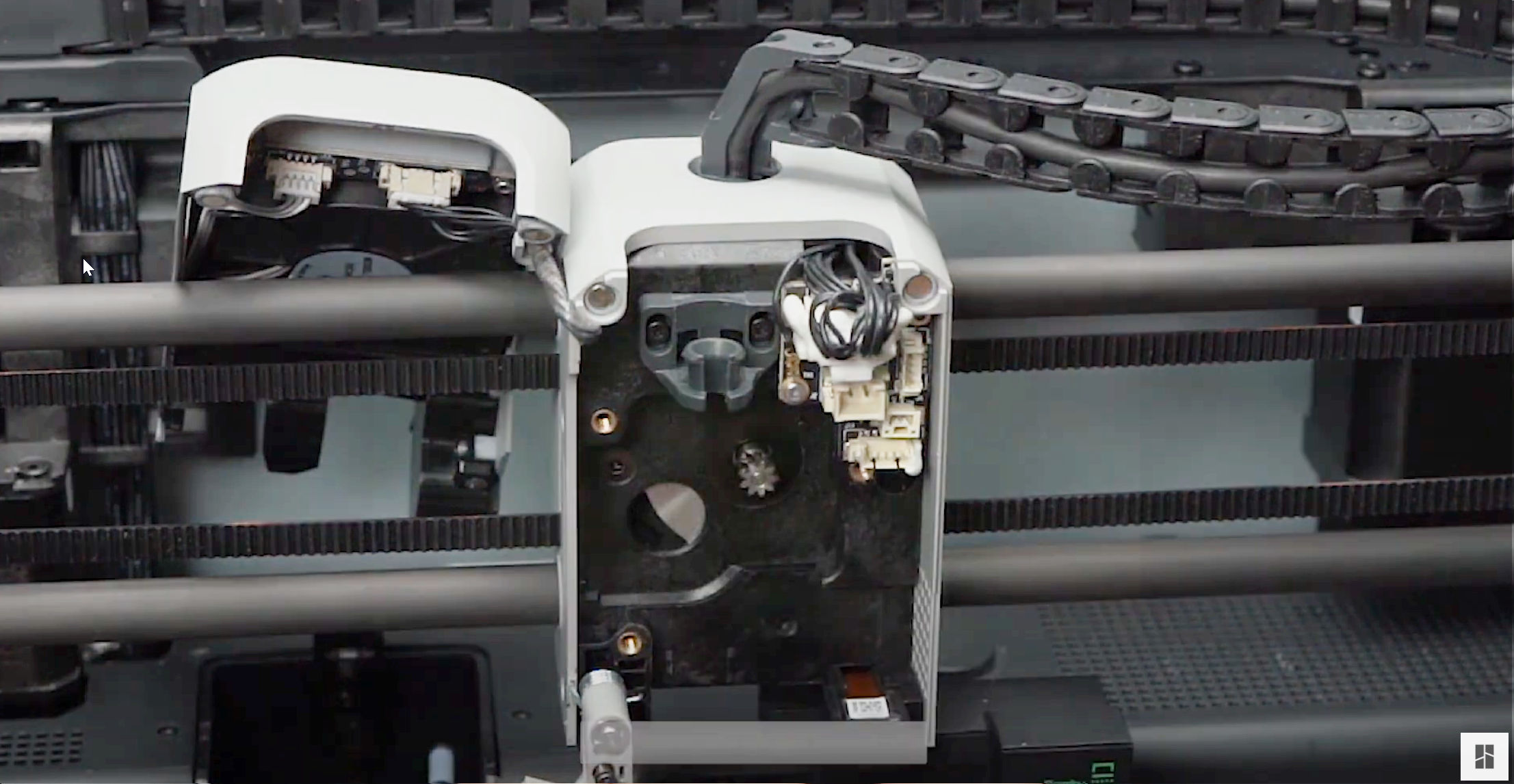

Paso 7 - Retirar el extrusor
Retire el extrusor del cabezal.
Montaje del nuevo extrusor
- Coloque el nuevo extrusor en el cabezal
- Vuelva a colocar los tornillos en el extrusor y apriételos adecuadamente

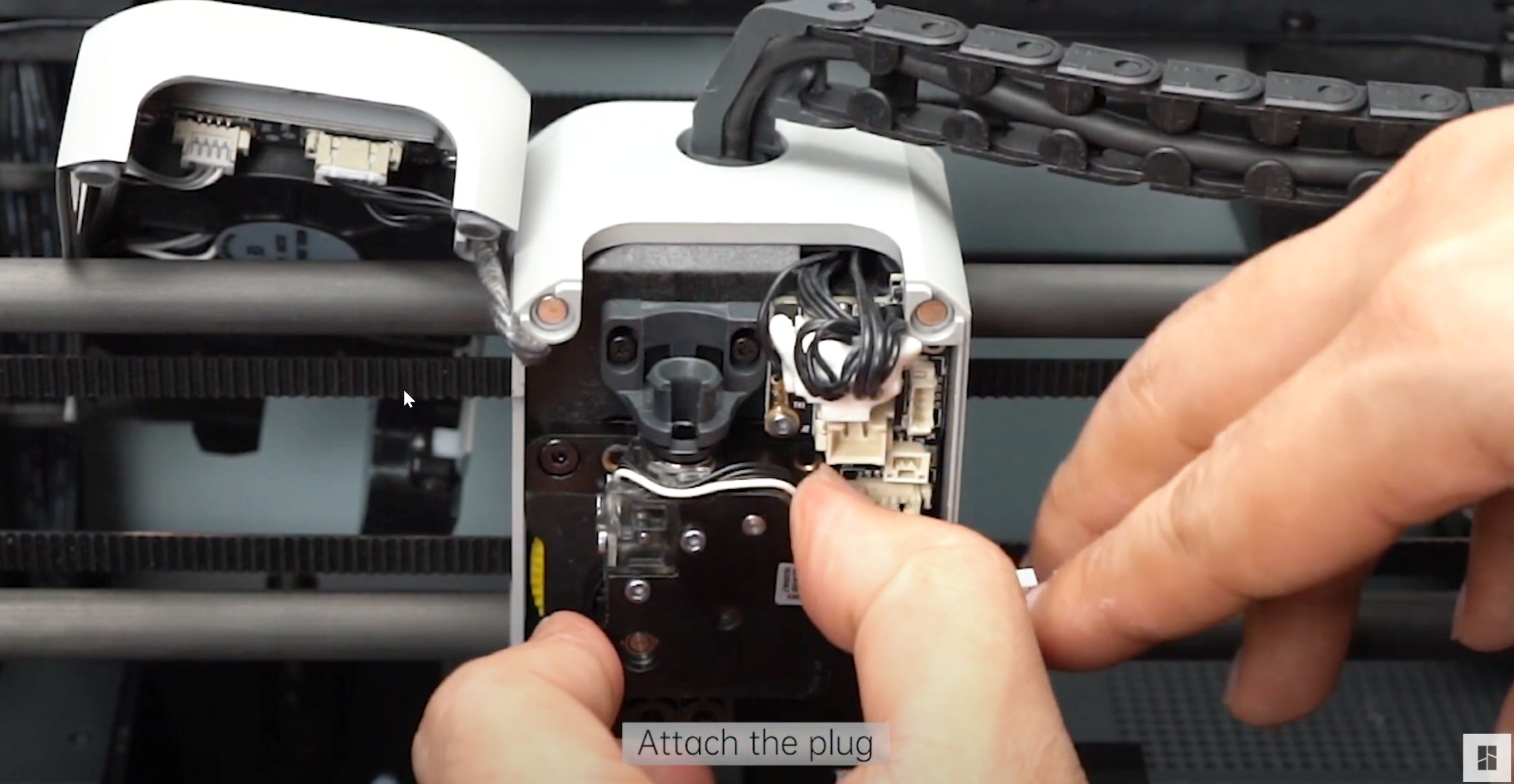

- Conecte el conector de nuevo a la placa PCB y asegúrese de que no haya cables sobresaliendo

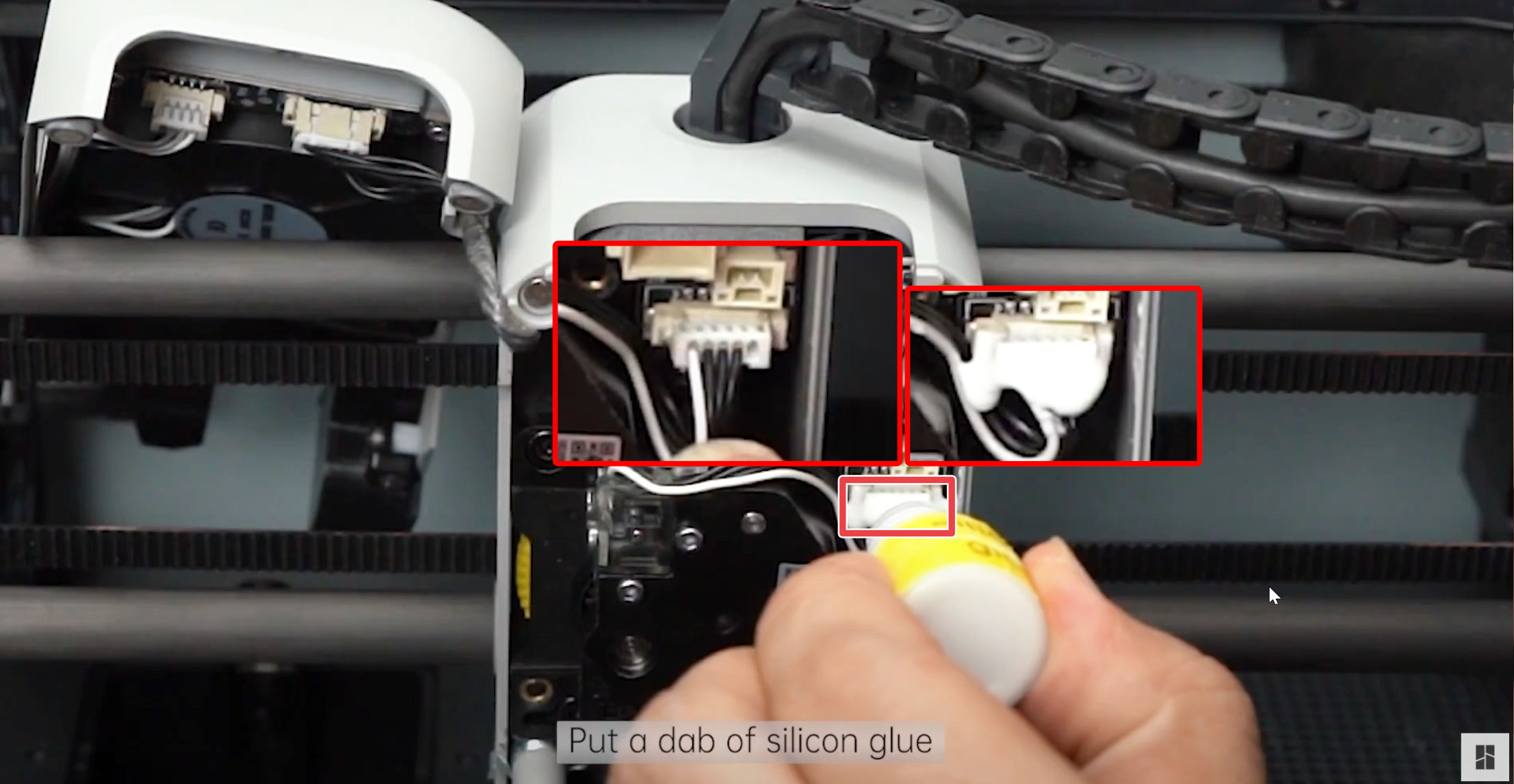

- Coloque pegamento de silicona en el conector mostrado a continuación

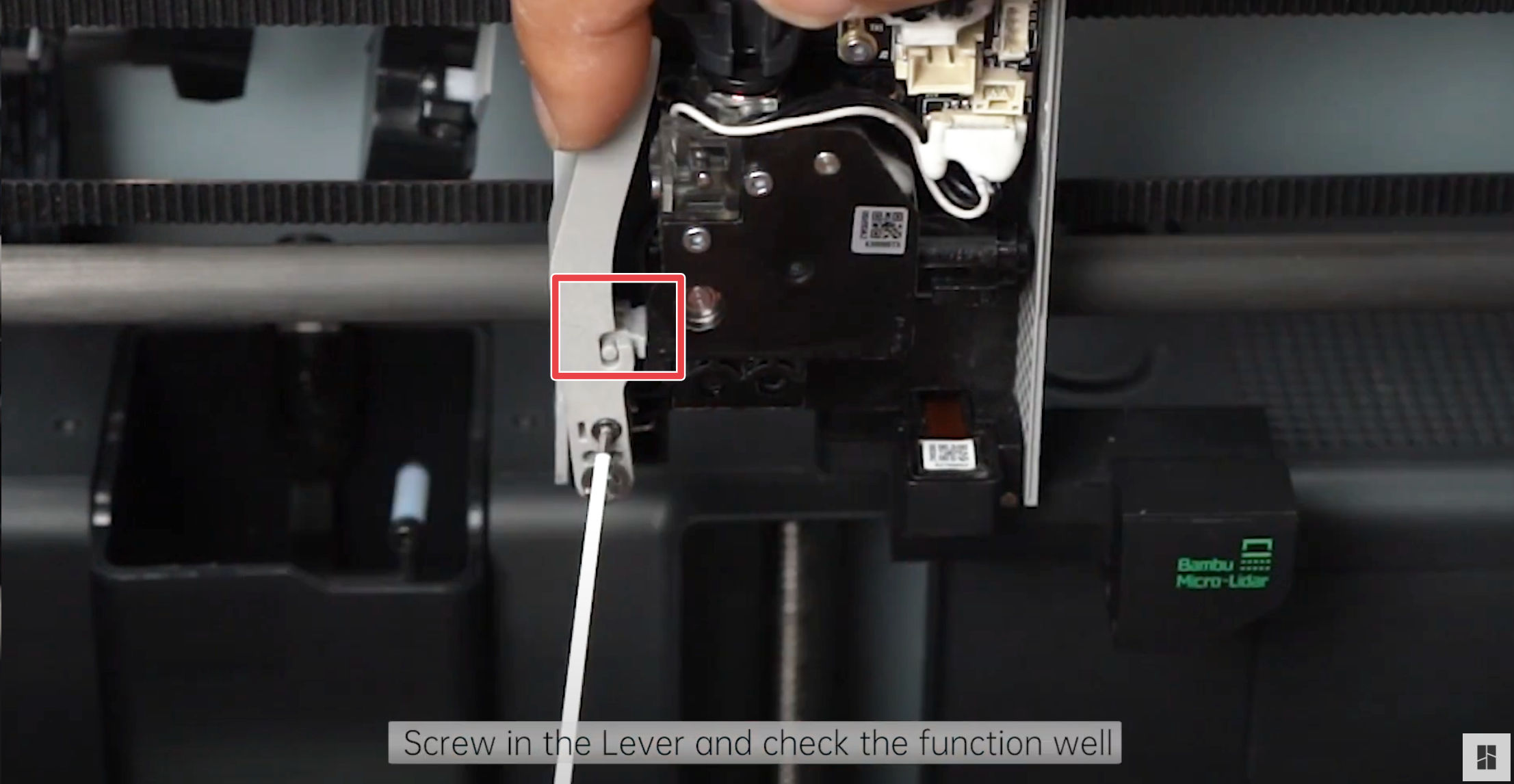

- Gire la palanca del cortador a su posición original y coloque cuidadosamente el cortador en su ranura
- Asegúrese de que la palanca esté presionada hacia adentro al apretar el tornillo

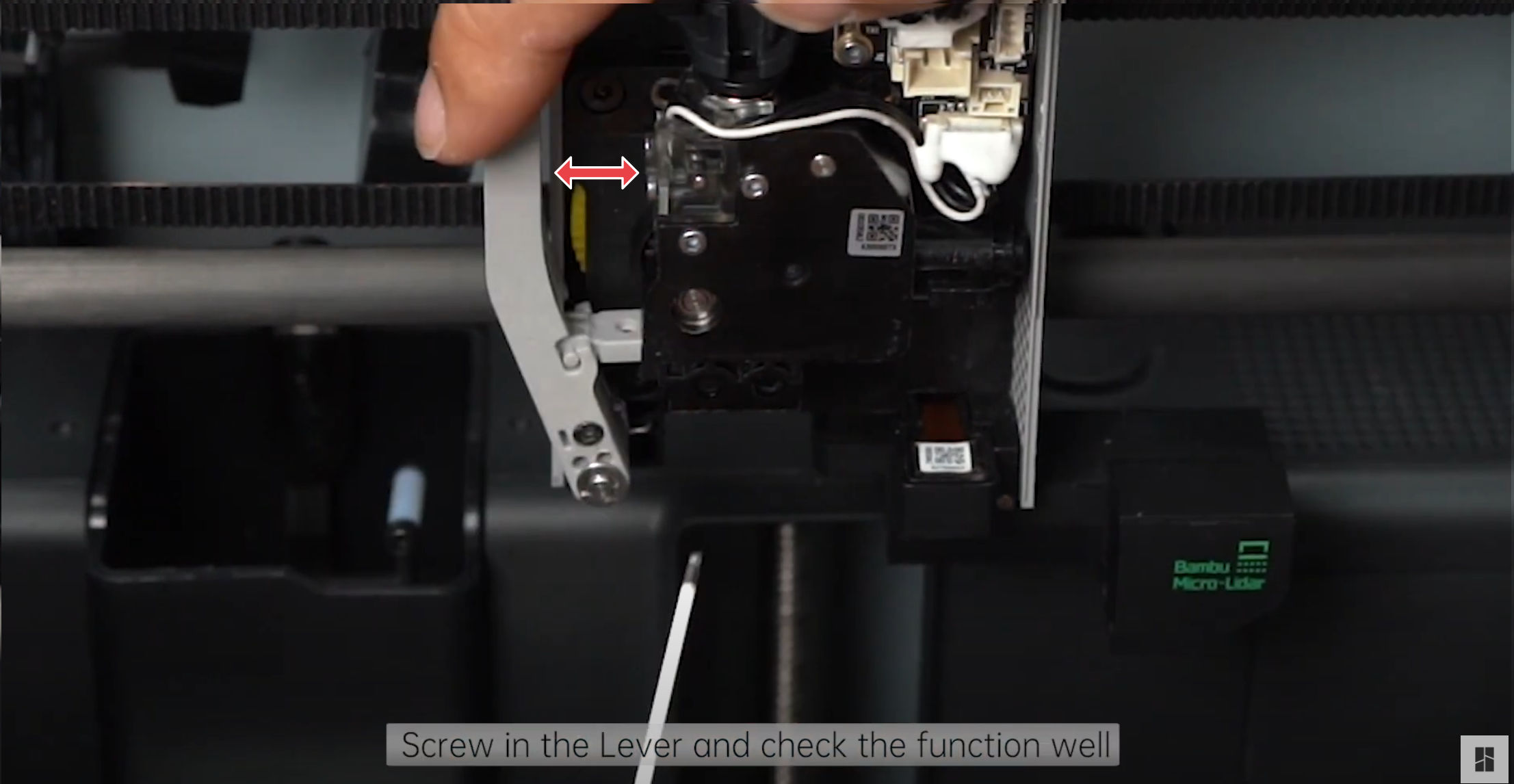

- Una vez apretado el tornillo, suelte la palanca y verifique que funcione correctamente
- Instale el hotend retirado anteriormente y asegúrese de que los tornillos estén apretados adecuadamente
- Reconecte los conectores del hotend a la placa PCB

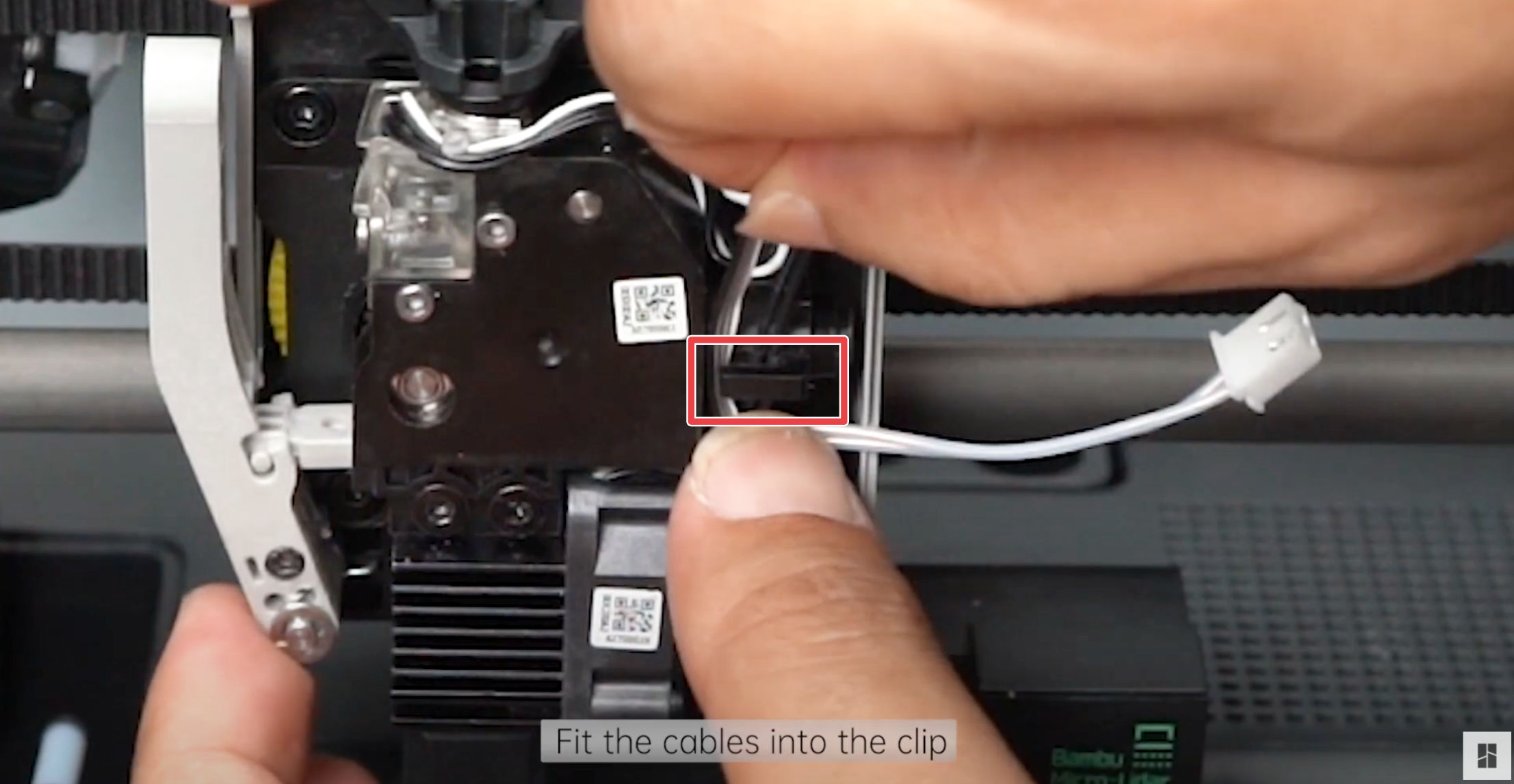

- Asegúrese de que los cables estén colocados ordenadamente en el clip
- Reconecte el tubo PTFE empujándolo de nuevo en el anillo acoplador negro

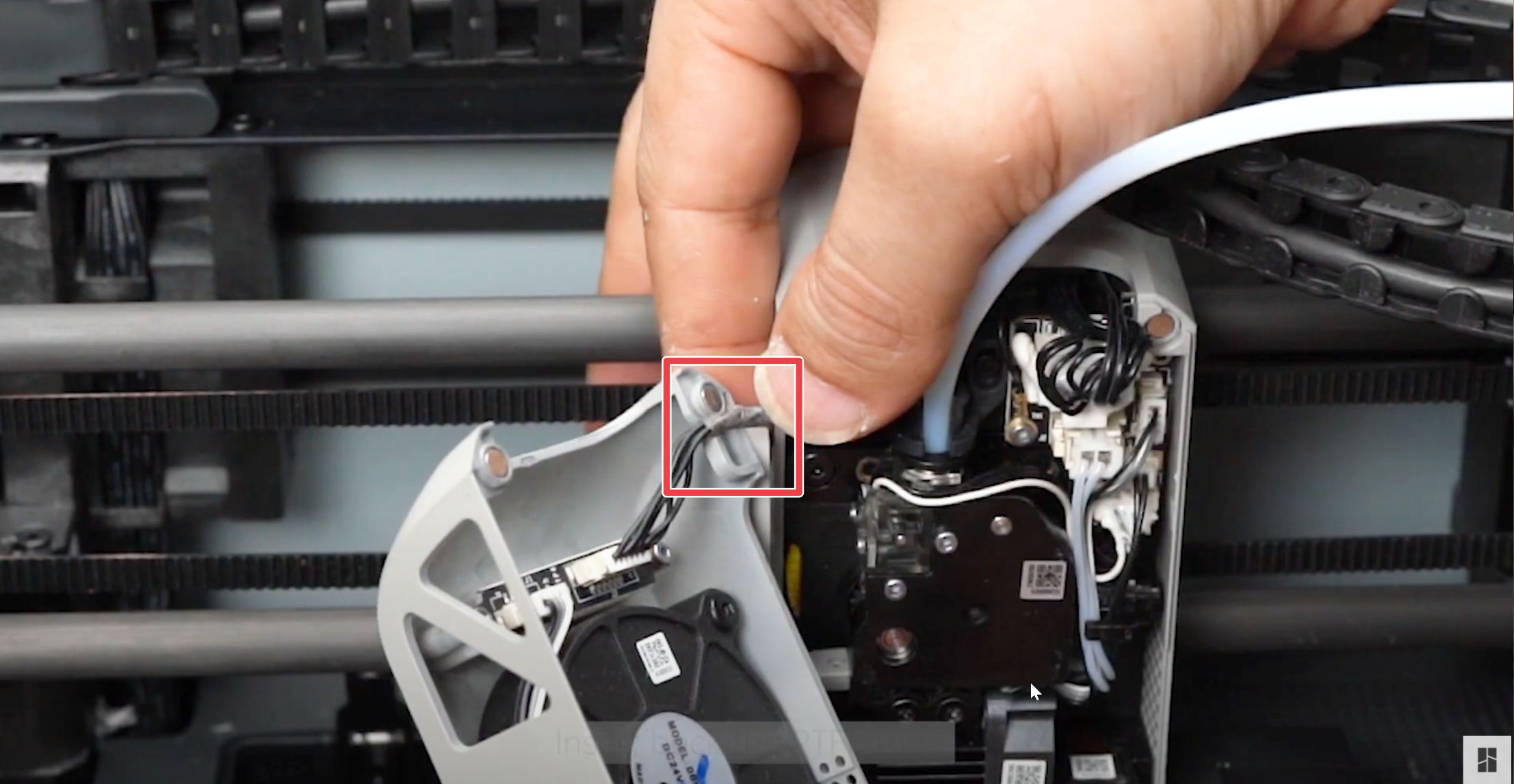

- Cierre el ensamblaje de la cubierta
- Asegúrese de que el cable esté colocado ordenadamente en el clip
Cómo verificar la finalización/éxito
- Encienda la impresora

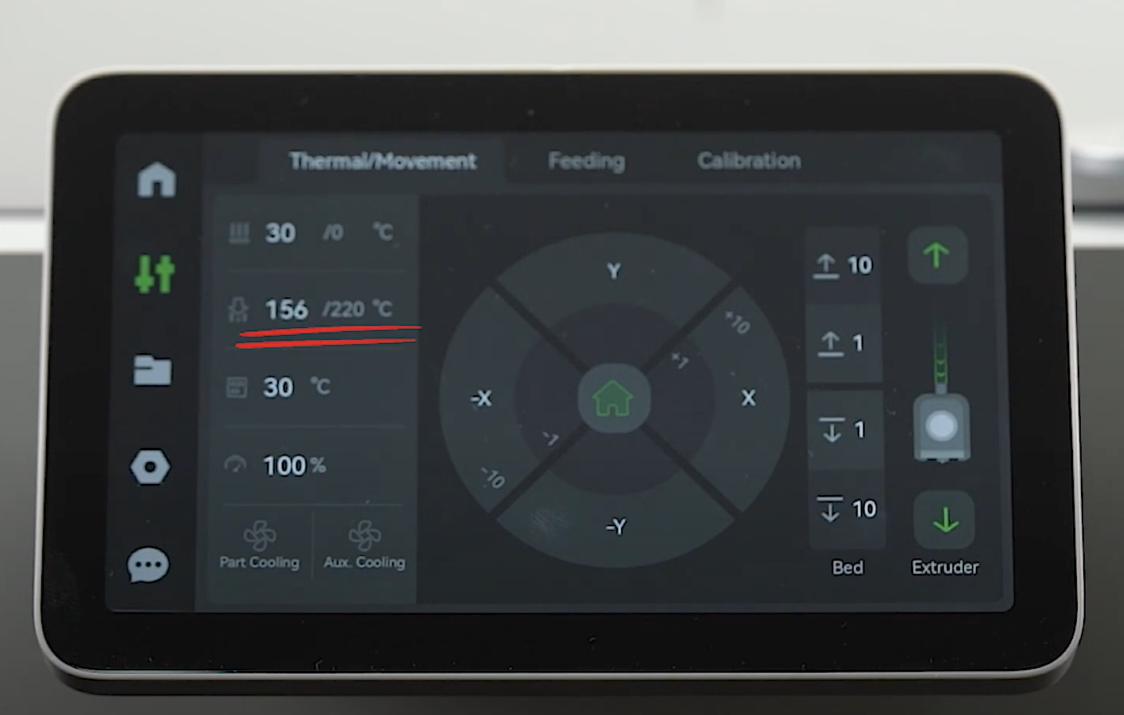

- Verifique que la temperatura de la boquilla sea mayor a 0°C

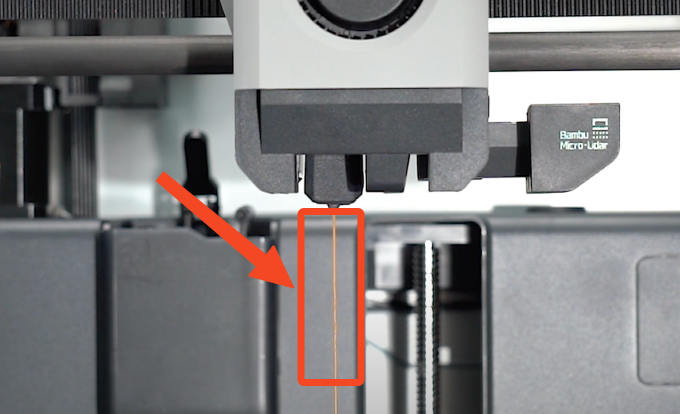

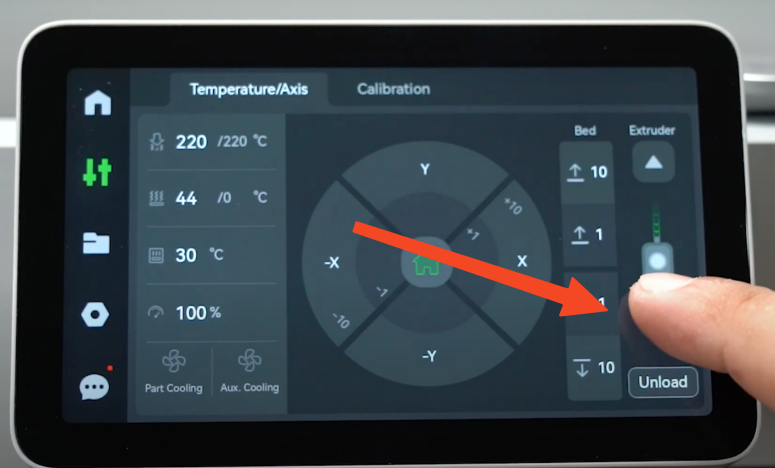

- Aumente la temperatura de la boquilla a 220°C y extruya un poco de filamento. Debe salir un flujo suave de filamento sin interrupciones
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
