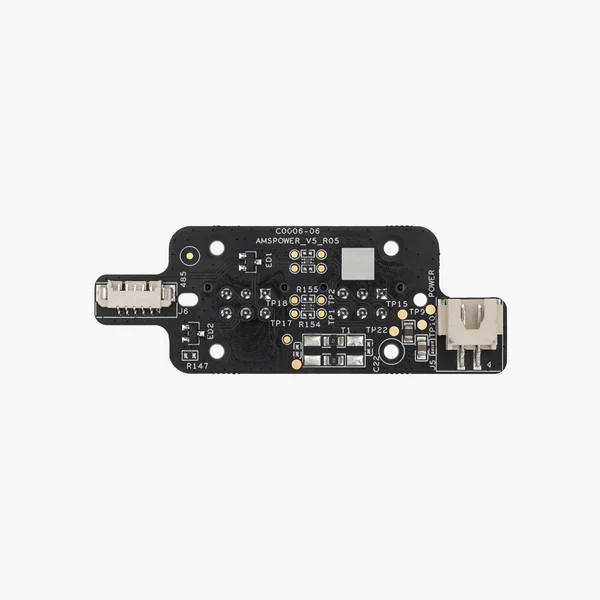

Placa de alimentación del AMS
La Placa de alimentación del AMS es una placa de circuito que recibe energía de la impresora y la suministra al AMS.
Puede adquirirla en nuestra tienda aquí: Placa de alimentación del AMS
Cuándo utilizar esta guía
- Si el AMS no tiene alimentación incluso después de verificar el cable Bambu Bus 4pin / 6pin, y la salida de energía desde la placa de interfaz del AMS es normal.
- Si la placa de alimentación del AMS se ha quemado.
- Si alguno de los conectores o componentes de la placa del AMS está dañado.
Herramientas y materiales necesarios
- Placa de alimentación del AMS nueva
- Llaves Allen H2.0 y H1.5
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Guía de operación
Paso 1 - (Desmontaje) Retirar el tubo PTFE
Abra la cubierta del AMS, presione el borde plano alrededor de la salida del tubo PTFE en la parte trasera del AMS, y extraiga el tubo PTFE desde la parte trasera del AMS.
Paso 2 - Abrir el marco principal del AMS
Desenrosque los 2 tornillos ubicados en la parte trasera, como se muestra a continuación, y luego extraiga suavemente el marco principal del AMS hacia usted desde la parte trasera. Es posible que deba presionar la solapa de entrada del tubo PTFE para liberar el marco. No extraiga el marco principal del AMS por completo, ya que aún hay cables conectados.
Paso 3 - Retirar el marco principal del AMS
Desconecte el cable Bambu Bus y el cable de alimentación de la placa de alimentación del AMS. Ahora puede retirar el marco principal del AMS.
Paso 4 - Retirar la placa de alimentación del AMS
Desenrosque los 4 tornillos que sujetan la placa de alimentación del AMS y proceda a retirarla.
Paso 5 - (Montaje) Instalar la placa de alimentación del AMS
Prepare una placa de alimentación del AMS nueva y fíjela al lado interior de la carcasa del AMS con 4 tornillos, manteniendo la misma orientación que se muestra a continuación.
Paso 6 - Instalar el marco principal del AMS
Coloque el marco principal del AMS dentro de la carcasa del AMS y conecte el cable Bambu Bus y el cable de alimentación a la placa de alimentación.
Paso 7 - Fijar el marco principal
Fije el marco principal con 2 tornillos, como se muestra a continuación.
Paso 8 - Conectar el tubo PTFE
Verifique la alineación del soporte del tubo en la parte trasera del módulo de marco interno, y inserte el tubo PTFE desde la parte trasera del AMS. Empuje el tubo PTFE hasta asegurarlo completamente.
Cómo verificar la finalización/éxito
Conecte el cable de alimentación, conecte el AMS a la impresora, encienda la alimentación y ejecute el procedimiento de carga de filamento en el menú del AMS a través de la pantalla de la máquina. Si no ocurren errores, la sustitución ha sido exitosa.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa. Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos presentar un ticket técnico relacionado con su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
