En esta guía mostraremos el proceso de reemplazar la bisagra adjunta a la Pantalla de Alta Resolución de la Serie X1
¿Cuándo utilizar?
Esta guía debe utilizarse si la bisagra de la Pantalla de Alta Resolución está dañada o no funciona correctamente.
Los problemas comunes de la bisagra son:
- Los clips plásticos de la pantalla están rotos
- La pantalla temblea debido al daño en la bisagra
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios

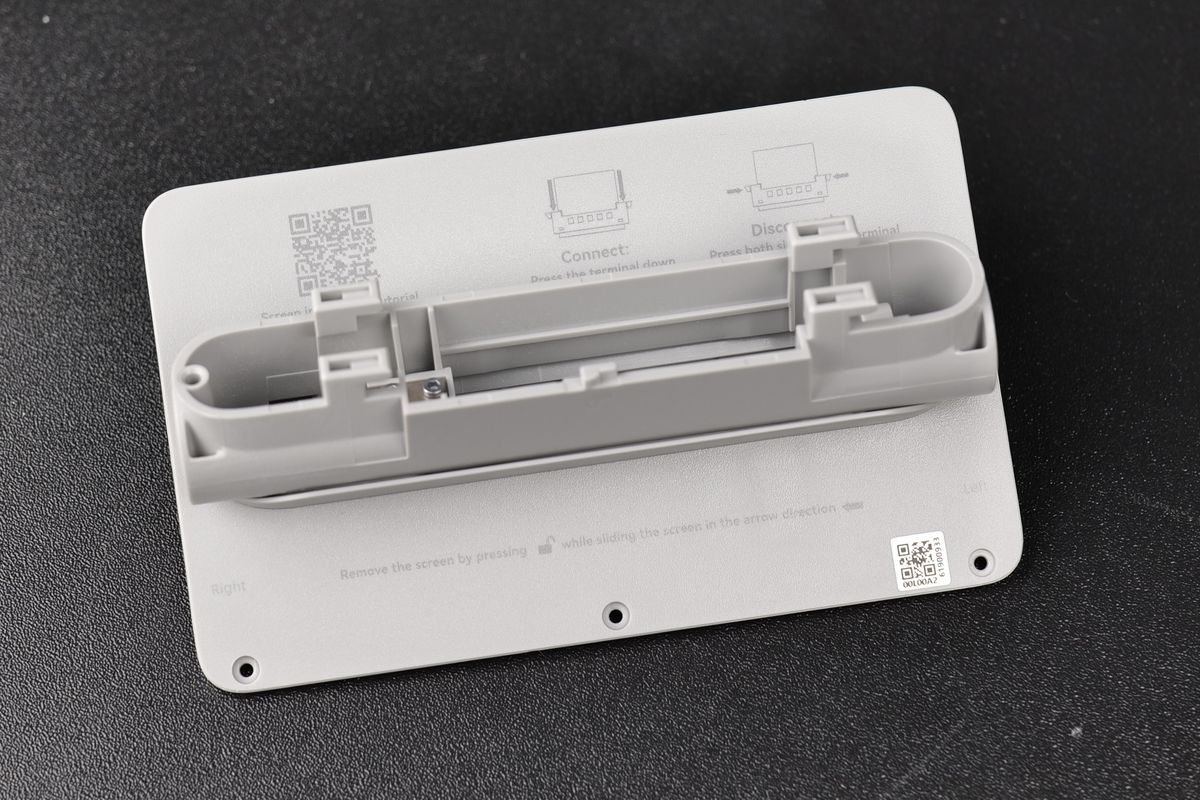

Bisagra de Pantalla de Alta Resolución de Bambu Lab
- Llave hexagonal H2.0
- Herramienta para levantar
- 10-15 minutos
Advertencia de seguridad
¡IMPORTANTE!
Es imprescindible apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que podría provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluyendo el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Pasos para retirar la bisagra de la pantalla de alta resolución
Paso 1. Desbloquear la pantalla
Incline la pantalla hacia arriba y presione debajo con fuerza suave para liberar el cierre y empuje hacia la derecha para desbloquear la pantalla de alta resolución LCD.
¡IMPORTANTE!
No tire con fuerza la pantalla, ya que está conectada al cable FPC, que debe desconectarse. Si el cable se daña, está disponible un reemplazo en nuestra tienda.
Paso 2. Desconectar el cable FPC
Presione ambos lados del conector FPC para liberar la conexión y retire la pantalla de alta resolución LCD.

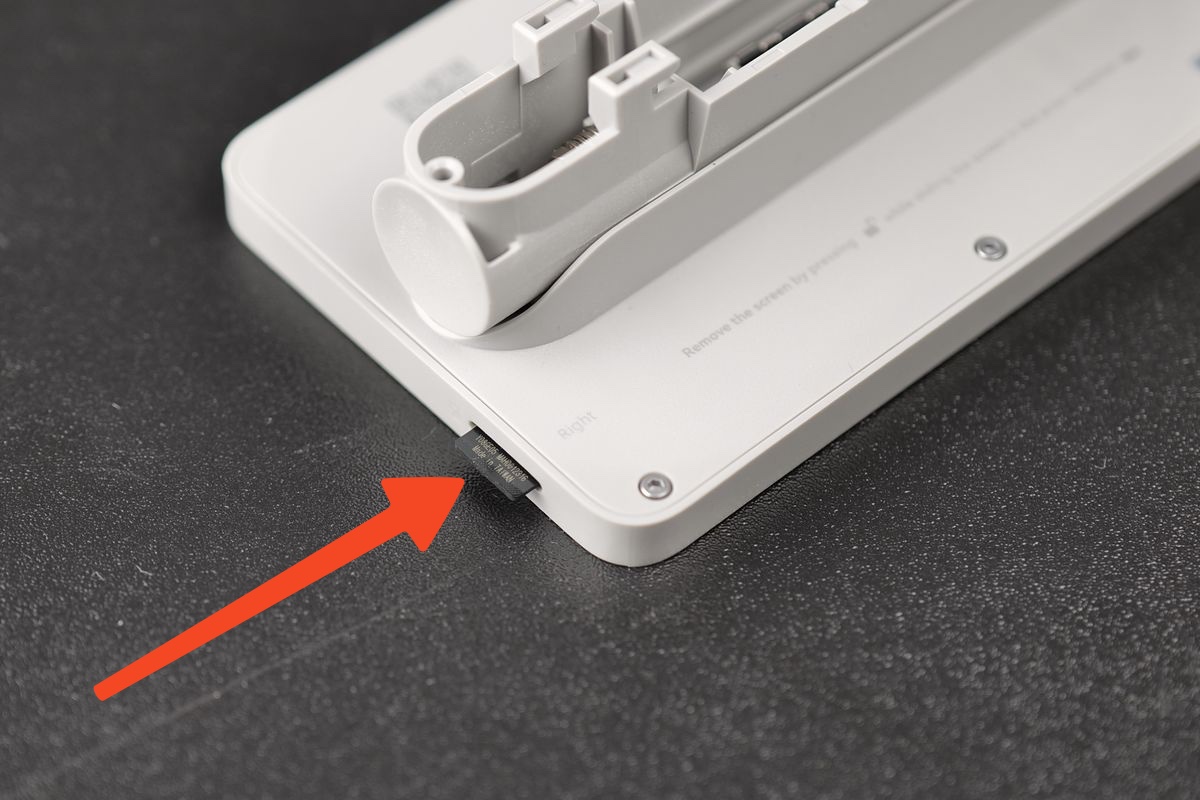

Retirar la tarjeta Micro SD (si está presente)
Presione la tarjeta Micro SD para liberarla de la pantalla, luego retire la tarjeta.
Este paso es importante, ya que la cubierta trasera no puede retirarse si la tarjeta MicroSD está instalada.

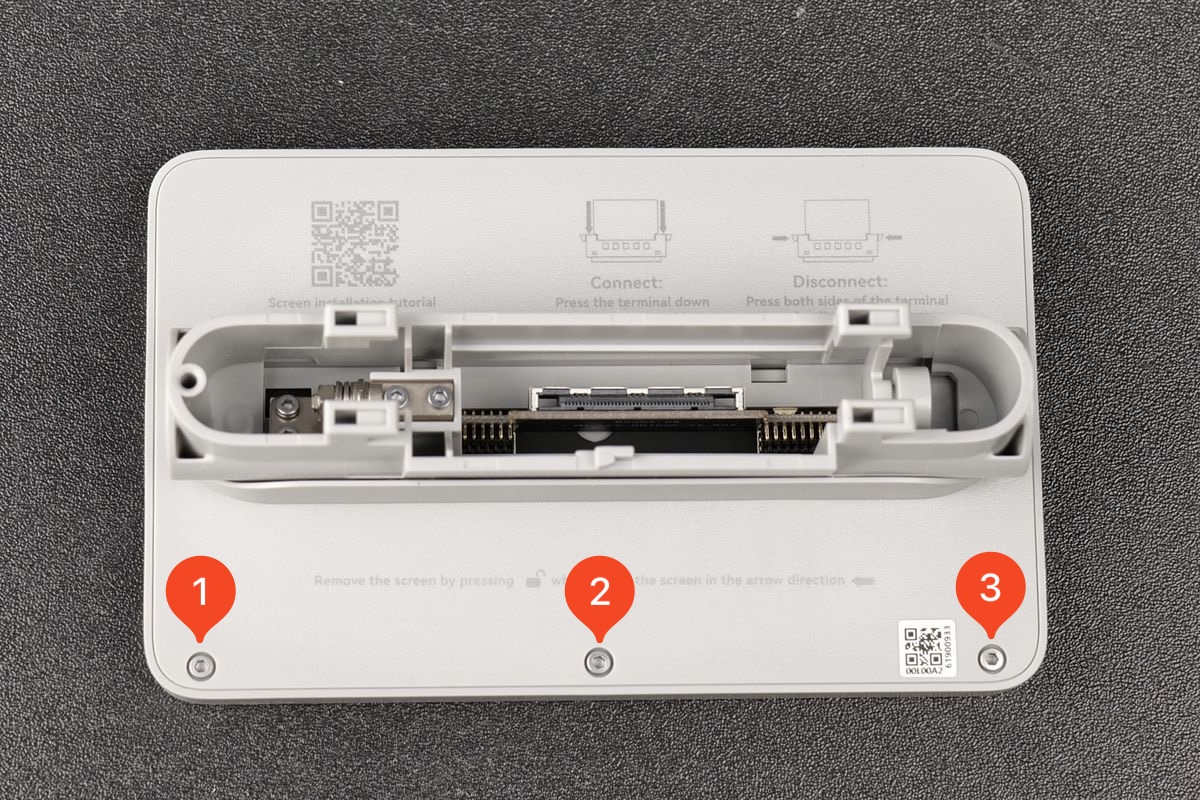

Retirar los tres tornillos
Pasos para retirar la bisagra plástica

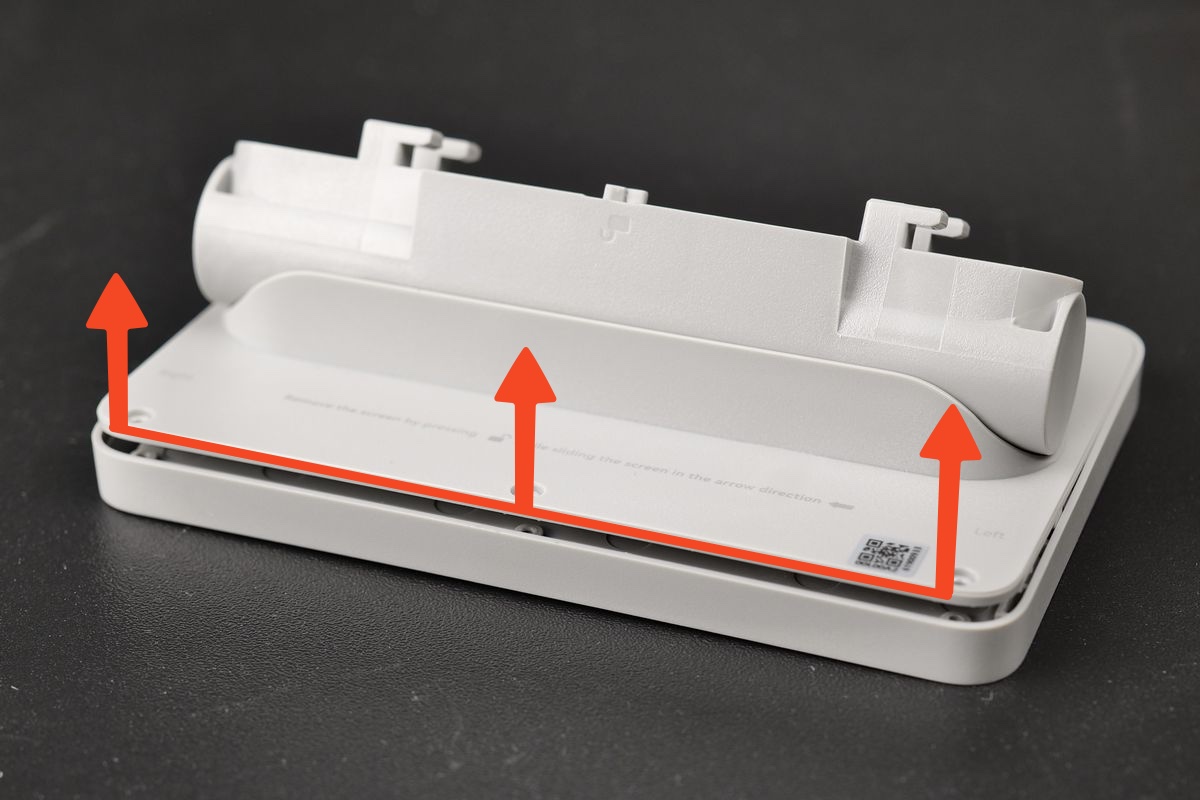

Paso 1. Tire suavemente la pantalla hacia arriba por la bisagra. Este paso le dará acceso a una abertura en la parte inferior.

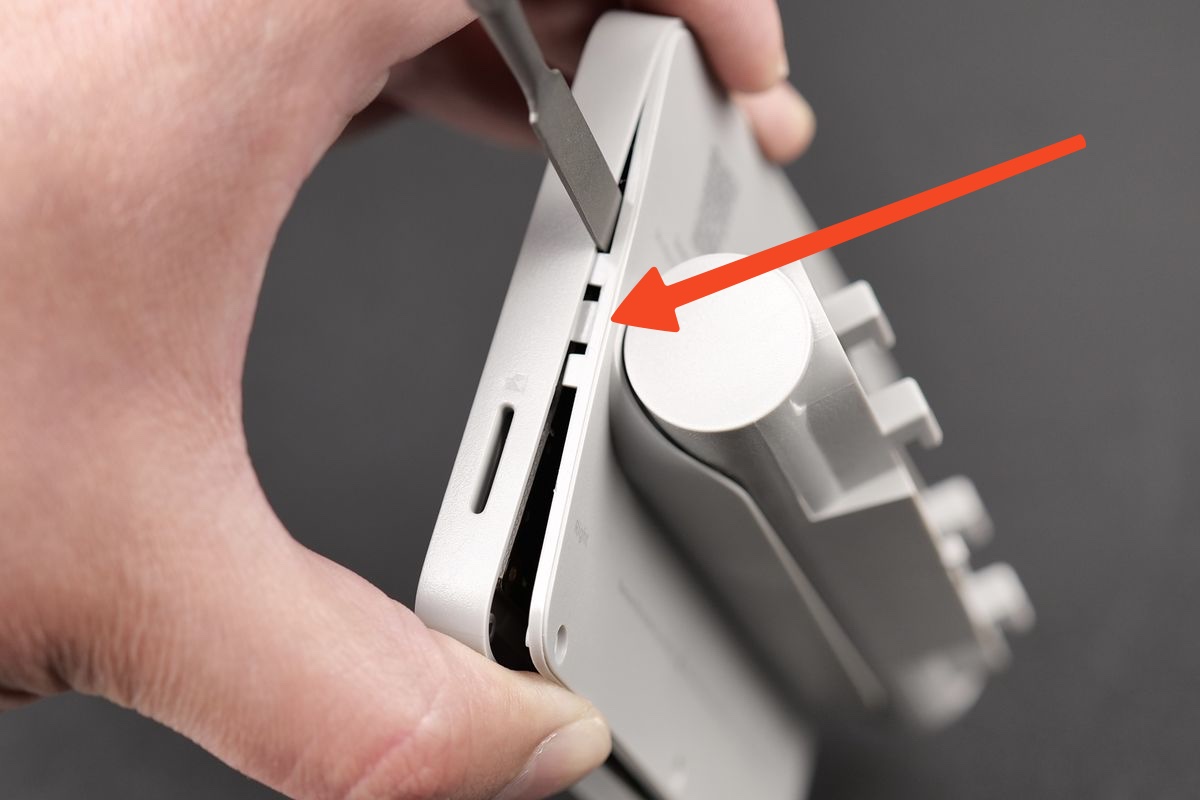

Paso 2. Utilice una herramienta para levantar o un objeto plano para levantar cuidadosamente los clips en ambos lados a lo largo de los bordes.

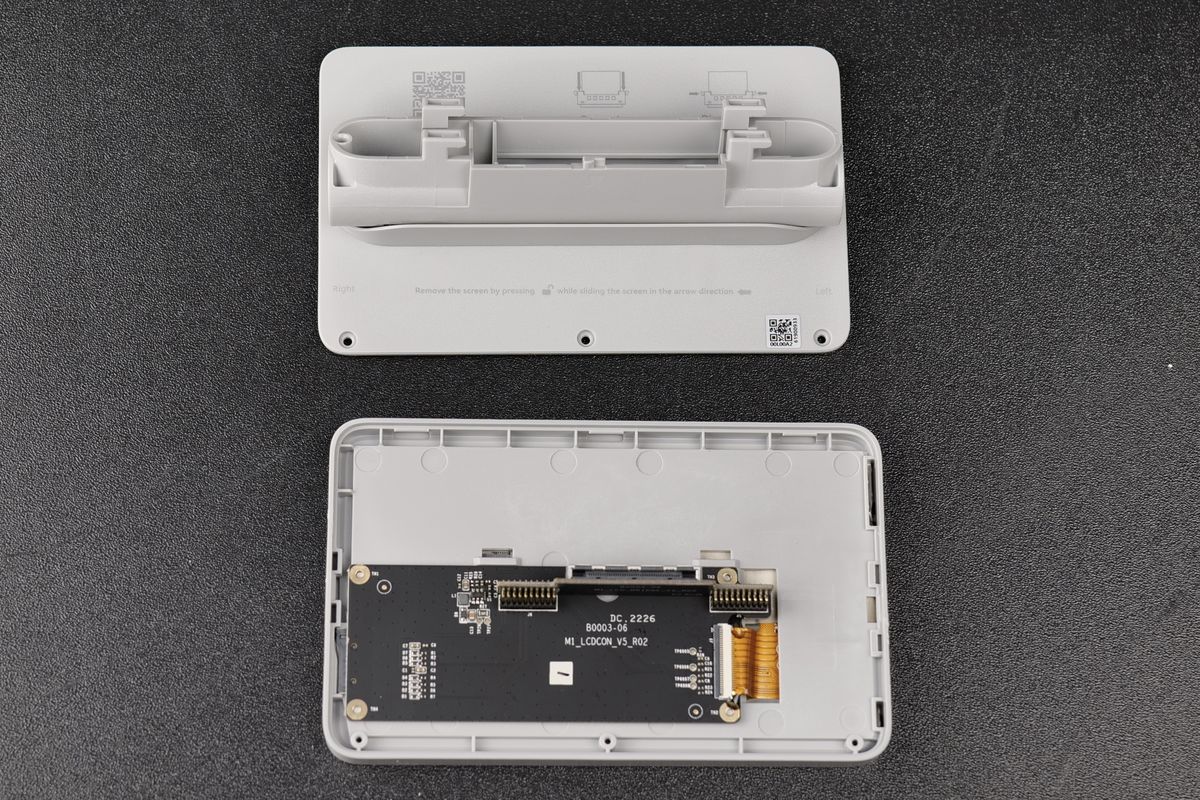

Paso 3. Cuando los clips laterales se liberen, deslice la cubierta trasera hacia abajo para liberarla.
Importante!
No levante directamente la cubierta trasera para evitar dañarla.
Pasos para instalar la nueva bisagra de pantalla de alta resolución

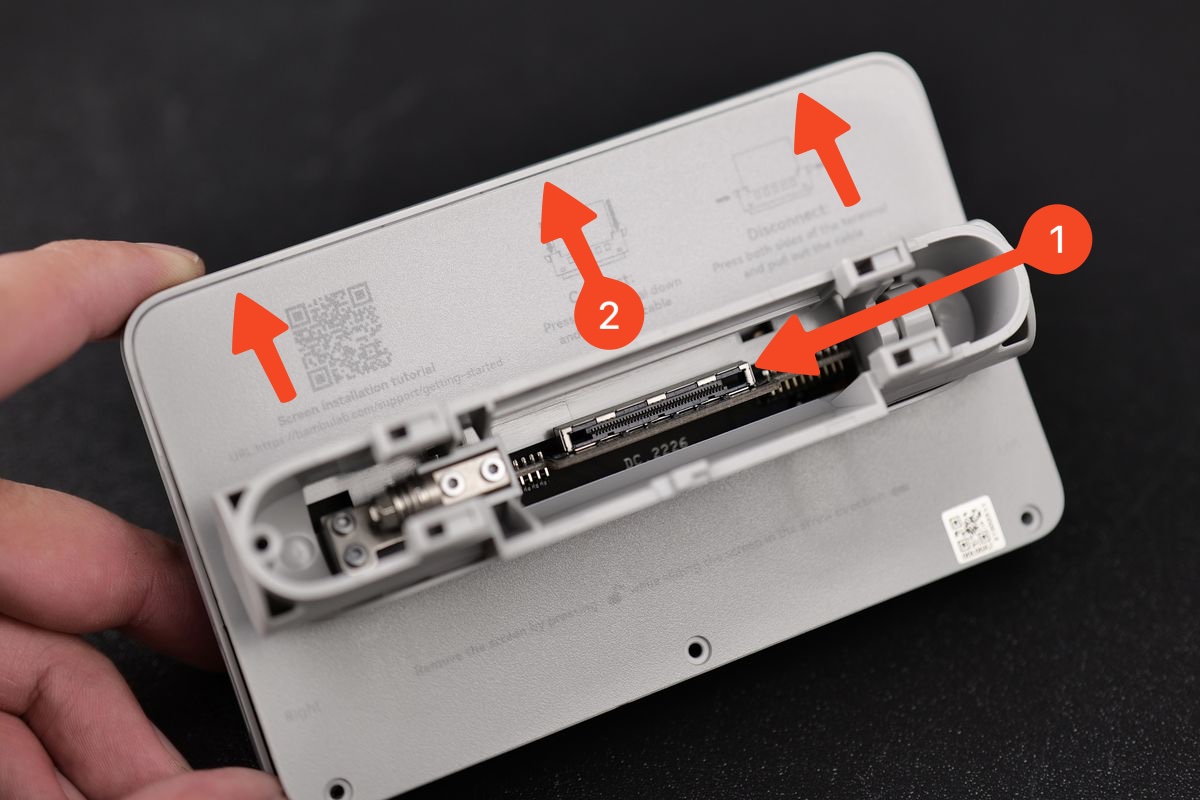

Paso 1. Alinee el conector del cable FPC y la abertura de la bisagra, y los clips superiores, empuje la cubierta trasera en su lugar.
Paso 2. Presione la cubierta trasera a lo largo de los bordes para asegurar los otros clips.
Paso 3. Instale los tres tornillos y no los apriete en exceso.
Pasos para instalar la pantalla en la impresora
Paso 1. Saque el cable FPC, presione ambos lados del conector FPC e inserte el cable en el puerto en la parte trasera de la pantalla.

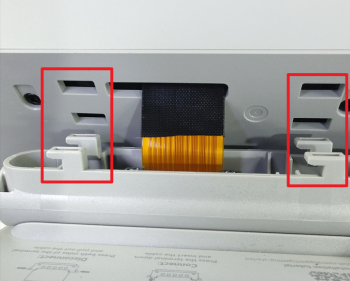

Paso 2. Inserte el cable FPC sobrante en la impresora y monte la pantalla en las 4 ranuras.

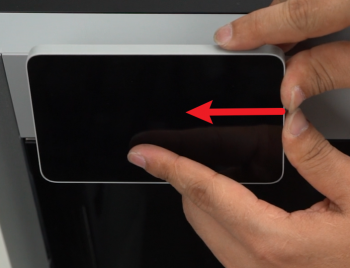

Paso 3. Empuje suavemente la pantalla hacia la izquierda hasta escuchar el clic del cierre.
Verificar finalización/éxito
Encienda la impresora. Si la pantalla se ilumina, la visualización no muestra errores y la respuesta táctil es normal, entonces el reemplazo fue exitoso.
De lo contrario, verifique todas las conexiones nuevamente e intente de nuevo. Si el problema persiste, póngase en contacto con el equipo de soporte de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada que compartimos le haya sido útil e informativa.
Queremos asegurarnos de que pueda realizar el proceso de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, le animamos a contactar a nuestro amable equipo de atención al cliente antes de comenzar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier pregunta que pueda tener.
Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
Haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
