¿Qué es el kit de montaje de la puerta frontal

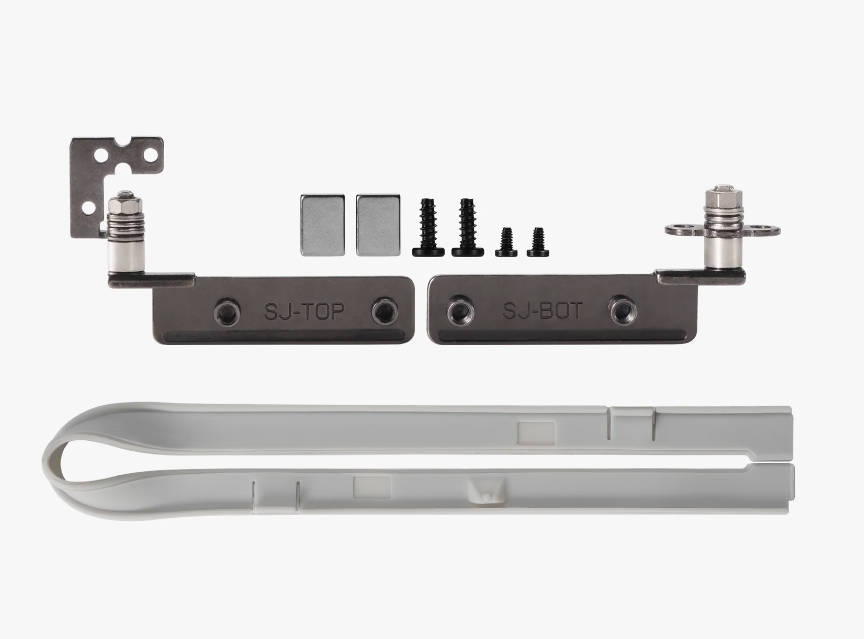

El kit de montaje de la puerta frontal incluye accesorios esenciales para instalar la puerta de vidrio frontal de las impresoras de las series X1 y P1. Comprende 1 par de bisagras superior e inferior, 2 imanes, 4 tornillos de dos tipos y 1 tira de goma para la puerta frontal.
Cuándo utilizarlo
Generalmente, el kit de montaje de la puerta frontal solo es necesario si las bisagras se deforman. Para la serie X1, normalmente solo se requiere reemplazar las bisagras superior e inferior, mientras que los imanes y las tiras de goma no necesitan reemplazo.
Herramientas y materiales necesarios
- Kit de montaje de la puerta frontal
- Llave hexagonal H1.5/2.0
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
El vidrio es frágil, por lo que debe manipularse con cuidado durante su retiro e instalación para evitar que caiga. Si el vidrio se daña, tome precauciones para evitar lesionar las manos.
Operación
Para instrucciones detalladas, consulte el video de reemplazo. Los pasos principales se indican a continuación:
- Retire la puerta frontal de vidrio, la pantalla y la placa de vidrio protectora.
- Desenrosque los 3 tornillos que fijan la cubierta frontal. Retire los 3 tornillos que sujetan la placa metálica en el lado derecho. Afloje los cables conectados a la cubierta frontal y luego retire la cubierta frontal.
- Retire las bisagras superior e inferior. Al retirar la bisagra inferior, utilice una llave para doblar ligeramente el borde de la viga vertical y exponer el tornillo.
- Instale las bisagras superior e inferior.
- Para instalar la cubierta frontal, es posible que deba romper una porción de la placa del lado derecho para facilitar la instalación.
- Instale la puerta frontal de vidrio y la pantalla, luego reemplace la placa de vidrio protectora.
Cómo verificar la finalización/éxito
Inspeccione visualmente los tornillos para asegurarse de que estén ajustados firmemente y no sobresalgan. Oprima manualmente la puerta de vidrio, abriéndola y cerrándola para verificar un movimiento suave y una alineación adecuada al cerrarse.
