Placa de conexión del extrusor - Serie X1
¿Cuándo utilizar?
- Los conectores y componentes están dañados
- Se detectaron problemas mediante análisis de registro de la impresora
Herramientas y materiales necesarios
- Llave hexagonal H1.5

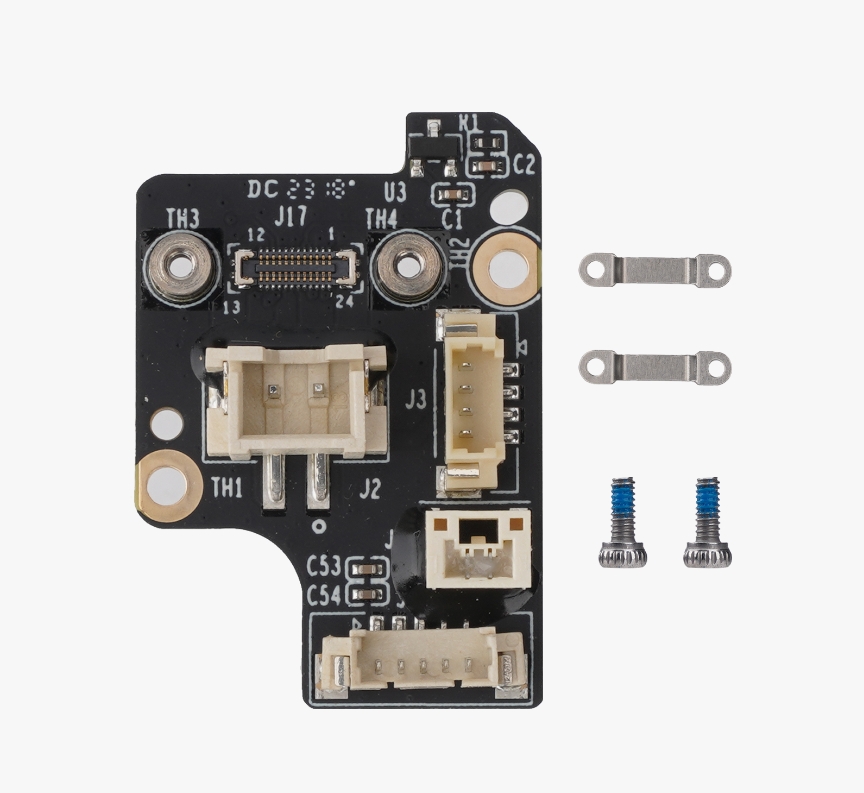

- Bambu Lab Placa de conexión del extrusor
- Pegamento de silicona
- Cuchilla o cuchillo afilado
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que provocará daños adicionales en los componentes electrónicos y riesgos de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos y garantizará que el mantenimiento se realice de manera segura y efectiva.
Si tiene dudas sobre este procedimiento, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Pasos de desmontaje
Paso 1 - Retirar la cubierta frontal
Abra la cubierta frontal y colóquela sobre la varilla de carbono, como se muestra a continuación. Hágalo con cuidado para evitar dañar los cables conectados.
Paso 2 - Desconectar los cables de la placa de interfaz del extrusor
Desconecte los tres cables del hotend conectados a la placa de interfaz.

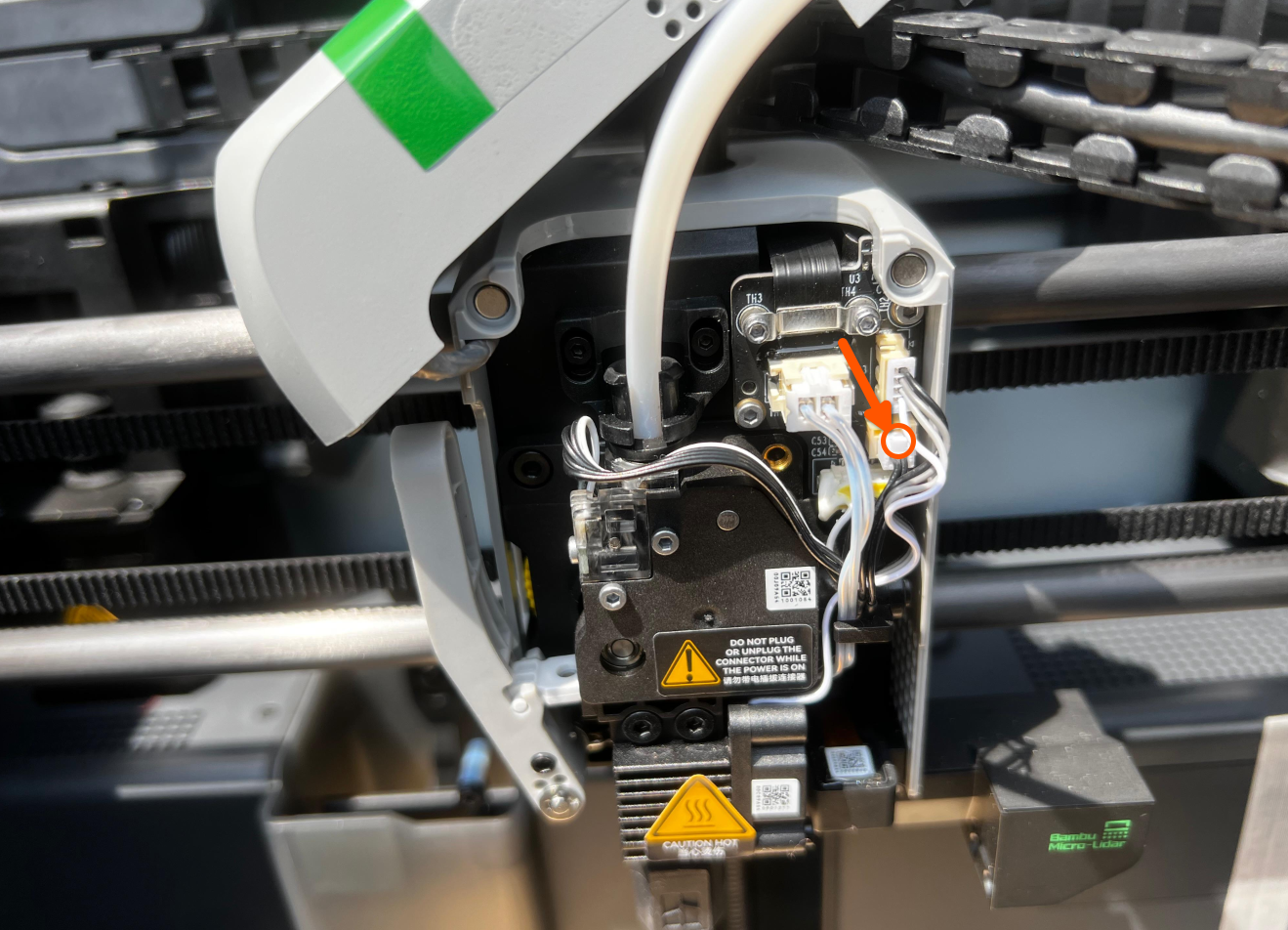

Advertencia: Para los cables 1 y 2, retirelos sujetando y tirando del conector, no de los cables. Para el cable 3, el conector tiene una bisagra. Presione la bisagra para liberarla en lugar de tirar de los cables o del conector, ya que esto podría hacer que todo el conector de la PCB se desprenda. La ubicación de la bisagra se muestra a continuación.
No retire aún el cable del extrusor en la parte inferior. Retírelo solo después de quitar la placa de interfaz del extrusor, ya que está fijado firmemente con pegamento de silicona. Esto evitará dañar otras partes durante el proceso.
Paso 3 - Retirar los tornillos y el cable FPC

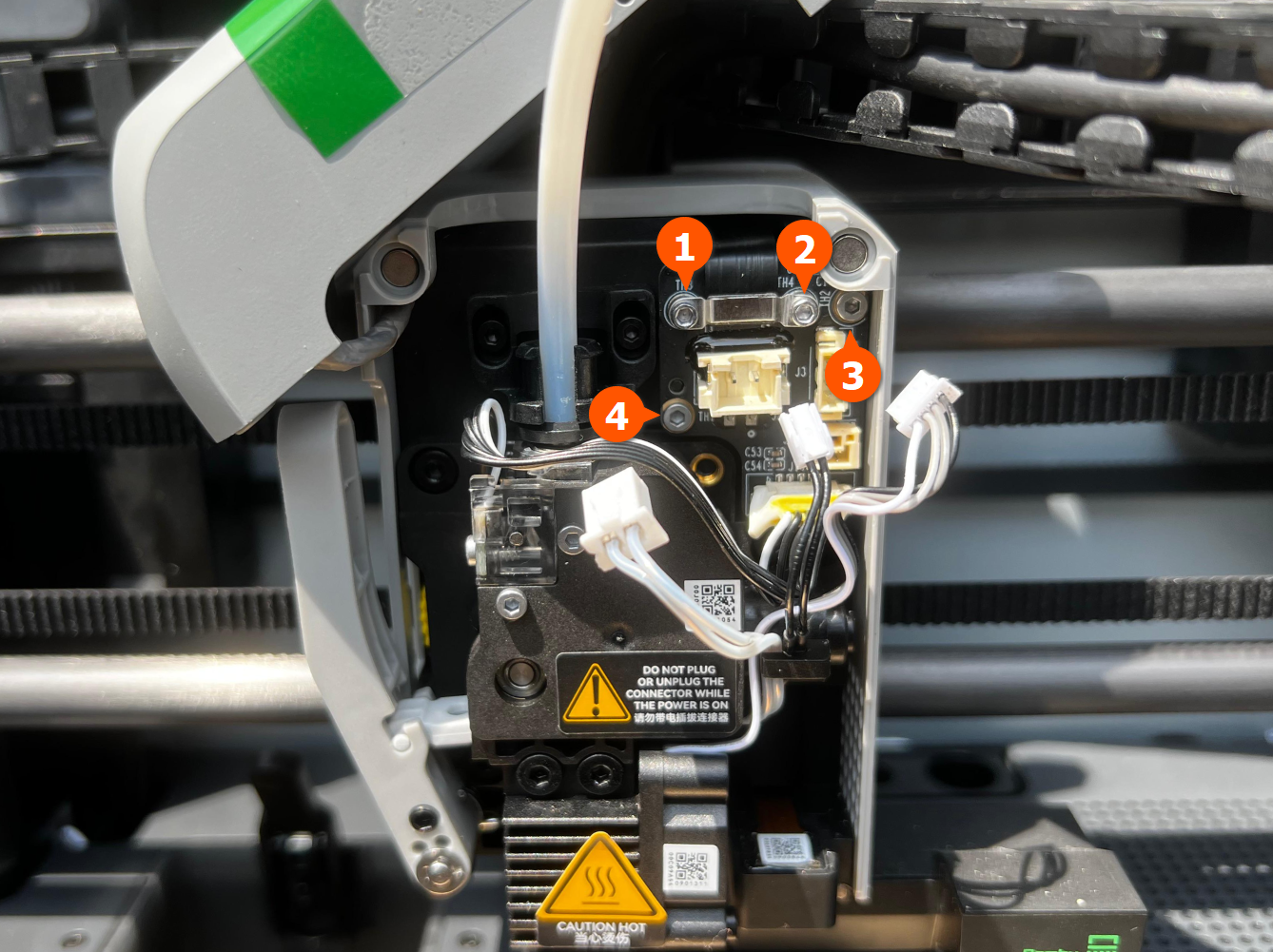

Retire los cuatro tornillos usando la llave hexagonal H1.5. Recuerde conservar el soporte en los primeros dos tornillos.
Nota: Los tornillos utilizados son más pequeños. Guárdelos con cuidado para evitar perderlos.
Luego, desconecte el cable FPC de la placa de interfaz.
Paso 4 - Retirar la placa de interfaz
Sostenga la placa de interfaz del extrusor, inclínala ligeramente hacia la izquierda e retirela con cuidado.
Paso 5 - Retirar el cable del extrusor

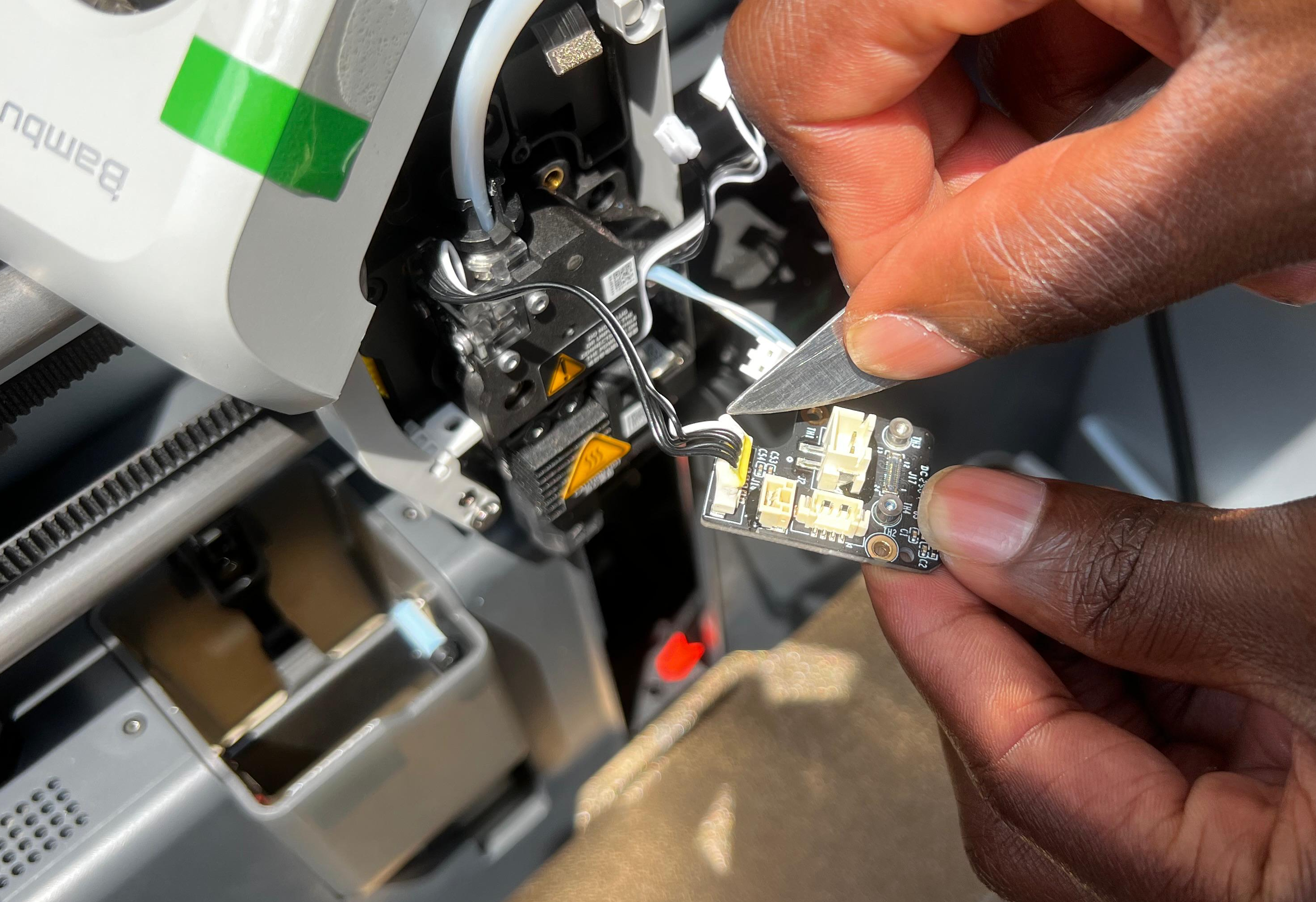

Retire el pegamento de silicona que fija el cable del extrusor a la placa de interfaz usando una cuchilla o un cuchillo afilado. El pegamento de silicona se usa para mantener el conector en su lugar durante el transporte, y volver a aplicarlo es opcional. Tenga cuidado para no cortar el conector o los cables.
Luego, desconecte el cable del extrusor.
Hemos desmontado con éxito la placa de interfaz del extrusor.
Pasos de montaje
Paso 1 - Instalar la placa de interfaz
Conecte el cable del extrusor. Luego, instale la placa de interfaz en el cabezal y asegúrese de que esté correctamente posicionada. Conecte luego el cable FPC a los conectores de la placa de interfaz y refuerce con soportes de crimpado y tornillos.
A continuación, apriete los dos tornillos restantes y luego conecte los tres cables del hotend.
Nota: No apriete excesivamente los tornillos, ya que esto podría dañar los soportes o la placa.
Paso 2 - Instalar la cubierta frontal
Cierre la cubierta frontal y asegúrese de que el cable frontal adjunto esté firmemente en su lugar y correctamente insertado.
Verificación de funcionamiento
-
Inspeccione visualmente la placa de interfaz y los cables para verificar que todo esté firmemente en su lugar.
-

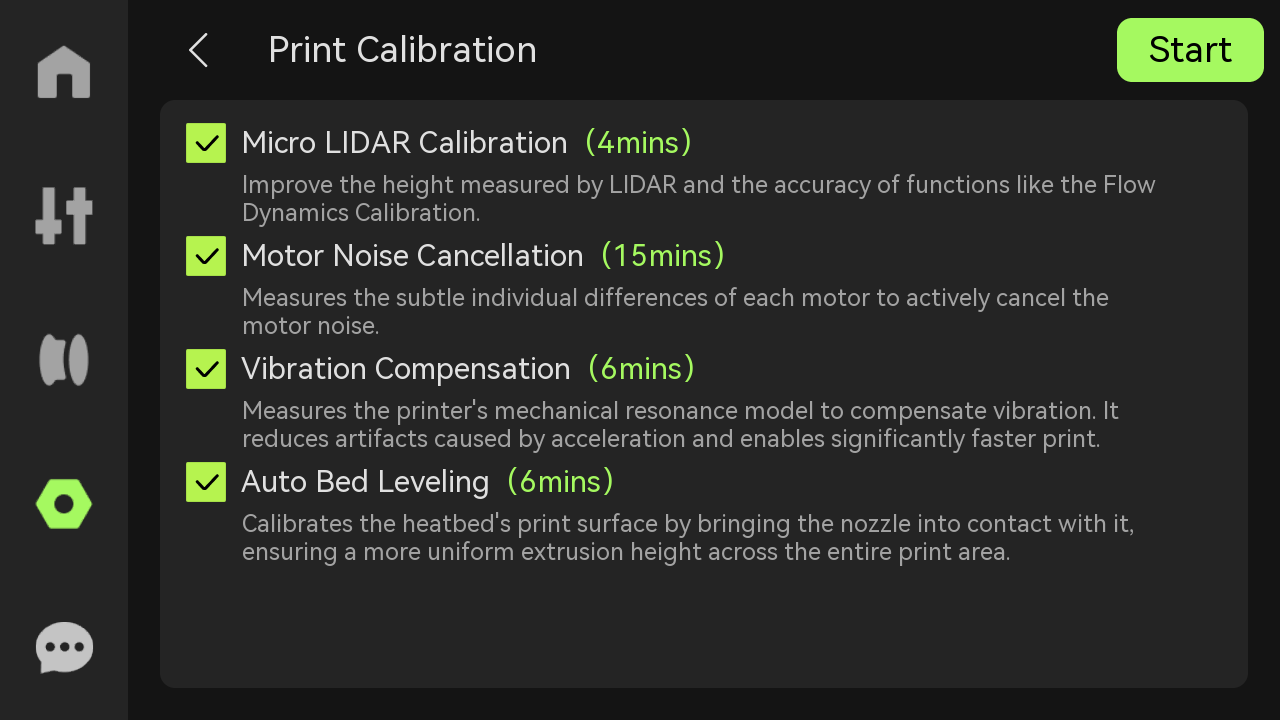

Encienda la impresora e inicie el proceso de calibración del dispositivo. Verifique si la calibración se completa con éxito.

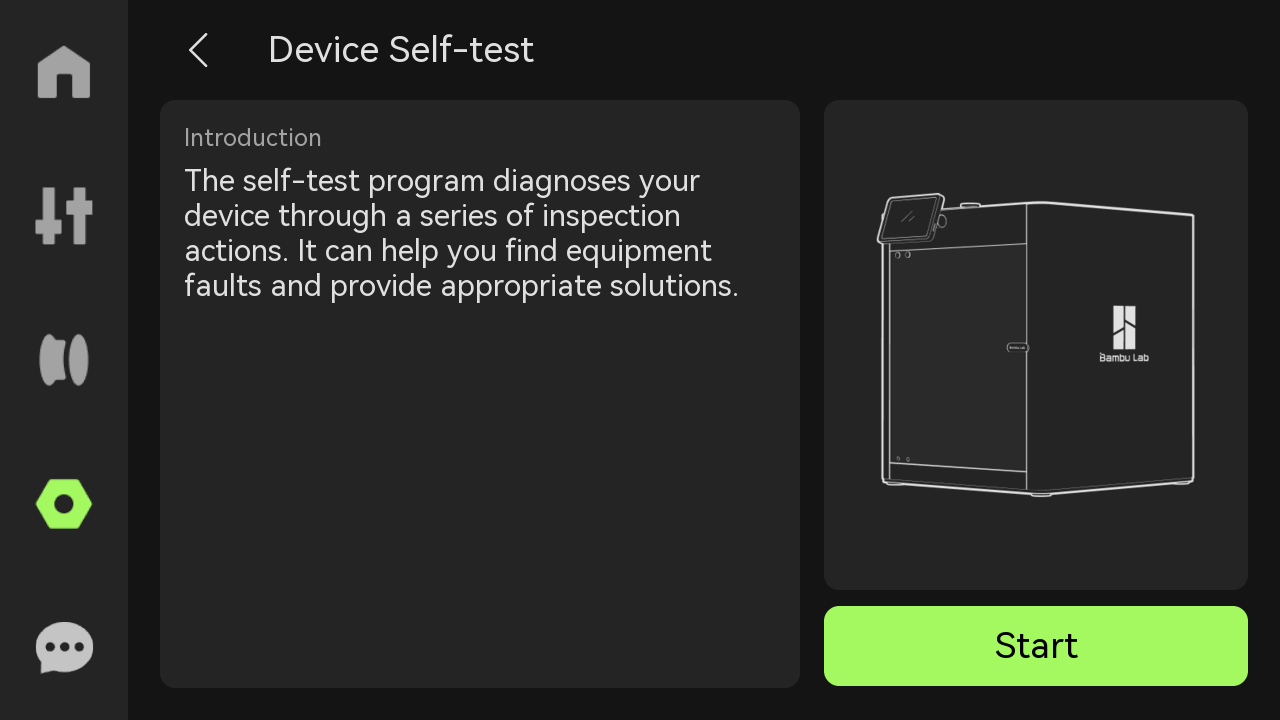

- Ejecute una operación de autodiagnóstico del dispositivo como se muestra a continuación. Si no hay errores, la sustitución fue exitosa.
- Verifique que la temperatura de la boquilla y el extrusor sea mayor a 0°C. Luego, aumente a un valor adecuado como 220° para PLA y extruya un poco de filamento. Debe salir un flujo suave de filamento por la boquilla sin interrupciones.
Posibles problemas y soluciones
- Si el motor del extrusor no se mueve: Verifique que el cable del extrusor esté conectado firmemente a la placa de interfaz.
- Si la temperatura del hotend no se detecta, verifique que el conector marcado con 1 en el Paso 2 de la sección de desmontaje esté conectado firmemente a la placa de interfaz.
- Si el hotend no se calienta, verifique que el conector marcado con 3 en el Paso 2 de la sección de desmontaje esté conectado firmemente a la placa de interfaz.
- Si la impresora muestra un error HMS: Confirme que el cable FPC esté insertado en la dirección correcta y esté completamente encajado.
