Resumen

La función Grabado por Lotes está diseñada específicamente para procesar de manera eficiente artículos pequeños y estandarizados. Basada en algoritmos visuales avanzados, Bambu Suite puede reconocer materiales similares a la muestra, localizarlos y generar el mismo diseño. Simplifica el proceso de ajuste de diseño, mejora significativamente la eficiencia de grabado y hace que su proceso de fabricación sea más conveniente y eficiente.

Esta función captura el plano de procesamiento mediante la cámara BirdsEye, identifica con precisión las posiciones de múltiples materiales y logra la replicación por lotes de patrones basada en similitud de forma. Esto no solo optimiza la eficiencia de composición, sino que también mejora aún más el nivel de automatización en todo el proceso de producción.

Procedimientos de Operación

1. Colocación de materiales

   • Coloque materiales del mismo tamaño, forma y color sobre la placa (a menos que se active la extracción de contorno fino, se recomienda colocarlos con intervalos superiores a 5 mm).

   • El objeto debe colocarse dentro del campo de visión de la cámara superior y no debe exceder los límites del área de procesamiento de la placa ni el campo de visión de la cámara BirdsEye.

2. Preparación del diseño

• Importe/crea patrones en el lienzo de diseño y personalícelos según sea necesario (no se requiere duplicación manual).

3. Ingresar a Configuración de Proceso

• Haga clic en Preparar Proyecto → Seleccione el tipo de material.

4. Activar Extracción de Contorno Fino (Opcional)

Si necesita un contorno más preciso del material, deberá activar manualmente el interruptor Extracción de Contorno Fino. Por defecto, el contorno fino está desactivado, lo que significa que el posicionamiento automático predeterminado utiliza un contorno relativamente grueso. En la mayoría de los casos, usar el contorno fino proporcionará un límite de contorno más preciso, aunque el proceso de extracción del contorno será más lento.

• Mueva el mouse sobre el botón Capturar Imagen y active extracción de contorno fino en la ventana flotante.
• Se recomienda activar esta opción para aumentar la tasa de éxito cuando los objetos están colocados con apretura o cuando son relativamente delgados o pequeños.
• Activar la extracción de contorno fino mejorará la precisión del procesamiento de contornos, aunque también aumentará el tiempo de cálculo de los contornos. Batch Engrave y Auto Arrange esperarán la finalización del cálculo del contorno fino.
• Al iniciar por primera vez la extracción de contorno fino, se descargará en línea el "Modelo de IA de Extracción de Contorno Fino". Tras la descarga, se podrá procesar el contorno del objeto objetivo al tomar fotos.

5. Capturar Imagen de Posicionamiento

• Haga clic en Capturar Imagen para obtener una vista de la cámara BirdsEye de la plataforma de procesamiento. Bambu Suite extraerá automáticamente los contornos de los materiales. Este paso tarda aproximadamente 8-10 segundos. Por favor, sea paciente y espere a que la imagen del material se actualice en la interfaz.

6. Establecer Posición de Referencia

• Arrastre el patrón sobre cualquier superficie material y ajuste la posición y el ángulo del patrón.

7. Copiar y colocar patrones por lotes

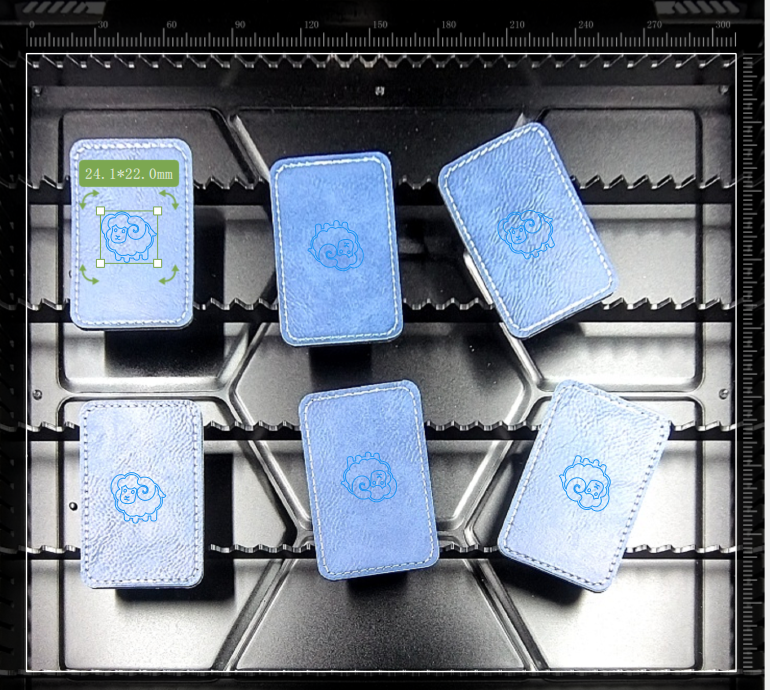

• Haga clic en Grabado por Lotes, Bambu Suite detectará automáticamente otros materiales similares y copiará el patrón sobre ellos con posiciones relativas idénticas.

8. Ejecutar Procesamiento

• Haga clic en Iniciar, Bambu Suite grabará todos los patrones simultáneamente.

Aspectos a tener en cuenta

1. Requisitos de Captura de Imagen

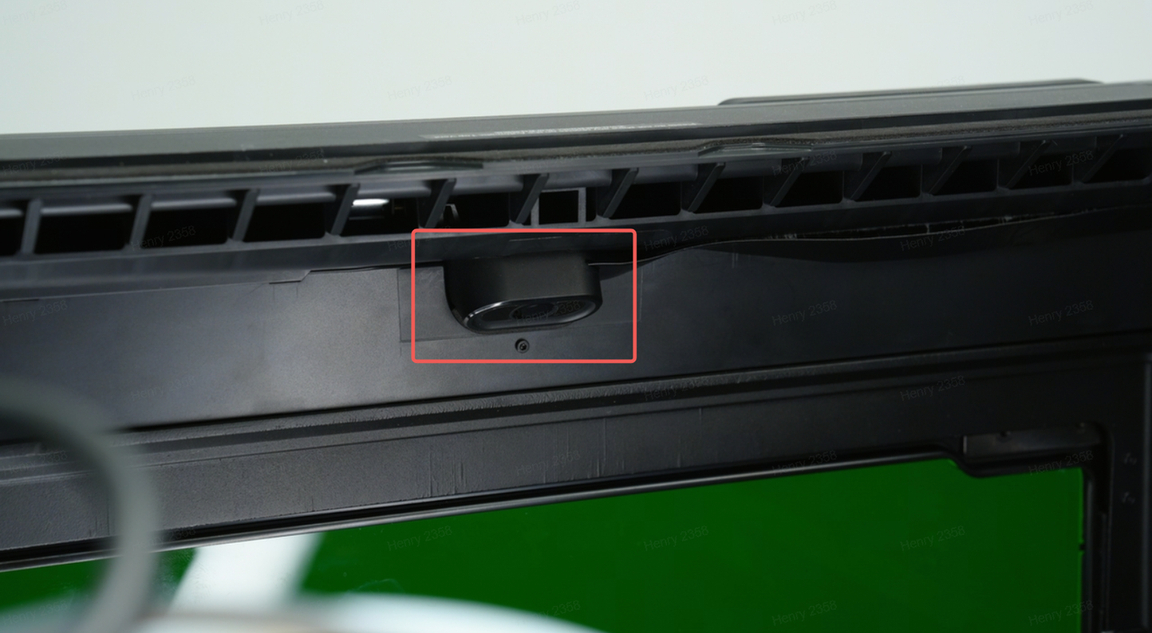

   • Antes de usar el grabado por lotes, es necesario asegurarse de que la cámara BirdsEye esté instalada correctamente para capturar la imagen de fondo de la placa mediante la cámara superior, y que la foto se pueda tomar normalmente en Bambu Suite.



2. Consistencia del Material

   • Todos los materiales deben ser idénticos en forma y tipo, de lo contrario, los resultados de copia por lotes y posicionamiento automático podrían ser incorrectos.

   • El color del material debe tener cierta diferencia con la placa de fondo para garantizar que los límites de contorno de los objetos extraídos por Bambu Suite sean claros.

   • El tamaño del material debe estar entre 2 cm y 30 cm (longitud del borde más corto). Los materiales demasiado pequeños son difíciles de identificar, mientras que los materiales demasiado grandes podrían exceder el campo de visión o el rango de procesamiento de la cámara superior.

   • El grosor del material debe ser inferior a 5 mm. Si el material es demasiado grueso, la sombra del material podría afectar la precisión de la extracción de contornos.

3. Configuración de Posición de Referencia

   • Debe posicionar manualmente el primer patrón en un material para establecer el estándar de alineación para la copia por lotes.

4. Extracción de Contorno Fino

   • La extracción de contorno fino puede mejorar la tasa de éxito del grabado por lotes, especialmente para objetos pequeños y objetos colocados con apretura.

5. Limpieza de la Placa

   • La condición de la placa afecta la precisión de la extracción de contornos. Se recomienda limpiar la placa completamente antes de usar la función de grabado por lotes.

6. Tiempo de Procesamiento

El tiempo de procesamiento depende del hardware de su computadora y el estado de ejecución de su sistema operativo. Por lo general, el cálculo del grabado por lotes se completa en menos de 1 segundo después de determinar el patrón y posición de grabado.
